процесс сборки без обшивки (работа с деталями МДФ), вопросы, проблемы, фото (удачные и оригинальные)

Есть приглядись получше, первая картинка где корабль на чертеже - там есть выступы.. На всех остальных снимается сторона без выступов...

Так там левый борт, на первой картинки. А вот картинка правого, выступов не вижу

http://mellpapa.lolipop.jp/hachetteBP01 ... 01-014.jpg

а вот правый борт с торчками

http://mellpapa.lolipop.jp/hachetteBP01 ... 15-008.jpg

во-первых не забывайте, что япошка сам из фонеры вырезал лобзиком, и у него нет черных обугленных краев шпангоутов, поэтому с этого ракурса эти выступы могут сливаться с основным телом шпангоута, а во-вторых на первой вашей фотке http://mellpapa.lolipop.jp/hachetteBP01 ... 01-014.jpg может быть отзеркалена левая сторона. Т.к. я буду делать оба борта закрытыми, то я уже нарастил эти "торчки"( ), только пишу с работы, а фотки дома. Вечером выложу "технологию", только чур сильно не ругать, это первый в моей жизни корабль.

Нету там выступов Вот фотка 5-го шпангоута в упор

http://mellpapa.lolipop.jp/hachetteBP01 ... 01-009.jpg

и здесь видно что выступ как будто срезан

http://mellpapa.lolipop.jp/hachetteBP01 ... 01-011.jpg

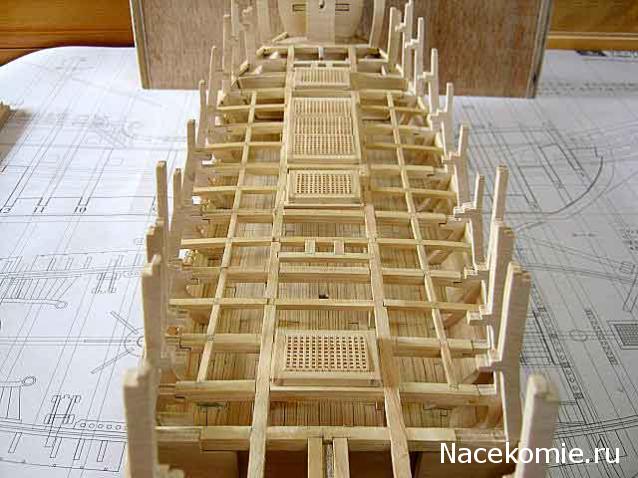

Не пойму, как японец приклеил поперечные рейки на бимсы 2 палубы? Если там выступы под бимсы разной высоты.

А что тут не понятного, это же дерево оно гнется

Ребята,у кого проблемы с не правильной приклейкой шпангоутов,есть не большой советик,если у вас остались планки с которых вы выдавливали детали,то можно оставшиеся планки разрезать так чтоб получился типа трафорет для последующей приклейки этих выступов для фальш бортов...ИМХО (но я именно так и сделал для приклейки этих выступов на второй борт)

Добавлено спустя 2 минуты 4 секунды:
P.S. Еще раз повторюсь...ножовка по металу отлично режет МДФ!

Ы, вчера поглядел, что я наклеил, выступы с разных сторон Но это еще удачно вышло, т.к. править надо только 1 шпангоут.

Хотел вчера фотки выложить, как я сделал "торчки" на 7 и 9 ш-ах, но не шмог, на хоккей ходил, наше Торпедо порвали Динамо-рига 7:3. Сегодня, если кому еще надо, выложу, но только после 23:00.

Конечно надо, всяко пригодится

тыщщу раз было говорено- прогрейте паяльником локальные места склейки до закипания клея...

Есть ли смысл все разбирать? Мне кажется переклеить выступы проще, нет?

До закипания не надо! Достаточно до размягчения.

Добавлено спустя 53 секунды:

Конечно, проще! Если отклеите...

мне кажется у япошки съёмный борт будет.непросто так он обшивку так делает

Этим способом он имитирует шпангоуты. Посмотри Анатомию любого парусника. Там просто огромное колличество шпангоутов.

ну вот и добрался до компа. В общем решил я закрыть оба борта на своей ЧЖ. А на 7 и 9 ш-ах, ББАААБАААХ, и нет направляющих для черновой обшивки ГОП (кто то их "торчками" назвал). Что делать, решил наростить.

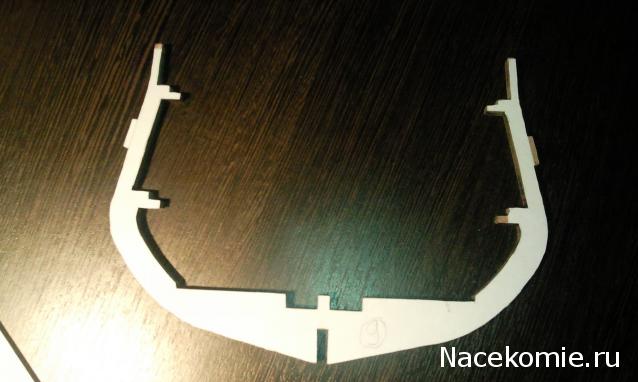

Взял шпангоут положил на лист бумаги и обвел.



затем вырезал и приклеил на ш-ут, но только в зеркальном варианте, т.е. тем рогом где "торчок" есть (на бумажном ш-те) на тот рог, где его нет (на МДФ-ном ш-те).




Затем из остатком рамак из-под деталей отпелил кусочек, распелил его на два маленьких, по длине равных длине "торчкам".

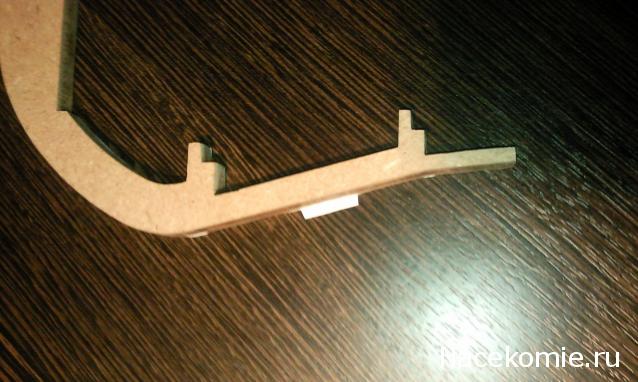

Далее наждачкой подогнал их по толщине и приклеил, закрепив зажимами.


Вот как то так!!! Не судите строго, сделал как смог!!!

Я бы сделал двойную ширину и врезку в шпангоут - увеличивается поверхность приклейки и компенсируется момент вверх-вниз.

Мне кажется надо подождать, как бы их срезать потом не пришлось.

Точно. Что-то я даже не догадался, эээх инженеришка... Ну будем надеятся, что не будет на них таких нагрузок возлагаться!

там вообще нет никаких нагрузок-эти приливы ориентируют обшивку борта при приклеивании и все
