Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

Уважаемые, подскажите, плиз.

Бумажный "настил" нижней палубы состоит из двух частей. Когда мы их приклеим, то посередь палубы будет стык этих бумажек.

Поверх стыка будет какая-нибудь стенка или переборка, или так и останется (в смысле, видно будет)?

Закончил с нижней палубой. Состарил. Осталось сделать "гвоздевание" и сделать пропилы для мачты и т.д.
Честно говоря в живую - лучше смотрится чем на фото. Фоткал под разным освещением.

Если вас не затруднит разместите файл на файлообменнике и опубликуйте тут ссылку. Спасибо.


P.S. форум при цитировании ставит тег "[/quote]" в неположенное место (открывает и сразу закрывает не размещая внутри цитируемый текст)

Идя навстречу пожеланиям кораблестроителей, разместил в файлообменнике pdf с четырьмя вариантами расцветки нижней палубы. Палуба без стыка, поэтому распечатывать нужно форматом А3, ну или резать на два А4. Ссылку проверил (скачал файл), так что должна быть рабочей.

https://rapidshare.com/files/929453364/BP_paluba.pdf 41.7Мб

Решил немного осветлить палубу. Так мне больше нравится.
И начал делать прорези под решётки и столбы.

вот что получилось: рейки липа 0.5*5мм, битумный лак, бесцветный матовый лак
фото пока без матового лака

BillyBons:
1. Стыки не чернили?
2. Это битумный лак без отмывки?

Стыки чернил, но походу карандаш смыло, т.к. гвоздевание карандашем точно пропало. Если отмывка это протирка уайт спиритом, то не делал, так понравилось и решил оставить

Всем привет. Ребят, а где вы берёте натуральный настил на палубу? Я где-то слышал, что только нижняя палуба будет из имитации, а остальные будут нормальные.

В данных по настилу Ашетт сам себе противоречит, но вероятнее всего, что средняя палуба тоже настилается картоном (такие фотографии есть у итальянцев). Натуральное дерево озвучивается "для верхних палуб", коими видимо являются видимая верхняя палуба и кусочки на носу и корме.
Рейки для настила продаются в судомодельных магазинах, можно под самостоятельную нарезку найти шпон.

Lekss, BillyBons
Вы рейки стилили без подложки, прямо на киль? С чернением стыков нитью или леской не выйдет. Да и края реек между шпангоутами держатся не прочно. Я в раздумьях как их стелить. С подложкой палуба получится выше уровнем. Кто-что посоветует?

Можно настил стелить и на элементы палубы, шпон не намного толще предлагаемой журналом полиграфической картонки, да и отшлифовать потом шпон наждачкой по максимуму. ИМХО

я стелил на элементы палубы, потом просто всё отшлифуется

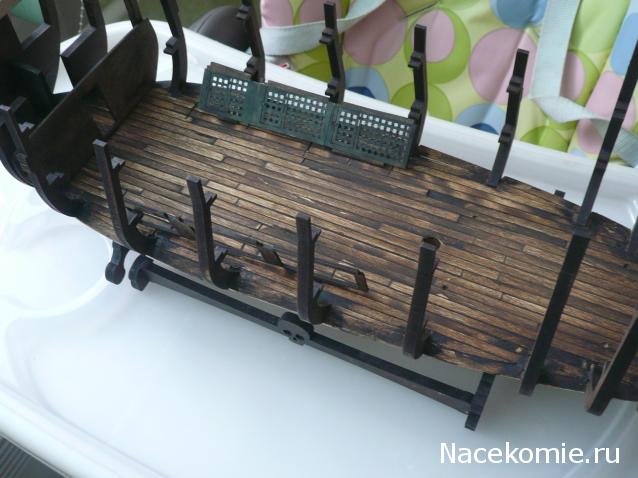

Я тоже стелил прям на киль. Правда шпангоуты чуть нарастил рейками(на фото это видно) files/201203/18230_fa7d9bd8cd3954f44f8e42900ec841dd.jpg
Настил делал из линеек. Нарезал шкурил и укладывл. Швы затёр кровельным герметиком. Полностью высыхает он через 24 часа.
Гваздевание, пока не делал.
С Ув.

Всем здравствуйте. Ранее выкладывал свой вариант настила палубы которую покрыл морилкой мокко, отшкурил, слегка покрыл тунговым маслом, после чего НЕ СМОГ ИЗМЕНИТЬ ЦВЕТ в темную сторону, только в рыжую. После чего понял что и раскладку сделал не верно, и переделал все заново. Вот такая цена спешки!

http://shipmodeling.ru/shop/category/19/section/158/ или http://shipmodeling.ru/shop/category/19/section/159/

Доброго времени суток всем!Хочу поделиться,как я мастрячу нижнюю палубу.может кто чего и для себя приглядит и разовьёт.
Во-первых,для себя определил,что из картона уж точно делать не буду("Малый Моделяж" ещё в детстве отлюбил).Во-вторых,ближайшие нехвойные рейки-шпоны,находятся от меня в радиусе 3-4 часов езды по очень плохим дорогам,т.е. всё надо делать из подручных средств.И в-третьих, палубу решил собирать целиком на столе без поперечного шва и готовую вклеивать в каркас.Как-объясню ниже.

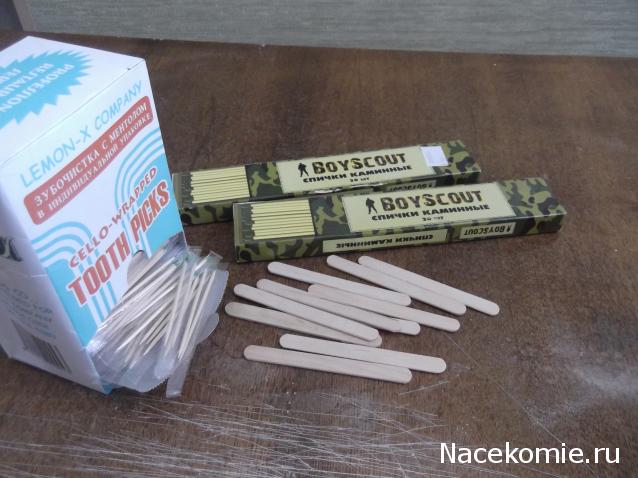

Итак,материалом для палубы решил использовать каминные спички(0.35*0.35см и L=21см),палочки для мороженого (0,2*1см и L=9см) и,само собой,зубочистки.

С самого начала работ выяснилось,что никакой ПВА ничего к полиграф.палубе не клеит.Это позволяет использовать картон с ашетовской палубой как плазу с уже нанесённой разметкой посадочных пазов,врезок шпанг-в и общ.контура.
Понятно,что собранная палуба внутрь каркаса целиком не протиснется никак.Поэтому,решил вставлять готовую палубу делённую не поперёк,по 8-му шпанг., а вдоль,по миделю.Прикидки с деталями 20 и 21 показали,что это несложно.
Сборку начал от "адмиральской рейки",которую таки приклеил к основанию супер-клеем.

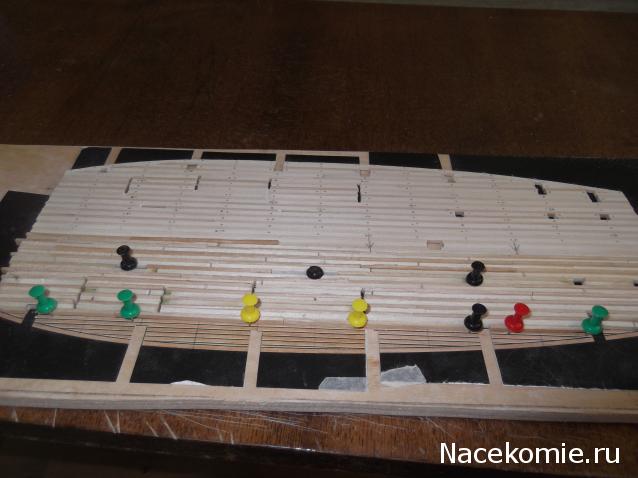

От центра "погнал" к правому борту(без разницы,к левому),чередуя спички и палочки,резанные пополам вдоль,намазывая клеем только прилегающие друг к другу "нитки" и сплачивая их канц.кнопками-гвоздиками.
В процессе выяснилось,что палочки чуть-чуть разнятся по толщине и цвету и требуют сортировки со штангелем(ИМХО).Зато,каминные спички бывают только двух видов: кривые и очень кривые."Кривые" спички легко "тянутся" при укладке булавками и обратно после склеивания не просятся."Очень кривые" прекрасно ложатся на ватервейс.

Закончив один борт,перешёл на другой.Важно-первую "нитку",прилегающую к мидельвейсу не клеить!Именно этот стык и будет линией деления палубы пополам.

Неотшкуренная палуба имеет несколько отталкивающий вид,но после предварительной ошкуровки становится похожа на поднос для суши,что ИМХО в контексте.Пираты-морепродукты...Материал спичек-осина,что опять же подходит к концепции "ЧЖ"(в абордажной свалке с нечистью наломал из палубы колов и - вперёд! )Из чего палочки-не понял.Покрадены они были в трёх разных маркетах,все какие-то разные.Гвоздевание сверлом 0,8мм по-моему не подходит.
ГОП буду сверлить потоньше.Разнополосье на палубе позволяет отказаться от ниток, лесок и карандашных торцов,палуба не сливается в цвете.Длина целых спичек без головки позволяет делать только "континентальную в 2 доски"(хотел в 3,но увы).
После гвоздевания и подклейки шпоном щелей,буду окончательно зашкуривать до толщины дет.№№ 20 и 21.

Отлично у Вас получилось! Зачётно!
С Ув.

Зер Гут !!! ...однозначно....если можно поподробней о применяемых сдесь жидкостях и последовательность их приенения. Спасибо.

Замечетельно смотряся планки, шедшие с Батистой для палуб. После покрытия морилкой под орех ( не водная блин и вонючая) и битумного лака с верфи-цвет получился.. Васы из глубоководья.. Не умею фоты крепить.. Борт буду закрывать потому пачкал на сечении Батисты.. Жена сказала что я пилил его из какой то гнилушки..
