процесс сборки без обшивки (работа с деталями МДФ), вопросы, проблемы, фото (удачные и оригинальные)

согласен что соединение и слой клея не одно и то же но мне кажется что нагрузки в нашем соединении киля и шпангоутов настолько незначительные что особой разницы не будет-все что требуется в данном случае это подержать шпангоуты ровно пока палубы не приклеят на место.........хотя возможно я ошибаюсь

В любом случае это можно решить приклеиванием реечек вдоль шва или вставок между шпангоутами. Беда в том, что обшивка корабля долгое время будет находиться в необработанном состоянии и изменения температуры и влажности будут ее деформировать, кто строил Бисмарк, когда была только первичная обшивка, иногда сталкивались с возникающими деформациями - среднюю часть корабля то приподнимало до 3 мм, то опускало на место и это несмотря на достаточно сильный набор и обклейку серпянкой изнутри.

На Бимс будет ложиться верхняя палуба. А если вы его приклеите сейчас, то обе нижние палубы устанавливать как будете?

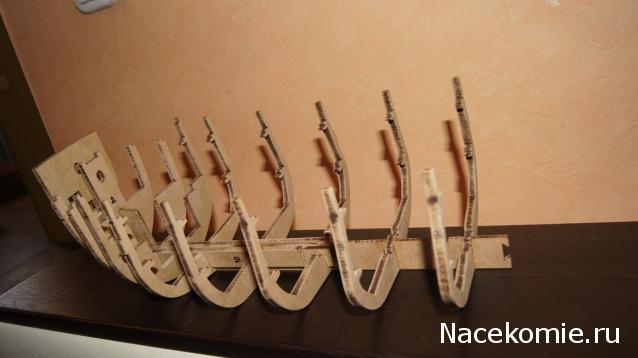

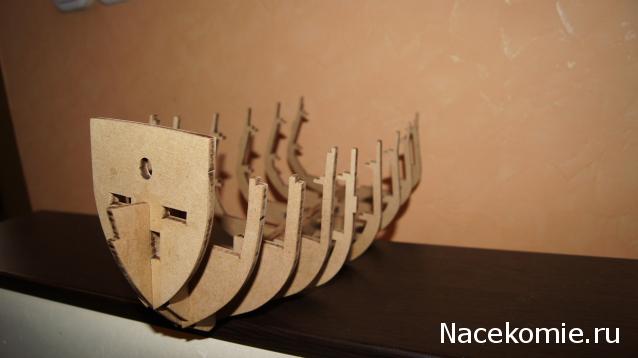

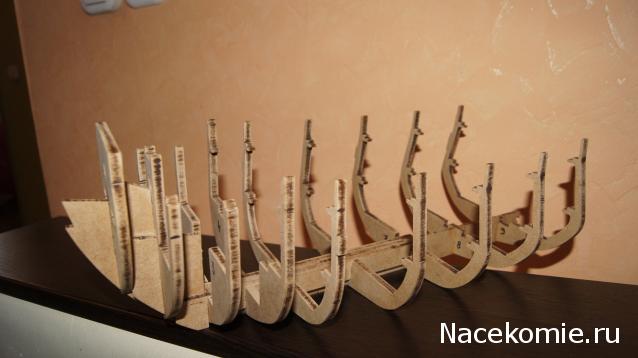

Подготовка шпангоутов и килевой рамки.
И далее по мере поступления деталей, когда будут все детали набора, конструкция отправится на стапель.

Добрый день всем корабелам, начинающим юнгам и опытным морским волкам!!!
Уж сколько раз писалось на всех форумах: не торопитесь собирать остов на клей!!!!!
Соберите весь силовой каркас (с бимсами и палубами), на кнопках, прищкпках, канцелярских зажимах и т.д. При этом все станет само-собой на места....
И отметить (карандашем) все места соединений, подлежащих склеиванию...
Затем все можно или разобрать для дальнейшего склетвания, либо просто проклеить клеем (он сам затечет куда надо)....

[size=85][color=green]Добавлено спустя 18 минут 26 секунд:[/color][/size]
Уважаемый SWS35,
а подставочка у тебя знатная!!!!
Что-то не пойму, фанера или шлифованный оргалит?
А я все с канцелярским органайзером вращающимся 2 года мучаюсь....
Надо что-то подобное сварганить.....

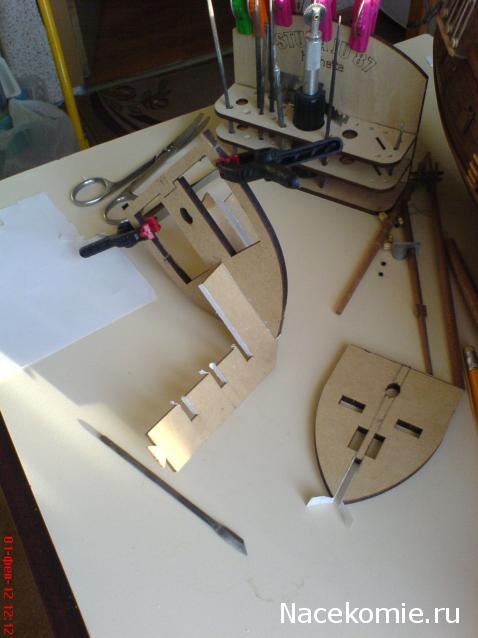

Позвольте полюбопытствовать, а вот эти бумажные вставочки Вы на что клеили?

Все дерево клею на Момент-Столяр. Со вставочками есть один момент, когда вклеивается шпангоут - нельзя наносить клей на бумагу, вдвигающаяся деталь может сорвать начавшую набухать бумагу. Клей наносится только на ответные зоны.
Это Ашетовская подставочка, шла в наборе. Материал - фанера. Изначально там было несколько отверстий - резак, надфиль, хрень для накатывания заклепок, пинцет и линейка. Я насверлил еще кучу всяких дырочек, теперь там обычно живут надфиля, боры, пара кисточек, цанга и т.д.

Бумажные вставочки - это хорошо - шпангоуты сами на место встают, никаких зазоров, и все ровно, даже не надо почти регулировать их положение относительно киля и других шпангоутов.

Я вот так и не понял,почему на картинках правый борт открыт,а судя по инструкции из журнала получается левый открыт,почему так?

Добавлено спустя 2 часа 34 минуты 6 секунд:

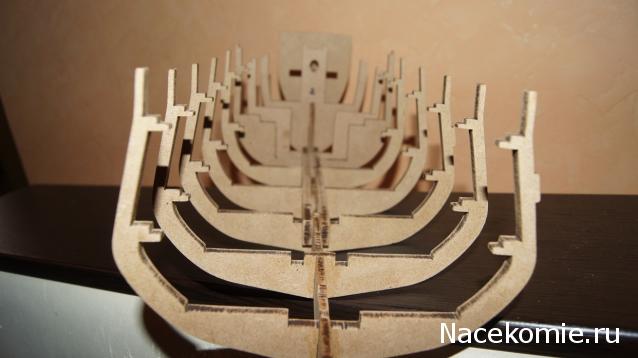

Склеил все три номера,кораблик оформился,все шпангоуты стоят ровно,проверял после высыхания клея,если руки от туда и пользоваться пословицей "семь раз отмерь,один раз отрежь"то все получится...

потому что фото в компе в любую сторону можно повернуть

ну это понятно,ну как все же правельно клеить?

как в инструкции написано-так и клеить

Ну я и склеил как в инструкции!у меня вот вопрос,борты будут изогнуты под определенную сторону или все же можно как то на другую сторону примоздрячить?может есть у кого то опыт подобных корабликов

Можно на любую, детали будут прямые, гнутся по месту.

Ну вот, с выходом 4-ого номера убедился в правильности решения клеить уже после выхода силовой части. Усилители киля, а так же планки между 1ым и 2ым шпангоутом отлично выравнивают шпангоуты и практически исключают люфт Качество деталей продолжает радовать

№4.хотя и не жду всего силового набора но все сошлось без проблем и у меня

А зачем Вы полностью обрабатываете детали наждачкой?

воняют иначе паленым деревом

Всем привет! Прочитал всю тему, но пишу впервые. Так вот: возникают сомнения в целесообразности бумажных вставок по методу sws35. Дело в том, что на сухую шпангоуты действительно люфтят, а вот намазанные клеем входят с заметным натягом (кто уже клеил, тот поймет). А если вы уже на сухо сделали натяг, то как будет вставлятся намазанная клеем деталь?

Как клеить дело каждого,я вот к примеру без всяких бумажных вставок приклеил,с клеем и в правду с натягом входит в паз,так что все норм...
