процесс сборки без обшивки (работа с деталями МДФ), вопросы, проблемы, фото (удачные и оригинальные)

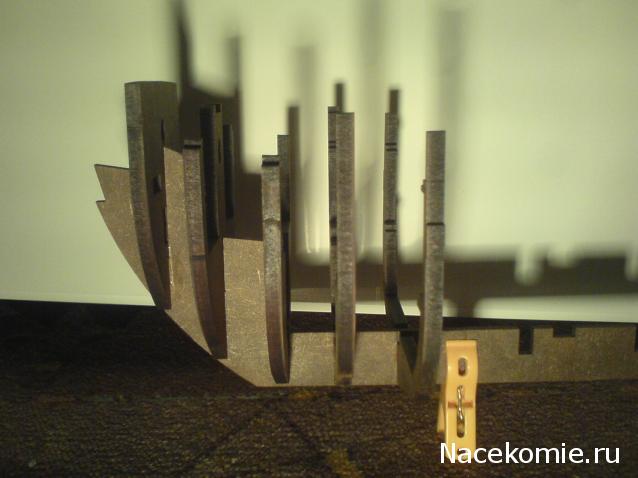

вот что получается у меня

вот ещё. Тонировал морилкой не водной Цвет ,,МОККО"

FА корпус буду тонировать цвет ,,ЭБЕНОВОЕ ДЕРЕВО" буду делать как на картинке на журнальной

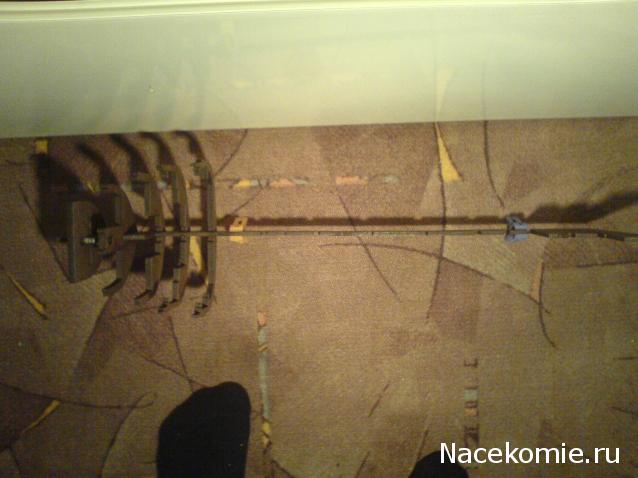

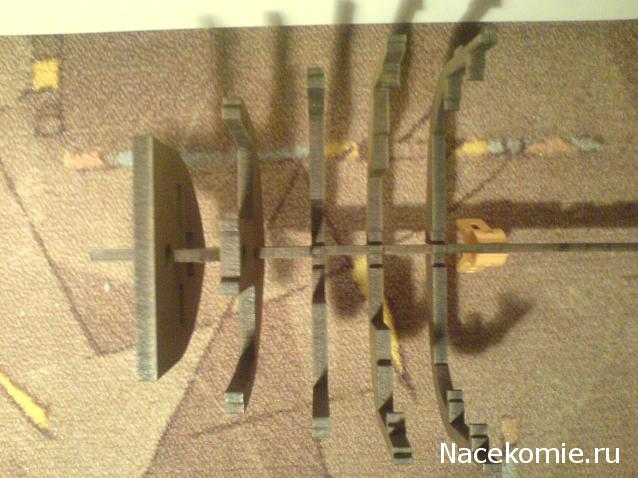

вид с верху )))))))))))))))))

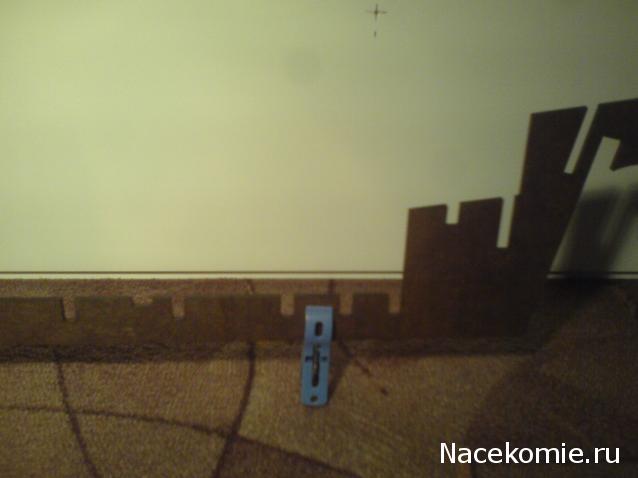

Киль уже перевернул

А ещё на стапеле Батиста и Батиста в разрезе ........


вот перевёрнутый как должно быть

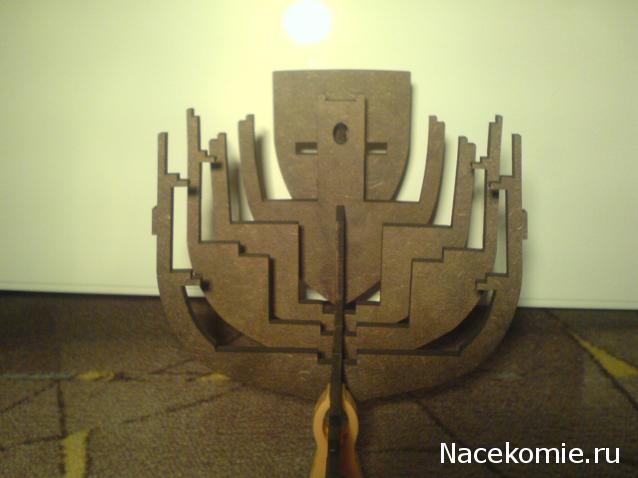

Если на "сухую" собрано, то еще ничего и не о чем. Если с клеем, тот разбирайте срочно, косяк на косяке на сколько можно судить по первому фото:
первый и второй шпангоуты не " в оси"? У них даже отверстия под бушприт не совпадают. А снимок вроде как по осевой сделан. Хотя нет, сорри, очевидно снимок так сделан что отверстия сливаются.
четвертый и пятый шпангоут сами по себе живут.
Это если на "глазок" Мне то по- фигу, как у него- приклеено или на сухую выставлено, просто на ~ 20 номере он при таком раскладе уже ни чего дальше собирать не сможет.
"Нитку натягивать" если приклеено поздно, 1 шпангоут не даст.

sergandr натяни нитку от кормы до носа и промерь расстояние до "рогов" шпангоута, если одинаково, то пойдет.

А они и не должны совпадать. Одно отверстие выше, другое ниже, ибо бушприт идёт под углом.

а на основакнии чего такие смелые выводы?
по мне так все ровно...

to sergandr надеюсь вы расстояние между шпангоутами мерили? и оно у вас одинаковое по обеим бортам?

Сколько человек, столько и мнений, поэтому если мне хочется сейчас клеить-буду, все можно исправить, не хочу исправлений-подожду. Во всех КИТах есть косяки надо думать наперед. А палубы скорее всего придут кусками, как ни прикладывай, а мм или два зазора дадут. Думайте сами: аккуратность наш девиз.

№№ 8,9 - "2 носовых части нижней палубы", "2 кормовых части нижней палубы"

А я чего и говорю, не подгадаешь, вывод клеить обязательно на ПВА (Момент-Столяр ,Татербонд, у меня есть еще Титан все это ПВА с небольшими добавками), чтоб потом можно было исправить как нибудь. Склеенный цианакрилатом корпус из МДФ уже ничем не исправишь.

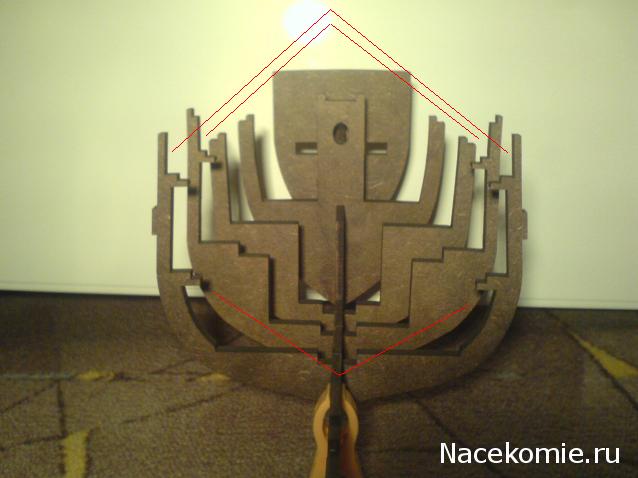

по местам крепления бимсов верхней палубы 4 и 5 шпангоутов

а если немного подробнее..

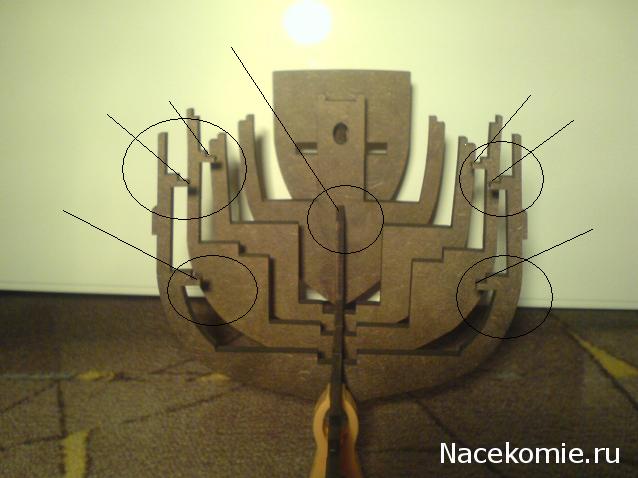

можно даже стрелочкой на рисунке показать, на что нужно смотреть и чем сравнивать. а то я мысль все равно не улавливаю

...на фото вдоль киля видно как гуляют 4 ,5 шпаны /хотя и киль извивается змеюкой/...

Даже если сделать скидку на то, что фото не совсем по оси, все равно отклонение великовато

об этом писалось в самом начале, но бывалые упорно продолжают твердить, что палубы\кондукторы все исправят. типа- если у вас кривая рама\кузов, то накачайте с разным давлением шины... и все встанет ровно.

видите, что 4 шпангоут чуть ушел в лево (по снимку Nacekomie.ru- левая сторона) относительно 3 шпангоута.
5 шпангоут ушел в право относительно 4 шпангоута. все можно просчитать зная ширину шпангоута в этом месте.
2 шпангоут и килевая рамка вообще дают не понятную картинку. про паз 5-го шпангоута я писАл еще с месяц назад- бывалые активно смеялись...(бывалые- это те, кто без стапеля на коленке по три модели партворков через нижнюю губу)
собранный с такими косяками каркас, затем дополненный усиливающими элементами киля даст что? Что когда придет время клеить палубы все будет очень смешно. усилители киля не дадут ему (килю) изгибаться по плоскости, палубы будут засажены в натяг и киль превратится в поросячий хвост. а МДФ я вам скажу- это не фанера которую можно гнуть куда хочешь...
Удачи!

Целиком поддерживаю. Палубы ещё больше усилят все изъяны при неудачной сборке каркаса. Сборка должна вестись только на стапеле, где можно перед приклеиванием выставить шпангоут во всех плоскостях, а палуба совсем не зталон для выравнивания шпангоутов

...скорее наоборот ...палубу придётся подгонять под шпаны на стапеле /и всё с угольничком и линеечкой/...

Не критично. В крайний случай скинем таким ребятам сканированные лекала. И будут они учиться пользоваться лобзиком Зато будет полный "Hand Made"

Задача в том, что бы не бросили собирать этот парусник.
А собирать его, как любой надо от мидель-шпангоута, т.е. от центра(миделя) к фор-штевню и ахтер-штевню. и от них стреляться по "сухой" сборке.
Пример.

Мидель-шпангоут\ы в этом паруснике 6-7 (пусть бывалые меня по-правят), и пока мы их не получим, и не выставим их гео-позицию, т.е. не выставим 0 град. по трем плоскостям- клеить ни чего не надо.

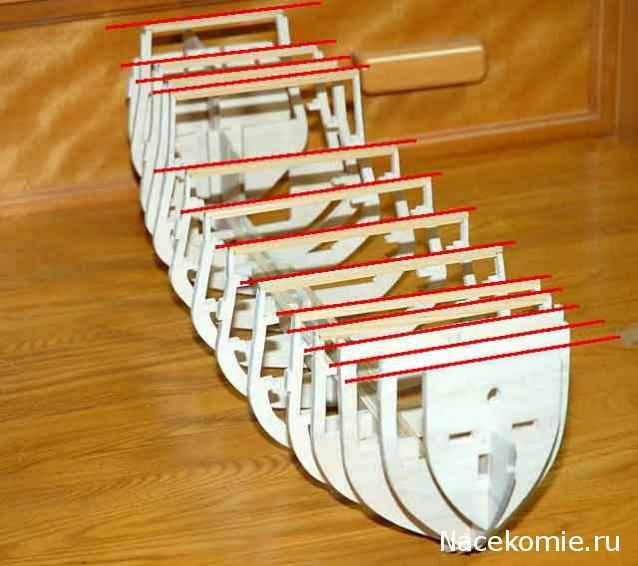

Иппонец, картинку которого я запостил, хитрит и не показывает как он выставился с такой точностью.
