Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

А я уже купил 0,5*5 мм., теперь что, придется эти рейки откидывать и покупать 1мм*5 или можно все таки эти использывать? Я собираюсь класть эти рейки прямо на детали нижней палубы, на которые клеится наклейка, так можно или будет уродливо?

Как раз это и будет правильно (в смысле стелить 0,5 мм).

02.03.2012 - №16 (металлические аксессуары груза нижней палубы: бутылки, ящики и мешки продовольствия)

Благодарю, вы всегда даете нужные советы, благодаря вашим постам и постам Воробея я хоть немного перестаю быть несмышленым нубом!
А класть можно просто на детали или нужно на бальзу?

Посмотрим, как половинки палуб лягут. Если перепада по высоте не будет, то вполне можно. А перепад по высоте целиком и полностью зависит от корректности сборки 1-6 номеров и навыков в работе со шкурником...

Хорошо, спасибо большое, а то у нас в ж...пе нету бальзы, даже ножа по дереву не найти нормального, пришлось на верфи заказывать! А так, люфт можно будет устранить прокладками какими-нибудь (наверное) ...

Будущее покажет, но, ИМХО, придётся обрабатывать шкурником верхнюю часть киля, на которую лягут половинки палубы. Для устранения того самого люфта.

Палубу буду клеить тогда, когда будут все четыре детали-нос и корма.
Детали склею между собой в единое целое.
Распечатаю на бумаге шаблон раскладки доски, вырежу его и наклею на палубу.
После этого палуба должна быть как единое целое. Обшивать буду на столе рейкой 0.5 х 5 мм, конопатить грифелем и гвоздевать. Потом установлю в корпус и буду резать втервейс по месту.
Тонировать буду либо битумным лаком для старения, либо OSMO, а может черным кремом для обуви разбавляя скипидаром.

Так как я буду делать оба борта закрытыми, то и смысла в ватервейсах на нижней/средней палубах не вижу...

Спасибо, очень подробно - возьму на "вооружение". Буду делать так же!

Я тоже склоняюсь к закрытому борту на 90%, но на форуме уже подметили, что mellpapa задумал "японскую хитрость" со вставкой в обшивку борта

подробней здесь http://mellpapa.lolipop.jp/hachetteBP-019.html
по другому такой конструктив рассматривать не приходится- поживем - увидим.
Второй момент- изготовление палубы и ватервейса.

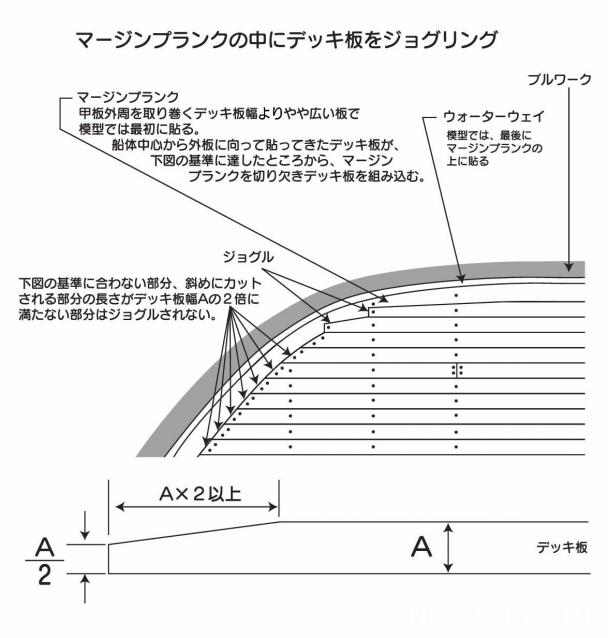

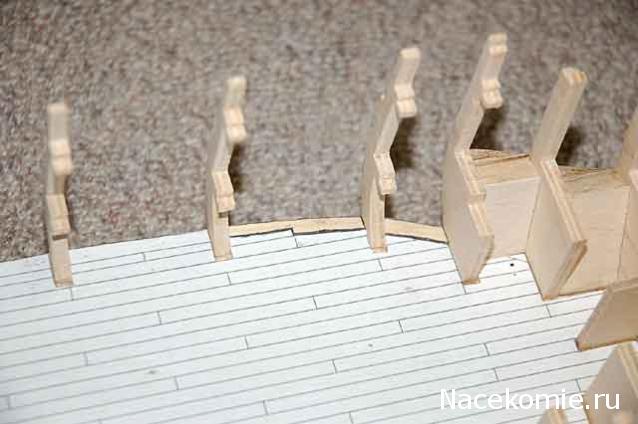

У mellpapa к наклеенному на палубу бумажному шаблону приклеивается ватервейс


а затем вклеивается палубный настил

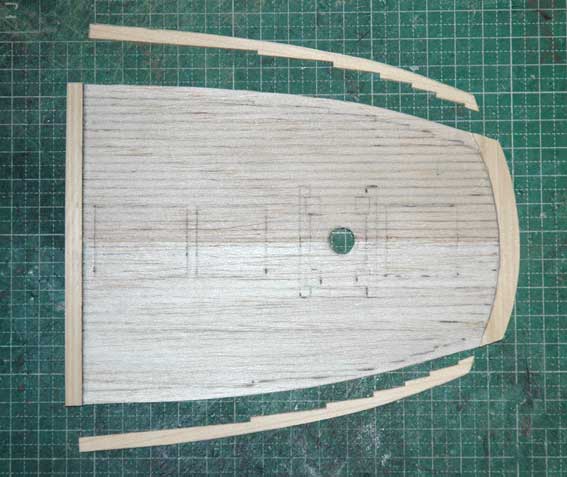

Требуется максимально точно по шаблону вырезать детали ватервейса, т.к. потом в них будет "врезаться" палубная обшивка.

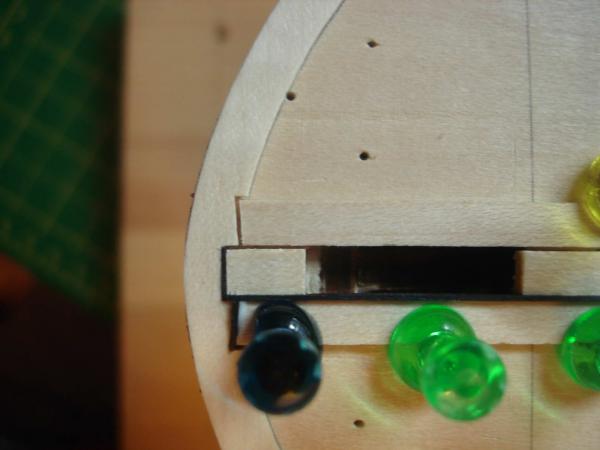

Ниже фотографии с другой модели

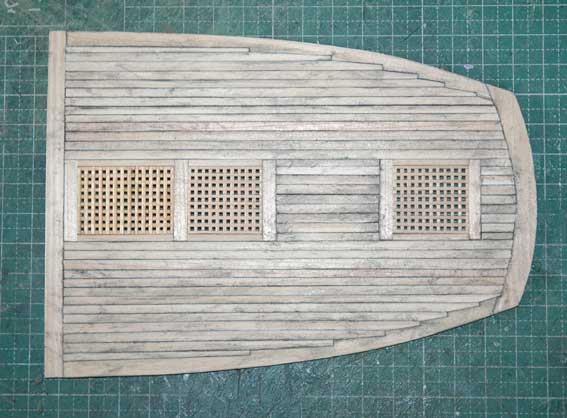

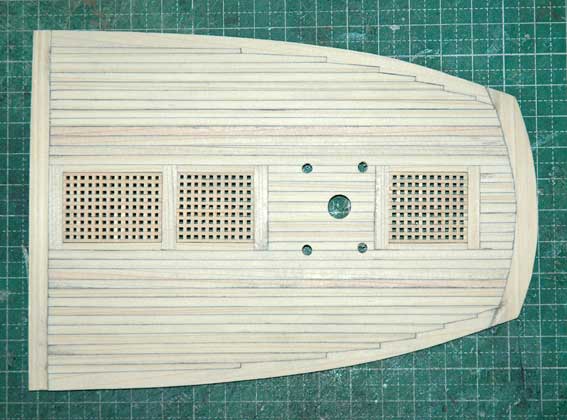

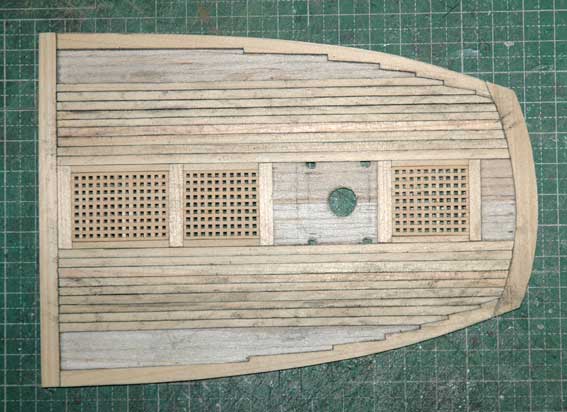

На фото представлен весь процесс изготовления красивой палубы, с врезкой рустерных решеток.

Только наружная планка это не ватервейс! Просто доска не должна заканчиваться острым углом. Ватервейс еще будет сверху.

Ну, так назовите ее!?
Нет такого понятия "наружная планка"!
Думаю из рисунка все понятно.

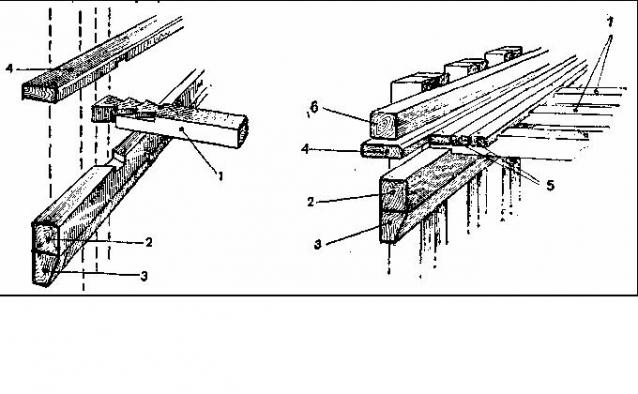

Рис. 124. Бимсы.
1 — бимс; 2 — клямо; 3 - «подклямс»; 4 - ватервейс; 5 - утолщенный палубный
настил; 6 — спиркетинг.

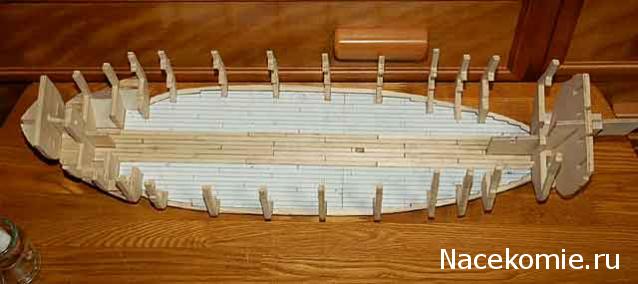

Я вот как решил делать,соберу нижнюю палубу,затем приклею полиграфическую наклейку(если она наклейка конечно),соберу все стенки тюрем,а вот дальше я прям на полиграфию буду делать настил подгоняя рейки под уже приклееные стенки,это все для того что бы стенки приклееные на рейку выше нужного уровня не были...

Еще раз - это доска обшивки. Ватервейс это другое. На модели для простоты его накладывают сверху на палубный настил. Посмотрите сами - эта доска не выступает над поверхностью палубы ни у японца, ни в приведенном вами примере.

Абсолютно верно. Какой может быть ватервейс на палубе ниже ватерлинии?

В приведенном мной примере ватервейс изготовлен из рейки 1 Х10Х 90 мм, настил из рейки 0.5 Х 5 мм
http://mellpapa.lolipop.jp/hachetteBP-008-03.html
Блог Петра ( FreeLander-а) http://shipmodeling.ru/blogs/FreeLander/880.php
Цитата: "Основная заморочка - врезка в ватервейс. Для меня было интересно сделать её вместе с иммитацией конопатки. Сначала режем и приклеиваем сам ватервейс:


Т.е. Вы предлагаете описывать данную деталь так: "Не смотря на то, что разные источники- Курти, "mellpapa", "FreeLander" и проч., называют ее ватервейсом и понимают друг друга- Это Товарищи Не Ватервейс! Это ДРУГОЕ!"
Так назовите, что это!? Как называется?
PS.Понятно, что условно, все источники называют рейку по периметру обшивки палубного настила "Ватервейсом".

ВАТЕРВЕЙС:
1. Водопроток на открытой палубе вдоль бортов судна, образованный выступающей кромкой ширстрека и приваренной к палубе вертикальной стальной (ватервейсной) полосой. Вода из Ватервейса удаляется через спускные шпигаты.

2. Толстый деревяный брус, идущий по бортам судна на деревянном палубном настиле.

вот что выдал поиск сразу...

я теоретик, но моё мнение на стороне 2bellum. Цель ватервейса - отвод воды от стыка обшивки палубы с внутренней обшивкой борта. Заподлицовая деталь такой функции не выполняет. На многих других фотографиях по запросу "ватервейс" моделисты явно делают "плинтус"

Еще раз!
Если это не ватервейс, то как называется детальдоска,брусрейка, в которую врезаются торцами доски палубного настила?

Ватервейс отмечен красной стрелкой
