Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

Раз вы перечитали этот форум, то не сочтите за трут перечитать форум по Батисте про укладку настила http://www.ship.deagostini.ru/forum/vie ... f=12&t=141 там всё давно уже разжёвано

По скольку силовой набор практически весь и у всех на руках, то соблюдая правила и особенности сборки можно приступить к склеиванию "скелета".
А так же, не теряя времени, можно приступить к макетированию трюмной или если хотите, нижней палубы,
для этого нужно скачать два файла в формате JPG:
http://mellpapa.lolipop.jp/hachetteBP00 ... 5mm-01.jpg
http://mellpapa.lolipop.jp/hachetteBP00 ... 5mm-02.jpg
или, что лучше, в формате PDF по ссылке http://mellpapa.lolipop.jp/hachetteBP-zumen.html
HBP-dekki５mm-001.pdf
HBP-dekki５mm-002.pdf

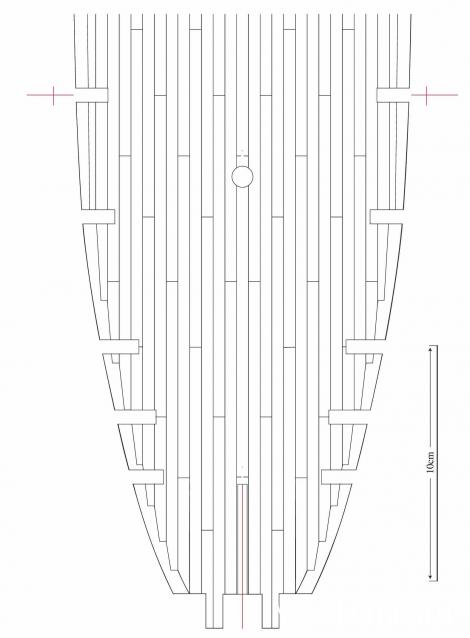

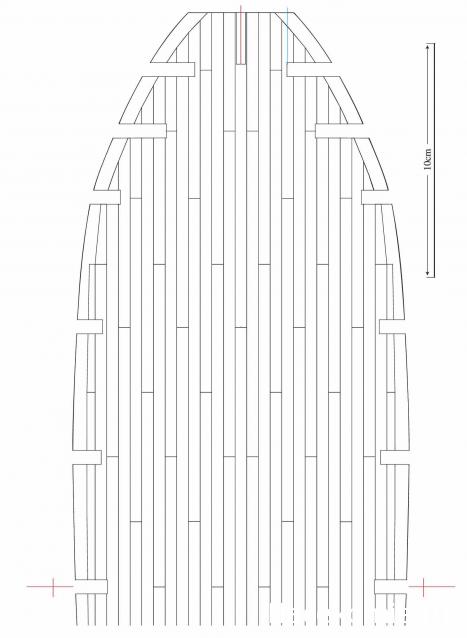

как видно на рисунках- это носовая и кормовая часть нижней палубы. Их надо распечатать (я распечатал на миллиметровку А4 из AdobeAcrobat-a)
Теперь нам нужен плотный картон, на который (по известной технологии, без пузырей) нужно наклеить рисунки носовой и кормовой частей палубы. После приклейки и высыхания под грузом, аккуратно вырезаем "как бы палубы" и вставляем их в корпус.


В журналах, это будет 4(четыре) детали, у нас получается две, но главное то, что теперь, за ДВЕ-ТРИ недели до получения вожделенных журналов, можно "прикинуть" и кол-во реек необходимых для обшивки палубы, и по тренироваться с декором, и..... да много чего можно сделать. Палубы можно будет (ИМХО) полностью собрать и оклеить рейками на "столе", и установить в корпус, можно пойти от обратного- установить в корпус, приклеить и оклеивать по месту. Второй вариант предпочтительней, но не удобный, т.к. рукам будут мешать шпангоуты.
Но сейчас есть возможность по тренироваться "на кошках".
Удачи!

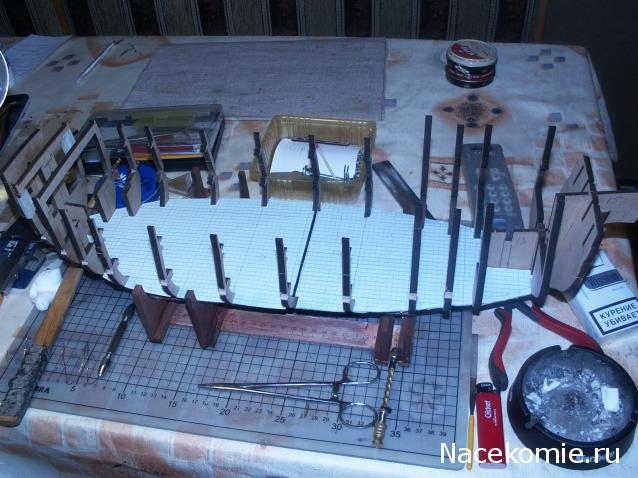

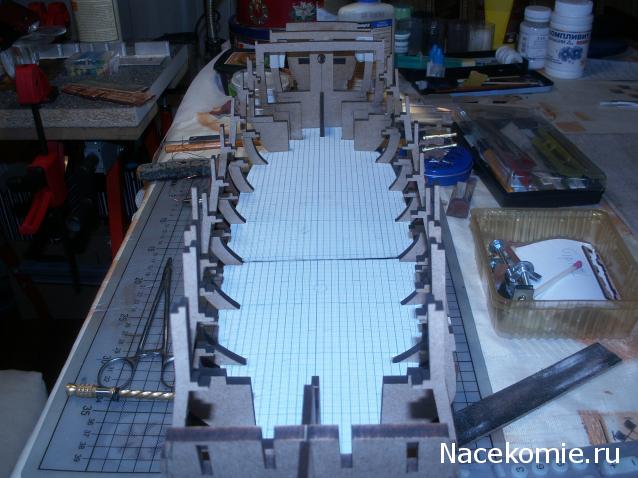

ЗЫ.На щель между палубами на моем фото не обращайте внимания, т.к. макеты палуб сделаны еще полтора месяца назад и для других целей.
ЗЗЫю Здесь самы цимес по всем темам http://shipmodeling.ru/phpbb/viewtopic. ... %B5#p92353.

Кстати, по этому рисунку давно хотел спросить: с какой целью по периметру идёт бездосочный обвод?

Если смотреть у японца дальше, то он прибивается. Это ватервейс.
1. Водопроток на открытой палубе вдоль бортов судна, образованный выступающей кромкой ширстрека и приваренной к палубе вертикальной стальной (ватервейсной) полосой. Вода из Ватервейса удаляется через спускные шпигаты.

2. Толстый деревяный брус, идущий по бортам судна на деревянном палубном настиле.

В нашем случае - второй вариант. Так как до первого ещё лет так 150...

Т.е. по уму при открытом борте ватервейс должен по периметру торчать явным выступом над палубой?

Я уже полистал.. Ватервейс таки выступает, это своеобразный плинтус по периметру борта. Эхмм, значит придётся строгать, такие очевидные мелочи в первой и последней модели хочется иметь.

Организация ватервейса ИМХО отличается- на верхней палубе и на трюмной, на верхней палубе и волны заливают, и корабль во время шторма носом ныряет, но принцип такой (из Курти)

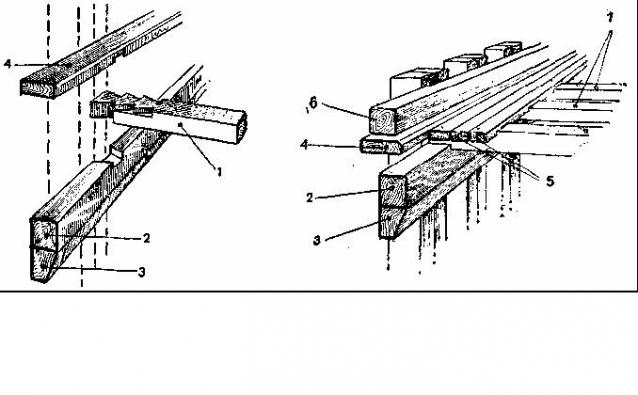

Рис. 124. Бимсы.
1 — бимс; 2 — клямо; 3 - «подклямс»; 4 - ватервейс; 5 - утолщенный палубный
настил; 6 — спиркетинг.
То, о чем мы говорим помечено цифрой- 4.
Можно не делать разницы по толщине, да многие возможно и делать то не будут..., но можно сделать из линеек 1-1.5 мм, лекала то все есть, будет красиво (если постараться).

ЗЫ. Наш иппонский друг свой сайт подчищает, но я все подробно отслеживаю )))

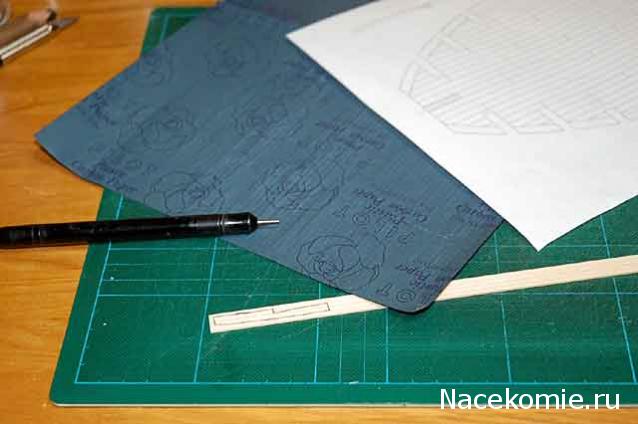

Вот на этом фото хорошо видно изготовление фрагмента ватервейса

у меня даже записано, что изготовление этих деталей из реек １×１０×９００mm,
палубный настил из реек 0.5 х 5 х 300 мм.
Я даже копиркой переносить не буду, лекала вырежу, наклею на линейку и по ним Олфой, а потом шлиф-машинкой.

Большое спасибо.
Форум по Батисте тоже обязательно прочту!

А не пошел бы ты на официальный форум "Виктори"! Как минимум некорректно отправлять человека в другой раздел форума-по другому кораблю, мы тут не "Батисту" собираем, а ЧЖ. Вопрос абсолютно по теме и адекватный. Я, например, другие форумы и даже темы по другим кораблям не читаю, как и большинство тут. Вопрос очень актуален.
Посылы подкорректировал. PapaNiki

Очень жаль, что вы и большинство не читаете другие форумы, значит мы обречены по сто раз отвечать на одни и те же вопросы, да к тому же видеть и читать хамские посылы. Вам здесь ни кто, ни чего и ни чем не обязан!
Ну, а на "Виктори" пока читать то не чего, как и на "Баунти", а вот на форуме "Батисты", именно на оф. форуме информации полезной достаточно и разложена она там по полочкам.
На нашем форуме, в разделе полезные ссылки, информации просто море.
В моем посте выше, про шаблон палубы так же присутствует ссылка открывающая тему сразу же про палубы, материалы и технологии http://shipmodeling.ru/phpbb/viewtopic. ... %B5#p92353.
Про конопатку палуб было написано еще в самом начале форума.
И совсем недавно коллега 2bellum весьма доходчиво все объяснил.
И еще вот:
Обшивка Палуб и конопатка:
viewtopic.php?f=67&t=3107&p=206140#p206140

Мне тебя жаль в таком случае. Я не собираюсь тут с тобой припинаться по поводу вежливости. А если вопрос актуален, то впипериваться в один форум не изучая другие сборки-это несерьёзно.

сегодня ездил в woodstock. купил шпона для палубы.
если кто еще поедет, то у них идет наценка 30%, если брать отдельные листы. без наценки продают пачку из 25 листов.

Ребят такой вопрос,сегодня видел журнал Великие парусники,номер как раз с рейками настила,так вот пойдут ли рейки от туда на нашу ЧЖ?

Подойдут, только придется купить много экземпляров чтоб на все палубы хватило

Да там вроде два приличных пучка рейки(может на пару палуб хватит)да еще и двух цветов

Да там вроде два приличных пучка рейки(может на пару палуб хватит)да еще и двух цветов Там красное дерево для чистовой обшивки бортов. А липа на палубу.

Не, этого пучка и на половину 1 палубы не хватит

Тут появилась интересная идея. В хоз магазинах продаются бамбуковые коврики набранные из реек. Длинна рейки примерно 29мм, ширина 7 мм, толщина приблизительно 1 мм. Расцветка 1 полоска коричневая вторая не покрашена. Стоит около 50-100 рублей в зависимости от магазина. http://s006.radikal.ru/i215/1202/d3/99cf3917d121.jpg

Липа для черновой, красное дерево - для чистовой обшивки. За 190 рублей маловато материала получается. проще вот тут купить липы и будет вам счастье.
