Собери Чёрную Жемчужину. Сборка: внешние элементы корпуса

Нет. Прорезать никто не командовал...

а вот если их не под углом,а вертикально размещать - красивше будет?


а должны открываться вертикально?

Они не должны ни открываться, ни закрываться.

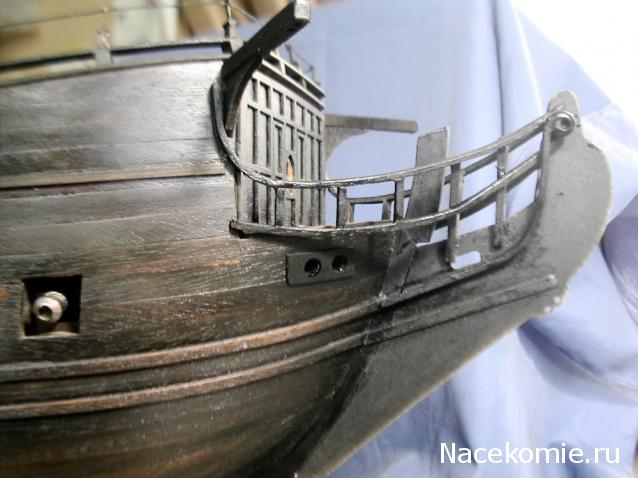

на киношной открываются как в журнале. Тока какого вот вырезали их у меня отверстие чуть больше эта фигня латунная проваливается!!!
вырезал строго по размеру

окай,крепиться как?

Да не должно там быть вообще ничего. Шпигат - отверстие для слива воды с палубы за борт. Внутри оверстия была свинцовая или латунная трубка расклепанная снаружи и изнутри борта и ВСЁ, никаких крышек небыло. А, сорри, были и с крышками. Не очень понимаю зачем они...

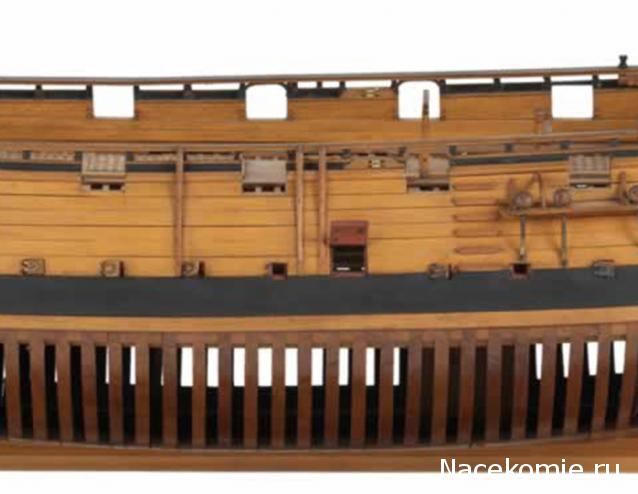

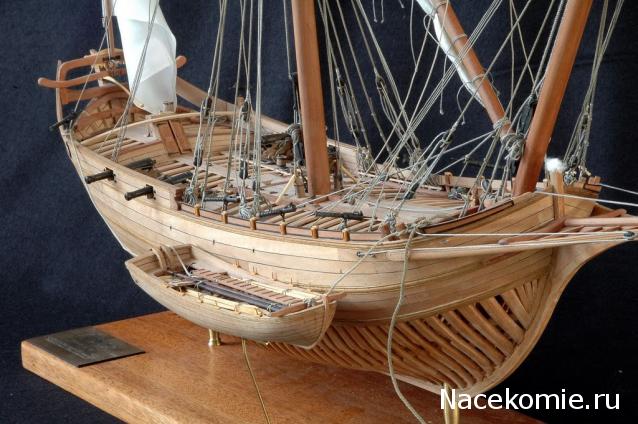

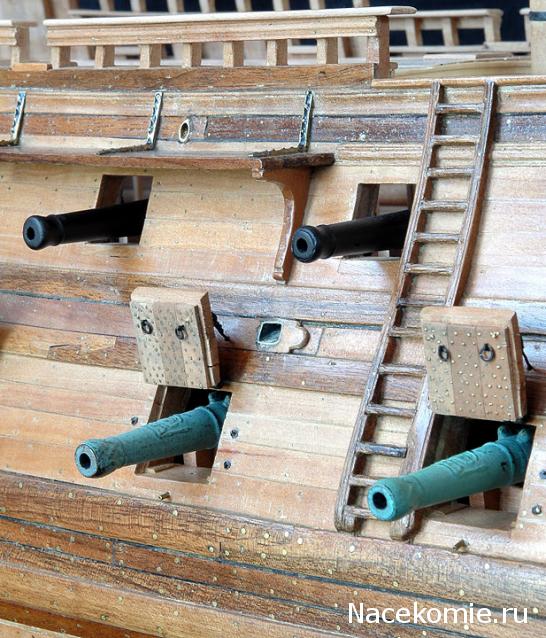

Но чаще было так:

значит и я тогда оставлю ничего)

по моей логике эти крышки должны открываться не вверх,а как раз вдоль по направлению корпуса.хотя могу и дико ошибаться в своих предположениях

Я тоже сомневаюсь насчет необходимости крышек вообще. Но я просто не знаю.

Но если они есть, то по моему разумению открываться должны вверх - тогда они будут открываться-закрываться сами, под собственным весом и напором воды изнутри. Если вбок, то их вручную что-ли закрывать потом?

фтопку крышки!
теперь о гермафродитах...и кариатидах ЧЖ. У меня есть желание не закреплять их под углом,как в журнале указано,а прикрепить их прямо к борту. только вот не могу представить, красивее будет их сделать под углом, параллельно линии окон каюты, или строго вертикально.

Кариатиды по идее должны быть под углом - это же подпорки по сути своей. Просто у нас они уж очень корявые.
Я приклеил к нижней половине фигурки деревянный клинышек из рейки - получилось, что она до задницы упирается в борт, а верхняя часть как косая подпорка (на фотках оригинала похоже выглядит). Мне так больше понравилось.
Сорри, по техническим причинам фотки не могу выложить.

Добавлено спустя 49 секунд:
Ну и плюс там же бархоут проходит - зазор будет все равно.

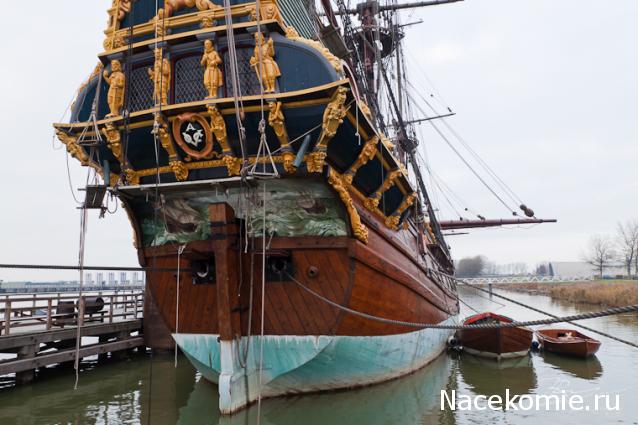

На Батавии так:

Все перерыл, не опирающихся на что-нибудь спиной карриатид не нашел. (ЧЖ не в счет)

Ребята кто нибудь приклеил шпигаты?

Добавлено спустя 3 минуты 11 секунд:
брось те пожалуйста фото!!!

пересмотрел кино-фотки Жемчужин на предмет крышек шпигатов. Ну, понял, что на разных моделях архитекторы непоследовательны с этим элементом. Они и лежат на бархоуте, и приподняты над ним на 1-1.5 доски. Они и "с ладошку", и чуть ли не с четверть орудийных люков.. Пока увидел одно: петли смотрят вперёд, к носу.

Доброго всем дня,

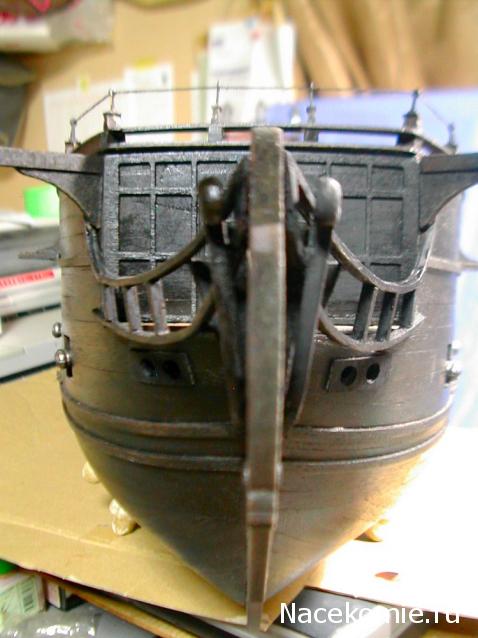

Увидел предлагаемый издателем балкон гальюна

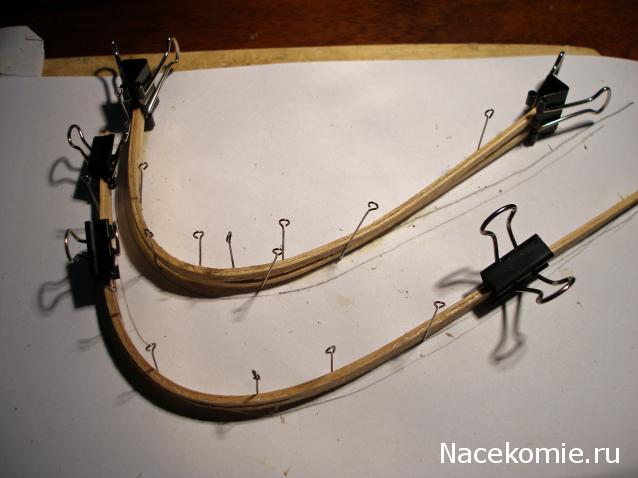

и решил показать (вдруг кого заинтересует ) свой вариант из "клееного бруса", как мне кажется, очень простой в изготовлении: тоненькие рейки 1х2мм с помощью нашатрного спирта согнул сначала на ребро, а потом дугой на примитивном шаблоне и склеил момент-столяром, каждый брусок - из двух реек.Покрасил неводной морилкой. Вертикальные перемычки тоже наборные, рейка толшиной 0.5 мм подклеена внахлест к балкам с внутренней стороны балкона, а в промежутки вклеены отрезки 1 мм. После склейки довел шкуркой до желаемой обшарпанности.

Вот вроде бы серийное от японца

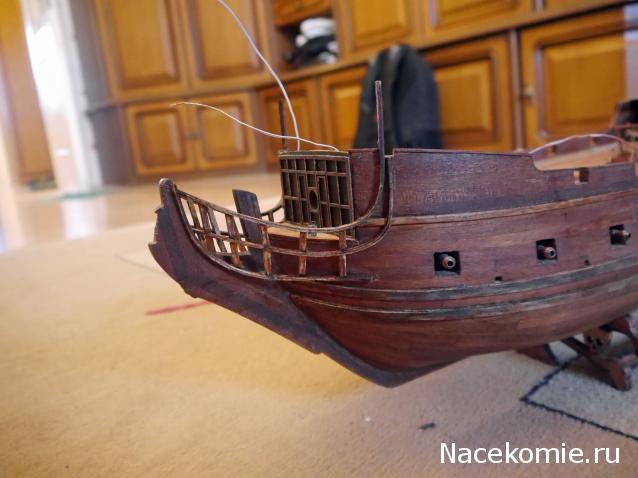

Diver44, судя по торчащим проводам у Вас планируется там освещение?

Да, будут факелы из иголок от шприца и SMD-светодиодов. Оттягиваю их установку до последнего, чтобы случайно не повредить.

Добрый день,хочу с вами поделиться проблемой крепежа кариатид к корпусу корабля. Мои попытки начались с приклеивания супергелем. Но так как поверхности места склеивания малы, да к тому же покрытое лаком, морилкой не принимает никакой клей. Эти фигурки должны быть прикреплены надежно,т.к. корабль придется еще долго вертеть-крутить. Я решил просверлить в фигурке 2 отверстия-одно в месте, где скрещиваются ладошки, как раз там есть небольшое углубление, а другое в самом низу под наклон. Сверло 0,8 мм., как раз под те гвозди, с которыми мы встречались на ранних выпусках. Далее, начинаю с геля, чтобы зафиксировать фигурку, затем гвоздарем продолжил крепеж. Шляпки гвоздя на ладошках откусил бокорезами, закрасил той же краской, а нижние гвозди шляпки оставил, они неплохо смотрятся. Получилось очень надежно, я не верю ни в какой клей в данном вопросе. ИМХО.

Многие иностранцы решали проще, вклеиванием клина под спину
