процесс сборки без обшивки (работа с деталями МДФ), вопросы, проблемы, фото (удачные и оригинальные)

Примерчик можно в студию? В ЧЖ даже за киль ухватится не возможно...
Народ, у кого руки чешутся, можете начинать размечать детали килевого набора..., только не клейте ничего!!!
Обратите внимание на паз шпангоута №5, если он у вас провален сделайте об этом отметку (!)

Можно, он в соседней студии. Там, где "Батиста", начиная со 2-ой страницы форума.

Заметил следующее: пазы для установки нижней палубы имеют сильный наклон, и при примерки линейкой даже не выходит ровно ее положить - т.е. образуется зазор над 3им шпангоутом. Это у все так? Или в дальнейшем это будет компенсировано рейками-добором?

Я модель корабля собираю в первый раз. Плюс делаю это с дочкой. Решил сделать стапель сам, чтоб серьезнее это все выглядело в глазах ребенка.
При всем уважении к вам, друзья, не думаю, что стоит сейчас нервничать из-за разных по величине пазов и т.п. Будет весь набор шпангоутов - тогда будем говорить.
Кстати склеенный первый номер и киль НЕ РАСКЛЕИВАЛ. Кой-чего косовато вышло немного, но вполне гибко все и выправляется даже склеенное. Будет косяк если- разберемся. да, будет геморрно. Но на то и опыт.

Я сделал сканы и обводку шнангоутов на симметричность лев. и прав. половинок, все ОК!

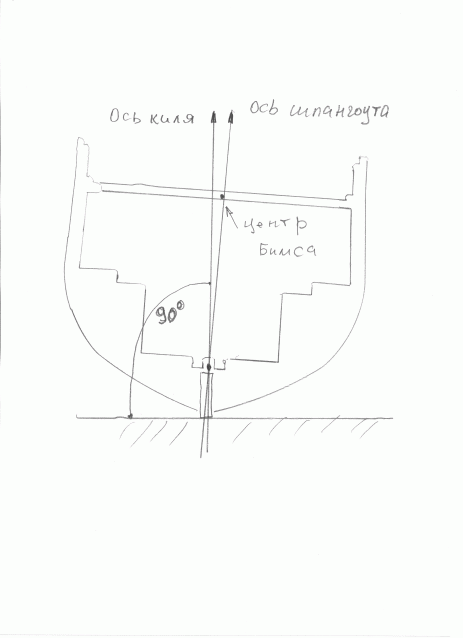

У вас похоже перпендикулярные оси шпангоутов не соответствуют перпендикуляру киля

Со второго по четвертый шпангоут идет снижение и вы видимо где то ошиблись с осями.

Добавлено спустя 5 минут 35 секунд:

Ткните в ссылку, не могу найти,спасибо!

У меня вопрос по этому поводу давно "на языке крутится". Получается стапель нужен с пропилами для шпангоутов.

Vorobey сейчас у себя посмотрел - у меня идет провал под 5-ый шпангоут. Там разница в 1мм где-то. Это брак? И как это лучше исправить? просто шпангоут потом не до конца вставлять?

Хватит уже всех стращать! Не нагоняйте жути на новячков. Умные учатся на своих ошибках)

Ребята,я собрал и склеил все шпангоуты из 1 номера,у меня по всем осям и сторонам все просто замечательно!ну я просто не знаю как можно там что то накосячить... да конечно у меня строительное оброзование,но это не о чем не говорит

Господа, не надо флуда по надуманным проблемам. В нашей стране действует презумпция невиновности. Будут реальные проблемы с наличествующими деталями, будем обсуждать и решать.

вот и я про тоже

ДА ЧТО ЖЕ ЗА ПАНИКУ ПОДНЯЛИ, ГОСПОДА!!!
У ВСЕХ ПРОВАЛ НА ПЯТОМ ШПАНГОУТЕ!!!
Не плодите сущностей лишних!!! Ей богу, на всякого мудреца довольно простоты. Хватить паниковать на пустом месте!!! так и должно быть на пятом шпангоуте. увидите.

Если я что-то понимаю в ЧПУ, программа для лазера разрабатывается одна и, даже если детали с разных заводов, вряд ли будет принципиальное различие.
Кстати, приложил линейку к всему килю - этот "провал" далее идёт везде, это 3й и 4й приподняты

подскажи пожалуста счастливый обладатель второго номера,в инструкции по сборке детали F1 и F2 упаминаются?

Хорошо только вечером часиков в 8. Я сейчас в машине.

Думаю они и будут этим "памятником судомоделисту", как его PapaNiki описал. - временное сооружение с носовой фигурой и флагом.

зарание спасибо,а то что то я на этих деталях помешался!

Добавлено спустя 2 минуты 40 секунд:


я тоже с начала так подумал,но потом на пазики посмотрел и понял что там что то еще по любому прикрепляется,тем более зачем их тогда склеивать было?

Мне кажется, Феликс, что это имитация силуэта мачты... не?

и тебе привет!

Добавлено спустя 1 минуту 16 секунд:

а зачем пазики тогда?чтоб потом еще пару деталей туда приклеить?

Какие именно пазики?

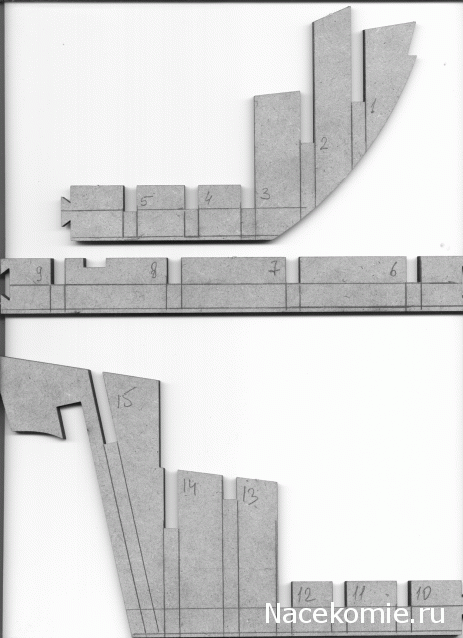

Вот она, на фото справа:
