Добрый день! А можно описать процесс изготовления в части элетрической части? Какой источник питания? Что за лампочки? Сколько лампочек предполагается использовать на всю ЧЖ? Заранее спасибо....

питание - любой источник 3В 0.3А. пробовал и батарейки и трансформатор
диоды - http://www.transistor.ru/catalog/reference/012605/
для понижения яркости каждый диод подключался через сопротивление 620Ом.
про общее кол-во это нужно спрашивать у издателя

Спасибо за информацию. А подключение параллельное?

да

Появилось свободное время и я вплотную занялся освещением. Отстал я конечно от вас всех на много по сборке корабля.

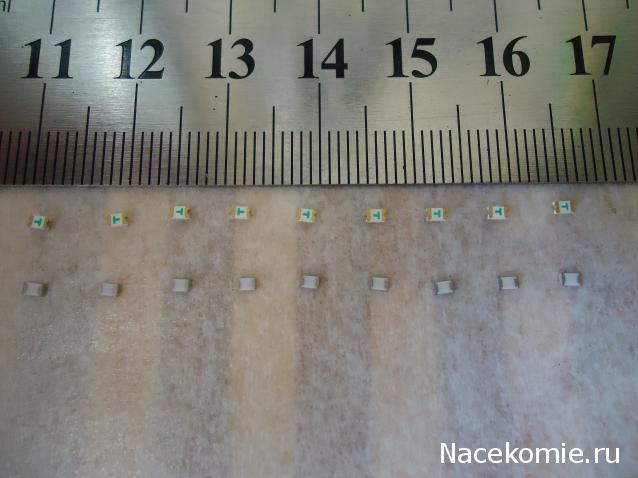

Купил светодиоды (желто-оранжевого свечения) и резисторы для поверхностного монтажа (корпуса СМД), под питание 12 вольт мне в магазине рассчитали резисторы. Даже не знаю что за модели, марки, параметры...

Мои этапы сборки фонарика (изготовление первого с остановками на фотографии заняло 50 минут).

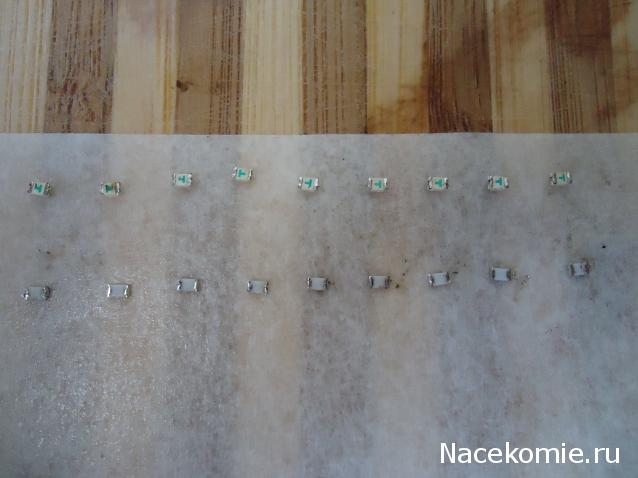

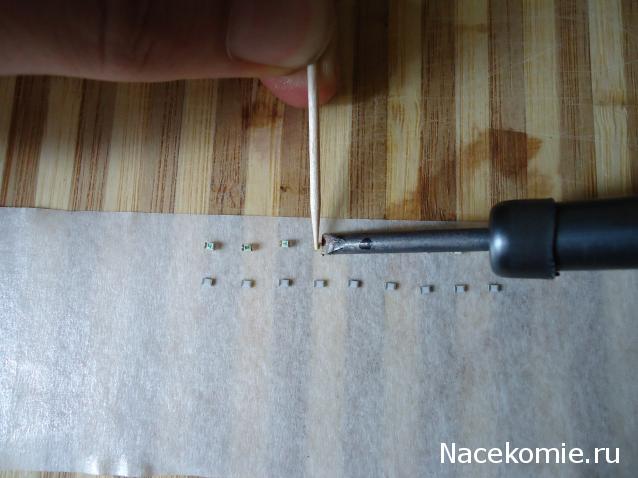

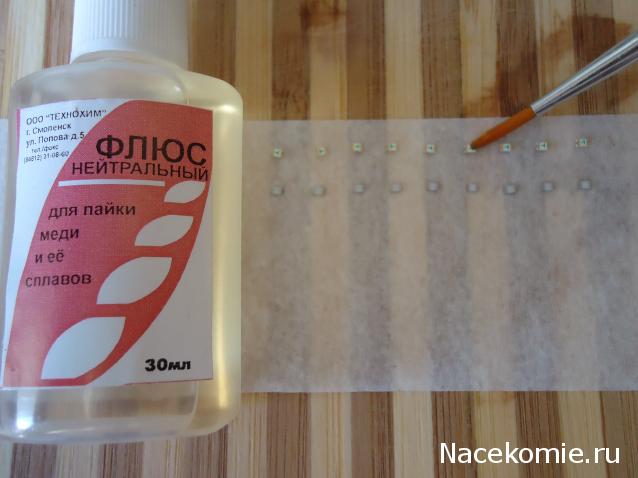

Для начала надо залудить концы всех деталей: Раскладываем на липкой стороне скотча, покрываем флюсом, пропаиваем паяльником.





Дальнейшие этапы я опишу на базе одной фотки:

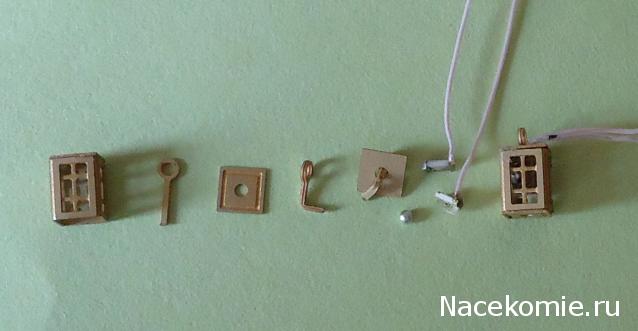

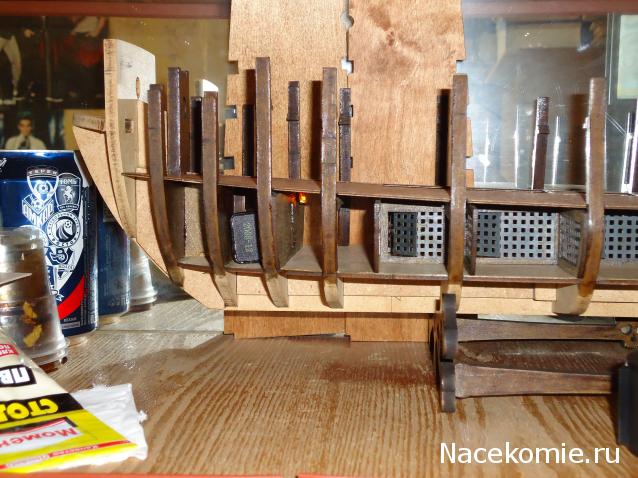

Изгибаем крючок, продеваем его в крышечку. К концу светодиода и резистора припаиваем провод (я юзал 0,3мм диаметром многожилку). Далее к верхней части крючка клеим резистор к нижней диод, свободные конца спаиваем, мне хватило вот такого шарика припоя. Голые края паяек я покрыл бесцветным лаком дабы стенки фонаря не замыкали их.


После опускаем конструкцию в стакан фонаря и приклеиваем.

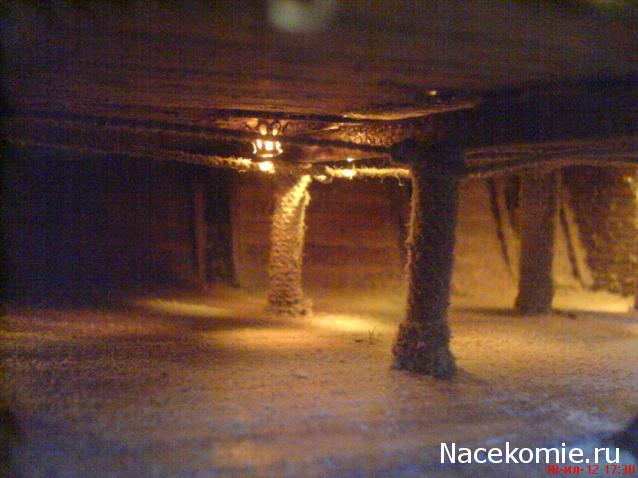

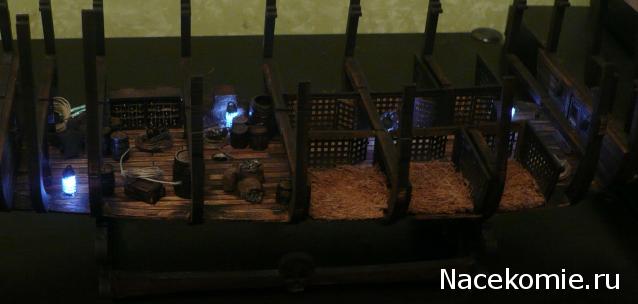

Внутри корабля выглядит примерно так:


Вечером в потемках снимок сделаю, будет видно свечение как оно есть.
Распределение проводки выложу значительно позже когда закончу, но идея такова: протянуть по центру бимсов две струны провода (одножильные), к ним припаивать уже провода фонарей, если выбрать тонкие струны меди то после приклеивания палубы их не будет видно. Не решил пока как и куда буду выводить питание... Но склоняюсь к батарейке от автомобильного пульта (её легко замаскировать под бочку), она 12 вольт, надо только купить и проверить как долго 10 диодов будет от неё светить.

Очень круто!!!! Но я нифига не понял((((( это такие маленькие продаются??? Каак такие маленькие детали можно припаять, если их с трудом видно..?

Рад что произвел положительное впечатление, спасибо вам и всем кто нажал "Кнопку одобрения".
Да, такие детали продаются :) по 5 рублей штука диоды (СМД детали - они все крайне крайне маленькие), ну это у меня профессионально паять микросхема с расстоянием между ножками 1,25мм, и зрение позволяет делать это без лупы. Пинцет у меня 60-х годов советский, очень хорошо захватывает детальки намертво. Припой используй 0,4мм диаметром, вместо канифоли флюс. Паяльник хорошо заточен (клиновидная заточка), регулярно чищу.

А что вам ещё не понятно задайте вопросы с радостью отвечу, а то я часто рассказываю что-то а меня не понимают, нет у меня учительского таланта.

Пока понял осознал что лучше бы я купил обычный диод и сточил его до размеров фонаря,было бы быстрее, проще, и даже красивее за счёт того что он создает эффект цветного стекла. Надеюсь что мои СМД детальки будут потреблять крайне мало тока, и это окажется плюсом.

Приветствую всех. Скажите, замена лампочек, как я понимаю, в последствии уже не возможна... на сколько долго смогут светить эти фонари? понятно, что все зависит от времени использования, но все таки хотелось бы знать ваше мнение на этот счет. заранее всем спасибо.

вот примерно как-то так http://www.centerir.ru/led-practica/74?task=view ну +- на погрешность.

Морочился я с фонарями морочился....
Ну нихрена я в электрике не понимаю.... :(
Решил так- как сделал так и сделал...

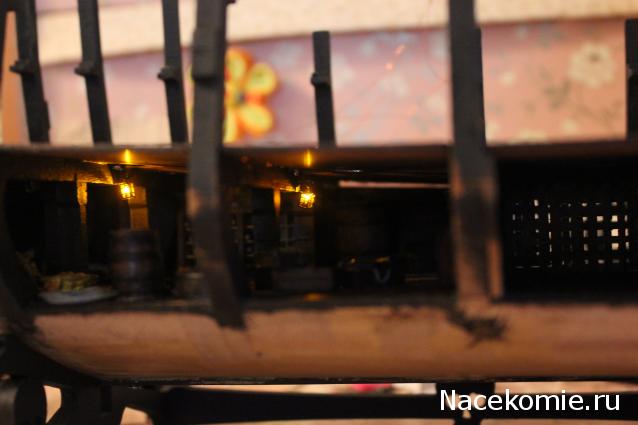

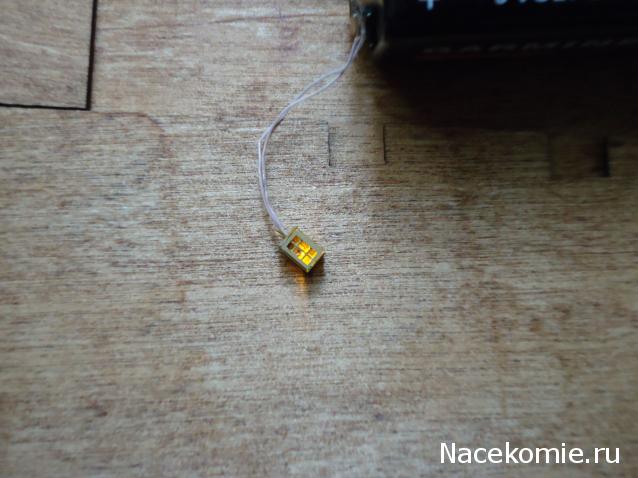

Получились вот такие большие фонари, хотя если сравнивать с бутылками- не такие они уж и большие :)
Учитывая свои познания- и этим доволен....
Хотя не скрою.. хотелось бы маленькие фонарики "зажечь".

Не стали подключать все фонари, решили остановиться на пяти. Пока вешали - проверяли - горели все 5. После того, как палубу приклеили - оказалось - один не горит( так что теперь придется удовлетвориться четырьмя)

...да работать с планарниками /светодиоды/ морока ...
но оно того стоит и места меньше и энергии всего- ничего
а стоимость - копейки

Эх жалко тесла умер.....а то так бы можно было не тянуть безконечные провода по кораблю

Была у меня идея на основе "Светящихся наклеек для сотовых телефонов".
Помниться были такие девайсы, и когда звонил кто-то они начинали светиться.
Развивать идею не стал, хотя это беспроигрышный вариант без проводных фонарей был бы.

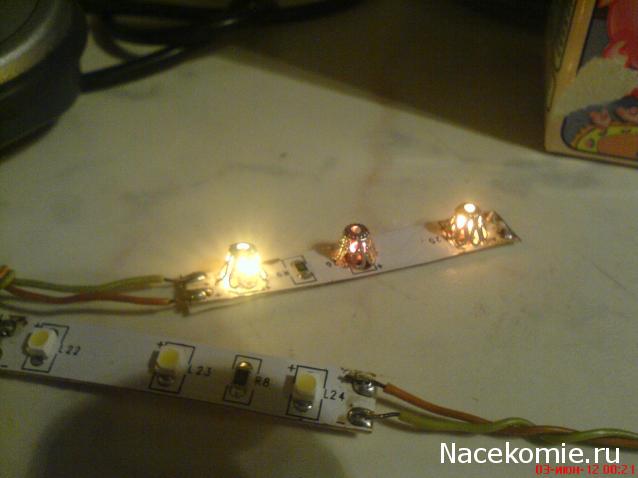

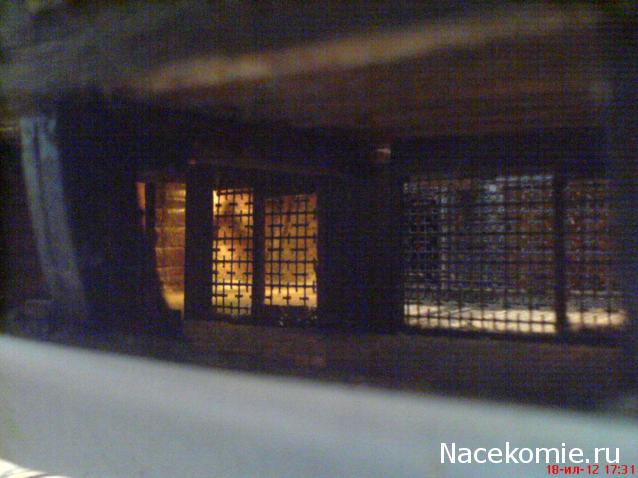

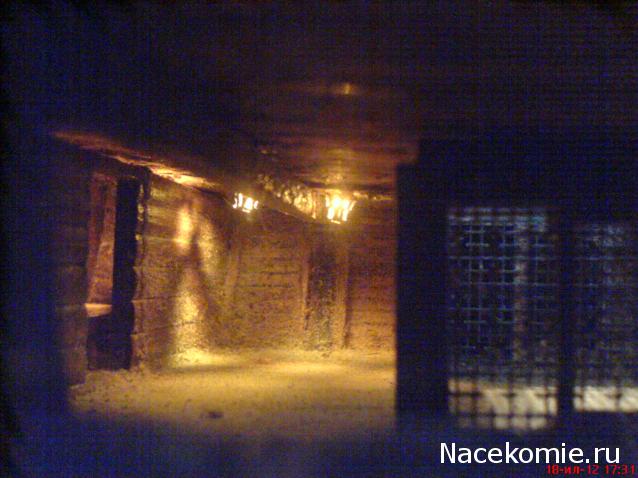

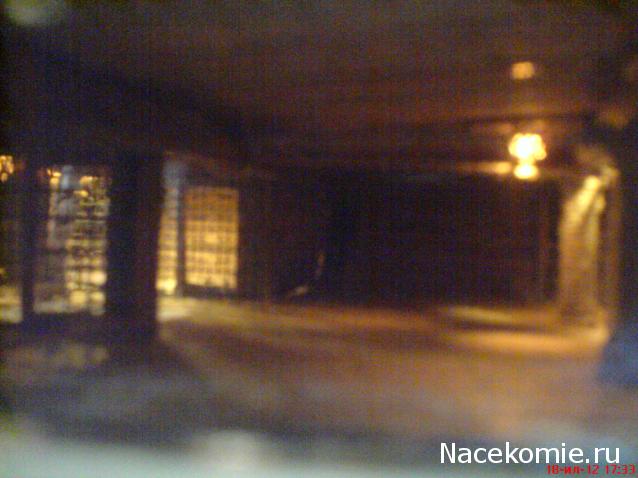

Привет,а я светодиодную ленту пустил лишние закрасил вроде освещает.

Смотриться вообще зачотно! Я в восторге. Тоже хочу светодиодную ленту пустить, не подскажешь, как правильно ее паять, схема нужна бы! Если не трудно, а то я в первый раз с ней работаю.

Привет.Просто и легко купил 1м. от150 до 500р бери дешовую нарезаешь по кусочку 5см. +и- нарисован и все.Ну а чтобы горела транс нужен для ленты около 350р мало мощный.Я коричневым лаком закрашивал а то ярко.Удачи!

У трансформатора тоже есть +/- на корпусе? Чтобы не перепутать? Подключать последовательно или параллельно? Как осветить две палубы? Можно ли на нижней палубе ленту пустить, на второй палубе ленту пустить, потом их вместе подключить и к трансформатору? При этом подключение должно быть параллельное или можно последовательно? (плохо шарю в электричестве, разжуйте мне пожалуйста!)

У трансформатора нет + и - , он работает только от переменного тока. А товарисЧ, надо думать, имел ввиду блок питания у которого на выходе есть + и - (а также указано выходное напряжение и мощность).

Будьте любезны, объясните и другие аспекты моего вопроса.
