Зарегистрирован: 09 янв 2012, 12:35 Сообщения: 2130 Откуда: москва
Re: Парусник Баунти - Сборка корпуса
приклеенная палуба поставит его на место
11 фев 2012, 10:58
zorg
Зарегистрирован: 24 янв 2012, 21:24 Сообщения: 109 Откуда: Питер
Re: Парусник Баунти - Сборка корпуса
Цитата:
подскажите, можно ли исправить такое
Тоже очень надеюсь на то, что палубами выровняю, у меня конечно не так круто завинчено, но тоже винт есть, никакие прессы мне не помогли, палубы тоже все винтом, под прессом лежали, винт ушел не весь, небольшое искривление осталось
11 фев 2012, 11:37
fant1k
Зарегистрирован: 30 янв 2012, 08:37 Сообщения: 18 Откуда: Москва
Re: Парусник Баунти - Сборка корпуса
zorg писал(а):
Цитата:
подскажите, можно ли исправить такое
Тоже очень надеюсь на то, что палубами выровняю, у меня конечно не так круто завинчено, но тоже винт есть, никакие прессы мне не помогли, палубы тоже все винтом, под прессом лежали, винт ушел не весь, небольшое искривление осталось
у меня тоже палубы винтом, вот под прессом стоят вторые сутки, надеюсь исправлю, а насчет шпангоутов реально боюсь
11 фев 2012, 12:06
roJer
Зарегистрирован: 21 янв 2012, 23:24 Сообщения: 93 Откуда: Нижний Новгород
Re: Парусник Баунти - Сборка корпуса.
Daiv писал(а):
ondrik писал(а):
Чертёжик Ваш не есть првильный, судя по раскладке палубы..
...а как по-вашему правильно ?...1/3 и ступенькой...
Добавлено спустя 1 минуту 26 секунд:
mitrich писал(а):
Еще на черчеже после посторного просмотра отсутствует все таки адмиральская (королевская) доска.
...а в чём это видется ?...
по анатомии разбег 2/5 и стыки совпадают через 4 доски.
11 фев 2012, 13:47
BlackOrchid
Зарегистрирован: 05 янв 2012, 16:25 Сообщения: 205 Откуда: Москва
Re: Парусник Баунти - Сборка корпуса
Королевская доска только на верхней палубе, правильно?
11 фев 2012, 13:52
olegnlr
Зарегистрирован: 22 авг 2011, 22:32 Сообщения: 917 Откуда: Ленинград
Утюгом пропарить немного. Потом сразу под ровненьки пресс на пару дней. Мне помогло. Ровненько стало. Но пришлось оторвать шпангоут от носовой части киля.
Вот, кстати, может кто захочет сам вырезать себе правильный, ровный, шпангоут из нормальной фанерки! БАЛЬЗА
11 фев 2012, 18:43
roJer
Зарегистрирован: 21 янв 2012, 23:24 Сообщения: 93 Откуда: Нижний Новгород
Re: советы по зборке от знающих людей
legioner писал(а):
Давайте разберем первый и второй журнал 1 настил нижней палубы пб( правый борт) и (левый борт) лб. Во-первых настил можно укладывать сразу как указанно в инструкции, единственное что нужно - обрезать края аккуратно, потому что планки хрупкие. 2 учтите что на лб будут каюты и они пойдут не от дп, поэтому когда будете стыковать лб и пб, смотрите чтоб не_было щели по центру. 3 настил должен идти на 1/2 доски потому, что это первоначально не военный корабль а углевоз. На гражданских судах того времени настил был 1/2, на военных 1/3, а на линейных 1/5. 4 по поводу окраски настила: можно покрыть лаком бесцветным матовым, но если хотите достоверности, то настил должен быть дубовый . 5 окрашивать фальшкиль и шпангоуты лучше не ореховой морилкой а цветом палисандр. Это придаст достоверности модели и немного старины а вы анатомию смотрели?(чётко видно разбег 2/5) Добавлено спустя 5 минут 23 секунды: кстати достоверности модели, то тоже косяков полно ??? [Сорри, что тут имелось в виду, мне постичь не удалось - Модератор] [/color]
11 фев 2012, 21:58
Berkut
Лидер разделов «Баунти» и «Виктори»
Зарегистрирован: 21 май 2010, 18:27 Сообщения: 3530 Откуда: д. Собянинка Лужковского уезда Гавриило-Поповской губернии Путинской империи
Re: советы по зборке от знающих людей
roJer писал(а):
legioner писал(а):
Давайте разберем первый и второй журнал 1 настил нижней палубы пб( правый борт) и (левый борт) лб. Во-первых настил можно укладывать сразу как указанно в инструкции, единственное что нужно - обрезать края аккуратно, потому что планки хрупкие. 2 учтите что на лб будут каюты и они пойдут не от дп, поэтому когда будете стыковать лб и пб, смотрите чтоб не_было щели по центру. 3 настил должен идти на 1/2 доски потому, что это первоначально не военный корабль а углевоз. На гражданских судах того времени настил был 1/2, на военных 1/3, а на линейных 1/5. 4 по поводу окраски настила: можно покрыть лаком бесцветным матовым, но если хотите достоверности, то настил должен быть дубовый . 5 окрашивать фальшкиль и шпангоуты лучше не ореховой морилкой а цветом палисандр. Это придаст достоверности модели и немного старины а вы анатомию смотрели?(чётко видно разбег 2/5) Добавлено спустя 5 минут 23 секунды: кстати достоверности модели, то тоже косяков полно ??? [Сорри, что тут имелось в виду, мне постичь не удалось - Модератор] [/color]

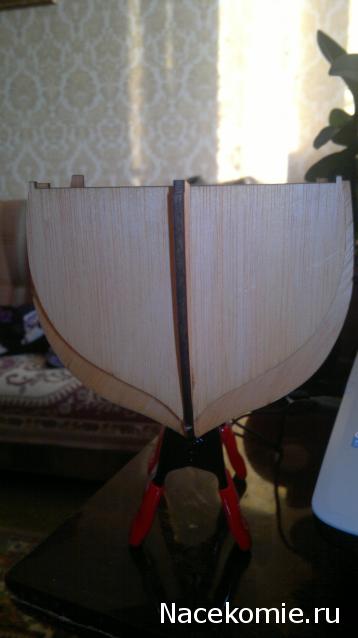

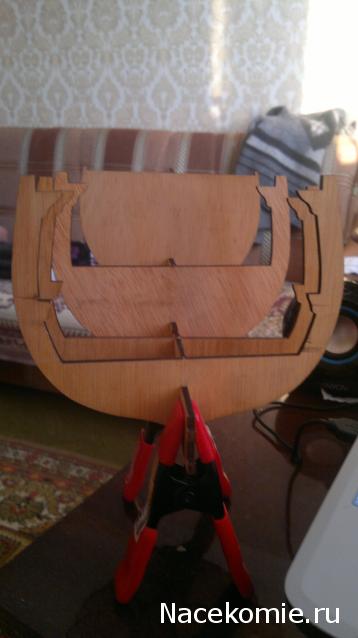

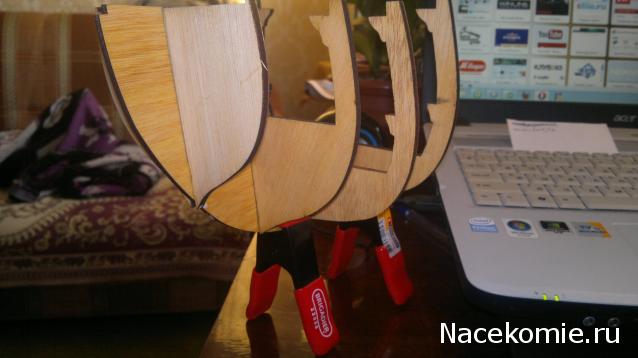

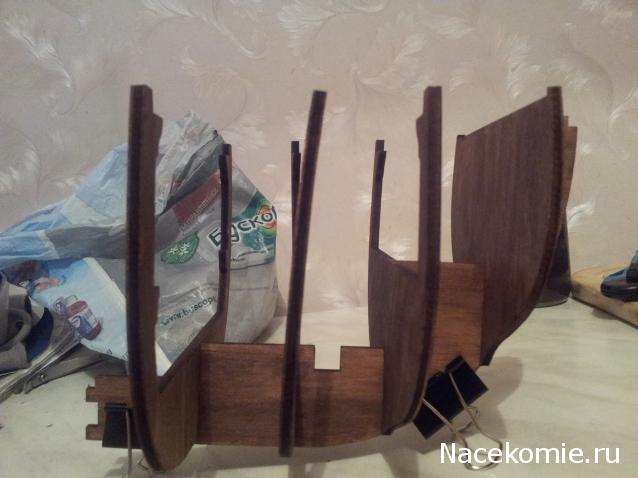

Установил шпангоуты, все приклеиное стояло некоторое время и тут вот такое, подскажите, можно ли исправить такое
Наверное это крайняя точка, когда надо оставить в покое модель, собирать на дальней полке силовой каркас в стопочку и заниматься рукоблудием со стапелем и прочим побочным инструментарием и приспособлениями ))))
Попробуй соорудить примерно вот такой стапель:
У меня ничегошеньки еще не приклеено и на фото я специально показал, как эта шняга поможет твоей беде. Обильно смажь шпангоуты нашатырем и прижми линейками (или что там ровного под руку подвернется) к "экрану" стапеля. Это даст не идельное, но все же ощутимое выпрямление. Как правильно сказали коллеги, правильная вдумчивая приклейка палуб тоже внесет прямоты в каркас.
Ну и еще несколько фоток моего стапеля, дабы понять что и как там сделано:
Киль закреплен обычными мебельными уголками.
Пару слов об изготовлении:
Основа стапеля - кусок ламинированного ДСП 16мм. На него наклеена миллиметровка. Упаси вас Боже мазать миллиметровку клеем!!! Используйте чудесные свойства ПВА )))) Берем ПВА (Момент-Столяр или простой ПВА - не важно) разводим его водичкой жиденько и намазываем на основу. Даем высохнуть до состояния "не прилипает к пальцам". Можно в 2-3 слоя намазюкать. Но мне лениво было, а потому мазал обильно одним слоем. Пока сохнет, гладим утюгом лист миллиметровки, чтобы был ровный, гладкий и сухой. Кладем миллиметровку на высохшую основу, ставим утюг на температуру "шелк" и начинаем гладить как обычно от центра к краям. При определенной сноровке бумага приваривается к основе без пузырей. Если после остывания будут мелкие пузырьки, то повторно проглаживаем. Крупные пузыри это брак и лучше все смыть мокрой тряпкой и повторить процесс.
Экран делал из березовой фанеры 12 мм. Обожаю эту фанеру!!! Практически каждый год ездим на рыбалку на Ахтубу или Волгу в Астраханскую обл. И каждый год я делаю стол для всего табора ))))) Именно из такой фанеры. На стол проливается водка и вино, дети заливают его сгущенкой и всякими сладостями, его нещадно моют водой и режут на нем рыбо-мясо, дождь этот стол поливает, солнце при 40 в тени сушит... Столешницу из березовой фанеры еще ни разу не развернуло винтом!!!! Ножки из соснового бруса изгибались, а фанере хоть бы хны! Так что я доверяю ровности этой фанеры.
"Рельсы" для направляющих и сами направляющие сделаны из любимых мной школьных линеек )))) Направляющие линейки к основе прикручены саморезами, но обязательно через шайбочку! Если просто саморез вкручивать, то на 99% можно расколоть линейку. А через шайбочку можно до "синей морды" затягивать саморез ))))
Пазы в направляющих на фото не имеют никакой смысловой нагрузки! Это я просто от предыдущих экспериментов взял куски линеек.
Уголки перед установкой лучше всего доработать! Во-первых пассатижами придать им приемлимую ровность и отпилить лишнее, а во-вторых сточить все внутренние грани напильником и надфилем. Это чтобы руки не поцарапать (хотя руки за несколько дней чинятся) ну и главное, чтобы киль не повредить (киль чинить сложнее, чем руки)
Ну и напоследок скажу, что для изготовления этого стапеля не было применено ни одного механизма! Ножь, наждачка, шило, отвертка, лобзик ручной, напильник, надфиль... В общем подручные инструменты.
12 фев 2012, 23:35
zorg
Зарегистрирован: 24 янв 2012, 21:24 Сообщения: 109 Откуда: Питер
Re: Парусник Баунти - Сборка корпуса
Сегодня обнаружил очередной косяк в размерах деталей, а именно, начал примерять усилители к фальшкилю и обнаружил что прорези для шпангоутов на усилителях не совпадают с прорезями на фальшкиле где-то на 1 мм, это у меня у одного так?
13 фев 2012, 11:39
olegnlr
Зарегистрирован: 22 авг 2011, 22:32 Сообщения: 917 Откуда: Ленинград
Re: Парусник Баунти - Сборка корпуса
zorg писал(а):
Сегодня обнаружил очередной косяк в размерах деталей, а именно, начал примерять усилители к фальшкилю и обнаружил что прорези для шпангоутов на усилителях не совпадают с прорезями на фальшкиле где-то на 1 мм, это у меня у одного так?
у меня тоже не совпадают, придется надфилем подтачивать(
13 фев 2012, 11:46
muuuk
Зарегистрирован: 13 янв 2012, 07:14 Сообщения: 8 Откуда: Смоленск
Re: Парусник Баунти - Сборка корпуса
olegnlr писал(а):
zorg писал(а):
Сегодня обнаружил очередной косяк в размерах деталей, а именно, начал примерять усилители к фальшкилю и обнаружил что прорези для шпангоутов на усилителях не совпадают с прорезями на фальшкиле где-то на 1 мм, это у меня у одного так?
у меня тоже не совпадают, придется надфилем подтачивать(
Тоже самое,и усилители кривые в одну сторону,а текстура дерева разная,почему так?
13 фев 2012, 13:40
modelsnoob
Зарегистрирован: 09 янв 2012, 12:35 Сообщения: 2130 Откуда: москва
