Парусник Баунти - Сборка корпуса

Я тоже настроен,уговорить кого-нибудь пошить,
все-равно не дождусь,нервы-то не железные ,столько ждать этих издателей!

Материал для парусов есть. Но я его берегу для действительно СТОЯЩЕЙ модели! Посмотрим, что будет дальше с этим шедевром. В следующем номере будет боковая раковина, отлитая из металла! Явно ПЕРЕДЕЛЫВАТЬ! А что будет дальше? Юферсы диаметром 5мм не подходят по масштабу, мелковаты будут. Если только на марсовые пойдут... Как основные, явно тянут!

И еще у меня вопрос,были-ли изменения в решетках на верхней палубе,после переделки каюты капитана,в оранжерею?

По "Анатомии" никаких переделок не было.

Я понимаю что наша Баунти не эталон,но чет не вяжется как-то,
все-же Баунти бывает наверное до Таити,и после.
Ну раз у нас есть хлебные деревья,значит после,но до бунта,может корабельный плотник все-же как-то переделал?

если судить по анатомии, кормовая каюта была переделана перед отплытием из Англии. Были сразу сделаны дополнительные решетки на верхней палубе, а также уплотнено гнездо руля (уж не знаю как это по-русски, короче, дырку в транце зашили кожаным чехлом, чтобы соленая водичка не брызгала на нежные деревца). Ничего о дополнительных работах перед отплытием с Таити не сказано (по крайней мере в Анатомии). Дневники Блая бы достать, уж этот педантичных дядька наверняка все записывал.

Похоже наши решетки,и есть те дополнительные!

Гельмпорт

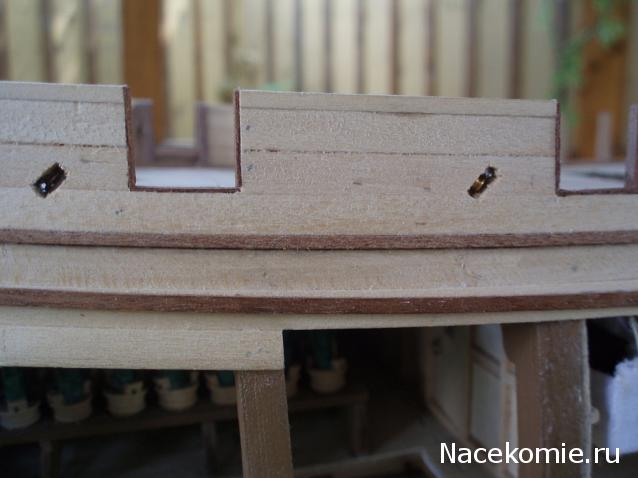

Собратья! В очередной раз просматривая фотки более рукастых коллег обнаружил бяку (не знаю как она правильно называется), про которую просто забыл и обшил борт выше бархоутов начисто. Всего их 4 штуки. 2 горизонтально расположенные, а 2 под углом 45 град. В журнале про нее не слова. Вопрос к бывалым. Как собрать и как установить и можно ли такое сотворить на обшитом борту? Будет ли к ним приложена серьезная нагрузка?
Пы.Сы.Фотку взял у Романа.

Не понял вопроса, поясни....

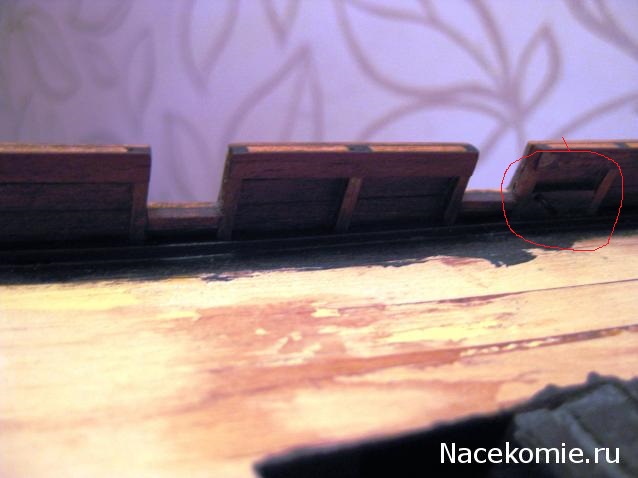

Вот здесь получше видно.

Добавлено спустя 1 минуту 17 секунд:
Наша проблема в том, что фальшборт фанерный. Если делать по-хорошему, то придется чистовую обшивку переделывать. Или ювелирная работа, чтобы прокопаться с внутренней стороны чтобы сделать паз, в котором оставить только один слой фанеры и чистовую.

Всё равно не понял я твоих заморочек, но на фото всё нормально, ничего переделывать не надо.

Таки фотки не мои - стащил с верфи. Хочется сделать поаккуратнее.

Делать шкивы рабочими совсем не обязательно. Прорезаете отверстие и вклеиваете в него шкив момент-гелем.
PS Шкивы замечательно делаются из электрических вилок в дрели надфилями.

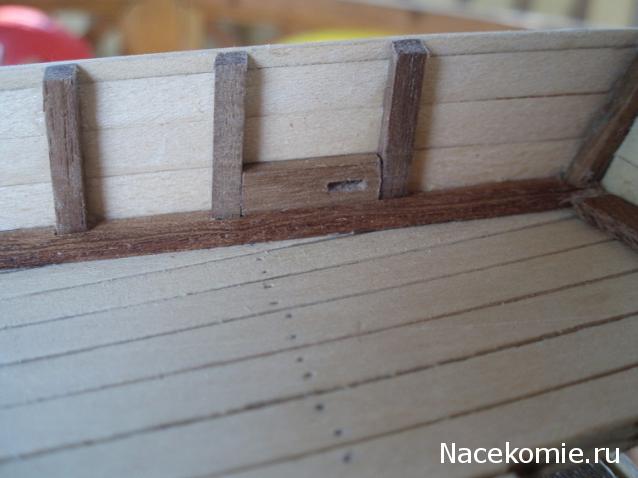

Проточить отверстие под шкив можно аккуратно и на обшитом борту, главное - не спешить, с внутренней части подклеить накладку, в которой тоже проточить отверстие (уже после его прорезания в фальшборту. подогнать накладку. приложить и на внутренные стороне разметить отверстие остро отточенным карандашом). Делать рабочий шкив - ненужны понты с элементами мазохизма.

Роман, ты, как всегда на высоте! Вот, что значит УЧИТЕЛЬ!!!!

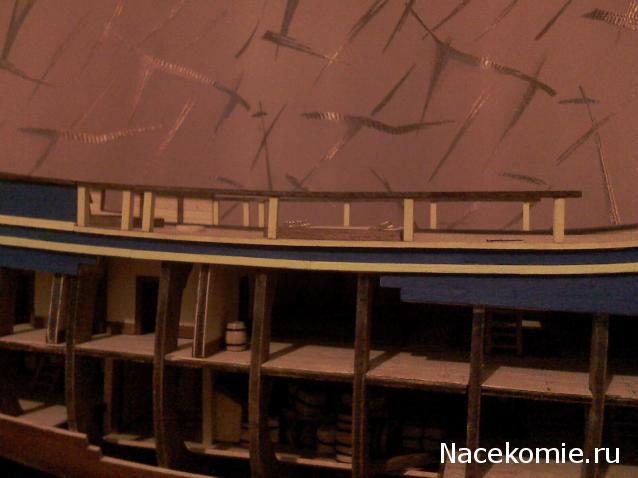

всем привет вот что получилось поднимать не стал панель с травлёнкой просто подрезал то что висело
и поднял название корабля
кормовой планширь и издателем называемые марсы тоже не стал красить по бокам в жёлтый и поставил
по шесть пиллерсов с каждой стороны по анатомии
рога тоже не стал в жёлтый цвет красить не сходится с тёмной панелью
извиняюсь за качество фоткал с телефона

вопрос по верхней палубе?
делаю не по журналу, уже напилил бимсы с погибью.. планирую ложить планки 4на2мм. прямо на бимсы. кто что думает по этому поводу , удастся уложит ровно палубу...

А что тут может не получиться,достойно будет.
Только дополнительные лаги нужно положить,под решетки,люки и т.п!
Главное все учесть,а то потом сложнее будет.

конечно продублирую все люки..
если есть выложите по анотомии что было под палубой , бимсы и все осталное...
