очень понравился ваш метод,хочу попробовать повторить из клена.и киль тоже..
17 апр 2013, 22:55
Baseke
Зарегистрирован: 29 янв 2013, 18:28 Сообщения: 69 Откуда: Казахстан, Семей
Re: Парусник Баунти - Сборка корпуса
подскажите высоту рустерных решеток которые в патворке идут, экземпляр анатомии какой-то корявый попался, не распечатывается собака - запаролили, а с экрана затруднюсь измерить и перевести соответственно в размер модели
19 апр 2013, 19:39
2bellum
Зарегистрирован: 12 янв 2012, 17:56 Сообщения: 1311 Откуда: Москва
Re: Парусник Баунти - Сборка корпуса
Baseke писал(а):
подскажите высоту рустерных решеток которые в патворке идут, экземпляр анатомии какой-то корявый попался, не распечатывается собака - запаролили, а с экрана затруднюсь измерить и перевести соответственно в размер модели
Скачайте ломалку паролей PDF или поставьте альтернативную читалку PDF - foxitpro. Она плюет на пароль и сохраняет файл в формате ps, который потом открывается хоть в кореле, хоть в AI.
19 апр 2013, 20:05
Baseke
Зарегистрирован: 29 янв 2013, 18:28 Сообщения: 69 Откуда: Казахстан, Семей
Re: Парусник Баунти - Сборка корпуса
и все же какая высота по патворку?
20 апр 2013, 11:45
Serge66
Зарегистрирован: 26 янв 2013, 18:27 Сообщения: 83 Откуда: г. Череповец
Ватерлиния никакого отношения к линии бархоута не имеет. Ватерлиния выполняется по уровню в горизонтальной плоскости, а бархоут - это та же обшивка борта, только толще и идёт параллельно линии палубы.
Ватерлиния никакого отношения к линии бархоута не имеет. Ватерлиния выполняется по уровню в горизонтальной плоскости, а бархоут - это та же обшивка борта, только толще и идёт параллельно линии палубы.
Да прав,но бархоуты начинаются чуть выше ватерлинии. Ватерлиния как-бы точка отсчета!
28 апр 2013, 00:05
Empark
Зарегистрирован: 15 янв 2012, 18:34 Сообщения: 184 Откуда: Киров
Re: Парусник Баунти - Сборка корпуса
korbut писал(а):
Vovancheg писал(а):
Ватерлиния никакого отношения к линии бархоута не имеет. Ватерлиния выполняется по уровню в горизонтальной плоскости, а бархоут - это та же обшивка борта, только толще и идёт параллельно линии палубы.
Да прав,но бархоуты начинаются чуть выше ватерлинии. Ватерлиния как-бы точка отсчета!
Сначала бархоут разметь, потом ватерлинию. Но бархоут надо, конечно приклеивать вместе с чистовой обшивкой, по порядку расположения досок обшивки. Я пока не приступал к чистовой обшивке. Как только штевни будут в кармане, тогда и начнём. Меня удивил порядок укладки реек чистовой обшивки по технологии журнала - параллельно ватерлинии! Это НЕВЕРНО!!! Посмотрите последний номер, где заканчивают чистовую по бортам.

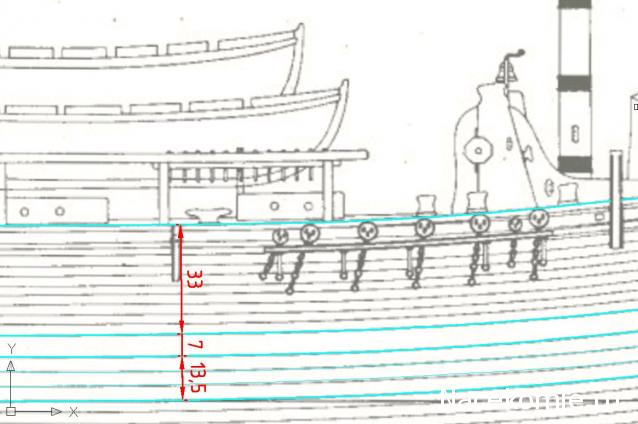

Линия бархоутов идет параллельно плоскости верхней палубы, поэтому от верха палубы и отмеряем расстояния до верха бархоутов. Вот картинка с конкретными размерами. 7мм - это широкая планка над бархоутом, на 1мм толще рядовой обшивки. 13,5мм - это три планки бархоутов, на 1,5-2 мм толще рядовой обшивки
