Парусник Баунти - Сборка корпуса

Обсуждаем вопросы, связанные со сборкой корпуса парусника "Баунти".

19 окт 2011, 16:33

Спонсор

Skobar

Зарегистрирован: 28 янв 2012, 16:16
Сообщения: 168
Откуда: Рязанская обл.

Re: Парусник Баунти - Сборка корпуса


	Genesis писал(а): Опытные строители, подскажите как быть.

Загрузи фотки чё как и куда повело чтоб реально оценить проблемму,либо в начале форума почитай год назад у многих были такии проблеммы.

04 фев 2013, 13:18

Vovancheg

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва

Re: Парусник Баунти - Сборка корпуса

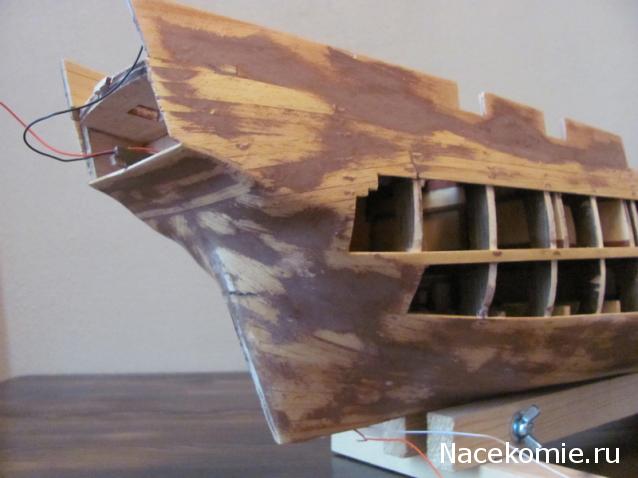

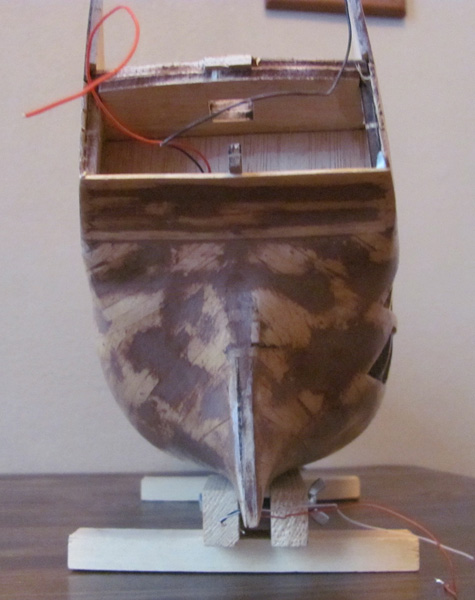

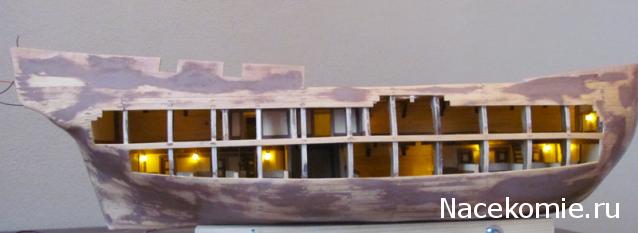

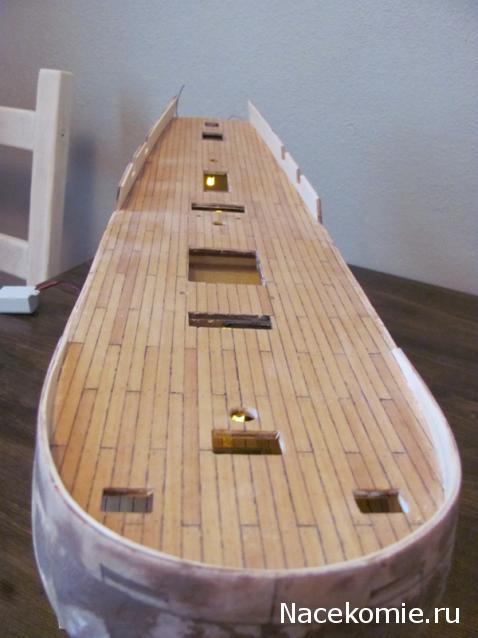

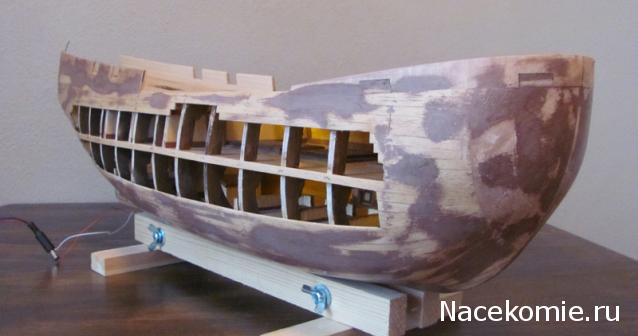

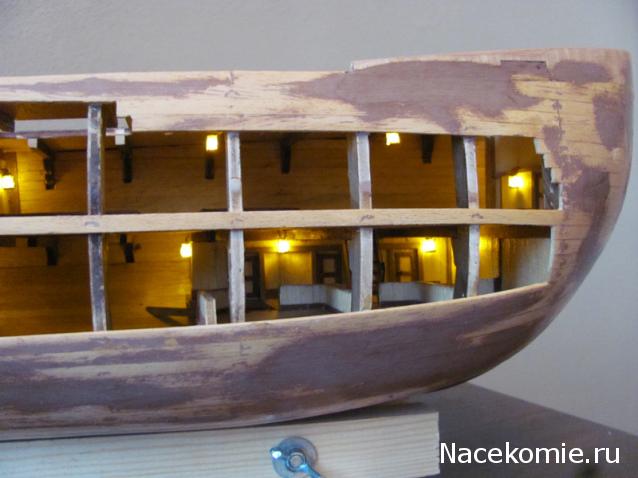

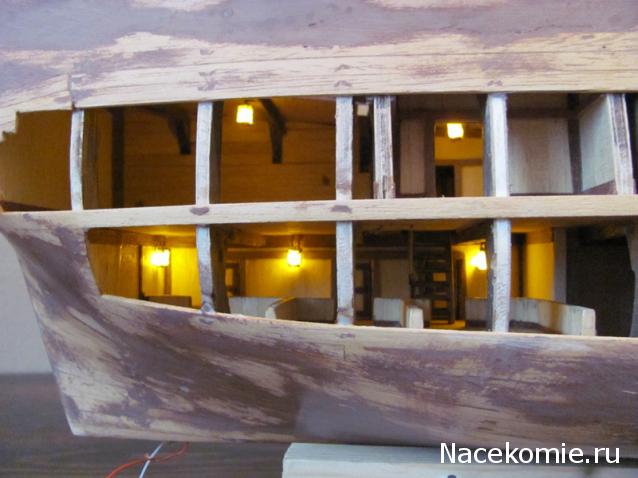

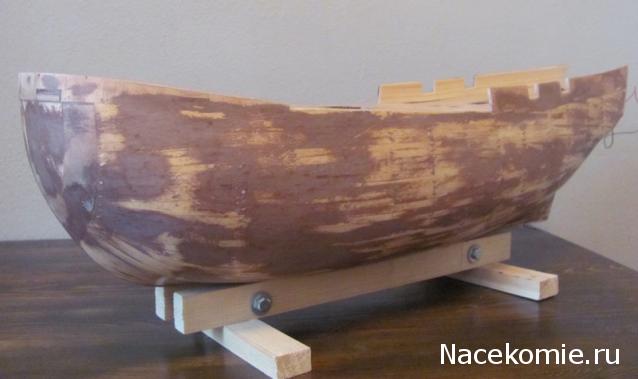

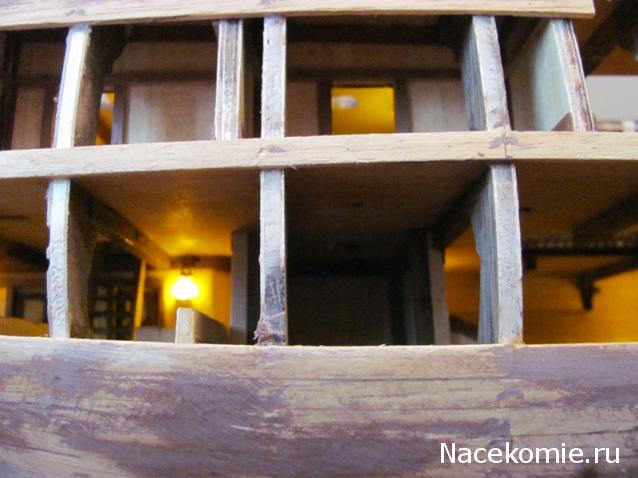

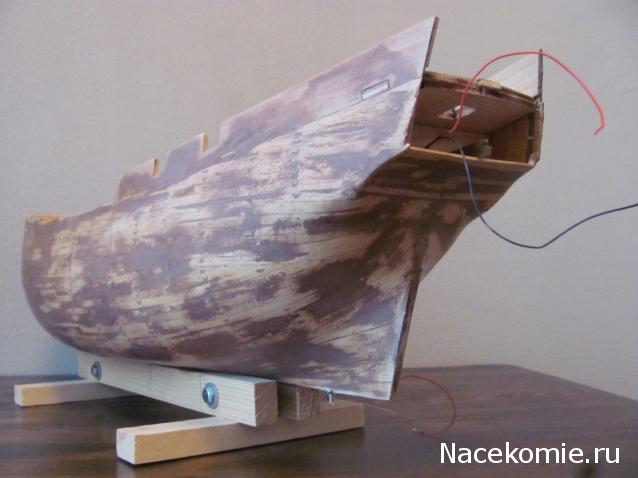

Вот моя работа на текущий момент. Корпус зашкурен, зашпаклёван, зачищен и загрунтован разбавленным водой ПВА в 2 слоя.

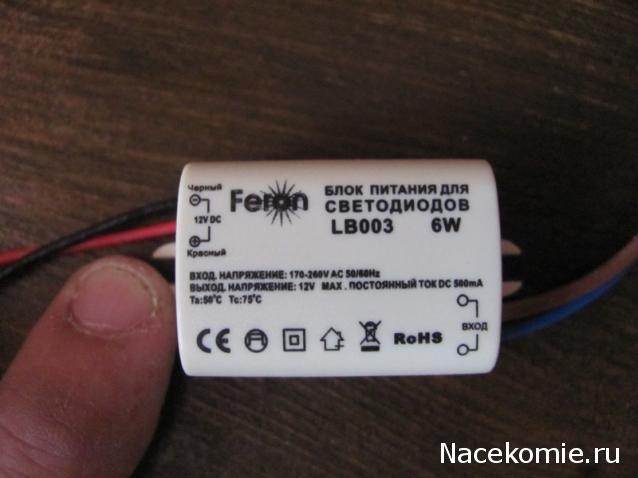

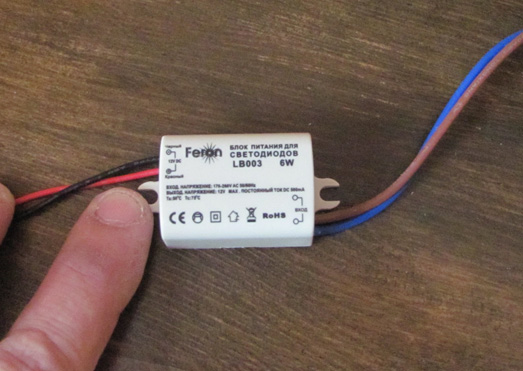

	Фото: Парусник Баунти - Сборка корпуса 1.jpg [ 24.46 Кб \| Просмотров: 1930 ] Парусник Баунти - Сборка корпуса 2.jpg [ 30.38 Кб \| Просмотров: 1930 ] Парусник Баунти - Сборка корпуса 3.jpg [ 97.83 Кб \| Просмотров: 1930 ] Парусник Баунти - Сборка корпуса 4.jpg [ 32.21 Кб \| Просмотров: 1930 ] Парусник Баунти - Сборка корпуса 5.jpg [ 20.53 Кб \| Просмотров: 1930 ] Парусник Баунти - Сборка корпуса 6.jpg [ 40.97 Кб \| Просмотров: 1930 ] Парусник Баунти - Сборка корпуса 7.jpg [ 41.06 Кб \| Просмотров: 1930 ] Парусник Баунти - Сборка корпуса 8.jpg [ 36.71 Кб \| Просмотров: 1930 ] Парусник Баунти - Сборка корпуса 9.jpg [ 26.07 Кб \| Просмотров: 1930 ] Парусник Баунти - Сборка корпуса 10.jpg [ 34.68 Кб \| Просмотров: 1930 ] Комментарий к файлу: Вот такой маленький блок питания на 12 вольт. Прячь, куда хочешь... Парусник Баунти - Сборка корпуса 11.jpg [ 93.62 Кб \| Просмотров: 1930 ] Парусник Баунти - Сборка корпуса 12.jpg [ 29.29 Кб \| Просмотров: 1930 ]

04 фев 2013, 14:42

vlad78

Зарегистрирован: 24 янв 2013, 12:55
Сообщения: 431
Откуда: КИЕВ

Re: Парусник Баунти - Сборка корпуса

отлично сделано smile_01

04 фев 2013, 15:10

Baseke

Зарегистрирован: 29 янв 2013, 18:28
Сообщения: 69
Откуда: Казахстан, Семей

Re: Парусник Баунти - Сборка корпуса

Здорово сделано. Планировал с закрытым бортом делать. теперь засомневался и все более склоняюсь к варианту с открытым бортом

04 фев 2013, 15:12

seawoolf

Зарегистрирован: 27 мар 2012, 14:45
Сообщения: 616

Re: Парусник Баунти - Сборка корпуса

А где же оранжерея?

04 фев 2013, 15:18

Vovancheg

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва

Re: Парусник Баунти - Сборка корпуса

Роман! Оранжереи пока нет! Может будет впоследствии. Втащим её по частям со скрипом... Таков нелогичный процесс сборки, предлагаемый издателем. Может он чего намутит с оранжереей?

04 фев 2013, 15:36

korbut

Зарегистрирован: 22 ноя 2012, 19:27
Сообщения: 2835
Откуда: Cамара

Re: Парусник Баунти - Сборка корпуса


	Фото: Парусник Баунти - Сборка корпуса Изображение 135.jpg [ 25.48 Кб \| Просмотров: 1893 ]

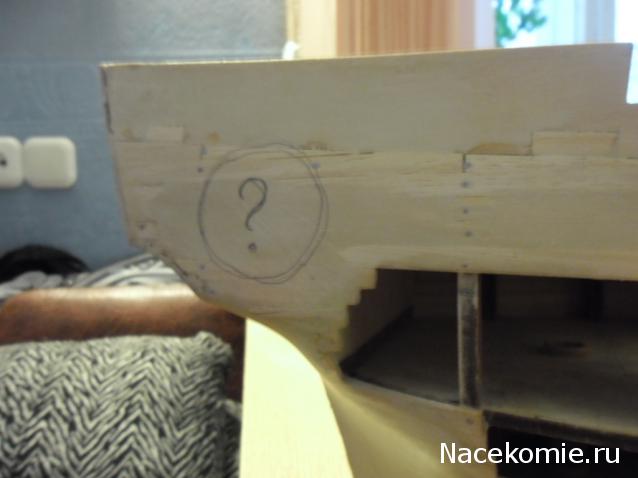

А я хочу сделать окна,но не пойму куда они идут,это и есть каюта капитана?

04 фев 2013, 15:43

Vovancheg

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва

Re: Парусник Баунти - Сборка корпуса

Да, это каюта капитана. Но прорези под раковины с окнами лучше пока не делать, т.к. мы не знаем их точное расположение.

04 фев 2013, 16:34

korbut

Зарегистрирован: 22 ноя 2012, 19:27
Сообщения: 2835
Откуда: Cамара

Re: Парусник Баунти - Сборка корпуса

А не в одну линию задних окон?

04 фев 2013, 16:37

Vovancheg

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва

Re: Парусник Баунти - Сборка корпуса

Не могу сказать точно. Но можно посмотреть в "Анатомии "Баунти". С этим пока лучше не торопиться. Окно прорезать всегда можно.

04 фев 2013, 16:38

seawoolf

Зарегистрирован: 27 мар 2012, 14:45
Сообщения: 616

Re: Парусник Баунти - Сборка корпуса

Окна идут в оранжерею, которая занимала всю корму

04 фев 2013, 17:54

Sir72

Зарегистрирован: 28 янв 2012, 10:04
Сообщения: 26
Откуда: Астрахань

Re: Парусник Баунти - Сборка корпуса


	Vovancheg писал(а): Вот моя работа на текущий момент. Корпус зашкурен, зашпаклёван, зачищен и загрунтован разбавленным водой ПВА в 2 слоя.

Приветствую. Если не сложно нарисуй схематично как ты добился 4мм толщину кильевой рамки при обшивке корпуса в районе ахтерштевня? Рейки стачивал или саму рамку, а доводил уже рейками? Заранее спасибо.

04 фев 2013, 18:22

Vovancheg

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва

Re: Парусник Баунти - Сборка корпуса

А чего рисовать? Просто напильником, надфилем и шкуркой доводил до нужного размера. У меня там, кстати, не 4мм, а 5мм. Вполне хватит. Далее по ахтерштевню подгоним. Оставил запас на дальнейшую обработку.

04 фев 2013, 18:31

Sir72

Зарегистрирован: 28 янв 2012, 10:04
Сообщения: 26
Откуда: Астрахань

Re: Парусник Баунти - Сборка корпуса


	Vovancheg писал(а): А чего рисовать? Просто напильником, надфилем и шкуркой доводил до нужного размера. У меня там, кстати, не 4мм, а 5мм. Вполне хватит. Далее по ахтерштевню подгоним. Оставил запас на дальнейшую обработку.

Рейки стачивал или саму рамку, а доводил уже рейками до нужной толщины?

04 фев 2013, 18:46

Vovancheg

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва

Re: Парусник Баунти - Сборка корпуса

Стачивал рейки черновой обшивки. Выше к транцу сточилось до фанеры. Но это нормально!

04 фев 2013, 19:12

korbut

Зарегистрирован: 22 ноя 2012, 19:27
Сообщения: 2835
Откуда: Cамара

Re: Парусник Баунти - Сборка корпуса


	seawoolf писал(а): Окна идут в оранжерею, которая занимала всю корму

Из за переборки теперь окно не двинешь,подсмотрел у Serbrievа(20 стр) он об этом позаботился smile_17

(МОЛОДЕЦ)
и стало все логично! ВСЕМ КТО НЕ ПОЛОЖИЛ ВЕРХНЮЮ ПАЛУБУ ПОСВЯЩАЕТСЯ!!!

Последний раз редактировалось korbut 04 фев 2013, 19:49, всего редактировалось 1 раз.

04 фев 2013, 19:21

vlad78

Зарегистрирован: 24 янв 2013, 12:55
Сообщения: 431
Откуда: КИЕВ

Re: Парусник Баунти - Сборка корпуса

подскажите длину бимса на 2 шпангоуте,а то сломал его и не могу выставить как должно.верхней палубы нет и по ней подогнать не могу.

04 фев 2013, 19:29

korbut

Зарегистрирован: 22 ноя 2012, 19:27
Сообщения: 2835
Откуда: Cамара

Re: Парусник Баунти - Сборка корпуса

А по 2 шпангоуту если померить?123мм

04 фев 2013, 19:35

vlad78

Зарегистрирован: 24 янв 2013, 12:55
Сообщения: 431
Откуда: КИЕВ

Re: Парусник Баунти - Сборка корпуса

огромное спасибо,теперь вырежу бимс и приклею шпангоут. smile_09

04 фев 2013, 21:09

Baseke

Зарегистрирован: 29 янв 2013, 18:28
Сообщения: 69
Откуда: Казахстан, Семей

Re: Парусник Баунти - Сборка корпуса

парни, а никто не задумывался над тем, что если палуба настелена из досок, соответственно нижняя часть палубы (которая потолок для более нижней палубы) должна быть также обшита рейками (для варианта с открытым бортом, естественно), а то как то нелогично получается, только палуба толстая станет что печально

04 фев 2013, 21:48
