Парусник Баунти - Сборка корпуса

+1
Еще на чертеже после посторного просмотра отсутствует все таки адмиральская (королевская) доска.

...а как по-вашему правильно ?...1/3 и ступенькой...

Добавлено спустя 1 минуту 26 секунд:

...а в чём это видется ?...

для первой палубы бимсов нет, а вот для второй бимсы ставятся, ну ведь размеры бимсов не такие большие что бы компенсировать такую большую разницу по уровню палуб.

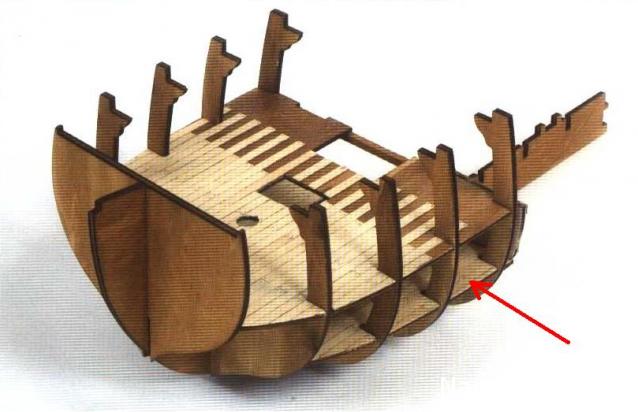

Вторая палуба будет однозначно такой же , вот ихний снимок:

От ondrik :Чертёжик Ваш не есть правильный, судя по раскладке палубы..

Очень хорошо что вы нашли ошибочку только просьба указать что и где не так прямо на фото, а то трудно догадаться что вы имеете ввиду....Хочется дойти до истины сообща к моменту когда потребуется клей

1. пока думая над 1/3 или 1/5, но учитывая масштабы буду склоняться к 1/3
2. адмиральская доска при настиле верхней палумы выполнялась толще и шире остальных досок настила, ее заправляли в небольшой паз в бимсах в связи с чем на ней отсутствовали элементы крепления (и видные стыки соединения при продолжении доски), на некоторых судах данную доску выделяли (цветом). Адмиральская доска делила палуму на правую и левую часть и шла точно по середине палубы. В случае если происходил крен корабля на доску устанавливался прибор (не помню как он назывался) для определения крена в отрытом море. (крен мог возникнуть при протечке.

Добавлено спустя 4 минуты 41 секунду:


Ну я не знаю, что Вы причипились к разнице уровней между палубами, это не принципиально в нашем случае, это все таки не авторский проект.
А по поводу раскладки на Вашем рисунке (фотографии) показана раскладка 1/2. А на самом первом варианте, довольно замысловатая раскладка по мне она 2на 1/4 (два на одну четверть).

Все, кому интересна раскладка палубы- на стр.37 основной ветки форума!
Для ленивых- раскладка 2/5.

На этом чертеже ее видно да и раскладку тоже..

А у меня вопрос. Обшивка будет двойной или в один слой? Просто на видео они говорят только про один слой общшивки....

двойной

Сто пудов 2 слоя.
А вот любителей Виктори ожидает ссссссюрпрайз --1 слой...................

Да ладно!...

Доброго времени суток,принимайте ещё одного баунтиста, в постройке парусников опыта не имею,но обучаем и соображалка немного работает,вопрос есть по палубному
настилу тот что дан в наборе как бы не совсем устраивает и хотелось бы сделать
другой. В основной ветке были даны две рекомендации орех и светлые породы дерева.
Один дока в модельном деле палубу из ореха раскритиковал и предложил берёзу,
копийно и главное можно стыбрить не дорого и много ,хотя орех возможно
смотрелся бы неплохо.Какие могут быть рекомендации по светлым породам дерева
для палубного настила. заранее благодарен за данные рекомендации.

100 пудов откуда взялись? ссылку в студию

В ЖУНАЛЕ №2 правый борт показан так там в один слой вроде!?

...и там и там фальшборт зашивается с 2х сторон...а ниже судя по фоткам 1...но это марока/щели могут светиться/шпакля вам в помощь...

Начал по-тихоньку готовиться к сборке корпуса. Купил два металлических уголка длинной 1м и шириной стороны в 3см - по 100 рублей шт. Буду из них делать стапель. Клей Момент-столяр 750 гр. - 143 руб. Меньше не было в магазине. Две струбцины по 30 руб (как в видео). Морилку Дуб - царицынские краски 0,5 л - 63 руб. Ну и всякую мелочь - уголок, метлинейка, стройнож, широкая кисть. Цвет Дуб понравился.

...с метал.уголком эт перебор...напилишься слихвой..чо люминь найти никак...

Т.е. люминь - это уже не металл?

Насчет струбцин.. Не покупайте дешевые струбцины с маркой "Спарта" (Sparta) !!!!! Отличительная примета - красная ручка. Это тупо одноразовое изготовление. 2-3 раза хорошо зажмете такой струбциной и привет - чашка прижимная вываливается. После 10-15 хороших использований она вообще может развалиться на составляющие. Пластиковые накладки на губках и на чашке начинают соскакивать при первом же использовании.

Хорошие струбцины с синей ручкой (кажися LUX называется). Отличительные особенности - пластиковые накладки рукой с трудом снимаются (у Спарты мизинцем снять можно). Подошва (если снять накладку) гладкая без облоя. Чашка прижимная литая и прижимается запресованным шариком (у спарты чашка штампованная, к винту крепиться клепкой)

Добавлено спустя 5 минут 16 секунд:


Вполне себе металл!! ))) Кстати помотался по ближайшим строй-магазинам... Мечтал найти именно алюминивые уголки. Индейская изба "фигвам"! Везде голимый металл с цинковым напылением. Из металла уголки делают со скругленным углом. Алюминивые были именно с прямым углом. Поеду на строй-рынок на досуге, может там найду правильные люминевые уголки...

Да, аллюминий, Искал именно металлический аллюминий в магазине.
Струбцины марки Крафтикс. Прижимают хорошо перекосов нет. Главное дешево.

Еще раз повторюсь. Очень понравился цвет морилки "Дуб" от "Царицинских красок". Это морилка не на водной основе, продается в стеклянной бутылке, еще называется "нитроморилка". На водной основе продается в пластиковой бутылке и стоит в 2 раза дешевле - брать не стал. Где-то прочитал, что от нее поверхность шероховатая становится.

Наносил морилку плоской кистью шириной 3см, вдоль волокон конечно. 1 слой.

...научен горьким опытом -(20.01.12) поехал сразу на рынок у частников ал.уголки б/у - 2м просили 300 , нашёл/поторговавшись/ за 200...а раньше в маг."Юный техник" навыбор чего-угодно было...ДИФСЫТ...
...прорвёмся...
