Hamper проверь почту я тебе прислал на 13 мгб файлик
Anatomy of the Ship - HMS Bounty. Другие легко в поисковике его можете найти и скачать. Удачи! Где конкретно я скачал даже сейчас и не вспомню(

мои инструменты, потихоньку приобретаю)

Добавлено спустя 1 минуту 24 секунды:

Вот чуть строчками выше я уже писал:

Uragan писал(а):
А кто нибудь маштаб М1:45 деталей проверял? Я новичек в этом деле, и решил начать не со склейки приобретенных деталей а с распечатки чертежей (благо в инете нашлось очень неплохие и подробные чертежи аж на 100 страниц, есть оригинальный чертеж и жертеж в М 1:1 к модели) и их изучению. Я взял оригинальный чертеж (на нем внизу отличная есть мерная линейка в футах, вот ей и воспользовался!!!!!) увеличил в масштабе 1:45 как указано в моделе и приложил первую деталь киля. Внешние обводы совпали , УРА!!!! Но....... уровни палуб внутри корпуса нет, может я не прав подскажите, а то модель будет открыта с одной стороны , хотелось бы как в оригинале. Проверить масштаб по вертикале оригинального чертежа у меня пока не представляется возможным, там нет такой линейки(((( , нужны какие то размеры известных деталей или высоты палуб что бы проверить , кто нибудь задавался таким вопросом? И если это так как с этим бороться что бы установить палубы на нужную высоту?

Буду пробовать сделать фото...

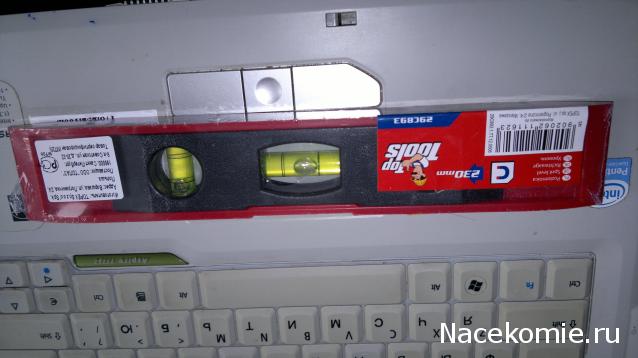

уровень мал

Добавлено спустя 2 минуты 15 секунд:

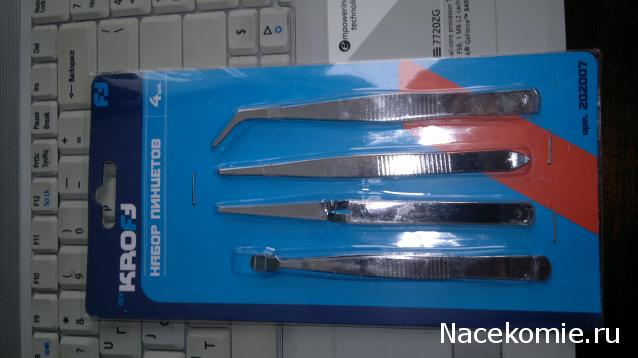

набор пинцетов

Добавлено спустя 52 секунды:
набор пинцетов

Добавлено спустя 1 минуту 54 секунды:

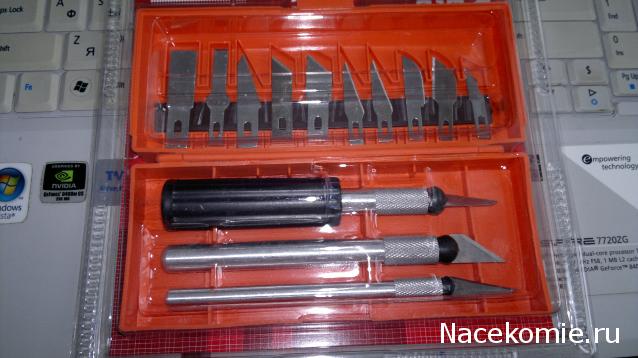

инструмент-2

Добавлено спустя 1 минуту 31 секунду:

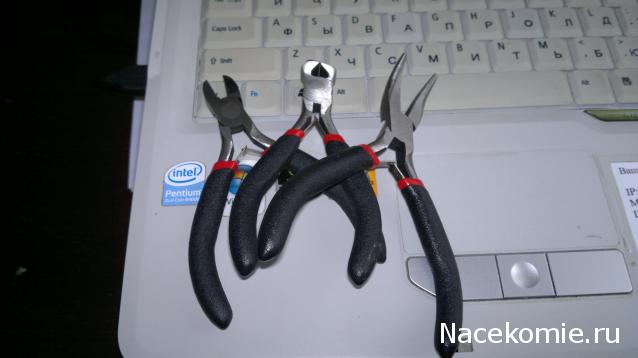

кусачки, бокорезы

Добавлено спустя 55 секунд:
кусачки, бокорезы

Добавлено спустя 1 минуту 53 секунды:
кусачки, бокорезы

Коллеги кораблестроители, подскажите как в деле данный нож:

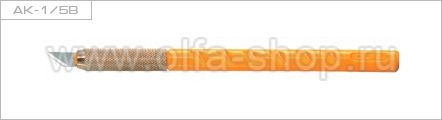

http://www.olfa-shop.ru/index.php?productID=180

Тут цанга пластиковая, но все же ОЛЬФА всеми так любимая!

инстументы

Добавлено спустя 1 минуту 8 секунд:
пинцеты наб

Добавлено спустя 51 секунду:
инстументы

Добавлено спустя 5 минут 50 секунд:
инстументы-3

Добавлено спустя 45 секунд:
инстументы-3

Возьмите нож Excel цена такая же но нож полностью металлический и цанга металлическая.

Вот та проблема о которой я писал, может кто что подскажет?

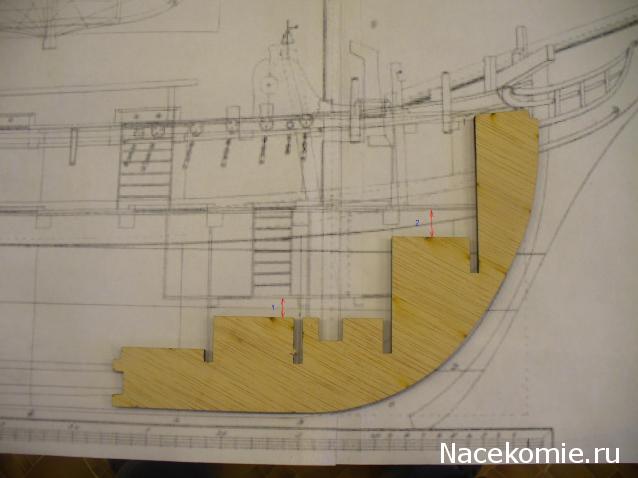

Цифрами 1 и 2 показаны разница в уровнях палуб( проверте может я что то не так сделал или приложил?

Вот не поверите, в единственном магазине что я пока нашёл остался только такой! Exel №1 есть по базе магазина в единственном экземпляре а продавцы не смогли найти)))) поэтому спрашиваю об этом ноже!

Кто-нибудь знает сколько примерно будет стоить доставка одного ножа с сайта Верфь на столе????

Масштаб 1:45 на данном чертеже получился такой что 10 футов = 67,73 мм , вроде все правильно, но на чертеже нет вертикальной линейки и масштаб проверить не могу может кто другой проверит . Спасибо!

Добавлено спустя 3 минуты 37 секунд:
Такое ощущение что уровни палуб занизили что бы лучше выглядел разрез и сверху корпуса можно было меньше срезать, может кто то в курсе , проясните данную ситуацию?

пинцеты наб

Господа, друзья, товарищи! Давайте закроем тему ножей. Тут вроде не форум любителей резьбы по дереву или холодного оружия. Вы, простите что резать то собрались??
Хотите путный нож- берите Excel. Не нашли, тогда любой с металлической цангой..

А разве у Вас в городе нет магазинов которые продают модели, попробуйте позвонить в Верфь и спросить если у них в Вашем городе постоянный заказчик, реализующий модели.
А так если не нашли нож, можете попробывать на первое время работать со строительным ножом, он типа канцелярского тока лезвия потолще.
Потом должен выйти набор инструментов как обещает Гастини.

Продолжу тему масштаба! М1:45.

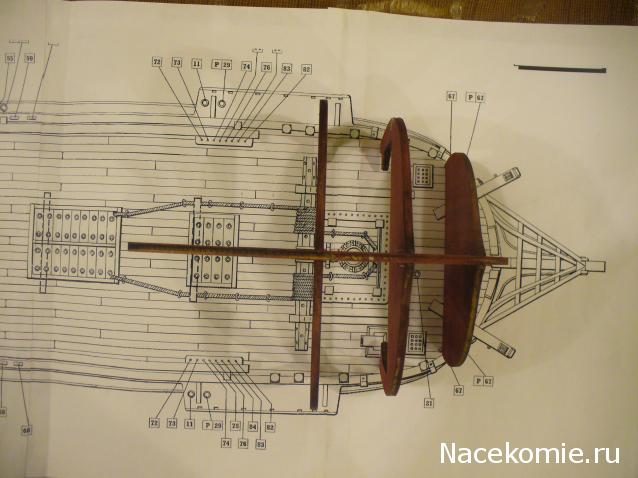

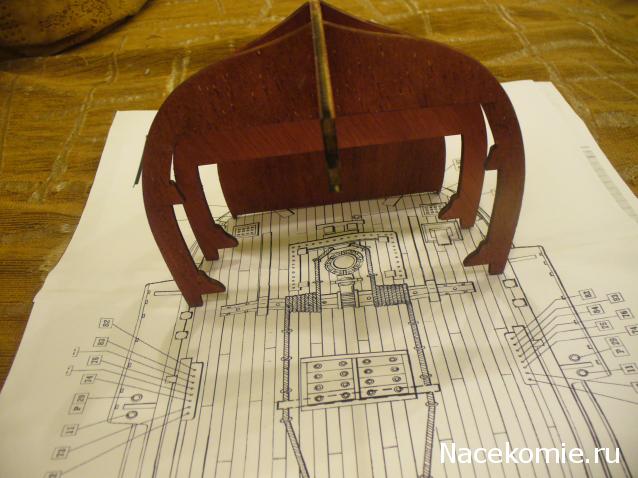

по отмасштабированному оригинальному чертежу распечатал вид сверху в том же масштабе, вот что получилось...
вроде все ок!

А Вы хотите адмиралтейскую модель изготовить?? Тогда должно быть 96 шпангоутов..

[quote\]А Вы хотите адмиралтейскую модель изготовить?? Тогда должно быть 96 шпангоутов..[/quote]
Я буду делать как в описании " с дыркой в правом боку" и шпангоутов будет столько сколько пазов на киле.

...обратите внимание на палубную раскладку...вот это красиво с адмиральской доской ...

Уважаемый Ураган, я не вижу тут проблемы в принципе:
Во-первых, наша модель разработка одной из компания на основании их чертежей, особое внимание у которых уделяется реальности в масштабе основных деталей, и модель расчитана на среднего сборщика;
Во-вторых, даже во время разработки самой Баунти, особое внимание уделялось расчетам шпангоутов (количество сборных часте в зависимости от вида корабля в одном шпангоуте доходила до 40) и килю с обшивкой, расчету растояний между палубами отводилась менее значимая роль (так даже при изготовлении копии корабля Баунти при съемках вильма Бунт на Баунте, построенное судно эксперты оценили на эдентичность с оригиналом на 85 %). Как видно из Ваших сравнений размеры корпуса почти идеальные.
В-третьих, если Вы внимательно посмотрите Вы не учитываете бимсы на которых стелились доски палубы, в нашем варианте нам предлагается сплошной настил на фанеру на 1 палубе однозначно, думаю что вторая палуба будет тоже из фанеры.

Добавлено спустя 1 минуту 58 секунд:



Вы я так думаю тоже будете выделять адмиральскую доску?

Уважаемый mitrich большое спасибо за ответ и всем кто откликнулся тоже, я новичек, но с чертежами работать люблю. При наличии чертежей хочется повторить автора чертежей.
На палубную раскладку внимание обратил , а с адмиралтейской доской вообще супер!!! не скрою, буду пробовать повторить когда придет время, а пока знакомлюсь с чертежами и брожу по палубам будущей Baunty.

Чертёжик Ваш не есть првильный, судя по раскладке палубы..
