Парусник Баунти - Сборка корпуса

Отвечу на первый вопрос. Дверь на первом шпангоуте выдумана.............для того, чтобы на этой стене хоть что-то было и могло привлечь внимание зрителя. В реальности стены не было и стены шли до самого носа. В партворке нос будет заполняться фанерой и малковаться.

Отвечу на второй вопрос:
Умом разработчика данного партворка не понять...от слов НИКАК и СОВСЕМ...поэтому на вопрос "зачем?" есть два ответа - "а штоб былО" и "а штоб нЕбыло" ))))...выбирай который больше по душе

Спасибо, ребята!
Я получил ответы на свои вопросы. Очень приятно общаться с Вами на этом форуме)))

завтра...вернее сегодня уже журнал с печкой будет...быстрее бы...не терпится посмотреть на это...это...это...блин даже слов нет как обозвать то что нам предложат сделать.

Так не терпится в очередной раз разочароваться?

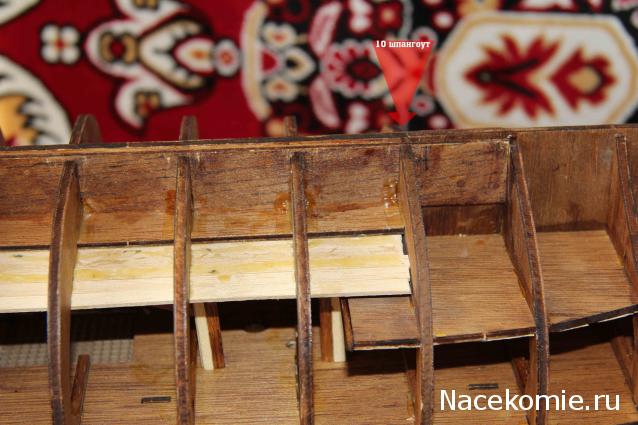

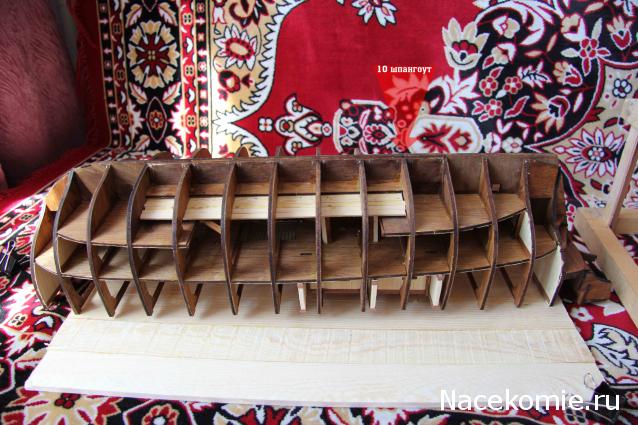

А я собрал таки переборки кают, и приклеел бимсы.... проблема на лицо... история с 10м пшангоутом повторяется.... Бимс ложится в переборки каюты чётко, а вот до опор злополучного шапнгоута не достаёт...так же как было при установке бимсов средней палубы, только щель появилась ещё и по левому борту..

Не совсем понятно, а следующий - 11 бимс случайно не задран вверх? Нормально лежит относительно переборки?


Можно посмотреть на это с другой стороны - так не терпится разобраться с конструкцией печек. Какие они на судне бывают, как устроены. И из тех издательских полуфабрикатов сделать свою, родную, любимую. Я стал спокойно ко всему относится. Более того, даже рад. В отличие от ЧЖ и Виктори, где мало что переделаешь или добавишь свое, на Баунти открыто огромное поле для творчества. Можно оставить все как есть, а можно и по своему сделать. Так что даже и хорошо, что все три партворка абсолютно разные. ИМХО.

Следующий 11й лежить ровно на своём месте, и все прочие тоже ровно легли, беда только с 10м шпангоутом...

Дмитрий, я не склонен думать, что у Вас бракованный шпангоут. Лекала одни. Значит, остается только две возможные причины - или перекос (но у Вас на фото вроде бы его нет) или шпангоут сел киль глубже, чем ему положено. Посмотрите на килевую рамку, перевернув модель. Может, линейку металлическую приложить. Как-то надо выявить дефект, прежде чем рекомендации давать.
Вообще, чтобы Вас больше не мучить. Сейчас задача №1 - подогнать бимс под палубу, чтобы она лежала на нем ровно, т.е. приклеить на шпангоут подкладки. На данном этапе палубе приоритет. Затем, уже при обшивке бортов планками, надо смотреть. Если есть перекос шпангоута, то один борт сошлифовывать, а на другой наклеивать полосу из шпона (в смысле планку 0.6). Но это уже потом.

Да, лучше сфоткайте с приложенной линейкой по 8-12 шпангоутам, перевернув саму модель. По прежней Вашей фотке из-за малой глубины резкости трудно что-то определить.

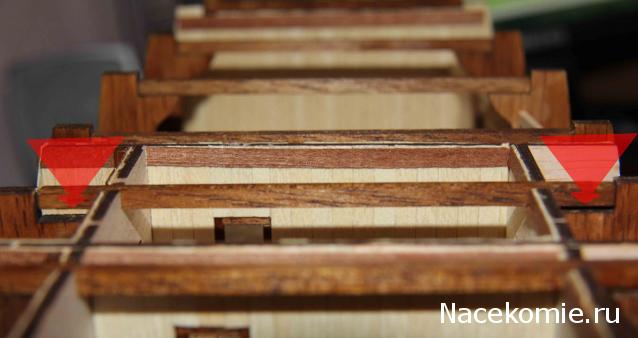

Вот снимки корпуса снизу, линейку прикладывал, ровно все...

А у меня еще зазор в 2мм остался между плинтусом и переборкой. Может Вы саму решетку относительно самого палубного проема влево сильно приклеили?

Да вроде ровно, так чтоб со всех сторон ровно стояла. Ну я вырубил плинтус, сейчас норм. Переборки встали на место

Не пойму ,у меня В 9 шпангоуте бимс ложится в пазы переборок доконца и сверху получается зазор 2мм между бимсом и верхней палубой . Если подлжить под бимс подкладку то зазор будет впазу переборок теже 2мм только под бимсом.

Да черт с ней, с переборкой. Главное - ПАЛУБА. Чтобы она не пошла винтом. А зазор между переборкой и бимсом можно "заштопать" планкой.

Коллеги...что будем делать с печкой? идеи есть? есть у кого изображение хотя бы как она должна выглядеть? и я так понимаю нам ее предложат впихивать через разрез в борту ?

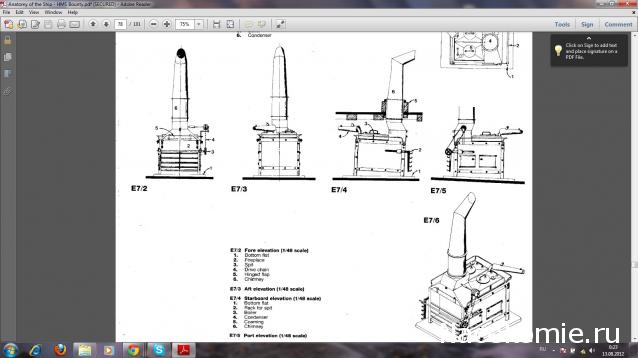

КЫСЬ, давно пора с анатомией ознакомиться. 78 страница во всех ракурсах.

Я думаю по печке пока спешить не стоит. В журнале сказано что работа над печкой продолженна будет позже. Так что ждёмс)

Да смотрел я в анатомии...мне бы сам вид...ну не знаю - из фильма там, может есть у кого фотка из корабля-музея...цвет\размер\текстура - вот это бы хотелось посмотреть, а то получается лепим не пойми чего

Подскажите, поверх фальшкиля после обшивки корпуса будет наклеиваться чистовая килевая планка, либо имеющийся каркас и будет выступать в роли чистового?

Добавлено спустя 5 минут 56 секунд:
Ну вот как выглядит http://www.arsenal-modelist.com/index.p ... _cm_01.jpg
http://www.arsenal-modelist.com/index.p ... _cm_00.jpg
А вот камбуз на HMS Victory http://www.stvincent.ac.uk/Heritage/179 ... /food.html
