Парусник Баунти - Сборка корпуса

вот мне чисто интересно...в 29 номере - мы приклеиваем бимсы по всей длине корабля...но если посмотреть на фото в журнале...вот это:

мы видим что за каютами средней палубы находиться оранжерея...теперь вопрос - будет ли она вообще ? если да то каким макаром ее туда запихивать? непосредственно перед приклеиванием верхней палубы или через обзорное отверстие в борту? тоже самое касаемо печки кока...у кого какие соображения?

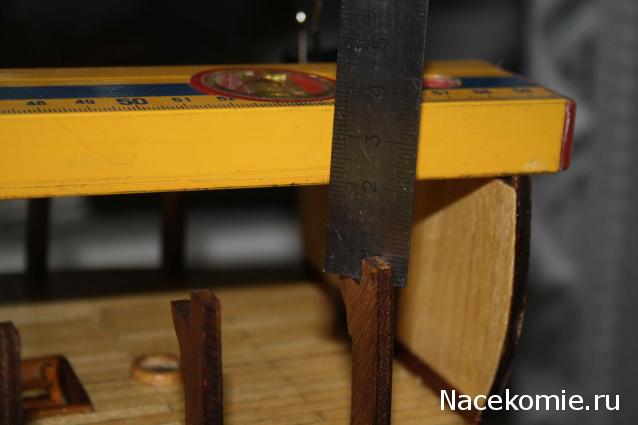

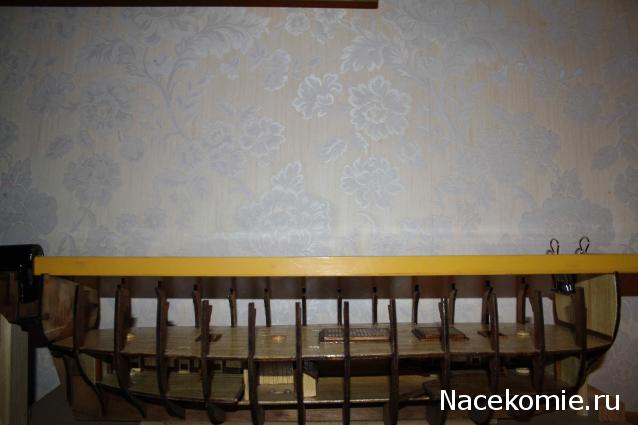

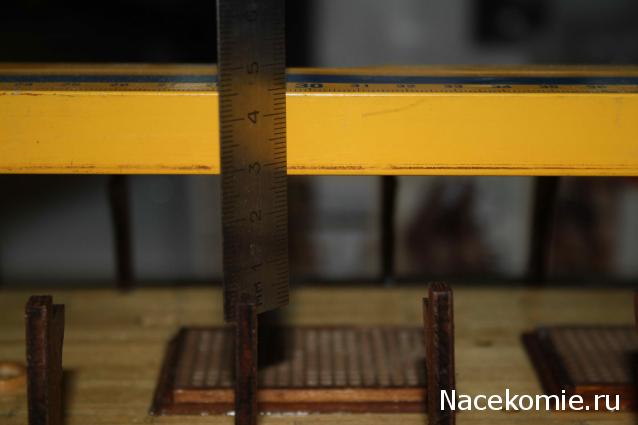

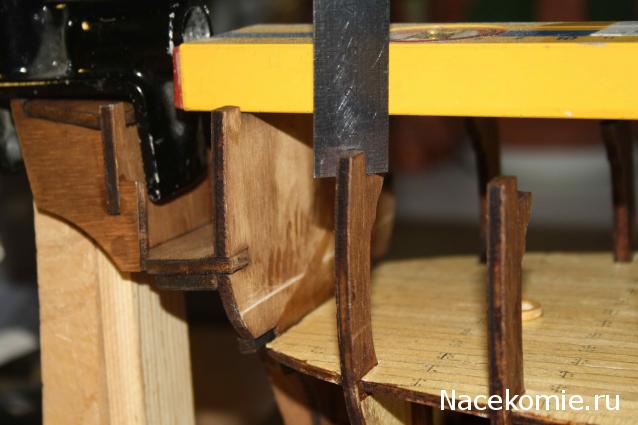

В дополнение к своему вопросу о верхней палубе, по рекомендации Berkut выкладываю фото.
Судя по разнице высот прогиб должен быть достаточно велик и по краям определенно крут?

Вопросы заставляют задуматься...

Что то уж очень у Вас велик перепад высот. У меня максимально 1,8см получается, а с учетом того, что еще будут бимсы, то 1,4см. У Вас смотрю 2,7см, крайние шпангоуты точно до конца вставлены?

Судя по фото - проблема с предпоследним шпангоутом. Он должен быть чуть ниже последнего, тогда погибь получается плавной. Есть возможность сфоткать, как он относительно киля, т.е. внизу? Будем думать. У меня краешек вылезает, что для малковки будет зер гут. Возможно, что придется его аккуратно подрезать, снимать и переклеивать.

Я ради общего интереса сделал аналогичные замеры.У меня перепад в середине около18 мм.

Соглашусь, чего-то у Вас перепад слишком велик, так не должно, наверное все же первый и последние шпангоуты не до конца вставлены.

Для KblCb:
Мы пока не будем приклеивать бимсы, просто покроем морилкой и установим "на сухую", потом действительно ничего туда не запихаешь.

Для Mikl:
Поддержу коллег serbruev, igorvik и Klark375. Могу предположить, что ШП 14 не "доехал" до своего посадочного места по крайней мере на 3-4 мм. На нашем фото того же узла видно, что средняя палуба (ее имитирует кусок фанеры) расположена вровень (и даже перекрывает) пазы креплений шпангоута 17 (деталь B из 26 номера).

Шпангоуты 16, 17 и 18 у нас расположены практически строго горизонтально относительно килевой рамки.

а как же инструкция № 29 ?

заставляет задуматься а будет ли вообще оранжерея и печка !!! это понятно то что по логике надо бы обождать с приклейкой бимсов.

Для Mikl

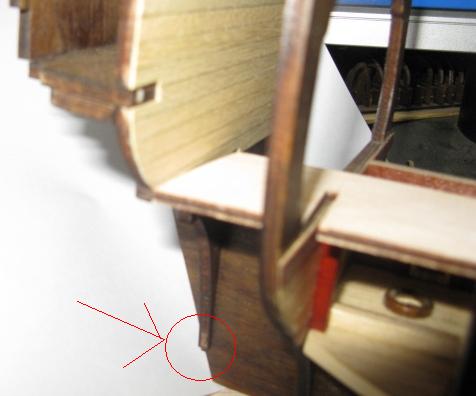

Посмотрите, это правильная посадка шпангоута.

Не забывайте еще малковка впереди, поэтому на данном этапе палубы приоритетнее.

Для KblCb:
1. К сожалению (или радости) данный журнал у нас в городе выходит с задержкой на неделю. Сегодня днем мне домой привезли только № 28.
2. При постройке данного парусника (мое личное мнение) нельзя слепо следовать инструкции производителя, т.к уже точно установлено, что его заявленные "музейное качество" и "самая точная модель" мягко говоря ложь.
3. Не удивлюсь, если производитель предложит нам и печку и детали оранжереи устанавливать "пинцетом сквозь приклееные бимсы".

Ну вообще-то это правильно. Иначе после ошкурки палубы и корпуса вся оранжерея будет в пыли.

Мужики, спасибо за подсказку.
"Косяк" обнаружен и уже в стадии исправления.

Я так смотрю, что и площадки марсов тоже изготавливаются из пластмассовой решётки! НЕПОРЯДОК!!!

А,чем,интересно,будут мешать приклеенные бимсы,если будет оранжерея,свободно пройдет в свободные пространства, но, конечно без монтажа средней палубы?

ну например тем что сама оранжерея (исходя из фото в журнале) это две минимум длинные лавки с отверстиями для горшков с саженцами либо четыре коротких лавки которые будут ставиться в два ряда...исходя из этих данных а так же беря во внимание расстояние между шпангоутами (соответственно и приклеенными бимсами) и размер "вырезки" в борту можно будет предположить что вся затея помещения данных атрибутов с помощью пинцета, мата и чье-то матери сведется почти к нулю из-за размеров этих самых лавок...с другой стороны можно конечно предположить что сборка будет производиться с помощью пинцета уже непосредственно внутри оранжереи предварительно впихнув туда детали...про печку вообще разговор отдельный потому как ее размер смущает в плане пространственного мышления...хотя вполне можно предположить что использованы фото одной модели а нам будут предоставлены детали другого масштаба - тогда закономерный вопрос - какое к черту соответствие здесь будет?

Есть еще один вариант, того что всего этого не будет, это типа как должно выглядеть, но в патворке всего этого не будет!

кстати да...как вариант...но если оранжереи может и не быть то печка быть обязана.

Дай, да Бог, но что-то на том фрагменте верхней палубы что мы получили, я не увидел отверстия под трубу, и что-то мне подсказывает, если печка и будет, то сделана она будет в стиле решеток, то есть лучше бы ее и не было бы.
