Парусник Баунти - Сборка корпуса

Кстати! Тем, кто не может утерпеть и все же приступает к склейке сейчас могу посоветовать "лекарство" от этого )))) Попробуйте сейчас освоить изготовление всякой такелажной мелочевки! Блоки, юферсы и тому подобное. Лафеты для пушек, канаты для оснастки, решетки... В журнале это все конечно будет, но на 99% могу предсказать, что будет это отстойного качества. Лучше все это сделать самому с лучшей детализацией. Пока освоите изготовление этой мелочевки и руку набьете и инструмент правильный для себя накопите.

[quote="Hamper"]Кстати! Тем, кто не может утерпеть и все же приступает к склейке сейчас могу посоветовать "лекарство" от этого ))))
Респект!!!
Бросайте, все кто начал набор корпуса собирать. Будет весь киль- получится модель, есть части киля- будет сабле-винто не пойми что. Сначала радость, потом в печку выброс.
Копите "дрова" и между 2-х ровных ДСП под пресс, пока всё не прикупите.
С настилом палубы тоже вопрос.. Раскладка 2/5 , но не 1/2. Длина реек никак не меньше 120мм дожна быть. В основной теме я поднимал сегодня вопрос, ещё с точным размером не определились с коллегой.
И морилкой до склейки не покрывайте- клей должен впитаться в дерево!!! А химия очень против этого!
Шкурку в автомаге берите. Я для малковки и черновой беру №120 сухую 3M
(Всё выше сказанное моё личное мнение).

А вот тут поспорю - если морилка, однозначно до склеивания, если краска, то без разницы.

Всё равно поры закупоривает древесины. На Батисте так налетел- сначала морил, потом клеил. Не понравилось. Единственный минус- морилка клей не закрашивает..
повторюсь- лично моё мнение, не оспариваю..

Первые два номера я сразу же купил в двойном экземпляре, все же первый опыт.

Расскажите именно в чем разница. Куплю я все шпангоуты и только потом начну сборку или буду собирать поэтапно? как я понял, сначала я соберу киль а потом буду сажать на него шпангоуты... А разница?

И я вовсе не спорю, а интересуюсь у более опытных людей

Все сводится к тому, что бы корпус стремился к идеалу по обводам, иногда отклонение минимальное, иногда видно невооруженным глазом. Тут все довольно тонко.

Посмотри на офф.сайте видео инструкцию. Там сразу видна засада с килем. Вот ты сейчас вклеил 3 шпангоута, а скоро надо будет удлинять киль и эти самые шпангоуты будут как бельмо в глазу. Лучше сначала сделать весь киль и 100 раз проверить его геометрию на ровность. Закрепить этот киль в стапеле, чтобы его не скручивало и только потом начинать вклеивать шпангоуты. Опять таки для лучшего контроля лучше к шпангоутам прикрепить бимсы (это такие "перекладинки" между "рогами" шпангоута) Закрепленные бимсы дают дополнительную степень контроля за геометрией. Ну примерно так - в первый и последний бимс ровно посередине втыкаем иголки и натягиваем между ними нитку. Остальные шпангоуты при вклеивании контролируем середину бимса по этой нитке.

Каждый вклеиваемый шпангоут лучше фиксировать на стапеле уголками или еще как-то. Наша архиважная задача довести скелет до первой обшивки с идеальной геометрией! Любой малейший перекос потом даст перекос всего корпуса после обшивки и это уже никак не исправить!

Так что шпангоутный набор это процентов 70 успешной модели. 15-20% бросим на обшивку. А остальное уже будет всякая мелочевка и декор, которую в большинстве случаев можно будет клеить, потом отдирать, переклеивать и переделывать. Корпус увы не переделаешь!

Расскажите именно в чем разница. Куплю я все шпангоуты и только потом начну сборку или буду собирать поэтапно? как я понял, сначала я соберу киль а потом буду сажать на него шпангоуты... А разница?

Герр Hamper очень правильно сказал. Я попроще, с его разрешения.
Киль т.к. он у нас составной и из фанеры, а не из МДФ, очень хорошо "ведёт". Вот и надо его собрать на идеально ровной поверхности ( типа кухонный стол..), весь и сразу, прижимая любыми приспособами, от струбцин, кастрюль с водой, 16-ти килограмовых гирь до пальцев терминатора на неделю а со шпангоутами как его лёжа положить?? Ровность стола проверяем метровой линейкой на просвет..
А потом шпангоуты.
Я про палубы ещё не решил, буду вклеивать или нет.. Просто дырку в борту оставлять не буду и мне они пох. Но тему поддержу чем смогу.

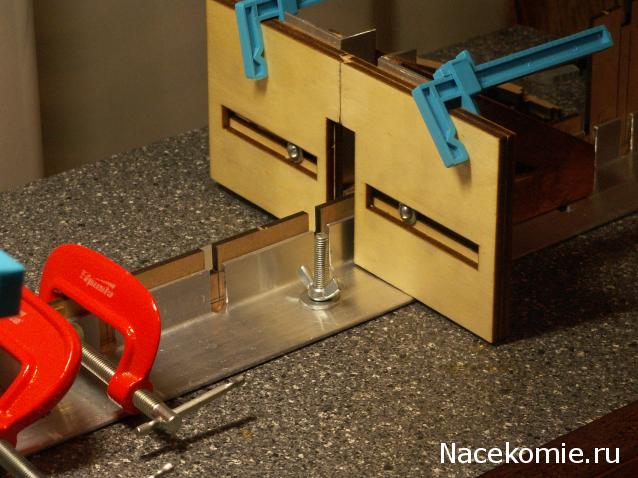

В качестве предложения вот такой стапель. Сейчас он под "Черную жемчужину", меняются уголки под пазы киля "Баунти".



Полная инфа здесь viewtopic.php?f=63&t=3059&start=20, все написано и зачем, и как, и почему покупные стапеле не подходят.

А кто нибудь маштаб М1:45 деталей проверял? Я новичек в этом деле, и решил начать не со склейки приобретенных деталей а с распечатки чертежей (благо в инете нашлось очень неплохие и подробные чертежи аж на 100 страниц, есть оригинальный чертеж и жертеж в М 1:1 к модели) и их изучению. Я взял оригинальный чертеж (на нем внизу отличная есть мерная линейка в футах, вот ей и воспользовался!!!!!) увеличил в масштабе 1:45 как указано в моделе и приложил первую деталь киля. Внешние обводы совпали , УРА!!!! Но....... уровни палуб внутри корпуса нет, может я не прав подскажите, а то модель будет открыта с одной стороны , хотелось бы как в оригинале. Проверить масштаб по вертикале оригинального чертежа у меня пока не представляется возможным, там нет такой линейки(((( , нужны какие то размеры известных деталей или высоты палуб что бы проверить , кто нибудь задавался таким вопросом? И если это так как с этим бороться что бы установить палубы на нужную высоту?

Ваууууу... Делись, где такое богатство нарыл?! Хочу-хочу-хочу!!! ))))) Или если можно, на мыло мне кинь - hamper@bk.ru

Добавлено спустя 3 минуты 35 секунд:


Одними тропками ходим )))) Я примерно такую же конструкцию сейчас выбрал.
Кстати! У тебя был шикарнейший эскиз того, как по плоскостям надо контроллировать скелет. Если не взражаешь, я тут его продублирую:

Действительно Вы бы не могли бы скинуть ссылочку где взяли такой подробный черчеж, я думаю он многих заинтересует, ну или хотябы выложите черчежи куданить на открытый торрент.
Заранее благодарен.

Vorobey, стапель сам изготавливал?

Шпангоуты новые будете выпиливать?

Шпангоуты новые будете выпиливать?


Шпангоуты новые будете выпиливать?
ну зачем выпиливать, может внутри нараститьуровень до нужного, но я бы хотел у профи спросить может кто откликнеться пока самому что нибудь делать, может я где то ошибся?

Уважаемый Uragan Вы бы сбросили ссылочку то на чечежи, что бы можно было их глянуть, а позже уже советовать. А самое главное Вы будете строить адмиралтейскую модель как предлагает Гастини или послностью ее обшивать?

Речь идет об этом месте:

Это понятно, но Вы то руководствуетесь чертежами которые где то нашли, я почему и прошу сбросить ссылку, что бы можно было сравнить с чертежами которые имеются.

Да чертеж этот уже на этом форуме выкладывали в посте где обсуждались выход номеров. Кому влом пролистать форум вот этот чертеж:

это оригинальный чертеж Baunty. У него внизу есть масштабная линейка если ее правильно отмашатбировать то весь чертеж будет в нужном масштабе.
Попробую сделать фотку вместе с деталью, сделаю выложу.

Жду фото, Вы так и не ответили Вы какую модель собираетесь строить адмиралтейскую какую предлогает Гастини или закрытую со всех сторон?
