ПРАКТИКУМ №7 1К17 Сжатие или "Ужасная Мстя - продолжение"
Саму статью я напишу позже и она будет достаточно краткой, остановлюсь лишь на ранее не освещенных моментах и новых технологиях. Надо сказать, что эта конверсия выполнялась больше месяца (командировки, шабашки) и шла тяжело: как-то все не получалось, валилось из рук, детали терялись под столом, декали рвались, аэр забивался, клеилось криво, потом приходилось отдирать, зачищать, снова клеить. Только пластиковых башен сделал 3 варианта по собственной глупости и невнимательности. Даже фото получились с какой-то вуалью в левом нижнем углу и виньетированием понизу. Но сделать эту машину я давно хотел (даже рассматривал вариант самопила корпуса из Ревелла+АСЕ) и потому упорно продирался сквозь самомозданные сложности.
Re: ПРАКТИКУМ №7 1К17 Сжатие или "Ужасная Мстя - продолжение"
englishchan писал(а):
Ну просто мастер - этим все сказано!
Ага, Вы здесь....
Итак, предпосылки для конверсии: 1. Шасси бОльшей частью остается прежним. Хотя в музее Задорожного и на единственном известном черно-белом фото Сжатие не имеет бортовых экранов, сносить их на РТ-шном шасси слишком трудоемко. Открываются безобразно толстые надгусеничные полки и совершенно неуместный стык нижней броневанны с верхом корпуса. Придется упиливать и имитации резиновых брызговиков (выбирать толщину). Наградой за все это будет безобразно лысая внутрянка за гусеницами и не менее безобразная верхняя ветвь гусеницы с толстым и покоробленым паяным швом. Поэтому переделываем шасси только в той степени, которой избежать нельзя: убираем держатель ствола (штейн)а заодно и почти всё с верхнего переднего бронелиста, убираем имитацию тросов и крюков сзади, делаем выхлоп двигателя и рельеф брюха. Я по ходу дела опробовал технику имитации амортизаторов и добавил поддерживающие катки (как на Коалиции, см. viewtopic.php?f=46&t=5945)
2. Башню делаем с нуля из подходящего пластика, оставив от РТ-шной одно днище, чтобы не иметь проблем сстаовкой башни на шасси. При этом боевой блок с объективами лазеров я сделал качающимся (судя по фото, углы качания там весьма невелики).
3. Обвес делаем с нуля за исключением командирского люка, который выпиливаем с освободившейся башни Мсты, пулемет тоже я решил в итоге доработать, а не делать "с нуля".
Поехали.
Как обещано, статья посвящена коллеге englishchan - самому преданному поклоннику серии "Практикум".
Как укрощать ходовую Мсты смотрим в топике про Коалицию. Удаляем бревно, вешаем катки обратно, Из отрезков литника, обмотанных проволокой я имитировал амортизаторы на 1,2 и 6 катках (остальные не амортизированы). Поддерживающие катки с рельефом я сделал на "токарном станке" из Дремеля (см. самый конец топика viewtopic.php?f=46&t=5330). Низ ванны делал по результатам работы коллег здесь: http://scalemodels.ru/modules/forum/vie ... 31700.html и здесь: http://karopka.ru/forum/forum175/topic9665/?PAGEN_1=2 Но вы можете воспользоваться фото днища Мсты, приведенными коллегой Pavka на фото, что на 6 странице топика про Мсту: viewtopic.php?f=28&t=5231&start=100 На фото видно, что выштамповки под торсионы сделаны из толстого пластика (заглушки отсеков на "мордочке" системного блока), концы торсионов из"сдвоенных" кусочков тянутого литника, рельеф и лючки из тянутого (полукругом) литника и фольги. Внутренние узлы крепления тяг устройства самоокапывания пришлось срезать и перенести. Имитаторы крюков на задней стенке срезаем до уровня площадок (кончики имитации тросов тоже), крюки попробовал выгнуть из "малых" (№10) скрепок для степлера, высверлил под них отверстия в центре оставленных площадок и вклеил на суперклей. Получилось железобетонно, можно тросы цеплять.
Теперь верх корпуса. На верхнем переднем бронелисте. стачиваем почти всё, кроме маленькой "палочки" (имитация проводки?) в левом верхнем (при взгляде анфас) углу листа. У меня справа возле самого крыла получилась небольшая впадина - увлекся стачиванием. Но я ее потом вышкурил до полной гладкости и она замаскировалась ограждением фары и габаритным огнем с проводкой. Рельеф переднего бронелиста хорошо фидно на фото прототипа и моем фото в неокрашенном виде. Ограждение фар выгнуто по методике из Практикума по Т-10, фары - Эльф (правая ИК с красно-черным стеклом) остальное проволока, тянутый литник и фольга. Выхлопное устройство сделано по методике и тому же шаблону, что и у Коалиции. Сзади стачиваем только тросы и "пупочки" задних габаритов, а мелкие выступы держателей тросов оставляем. Все операции по стачиванию, инструменты и приемы описаны в Практикуме по Т-10. Дремель (его аналоги) + фрезы, шарошки, полировальные диски и отрезные круги.
Делаем тросы. Длинный кусок медной проволоки (катушка с толщиной 0,25, куплена в магазине хобби для вязания-вышивания), примерно с полметра сгибаем два раза пополам, в 4 жилы. Ту сторону, на которой 2 свободных конца пару раз оборачиваем вокруг чего-либо (у меня - маленькая отвертка) и зажимаем в тиски. В две петли с противоположной стороны вдеваем крюк из толстой проволоки. При помощи пассатижей берем крюк и делаем несколько оборотов по часовой стрелке, задавая жилам направление будущей деформации. Потом крюк зажимаем в патрон мини-дрели или даже обычной дрели, натягиваем проволоку, держась за дрель и так, с натягом, включаем дрель. Мой дремель с мин. оборотами порядка 5000 об\мин пришлось включить на полсекунды. Жилы скрутились в красивый ровный тросик. Режем его в размер будущих тросов, затем делаем коуши. Как именно - ясно из картинок. Дуга из толстой проволоки клеится к концу троса а затем в 2 приема на суперклее оборачивается тонкой (мембраны творожков-йогуртов) фольгой. Методика доработана в сравнении с предыдущими Практикумами и теперь проста как мычание и не требует навыков начинающего ювелира.
Башня. Материалом послужила коробка от копакт-диска.Надо сказать, что прозрачный полистирол очень хрупок, но хорошо клеится, а вот черный чуть попластичнее. Первая моя башня была из прозрачного пластика, но ее пропорции были нарушены из-за невнимательности. Чем переделывать, проще показалось собрать новую. У новой тоже из-за невнимательности задняя стенка оказалась с "переломом", а должна быть прямая, вертикальная. Пришлось доклеивать клин на верх задней стенки, шпаклевать и вышкуривать. Привожу лишь итоговую выкройку, доработанную по завершающей, правильной, башне. Когда будете раскраивать, учитывайте толщину вашего материала. Раскрой проводится сначала процарапыванием, а затем прорезанием по канавкам-царапинам соответствующим инструментом (см. предыдущие Практикумы и посты про инструмент). После высыхания коробки проводится шпаклевание и вышкуривание, возможно, неоднократно. Внутри на расстоянии толщины поддона башни от РТ вклеиваются полоски пластика - они будут служить упорами для этого поддона с ушками стопоров башни. Если все сделано правильно, то практически придется обрезать лишь часть маски орудия, выступающую вверх, и два уголка сзади. Практически же подгонка делается так: втыкаем ушки поддона в ответные выемки на погоне башни, устанавливаем поддон по оси корпуса. Сверху кладем башню, по боковику из музея Задорожного подгоняем башню по видимым ориентирам на корпусе. Помечаем полученное взаимное расположение поддона и башни. Я же опять слегка извратился и восстановил оригинальное крепление поддона на винте и штыре, выломав держатели под них из "родной" башни.

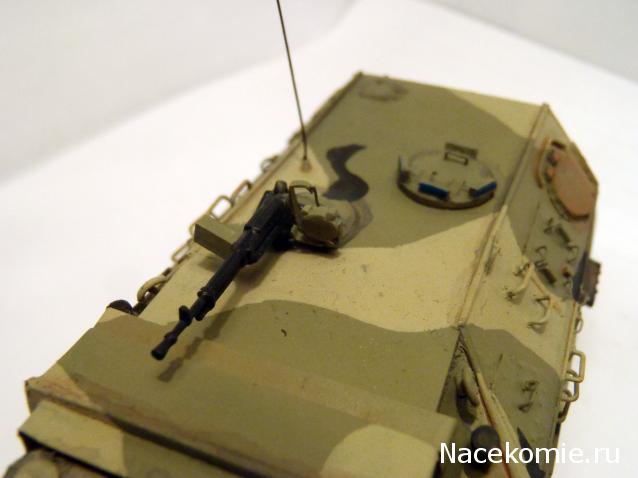

Обвес восстанавливаем по фото, пытаясь не столько измерять (очень большие перспективные искажения), сколько определять пропорции. Обратите внимание, что люк на левой верхней (наклонной) грани "двухслойный". На большем листе (с ручками вверху) установлена подъемная крышка на петлях вверху и с ручками внизу. Люки делаем из фольги, болты имитируем выдавливанием изнутри чуть тупым шилом. Толстые крышки и люки из "сыростирола" (он же "сметанка"), рельеф по периметру граней и всякие противокапельники из тонкотянутого литника, жалюзи за ржавым (видно, крышка вспомогательного движка) люком по левому борту набраны из полосок фольги на суперклее. Ручки из той же "вязальной" проволоки.
Боевой блок состоит из двух частей: внутренняя рамка, крепящаяся к башне, и внешний (надевающийся сверху) подвижный блок с объективами лазеров. Чтобы блок лазеров был врашающимся надо внутрь него вклеить на проставках держатели осей. На проставках, потому что держатели с осями должны быть "внутрее внутреннего". Впрочем, из картинок видно что и как. Обратите внимание, что передняя часть блока лазеров должна быть шире по периметру рамки примерно на миллиметр. Разметку объективов блока лазеров тоже видно на картинках. Отверстия под объектив высверливаются насквозь, рельеф создается из проволоки, кусков полистирола и фольги. Особую трудность вызвали у меня уплотнители вокруг верхней и нижней полосы объективов. Для их имитации я взял толстый пластик, высверлил в нем два отверстия, в которые вставил оправки - держатели циркулярки и отрезного круга от Дремеля. На эти оправки накрутил тонкой проволоки. Полученную вытянутую пружину раскусил на отдельные витки. Получилось 6-7 заготовок под уплотнители. При монтаже на суперклей 5 из них были изогнуты-деформированы, но 2 удалось установить так, что даже место разрыва не заметно. Козырек тоже из жести, но из толстой ("аэрофлотовский завтрак"). Рельеф защитных крышек объективов сделан из нарубленного пятаками литника, затем пятаки сточены на наждаке до нужной толщины.
Гранатометы Туча выточены из литника на Дремеле. Как уже заметили коллеги, они процентов на 20 вышли переразмеренными по длине и ширине крышки и поддона мортирок. Это связано с несовершенством моих резцов и недостаточным опытом токарных работ. На нижнем лобовом листе башни укреплены траки, которые я изготовил из кусков пластика и тянутых литников. (3Д модель трака можно глянуть здесь: http://scalemodels.ru/articles/5382-kak ... -1-72.html) Люк командира с пулеметом вырезан из донорской башни Мсты, второй выточен самостоятельно. А откуда взялся второй люк? Вот тут: товарищ пишет, что сам ходил к Задорожному и уточнил кое-какие непонятные ему детали. А самая непонятная, естественно, верх башни.Вот что он сделал: http://s47.radikal.ru/i116/1108/d8/fb52fc1a0d0ct.jpg и http://s017.radikal.ru/i438/1110/2c/029d20f82c79.jpg Я поверил ему в части второго люка и его формы, а также места крепления антенны. В отношении же пулеметной установки он явно дал маху. На многочисленных фото Мсты явно просматривается боевой прожектор, совмещенный с пулеметом, кусочек прожектора виден и на Сжатии у Задорожного: http://77rus.smugmug.com/Military/Milit ... seum-L.jpg На этом же фото видно, что смотровых приборов на комбашенке должно быть три: один крупный под станком пулемета, а два поменьше - симметрично расположены справа и слева от станка. У "бумажника" же их всего 2. Короче, доверяй, но проверяй.
В-общем, всё ясно кроме одного: как сделать объективы. Я прокрасил внутренности объективов серебрянкой, затем в несколько приемов нанес витражную, прозрачную красную краску и один слой фиолетовой. А надо было бы наоборот, пару слоев фиолетовой и один тонкий - красной. Было бы более похоже на оригинал.
Красил сначала аэрографом в зеленый, затем кистью камуфлировал. Номера нашел в ICM-овском БТР-152 (без крыши). Сверху задул полуматовым лаком Акан. Смывка, постшейдинг ржавчинкой, потертость резинотканевых экранов ходовой имитировал кистью, которая буквально кончиками волосков была окунута в темно-темно-серый, потом легкими касаниями нанес "сколы краски", а потом сухой кистью обтер по экранам, имитируя потертости.
Вроде всё.
18 окт 2012, 23:48
Pavka
Зарегистрирован: 23 май 2012, 05:16 Сообщения: 459 Откуда: Екатеринбург
Re: ПРАКТИКУМ №7 1К17 Сжатие или "Ужасная Мстя - продолжение"
Re: ПРАКТИКУМ №7 1К17 Сжатие или "Ужасная Мстя - продолжение"
Pavka писал(а):
Аплодирую стоя
Сэнкс
Вот, заметил опечатку: " Вот тут: товарищ пишет, что сам ходил к Задорожному и уточнил кое-какие непонятные ему детали." После "тут:" должна быть ссылка. http://only-paper.ru/forum/34-8129-1 ну, и до кучи сразу http://only-paper.ru/forum/8-9957-1 Стоит посмотреть хотя бы ради вида бумажных (рабочих!) гусениц.
Добавлено спустя 4 часа 26 минут 49 секунд: Ну что, фотик заработал ...
Да, еще забыл добавить, что с левой и с правой стороны башни лесенка наверх имеет разное количество ступеней, судя по фото у Задорожного. Я же сделал их одинаковыми, рассудив, что часть ступенек скорее всего просто утрачена. Вряд ли разработчики так экономили....
Re: ПРАКТИКУМ №7 1К17 Сжатие или "Ужасная Мстя - продолжение"
osho писал(а):
Отлично !! Но наверное стоило все таки взять катки и гуси из набора Ревелл. А то такая работа и бочонки вместо катков + гуси без гребней :(

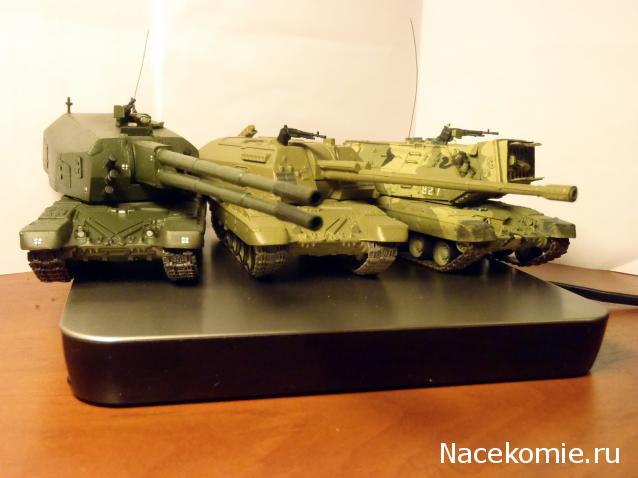

Спасибо, но предела совершенству нет и всегда есть тонкая грань, отделяющая реальный проект (с реальными сроками) от бесконечного улучшения (со сроками, уходящими в бесконечность). Короче, надо успеть сделать модель, пока не "перегорел" интерес к ней. В этом смысле взятие за основу Мсты от РТ вообще ни к чему, надо было лепить гибрид корпуса из Т-72 и Т-80, как люди делают. И там уже заморачиваться с гребнями, гусеницами, выхлопами, днищем по полной. Но это было бы: а) несколько вторично ("а-а-а-а, это как на скейлмоделс"), б) не имеет отношения ни к РТ, ни к Конверсиям (а значит, вы бы этого и не увидели), с) сроки исполнения уходят в бесконечность (см. тот же скейлмоделс), что ставит под сомнение само окончание проекта. Я же пилил не потому что "надо" или "людям обещал", а в удовольствие. Основная же проблема шасси от РТ отнюдь не катки и не гуси. Дело в том, что все известные фото Сжатия показывают отсутствие на нем резинотканевых экранов вдоль борта. Я думал как их спилить на РТ-шном шасси, но при этом упирался в проблему открывающегося сопряжения ванны и верха корпуса. Малой кровью исправить это не получалось, надо было заново делать всю ходовую. А еще без экранов стали бы видны и страшненькие катки и звездочки, и гуси без гребней. В сочетании с объемом переделок наверху проще было сделать корпус из пластика, скрестив "ежа с ужом". Далее см. пункты а), б), в) почему я этого не стал делать.
17 ноя 2012, 23:09
Dearon
Зарегистрирован: 16 янв 2014, 09:34 Сообщения: 16
Re: ПРАКТИКУМ №7 1К17 Сжатие или "Ужасная Мстя - продолжение"
Потрясающе! Я специально закупал лишних САУшек, чтобы сделать эти конверсии, но похоже вы не только меня опередили, но и сделали на порядок лучше, чем я бы смог)
Вы не могли бы выложить выкройки на башни "Сжатия" и "Коалиции СВ" в нужном масштабе?)
