Сообщение Соберите Танк Тигр - Информация и Фото реального танка
Танк Тигр Информация и Фото реального танка

В эту тему выкладываем реальные фото танка Тигр и его модификаций.

Танк Тигр полное название Panzerkampfwagen VI «Tiger I»
Длина корпуса 6316 мм,
Длина с пушкой вперёд 8450 мм,
Ширина корпуса 3705 мм,
Высота 2930 мм,
Клиренс 470 мм.
Боевая масса 56,9 т.
Экипаж 5 чел.
Год(ы) производства 1942—1944
Год(ы) эксплуатации 1942—1945
Количество выпущенных, шт 1355
Бронирование
Тип брони хромомолибденовая катаная поверхностно закалённая
Лоб корпуса (верх), мм/град. 100 / 8°
Лоб корпуса (середина), мм/град. 52 / 77°
Лоб корпуса (низ), мм/град. 100 / 21° — 80 / 65°
Борт корпуса (верх), мм/град. 82 / 0°
Борт корпуса (низ), мм/град. 62 / 0°
Корма корпуса (верх), мм/град. 82 / 8°
Корма корпуса (низ), мм/град. 82 / 48°
Днище, мм 28
Крыша корпуса, мм 28
Лоб башни, мм/град. 100 / 0°
Маска орудия, мм/град. 90 / 0°
Борт башни, мм/град. 82 / 0°
Корма башни, мм/град. 82 / 0°
Крыша башни, мм 28
Вооружение
Калибр и марка пушки 88-мм, KwK36 L/56
Тип пушки нарезная
Длина ствола, калибров 56
Боекомплект пушки 92
Углы ВН, град. —6,5…+17
Прицелы телескопический TZF 9a
Пулемёт(ы) 2—3 × 7,92-мм MG-34
Подвижность
Тип двигателя V-образный 12-цилиндровый карбюраторный жидкостного охлаждения
Мощность двигателя, л.с. 650
Скорость по шоссе, км/ч 40
Скорость по пересеченной местности, км/ч 20—25
Запас хода по шоссе, км 100
Запас хода по пересеченной местности, км 60
Удельная мощность, л.с./т 11,4
Тип подвески индивидуальная торсионная
Удельное давление на грунт, кг/см2 1,05
Преодолеваемый подъём, град. 35
Преодолеваемая стенка, м 0,8
Ширина преодолеваемого рва, м 2,3
Преодолеваемый брод, м 1,2


Фото:

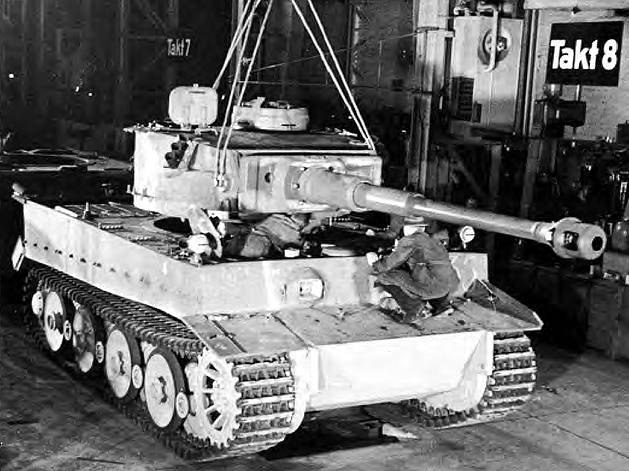

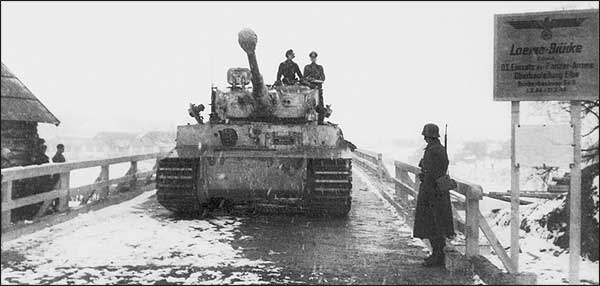

Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 0_5efdf_3e512aa4_XL.jpeg [ 45.28 Кб | Просмотров: 22470 ]
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 0_50bee_309d6db9_XL.jpeg [ 43.03 Кб | Просмотров: 22470 ]
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 9ue6.jpg [ 26.59 Кб | Просмотров: 22470 ]
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 13.jpg [ 9.4 Кб | Просмотров: 22470 ]
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 138.jpg [ 25.38 Кб | Просмотров: 22470 ]
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 503300vergleich35.jpg [ 34.3 Кб | Просмотров: 22470 ]
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 7427033_249f2064.jpg [ 40.95 Кб | Просмотров: 22470 ]
07 фев 2012, 19:01
Профиль
Аватара пользователя

Зарегистрирован: 17 окт 2011, 17:37
Сообщения: 803
Откуда: Московская обл. г.Можайск
Сообщение Re: Соберите Танк Тигр Танк Тигр
Какие фото выкладываем? От самого раннего до самого позднего?

Фото:
Вложение tank_tiger.jpg больше недоступно
Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка tank_tiger.jpg [ 115.61 Кб | Просмотров: 19578 ]
Фото:

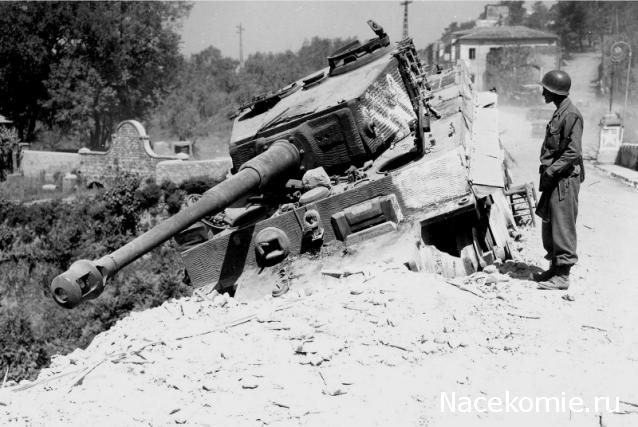

Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка Немецкий танк «Тигр» 508-го танкового батальона, подбитый в итальянском Кори.jpeg [ 55.14 Кб | Просмотров: 19564 ]


Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка Немецкий танкист осматривает след от попадания снаряда на лобвой броне «Тигра».jpeg [ 40.09 Кб | Просмотров: 19578 ]
07 фев 2012, 19:31
Профиль
Аватара пользователя

Зарегистрирован: 18 авг 2011, 12:05
Сообщения: 291
Откуда: Тольятти
Сообщение Re: Танк Тигр: Информация и Фото реального танка
Еще несколько фото.


Фото:

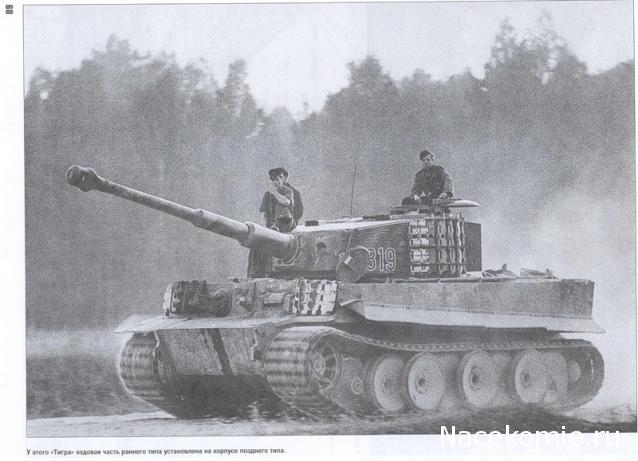

Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка Tiger_Tunis_08.jpg [ 26.59 Кб | Просмотров: 19213 ]
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка tiger_018.jpg [ 58.01 Кб | Просмотров: 19213 ]
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 1247834761_20090628-tank-tiger1.jpg [ 37.08 Кб | Просмотров: 19213 ]
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка ita_54.jpg [ 59.97 Кб | Просмотров: 19213 ]
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 1265873430_tiger1942-2.jpg [ 35.84 Кб | Просмотров: 19213 ]
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка t001.jpg [ 54.26 Кб | Просмотров: 19213 ]
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка t009.jpg [ 31.84 Кб | Просмотров: 19213 ]
13 фев 2012, 11:21
Профиль
Аватара пользователя

Зарегистрирован: 17 окт 2011, 17:37
Сообщения: 803
Откуда: Московская обл. г.Можайск
Сообщение Re: Танк Тигр: Информация и Фото реального танка
Интересная картина.
Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка Наступление немецких войск 5 июля 1943 года под Курском.jpg [ 38.1 Кб | Просмотров: 18905 ]


29 фев 2012, 10:37
Профиль
Аватара пользователя

Зарегистрирован: 17 окт 2011, 17:37
Сообщения: 803
Откуда: Московская обл. г.Можайск
Сообщение Re: Танк Тигр: Информация и Фото реального танка
Танки с баллонами


Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 34749984.jpg [ 42.35 Кб | Просмотров: 18765 ]
05 мар 2012, 23:21
Профиль
Аватара пользователя

Зарегистрирован: 01 май 2012, 08:24
Сообщения: 772
Откуда: Верхняя Салда Свердловская область
Сообщение Re: Танк Тигр: Информация и Фото реального танка
Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка dsc00312.jpg [ 40.78 Кб | Просмотров: 18155 ]
Фото:

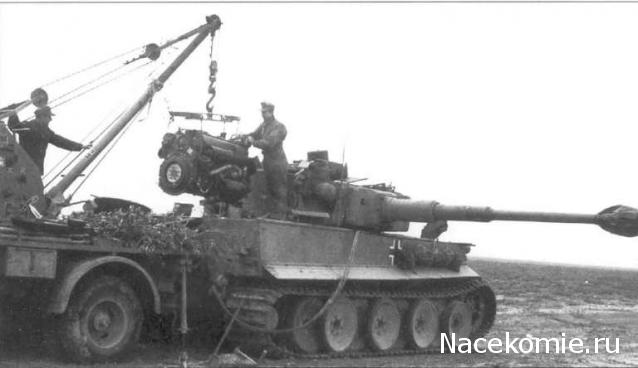

Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 1267874611.jpg [ 49.69 Кб | Просмотров: 18155 ]
Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка tigers_503_211_belgorod.jpg [ 54.93 Кб | Просмотров: 18155 ]

Еще несколько фото танка Тигр


06 май 2012, 17:08
Профиль
Аватара пользователя

Зарегистрирован: 17 окт 2011, 17:37
Сообщения: 803
Откуда: Московская обл. г.Можайск
Сообщение Re: Танк Тигр: Информация и Фото реального танка
Фото реального Самюрского танка "Тигр" (не музейного).
Фото:
Вложение Saumur Tiger 221 SS102.jpg больше недоступно


Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка Saumur Tiger 221 SS102.jpg [ 27.75 Кб | Просмотров: 18115 ]
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 221small.jpg [ 39.26 Кб | Просмотров: 18115 ]
07 май 2012, 13:47
Профиль
Аватара пользователя

Зарегистрирован: 01 май 2012, 08:24
Сообщения: 772
Откуда: Верхняя Салда Свердловская область
Сообщение Re: Танк Тигр: Информация и Фото реального танка
Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка img646hy3.jpg [ 59.34 Кб | Просмотров: 18101 ]
Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка tigr_501_afr_001.jpg [ 27.96 Кб | Просмотров: 18101 ]

Вот еще парочку нашел.


07 май 2012, 14:59
Профиль
Аватара пользователя

Зарегистрирован: 17 окт 2011, 17:37
Сообщения: 803
Откуда: Московская обл. г.Можайск
Сообщение Re: Танк Тигр: Информация и Фото реального танка

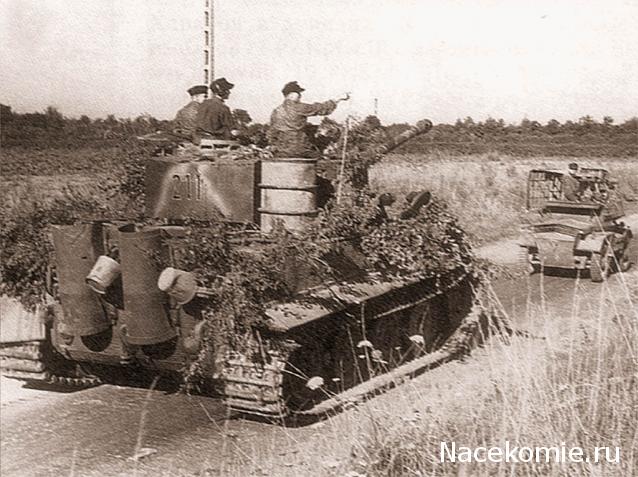

Еще №211
Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка Pz.Kpfw.VI Ausf.E Апрель 1944 г..jpg [ 60.88 Кб | Просмотров: 18093 ]

Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка Pz.Kpfw.VI Ausf.E номер «211». Апрель 1944 г..jpg [ 67.33 Кб | Просмотров: 18093 ]

Фото:

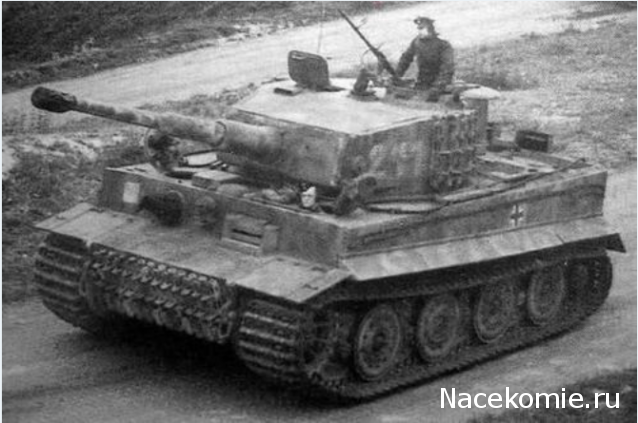

Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка pzkpfw-vi-ausf-e-tiger-heavy-tank-25.png [ 310.13 Кб | Просмотров: 18093 ]

Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка Тигр 211, подбитые солдатами 2-й новозеландской пехотной дивизии. Италия, апрель 1944 г..jpg [ 57.88 Кб | Просмотров: 18091 ]


И танк Тiger - Vimoutiers 1975г.


Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка Тiger vimoutiers 1975.jpg [ 67.78 Кб | Просмотров: 18091 ]
07 май 2012, 16:29
Профиль
Аватара пользователя

Зарегистрирован: 01 май 2012, 08:24
Сообщения: 772
Откуда: Верхняя Салда Свердловская область
Сообщение Re: Танк Тигр: Информация и Фото реального танка
Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 0_1294d_45429cc5.jpg [ 41.63 Кб | Просмотров: 18064 ]
Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 254.jpg [ 36.12 Кб | Просмотров: 18064 ]
Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 912_1.jpg [ 59.21 Кб | Просмотров: 18064 ]


08 май 2012, 08:51
Профиль
Аватара пользователя

Зарегистрирован: 17 окт 2011, 17:37
Сообщения: 803
Откуда: Московская обл. г.Можайск
Сообщение Re: Танк Тигр: Информация и Фото реального танка
Михаэль Виттман и экипаж его "Тигра" №S21
Фото:
Вложение Михаэль Виттман и экипаж его Тигра S21.jpg больше недоступно

Немецкий танк Курта Клибера (из роты М. Виттмана).

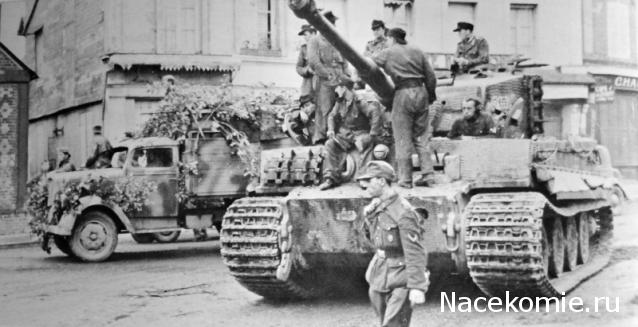

Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка Михаэль Виттман и экипаж его Тигра S21.jpg [ 67.19 Кб | Просмотров: 18051 ]

Новейшие немецкие тяжелые танки «Тигр» (PzKpfw VI «Tiger I») доставлены на боевые испытания на железнодорожную станцию Мга под Ленинградом, но машинам сразу же потребовался ремонт.
Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка Немецкий танк Курта Клибера (из роты М. Виттмана)..jpg [ 91.17 Кб | Просмотров: 18051 ]

Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка Немецкие танки на станции Мга под Ленинградом, лето 1942 года..jpg [ 54.5 Кб | Просмотров: 18051 ]

Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка Транспортировка поврежденного Тигра с передовой.jpg [ 25.31 Кб | Просмотров: 18051 ]

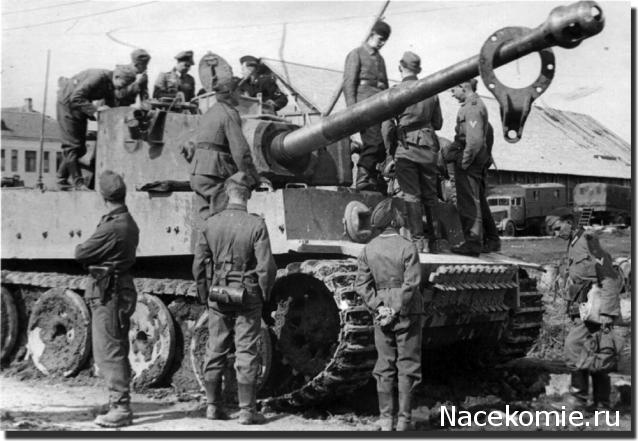

Фото:
Соберите Танк Тигр - Информация и Фото реального танка

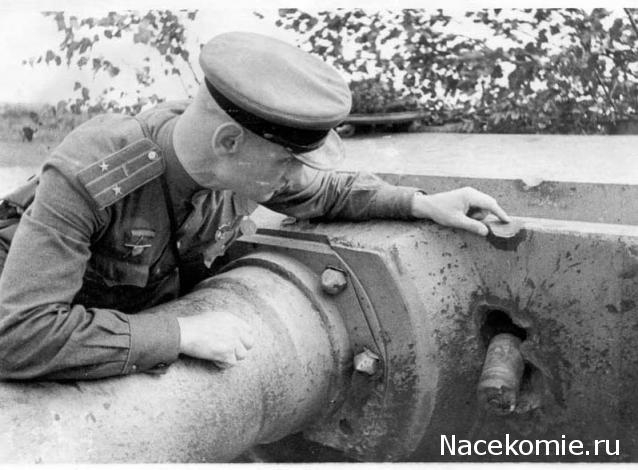

Соберите Танк Тигр - Информация и Фото реального танка Прямое попадание.jpg [ 53 Кб | Просмотров: 18051 ]


08 май 2012, 11:34
Профиль
Аватара пользователя

Зарегистрирован: 21 окт 2011, 21:59
Сообщения: 2897
Откуда: Саратов
Сообщение Re: Танк Тигр: Информация и Фото реального танка
...на последнем снимке smile_01 ...наводчику досталось не хило...


08 май 2012, 11:53
Профиль
Аватара пользователя

Зарегистрирован: 17 окт 2011, 17:37
Сообщения: 803
Откуда: Московская обл. г.Можайск
Сообщение Re: Танк Тигр: Информация и Фото реального танка
Daiv писал(а):
...на последнем снимке smile_01 ...наводчику досталось не хило...

Да уж, это ж надо так прицелится, что-бы попасть туда.


Последний раз редактировалось Takraft 08 май 2012, 19:01, всего редактировалось 2 раз(а).



08 май 2012, 11:56
Профиль
Аватара пользователя

Зарегистрирован: 01 май 2012, 08:24
Сообщения: 772
Откуда: Верхняя Салда Свердловская область
Сообщение Re: Танк Тигр: Информация и Фото реального танка
Daiv писал(а):
...на последнем снимке smile_01 ...наводчику досталось не хило...

Прямо снайпер стрелял какой то!


08 май 2012, 15:51
Профиль
Аватара пользователя

Зарегистрирован: 17 окт 2011, 17:37
Сообщения: 803
Откуда: Московская обл. г.Можайск
Сообщение Re: Танк Тигр: Информация и Фото реального танка
Танк под номером 211.
Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка Тигр-211 SS504.PNG [ 227.6 Кб | Просмотров: 17943 ]


12 май 2012, 12:24
Профиль

Зарегистрирован: 07 авг 2012, 23:41
Сообщения: 34
Сообщение Re: Танк Тигр: Информация и Фото реального танка
А есть схемы с размерами узлов Тигра? Особливо интересует схема узлов, расположенных в башне танка и казенника в частности. Именно с размерами


03 сен 2012, 15:51
Профиль
Аватара пользователя

Зарегистрирован: 31 окт 2012, 15:48
Сообщения: 20
Откуда: Ногинск
Сообщение Re: Соберите Танк Тигр: Сборка Корпуса

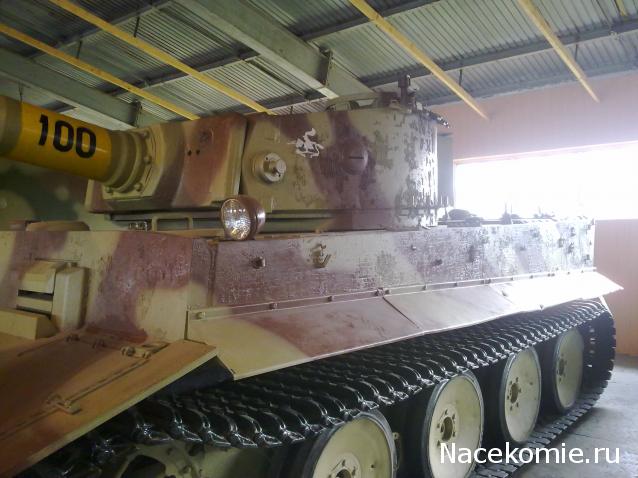

Здравствуйте господа моделисты! Давно искал форум по сборке Тигра, но находил только зарубежные и вот НАШЕЛ!!! Прочитав понял, что многое из того что сделал не совсем правильно.Делал по журнальным рекомендациям и смекалке. Немного позже выложу фото того что сделано т.к. сейчас на работе. Ну а пока фото из Кубинки, где побывал в прошлом году.Эх! Знать бы что будет столько вопросов - подробнее бы пофоткал.

[size=85][color=green]Добавлено спустя 7 минут 13 секунд:[/color][/size]
Фотки конечно не фонтан,однобокие, но думаю кое в чем полезные. Да! Фары конечно не в счет smile_03 . Зовут меня Дмитрий, рад буду в дальнейшем вашим советам и рекомендациям.


Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 12092010438.jpg [ 35.66 Кб | Просмотров: 16363 ]
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 12092010439.jpg [ 47.53 Кб | Просмотров: 16362 ]
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 12092010440.jpg [ 47.25 Кб | Просмотров: 16362 ]
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 12092010441.jpg [ 48.34 Кб | Просмотров: 16362 ]
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 12092010455.jpg [ 61.65 Кб | Просмотров: 16362 ]
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка 12092010458.jpg [ 38.07 Кб | Просмотров: 16362 ]
01 ноя 2012, 14:32
Профиль
Аватара пользователя

Зарегистрирован: 17 окт 2011, 17:37
Сообщения: 803
Откуда: Московская обл. г.Можайск
Сообщение Re: Танк Тигр: Информация и Фото реального танка

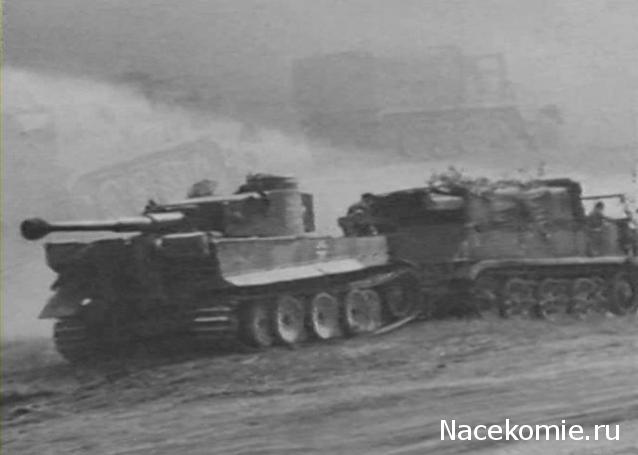

В атаке "Тигры" и "Пантера". (Жуковский)
Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка Танковое наступление.jpg [ 27.35 Кб | Просмотров: 14362 ]


05 мар 2013, 22:36
Профиль
Аватара пользователя

Зарегистрирован: 14 ноя 2011, 22:33
Сообщения: 145
Откуда: Москва
Сообщение Re: Танк Тигр: Информация и Фото реального танка

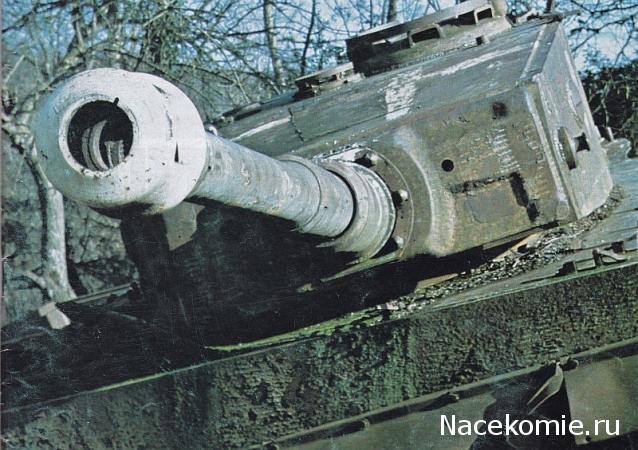

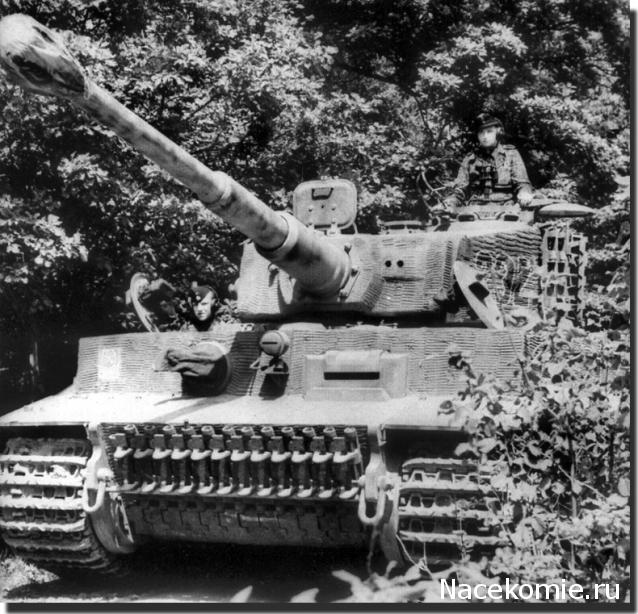

Вот такой оригинальный циммерит.


Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка Циммерит.jpg [ 72.83 Кб | Просмотров: 14348 ]
06 мар 2013, 00:58
Профиль
Аватара пользователя

Зарегистрирован: 15 янв 2012, 12:40
Сообщения: 248
Откуда: Москва
Сообщение Re: Танк Тигр: Информация и Фото реального танка
За моей спиной трубы "Хеншель", тот самый завод где делали танк Тигр, теперь там завод и центральный склад "Фольксваген"


Фото:
Соберите Танк Тигр - Информация и Фото реального танка
Соберите Танк Тигр - Информация и Фото реального танка DSC01893.JPG [ 40.99 Кб | Просмотров: 14189 ]
12 мар 2013, 10:30
Профиль
Показать сообщения за:  Поле сортировки
Ответить на тему   [ Сообщений: 26 ]
На страницу 1, 2  След.


   Похожие темы   Автор   Ответы   Просмотры   Последнее сообщение
Нет новых сообщений КОНКУРС: Лето!Ах, лето!! ФОТО

в форуме Обменник - Кукольная миниатюра

ArinaDoll

18

8484

04 июл 2015, 04:15

Inturist Перейти к последнему сообщению

Нет новых сообщений Как "лечить" фото

в форуме Обо всем

сверчок

16

6566

14 дек 2010, 22:22

AMG55 Перейти к последнему сообщению

Нет новых сообщений Ferrari Collection №2 Ferrari FXX фото модели, обсуждение

[ На страницу: 1, 2, 3, 4 ]

в форуме Ferrari Collection

Анастасия7

67

179923

19 мар 2013, 15:20

Skyline Перейти к последнему сообщению

Нет новых сообщений "Батиста" и секция. Фото из Харькова

в форуме Общие темы и Прочие серии-сборки кораблей

Gorynov

8

20533

16 фев 2014, 22:00

Gorynov Перейти к последнему сообщению

Эта тема закрыта, вы не можете редактировать и оставлять сообщения в ней. Конкурс "Осенний марафон" - фото, 1-й тур

в форуме Тракторы: история, люди, машины

autosssr

7

10208

06 окт 2016, 04:25

denbor Перейти к последнему сообщению


Кто сейчас на конференции

Зарегистрированные пользователи: alfredatr2, Crazytomat, DrUdler, gekki66, Google [Bot], Google Adsense [Bot], GoshaGo, ISP, ivanych, KolyanAn, Laker, lucyrk60, Majestic-12 [Bot], Mimush, razor, rubyes69, shin, valerieos3, Yandex [Bot], Yandex Direct [bot], Yandex Images [Bot]

деагостини дамы эпохи, феррари журнальная серия, Искусство Рисования и Живописи подписка, Собери Телескоп отзывы
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять Фото

Найти:
Журнальные серии ДеАгостини и другие коллекционные издания Партворки.

2010-2017 Форум о журнальных коллекциях Deagosini, Ашет коллекция, Eaglemoss и других издательств.

При использовании материалов сайта активная ссылка на сайт обязательна!

Рейтинг@Mail.ru Rambler's Top100
