Выкладываем фотографии результатов наших трудов по сборке "Тигра". Делаем фотоинструкции для новичков в моделизме, хвалимся, спрашиваем, получаем ответы на вопросы, обсуждаем сборку.
Грамотность приветствуется ;)

Правильно, чему удивляться, было бы желание и энтузиазм.

Так, давненько меня не было. Однако я сборку не бросал. В основном возился с башней, особенно с механизмом крепления пушки, там много непонятного было - и дело продвигалось медленно.
По порядку:
1. Отпилил на крыше башни планку, она не вписывалась в размеры и фотки, потом яснее будет что я имел в виду.

2. Снизу башни точно так же отпилил кусок, указанный красной линией. У хатчета там низ башни вровень с щеками, а на самом деле щеки должны выступать. Так же вы видите как я спилил циммерит на переднем срезе щек башни, а так же зашпаклевал их и сделал срез щек параллельным друг другу, у хатчета там угол был. На танках никогда на этот срез циммерит не наносили, потому что он за маской пушки был.
Ещё сверху и снизу вы можете видеть так называемый splash guard - три полоски с отверстиями крепежа - об этом можно почитать тут http://tiger1.info/EN/MantletProtector.html
там так же и вообще форма этого участка показана

3. Тут можно видеть как я обработал вырез под люк, а так же частично узреть порог башни, юбку башни и крепления на пороге. Но я все это уже выкладывал вроде.

4. Тут делал крепления пушки со стороны башни. На фотке почему-то всё ужасно при таком освещении, на самом деле там всё не так грубо выглядит. Плюс по черновому помалевал кисточкой чтобы показать красным затычки для отверстий, куда масло заливали чтобы механизм подъема пушки смазывать. Буду там ещё домазывать шпаклевкой и шкурить

5. Еще несколько фоток защиты и среза башни спереди сверху и снизу

6. Тут я начал делать ответную сторону со стороны маски пушки. Даже получилось на зубочистках соединить пушку с башней и она вращалась но фоток вращения нет, я залепил маску эпоксилином и оно сохнет сейчас

Я с такими навыками скоро весь танк смогу из эпоксилина вылепить, чего только из него не делал. Крепления сейчас сохнут, буду их потом стачивать, сверлить и обрабатывать. Ещё видно отверстие под пулемет. Когда будет сам номер с пулеметом - рассверлю его и буду делать крепление.
7. Тут сделан люк в полу башни, петли рабочие из кокакольной жести. И черновая заклейка ящика башни без обработки

8. И моя гордость, жена называет этот гидравлический агрегат "бегемотиком"

Я его пока в металл покрасил, но потом поверх в красный покрашу с потертостями. Вроде воспроизвел всё, что там было, все болты и прочее. Потом правда оказалось, что он у нас переразмерен и вместе с ногой башни не лезет. Заднюю часть наверное слегка укорочу, и спереди перенесу точку вращения. Тогда должно влезть.

Вживую всё выглядит гораздо лучше, через фотик все шероховатости преувеличиваются как то, вживую за такое глаз не цепляется даже при рассмотрении вплотную.
Дальше буду доделывать крепление пушки к башне и ставить пол башни на ноги.
За корпус брался по минимуму, там переделки в 100 раз легче в сравнении с башней.

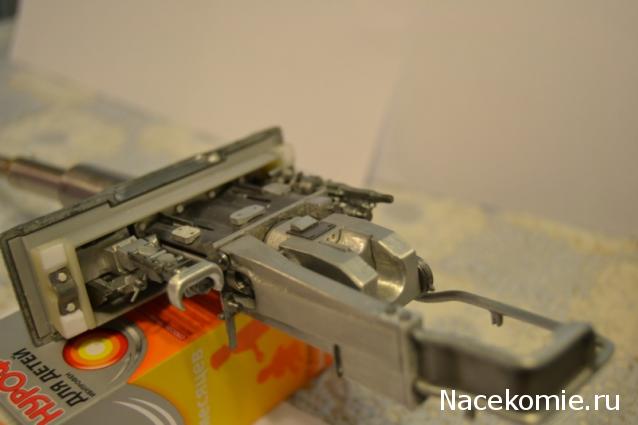

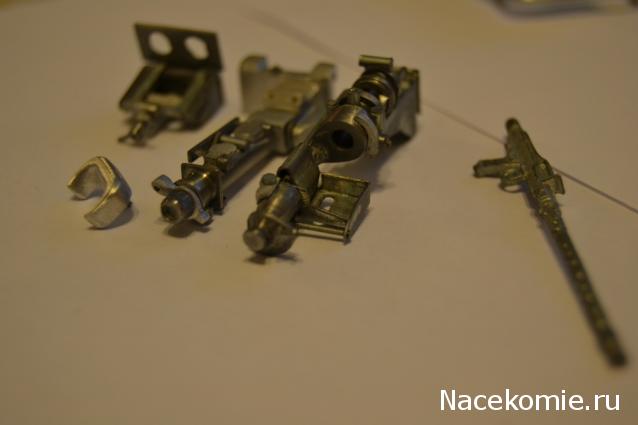

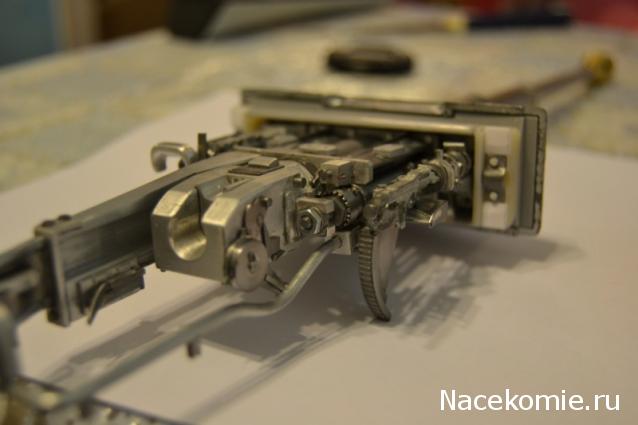

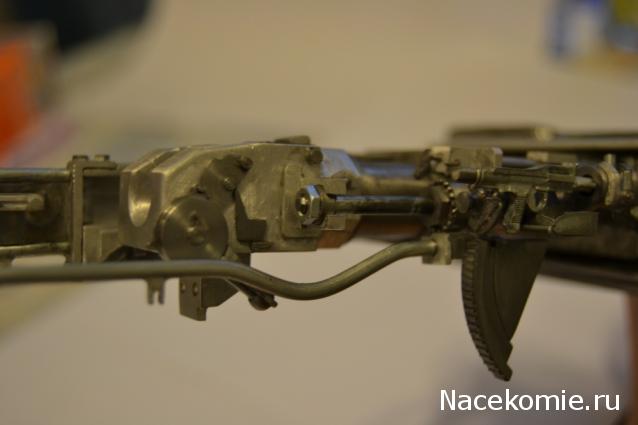

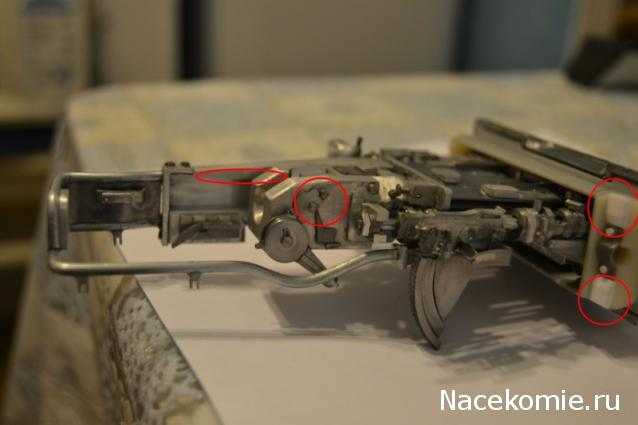

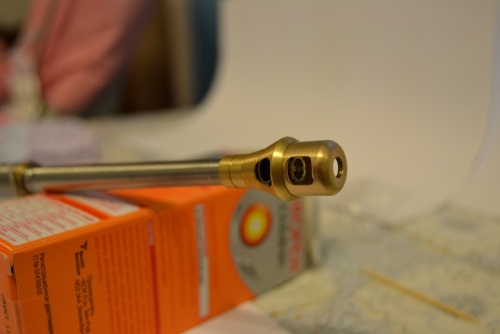

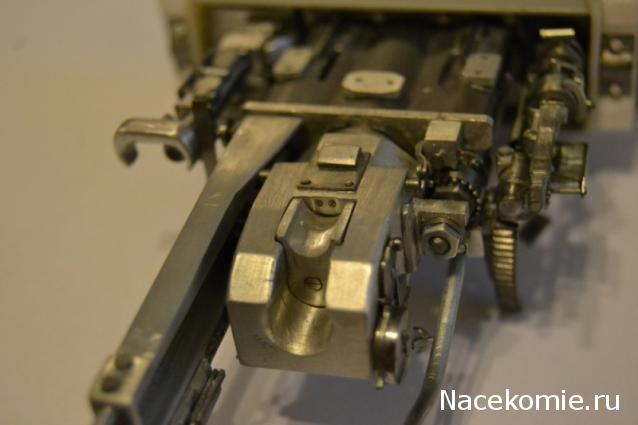

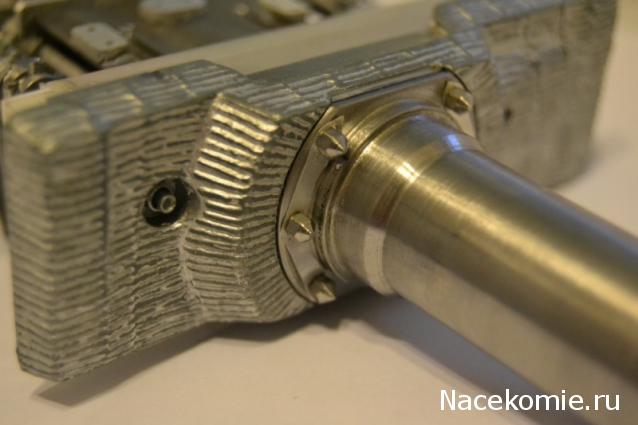

Почти закончил пушку, остались мелочи тапа головок болтов. Красным выделены касяк(размер больше чем надо) и недоделка (нету фрезы подходяшего диаметра). Еще надо отрегулировать откат , а то чуток подкусывает, правое ухо надо переклеить чуть пониже.

вотето что называется ровные руки !!! супер ! респект и уважуха ! с такими темпами и стрелять скоро будет :)

Уважаемый, дело не только в прямых(кривых) руках, но еще и в большом желании это сделать.
У меня так: есть желание - делаю, нету желания - занимаюсь другим делом.

Коллеги! Планирую сделать ленту к зенитному пулемету (из шлейфа для компа кому интересно) Есть у кого размеры короба для ленты? Киньте у кого есть Плснирую сделать его из жести или пластика эксперементирую пока Не могу найти размеры Есть еще пара задумок обязательно выложу фотки своих трудов в ближайшее время

Как сделаете напишите немного как делали.

Вот можете посмотреть здесь http://scalemodels.ru/articles/4834-kak ... enshe.html (Как имитировать пулеметные ленты).

Лбопытная ссылка! Попробую тоже так сделать. Посмотрим, что получится. Интересно, а как еще можно сделать?

Можно еще и так, если конечно сможете.

Смотрится прямо как настоящая!

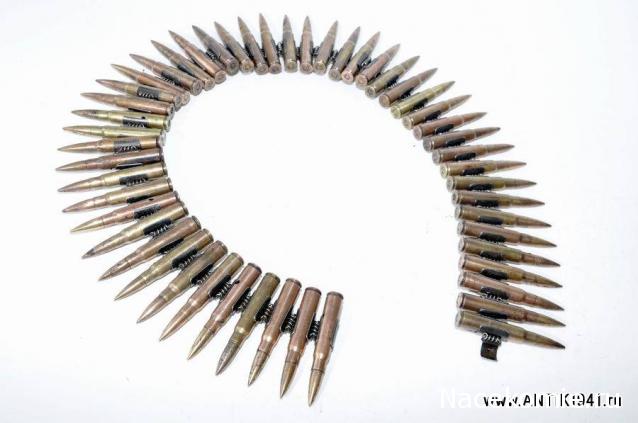

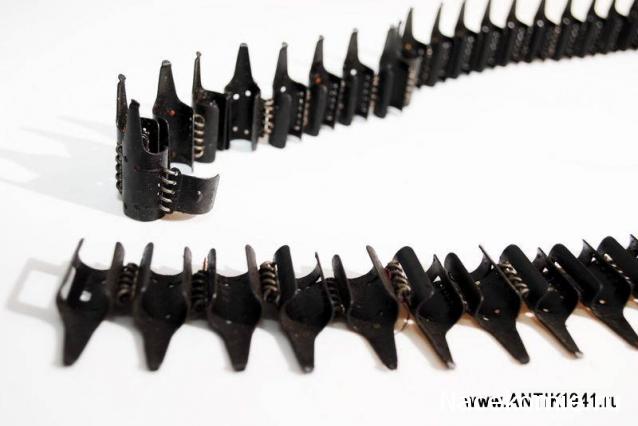

Это и есть настоящая пулеметная лента от MG 34(с патронами и без).

Полезное фото. Видно как реальная лента выглядела.

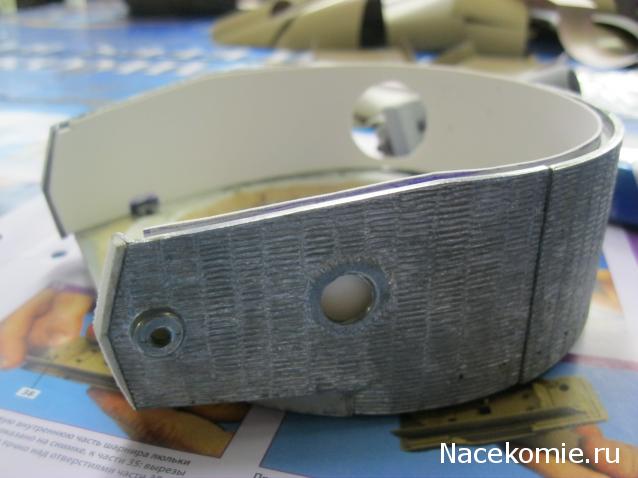

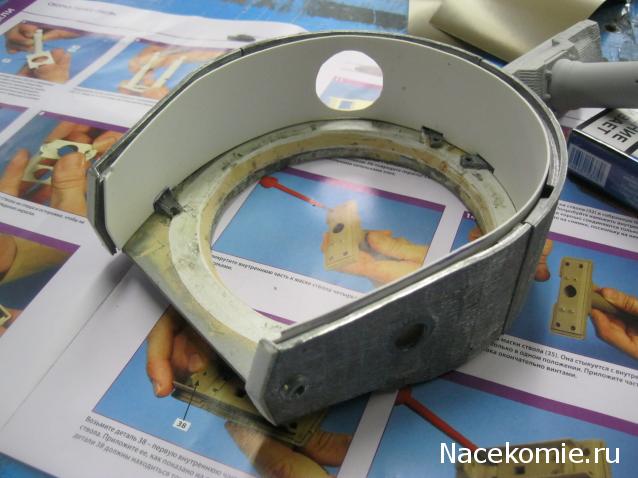

привет всем форумчанам моё маленькое обновление.высверлил смотровые амбразуры и насколько смог сточил их.также полностью вывел на один уровень дно башни.

Всем доброго времени суток. Уважаемые коллеги подскажите пожалуйста какой размер(диаметр) должен быть у наружней части боковых перескопо башни. По мойм вычислениям получилось 14мм.

в какой цвет красить опорное кольцо башни?
журнал предлагает в "дункель". или все таки в "кость"?

Эт Уважаемый, смотря с какой стороны Вы хотите покрасить в дункель, и в слоновую кость (с внутренней или с наружней)?

ну журнал нам вообще один вариант дает )))
поэтому, хотелось бы знать как правильно

Внутренняя сторона вся красится - слоновая косточка.
С наружней - красно коричневый

В блоге англичанина указано, что в номерах 44-47 будут еще какие то детали башни. Но в немецких форумах я не нашел фотографий. Может кто подскажет, что там будет? Картинки какие?
Просто не хочу заниматься башней, не имея всех деталей.
