Выкладываем фотографии результатов наших трудов по сборке "Тигра". Делаем фотоинструкции для новичков в моделизме, хвалимся, спрашиваем, получаем ответы на вопросы, обсуждаем сборку. Грамотность приветствуется ;)
22 авг 2011, 19:12
Спонсор
AlexK
Зарегистрирован: 30 авг 2011, 03:48 Сообщения: 84
Re: Сборка "Тигра"
Chehoff писал(а):
AlexK писал(а):
похоже могло быть и так и так
Ага и в подтверждение пехотный пулемет на пехотной же треноге образца 37 года в положении зенитной стрельбы ))) Ну не выпускались уже пехотные варианты МГ-34 с 42 года, только танковые.
ну это я не подумал каюсь.
13 дек 2011, 12:21
Akven
Зарегистрирован: 13 дек 2011, 07:43 Сообщения: 10
Re: Сборка "Тигра"
Вот, нашёл такое фото для танкового зенитного пулемёта Судя по всему использовался всё таки вариант с танковым кожухом. То есть во всём идентичный курсовому и спаренному, за исключением приклада. Ещё нашёл такую информацию:
Цитата:
a. MG 34 Modified
The MG 34 (modified) is used principally in armored vehicle hull mounts and differs from the MG 34 in the following:
(1) Heavier barrel jacket adapted to fit in ball type hull mounts (2) Absence of antiaircraft sight bracket (3) Simplified and easily operated firing pin nut lock (4) Bipod clamps for attaching bipod for emergency use.
This model can be mounted on the antiaircraft and heavy ground mounts.
То есть характерного зенитного прицела не было.
Как вариант, можно купить три выпуска с курсовым пулемётом один использовать для спаренного, один скрестить с хатчетовским зенитным в плане приклада. ну или зашпаклевать отверстия, спилить лишнее
Добавлено спустя 2 минуты 58 секунд: Вот ещё хорошая картинка
13 дек 2011, 12:59
Akven
Зарегистрирован: 13 дек 2011, 07:43 Сообщения: 10
Re: Сборка "Тигра"
Хм, ну даже в фронтовой иллюстрации такой рисунок щас другие книжки пролистаю
Добавлено спустя 31 минуту 58 секунд: В книжке Tiger Tanks at War написано, что пулёмета было три и они все три были танковые. Но книжке я бы не сказал что можно прям доверять. На форумах есть мнение, что вынимали спаренный пулемёт и ставили его на башню вместо зенитного. Что верно - не знаю
13 дек 2011, 17:43
Greggor
Зарегистрирован: 14 ноя 2011, 22:33 Сообщения: 145 Откуда: Москва
Re: Сборка "Тигра"
Guimplen писал(а):
Chehoff писал(а):
Ашет дает неправильный пулемет. Сказал же. Перфорированный кожух можно встретить на башнях только до конца 1942, ну может первая половина 43 года. А наш танк выпуска 1944 года, кто его мог туда припереть? Не выпускался уже такой пулемет вообще, только танковый с бронекожухом.
Что посоветуете? Зашпаклевать перфорацию?

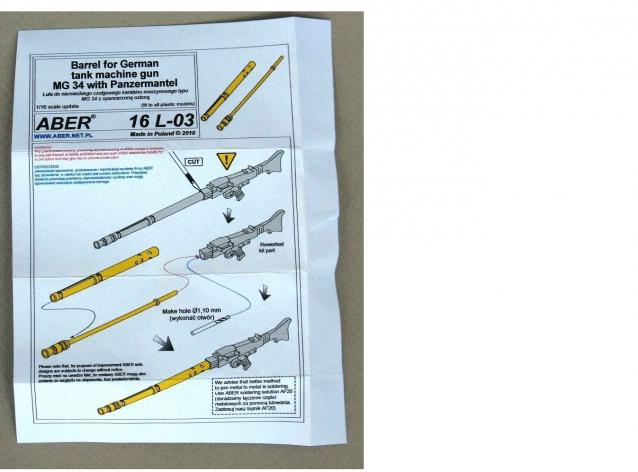

Если нет желания шпаклевать, можно купить готовый танковый ствол от ABER и приклеить к ствольной коробке ашетовского MG.
Фото:
Соберите Танк Тигр - Сборка Башни ствол.jpg [ 35.46 Кб | Просмотров: 2920 ]

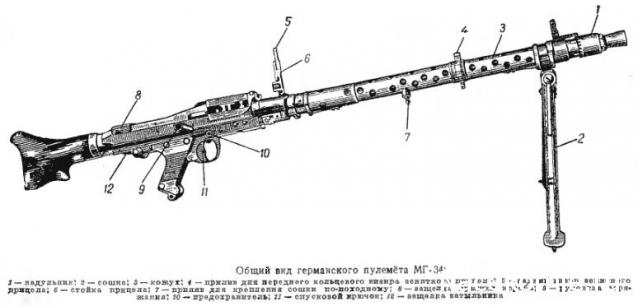

Начнем по порядку. MG 34 от MG34T (танковый) в основном отличался кожухом. На танковом пулемете кожух был массивнее (соответственно тяжелее). ИМХО для чего это было сделанно: ствол курсового пулемета (фото 1) находиться "наруже" т.е. огонь противника может его повредить. Теперь дальше. См фото 2. Здесь два MG. Если пулемет мог использоваться для поражения воздушных целей, то на него устанавливали так называемы кольцевой визир ("зенитный прицел"). На танковом варианте MG нет возможности его установить т.к. данное оружие применялось совместно с оптическими прицелами. Возможно я привел фото ни того танкового пулемета. Ну пока как то так.
Фото:
Комментарий к файлу: Фото 1 Соберите Танк Тигр - Сборка Башни MG34t.jpg [ 13.55 Кб | Просмотров: 2919 ]
Комментарий к файлу: фото 2 Соберите Танк Тигр - Сборка Башни mg1134.jpg [ 39.23 Кб | Просмотров: 2919 ]
Соберите Танк Тигр - Сборка Башни mg34.jpg [ 23.44 Кб | Просмотров: 2919 ]
13 дек 2011, 18:37
Akven
Зарегистрирован: 13 дек 2011, 07:43 Сообщения: 10
Re: Сборка "Тигра"
Вот ещё одна фото тигрового зенитного пулемёта
А вот фото зенитного пулемёта с пантеры
Итого имеем по зенитному пулемёту: -танковый кожух -приклад имеется -зенитный прицел
Можно из будущего курсового пулемёта сделать гибрид с нынешним зенитным от хатчета. А можно нынешний зенитный перепиливать - кому как нравится
13 дек 2011, 18:55
Greggor
Зарегистрирован: 14 ноя 2011, 22:33 Сообщения: 145 Откуда: Москва
Re: Сборка "Тигра"

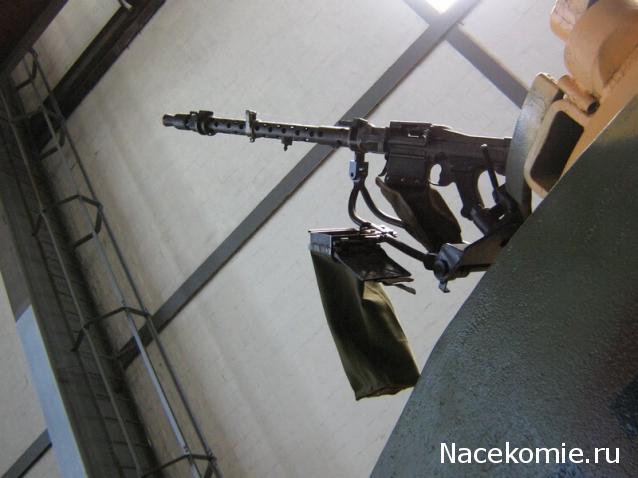

Вот на "Королевиче" обычный MG, может уже в музее такой установили.
Фото:
Соберите Танк Тигр - Сборка Башни 10.JPG [ 36.06 Кб | Просмотров: 2917 ]
13 дек 2011, 18:56
Akven
Зарегистрирован: 13 дек 2011, 07:43 Сообщения: 10
Re: Сборка "Тигра"
pru писал(а):
Начнем по порядку. MG 34 от MG34T (танковый) в основном отличался кожухом. На танковом пулемете кожух был массивнее (соответственно тяжелее). ИМХО для чего это было сделанно: ствол курсового пулемета (фото 1) находиться "наруже" т.е. огонь противника может его повредить. Теперь дальше. См фото 2. Здесь два MG. Если пулемет мог использоваться для поражения воздушных целей, то на него устанавливали так называемы кольцевой визир ("зенитный прицел"). На танковом варианте MG нет возможности его установить т.к. данное оружие применялось совместно с оптическими прицелами. Возможно я привел фото ни того танкового пулемета. Ну пока как то так.
Смотри моё фото выше от пантеры. Зенитный прицел стоит на танковом кожухе Так что всё таки зенитный пулемёт с танковым кожухом, никуда не деться
На музейные экспонаты не смотрите, там чего хочешь прикрутят
Начнем по порядку. MG 34 от MG34T (танковый) в основном отличался кожухом. На танковом пулемете кожух был массивнее (соответственно тяжелее). ИМХО для чего это было сделанно: ствол курсового пулемета (фото 1) находиться "наруже" т.е. огонь противника может его повредить. Теперь дальше. См фото 2. Здесь два MG. Если пулемет мог использоваться для поражения воздушных целей, то на него устанавливали так называемы кольцевой визир ("зенитный прицел"). На танковом варианте MG нет возможности его установить т.к. данное оружие применялось совместно с оптическими прицелами.
Шутить изволите насчет воздушного прицела?
Фото:
Танковый кожух на пулемет MG34.
Фото:
Танковый 7,92-мм пулемет МG.34-Т в целом повторял схему МG.34, снабжался сплошным кожухом ствола и гильзосборником. Подобно другим танковым пулеметам, он мог при необходимости и использоваться как ручной - для этого в танке или бронемашине возились приклад, сошка, съемная мушка, крепление для зенитного прицела, ремень для переноски. Пулемет без приклада крепился спаренно с пушкой, а в варианте курсового - в шаровой (карданной) установке. Единый пулемет MG-34 (Германия) http://vsevteme.ru/network/1077/2011/07 ... -germaniya
Согласен. В некоторых вещах моя теориия по MG трещит по швам . в некоторых вещах я не прав. Но ни кто так и не смог ДОКАЗАТЬ обратного т.е. что MG с перфорированным кожухом МОГ быть установлен на ком башенки
13 дек 2011, 19:55
Guimplen
Зарегистрирован: 17 мар 2011, 10:18 Сообщения: 1338 Откуда: Кёнигсберг
Re: Сборка "Тигра"
Вот что я сделал с "колонной" - радикальное обрезание + эпоксилин + кусочки CD
Фото:
Соберите Танк Тигр - Сборка Башни PIC_0168.JPG [ 22.65 Кб | Просмотров: 2857 ]
Вот что я сделал с "колонной" - радикальное обрезание + эпоксилин + кусочки CD
А что Вы мучаетесь с кусочками СД? Можно было бы купить Pla-Plate (белые матовые пластиковые листы - полистирин, 36,4 х 25,7 см) Толщина от 0,2 мм до 2,0 мм.
Колонка смотрится нормально.
14 дек 2011, 00:57
Guimplen
Зарегистрирован: 17 мар 2011, 10:18 Сообщения: 1338 Откуда: Кёнигсберг
Re: Сборка "Тигра"
Takraft писал(а):
Guimplen писал(а):
Вот что я сделал с "колонной" - радикальное обрезание + эпоксилин + кусочки CD
А что Вы мучаетесь с кусочками СД? Можно было бы купить Pla-Plate (белые матовые пластиковые листы - полистирин, 36,4 х 25,7 см) Толщина от 0,2 мм до 2,0 мм.
Колонка смотрится нормально.
Что под руку попало, с тем и работаю CD, кстати, оказался прекрасным материалом. Буду из него делать и отсутствующий у нас правый кронштейн редуктора вертикальной наводки орудия.
Да, когда примерял получившуюся деталь, закралось подозрение - а не великоват ли у нас двигатель поворота башни? На рисунках из тигринфо он вроде как длиной немного больше 1/4 диаметра полика, а у нас чуть ли не в половину...
И ещё - в какой цвет правильно покрасить эту изменённую деталь? Оставить чёрной или в слоновую кость?

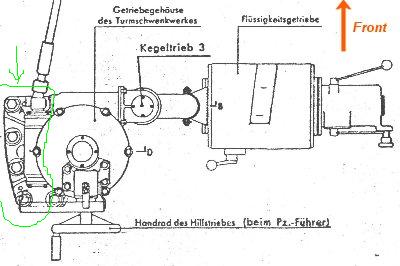

Я хочу попробовать сделать ещё пластину крепления редуктора и кожух червячной передачи, как на чертеже ниже (обведено зелёным). Да, обратите внимание, какой маленький на чертеже двигатель!
Фото:
Соберите Танк Тигр - Сборка Башни Traverse-gearbox-4.jpg [ 22.75 Кб | Просмотров: 2768 ]
Да, когда примерял получившуюся деталь, закралось подозрение - а не великоват ли у нас двигатель поворота башни? На рисунках из тигринфо он вроде как длиной немного больше 1/4 диаметра полика, а у нас чуть ли не в половину...
И ещё - в какой цвет правильно покрасить эту изменённую деталь? Оставить чёрной или в слоновую кость?
Я хочу попробовать сделать ещё пластину крепления редуктора и кожух червячной передачи, как на чертеже ниже (обведено зелёным). Да, обратите внимание, какой маленький на чертеже двигатель!
Есть тоже такое мнение что двигатель великоват, смотрел на фото, так двигатель по высоте равен педали управления. У нас же педаль ниже наполовину. Искал размеры гидроиотора - пока не нашел
14 дек 2011, 15:27
Guimplen
Зарегистрирован: 17 мар 2011, 10:18 Сообщения: 1338 Откуда: Кёнигсберг
Re: Сборка "Тигра"

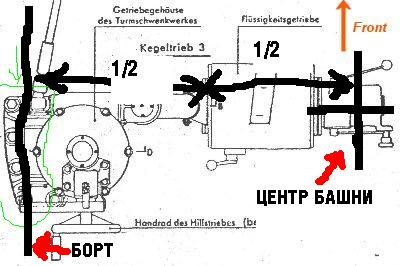

Вот, по длине мотора вращения башни (извиняюсь за Paint ) По размерам непосредственно сам гидромотор, без подводящего редуктора, совсем ненамного больше верха "колонны", которую я сточил. Из-за неверного размере его и не получается установить как положено - строго перпендикулярно продольной оси танка. Он залазит на другую половину, чуть ли не на люк с боезапасом.
Фото:
Соберите Танк Тигр - Сборка Башни Traverse-gearbox-42.JPG [ 26.73 Кб | Просмотров: 2763 ]
Последний раз редактировалось Guimplen 14 дек 2011, 15:42, всего редактировалось 1 раз.
14 дек 2011, 15:35
Daiv
Зарегистрирован: 21 окт 2011, 21:59 Сообщения: 2900 Откуда: Саратов
Re: Сборка "Тигра"
Guimplen писал(а):
Добавлено спустя 12 минут 32 секунды: "В комплект к пулемету входят также асбестовые тряпочки, с помощью которых снимается нагретый при стрельбе ствол при его замене." Я плакал...
...а так-же: пенал для хранения-переноски сменных стволов...
Футляр для сменных стволов к пулемету МГ34 (MG34), Германия.jpg
Ствол полагалось менять через каждые 250 выстрелов. Замена ствола МО. 34 требовала не более 7 с. В ручном варианте на МО. 34 полагался один запасной ствол (в горно-егерских частях два), в станковом -три.
17 дек 2011, 17:06
Guimplen
Зарегистрирован: 17 мар 2011, 10:18 Сообщения: 1338 Откуда: Кёнигсберг
Re: Сборка "Тигра"
Chehoff писал(а):
Guimplen писал(а):
Не нашлась информация, где внутри башни хранили пулемёт?
Пулемет внутри башни не хранили никогда. Единственное упоминание правый борт корпуса. Писали об этом, но в танке крепления под него я не нашел, более того, его впихнуть некуда, в отличие от Пантеры, где действительно был дополнительный пулемет, который располагался вертикально в правом заднем углу боевого отделения корпуса.

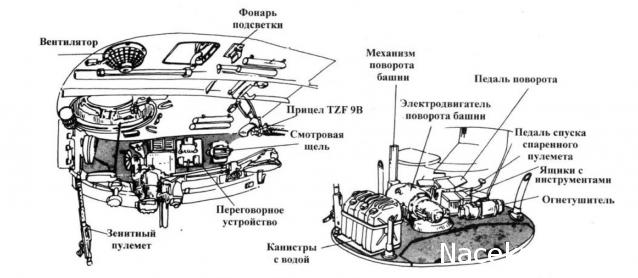

На этом рисунке под цифрой "5" идёт "стойка для хранения снятого пулемета ". Не оно ли это? (Подозреваю, что имелся в виду пистолет-пулемёт).
Фото:
Соберите Танк Тигр - Сборка Башни Безымянный.jpg [ 75.9 Кб | Просмотров: 3032 ]
