Выкладываем фотографии результатов наших трудов по сборке "Тигра". Делаем фотоинструкции для новичков в моделизме, хвалимся, спрашиваем, получаем ответы на вопросы, обсуждаем сборку.
Грамотность приветствуется ;)

2 Chehoff и всем, кто в теме:

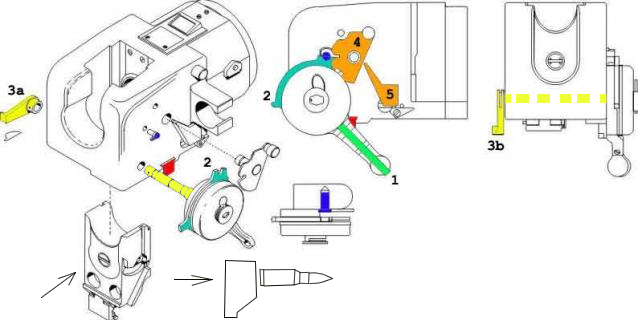

Правильно ли я Вас понял: эта деталь - единое целое с внешним "блином" барабана и двигается вместе с ним вокруг оси относительно стенки казенника?
Или она неподвижна относительно оси и, соответственно, стенки?

Совсем запутался: может быть внешний "блин" и деталь №2 неподвижны, а относительно оси вращается внутренний "блин" (судя по рисунку, рукоятка крепится к нему)? Или деталь №2 вращается вместе с внутренним "блином"?

P.S. Я не занудствую: - пытаюсь понять, распиливать ли ужЕ склеенный "бутерброд", чтобы повернуть (затвор в положении "открыт") вместе с барабаном "зубцы" детали №2, "сцепленные" с синим "штоком-флажком" (при закрытом затворе), и должна ли эта деталь поворачиваться...


Спасибо всем, кто откликнется!

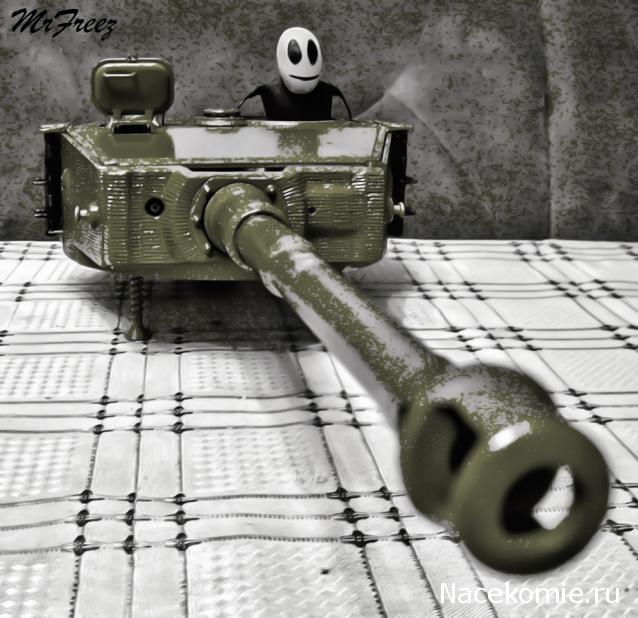

.. ну так .. ФотоКарточка из ФотоПроекта..)

моя разработка

Добавлено спустя 24 минуты 25 секунд:
ну както так ! планирую потом зимний комуфляж сверху

для новичка в общем не плохо довольно аккуратно!

Уважаемые форумчане, подскажите, пожалуйста; - какой именно распред. щит окрашивался в светло-синий (голубой) цвет ("ткните носом" меня, если есть фото).

P.S. В порядке оффтопа. Наткнулся на днях в описании деталей корпуса, на сайте дайнмодель, фразу, которая "уронила меня пацтол" (в смысловом переводе примерно звучит так): "Ашетт не был бы Ашеттом, если бы и в этот раз не сделал не так, как, на наш взгляд, должно было бы быть правильным".

Что Вы имеете ввиду под названием "распред.щит"?

На одном из сайтов попадалась информащия о том, что какой то энергетический щиток ("электрика"), внутри башни, окрашивался в светло-синий цвет.

Из описание которое здесь постили"...электрощиты, чаще всего окрашивались черным, но один в башне, окрашивался в бледно-голубой цвет." Насколько точно это описание не могу сказать.

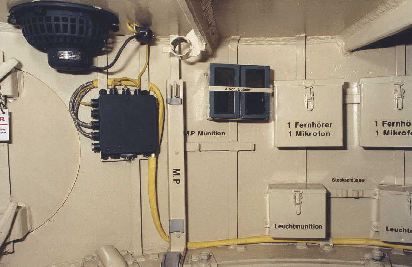

по левому борту стоит эл щит

Вот, нашел: "Электрощиты, чаще всего окрашивались чёрным, но один в башне, окрашивался в бледно-голубой цвет."

Это та здоровенная панель левее башенного перископа?
Какая именно часть окрашивалась голбым (или весь щит), фото/картинка никому в инете не попадались?

ИМХО скорее всего это тот прямоугольник возле аварийного выхода. Потому что там предохранители значит и электрика. А слевой стороны на "здоровенной панели" : командирский радио разъем, аварийная батарея эл.спуска, радиоразъем стрелка.

ну правильно радио и электоро щит вот этот ящик с левой стороны

Сидим в башне, смотрим на казенник, в ствол.... радио - слева, люк - справа. Какой щит красим голубым цветом? Фото, где взять фото!???

я одного не могу понять. Если Вы оставили все эти ящики на стенках башни - значит на копийность Вам все равно. Тогда зачем особо загоняться по поводу цвета?

Всё просто:
1. до решения о "распиле" стенок ещё не дошёл (пока только на стадии сборки деталей 4-го номера), параллельно пишу списочек возможно необходимых красок;
2. пока беру два комплекта: один - черновой (на нём отрабатываю "ляпы", т. к. патворки для меня "закончились" в период начала краха социализма), что буду делать из второго (раннюю или позднюю версии) и буду ли - пока не решил;

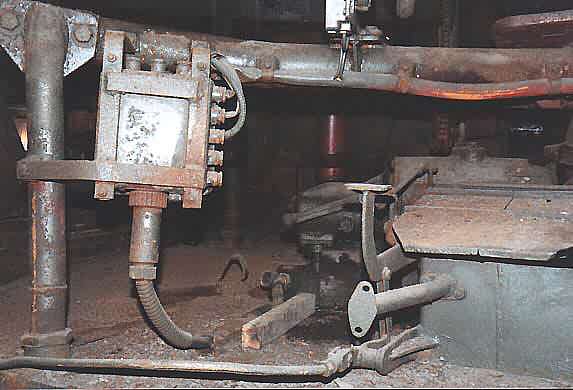

За фото - спасибо: вижу краешек интересующего распредщитка.

P.S. К тому же, мне всё ещё не ясно: ящики - ящиками, но распред. щит, по идее, должен остаться - электрика ведь не изменилась (или он, в позднем Тигре, - под казенником, в районе привода "элеватора") ?

Да, Вы правы. На фото которое Вы выставили и находится блок предохранителей (конечно же он не светло-синнго цвета). На нашей модели он возле эвакуационного люка, как на ранних тиграх. А по поводу щита (у нас на левой стороне башни) я пока еще сам точно не знаю где он находится.

Добавлено спустя 12 минут 32 секунды:

Если два человека ведут диалог, это не значит что кто то оправдывается а кто то "наезжает". А насчет Тигров в мире Вы не правы - их чуть больше . В мире осталось 6 танков Тигр I. Да и по переходным моделям... лично мое мнение - наврядли. Если только танк ремонтинровали не в боевых условиях

Там престоит работа, перед которой меркнет всё, что Вы запланировали сделать/переделать в башне...
У модели ВСЕ рычаги подвески катков смотрят назад, а у тигра по одному борту (не вспомню - правому, или левому) рычаги были направлены назад, а по другому вперёд, т.к. иначе было не расположить внутри корпуса торсионы. Так что корпус надо будет сверлить/клеить/шпаклевать со страшной силой. %)

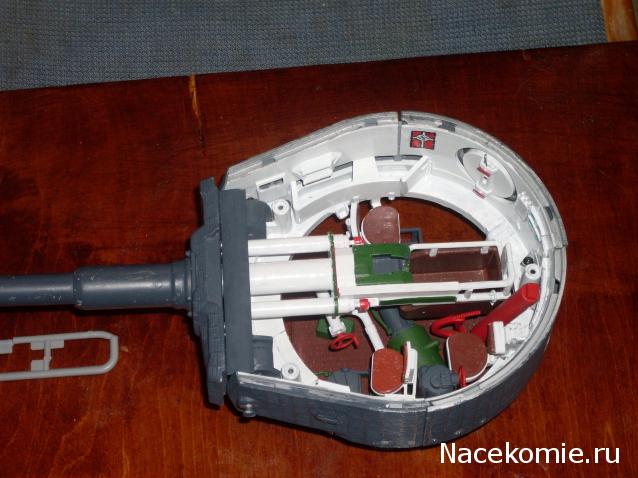

мое творение!

Неплохо.
Моему еще далеко.

Башню у всех одинаковая, внутренности покажите
