Выкладываем фотографии результатов наших трудов по сборке "Тигра". Делаем фотоинструкции для новичков в моделизме, хвалимся, спрашиваем, получаем ответы на вопросы, обсуждаем сборку.
Грамотность приветствуется ;)

Очень интересно: - получается, что вид горловины Ашетовской канистры не так уж далек от истинного?
UPD: Оппаньки: канистры на лючке не стояли?!!

Добавлено спустя 15 минут 6 секунд:
Просьба 2 Takraft, Chehoff, pru и всем, кто "в теме":

Никак не могу "прочитать" некоторые элементы:
- на левом изображении казенника маленький флажок над диском рукоятки, смотрящий "клювиком" на "восемь часов", на среднем рисунке, в сборе, в действительности, в том положении рукоятки,. которое показано, должен быть защелкнут в паз пластины?
- что за деталь изображена на левой стороне казенника: на левом изображении она смотрит на "восемь часов", а на правом направлена вниз?
- небольшой выступ у основания рукоятки, в верхней её части (на среднем рисунке) - это нечто вроде курка на ней, или это просто так читается выбранная снизу-сзади поверхность казенника в нижней его части?
- такое впечатление, что сама рукоятка не круглая, а ребристая (крест в сечении), хотя на всех трех изображениях показана поразному. Как на самом деле?

Спасибо!

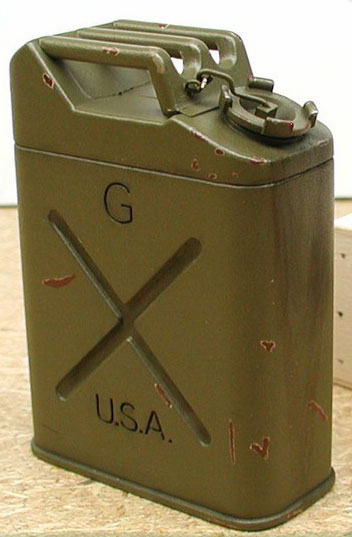

канистра Американская..)

Предлагаю не стачивать сам шов, а сточить мортиру целиком, а на ее место приклеить заново изготовленную.

В реальности она не вращалась.

К самому кольцу. Как точно не скажу. На болтах, но изнутри или снаружи непомню.

Канистры под воду дающиеся в наборе справедливы на ранний вариант. На нашем стояли обычные 20-литровки.

В реальности она не вращалась.[/quote]

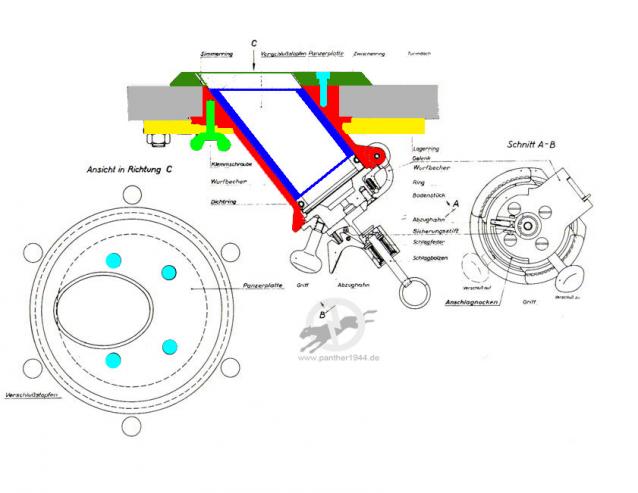

судя по схеме все таки вращалась. если выкрутить винт-барашек (зеленый на схеме) мортира будет вращаться по сторонам.

Добавлено спустя 13 минут 42 секунды:

а если верить сайту тигринфо на полу башни на познем Тигре не было канистр вообще

судя по схеме все таки вращалась. если выкрутить винт-барашек (зеленый на схеме) мортира будет вращаться по сторонам.

...угол поворота прим.75град...судя по пропилу вокруг ствола... не крутить-же башню по-всякой "мелочи"...

сегодня купил 10 номер. То как Ашет слепили (по другому не скажешь) эвакуационный люк...... Короче нет слов, одни не цензурные выражения . Может только у меня в номере так?

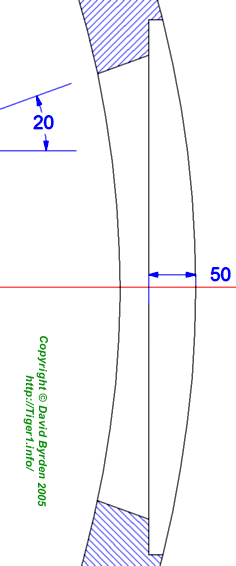

я не про то, что надо гнуть люк. Люк и должен быть прямой. Я вообще про качество изготовления и совмещения деталей

Рукоятка круглая. Сбоку на ней сегмент подпружиненный. Это тот "флажок" о котором я говорил ранее, на него нажимаем и получаем возможность двигать рукоятку, открывая затвор. На рисунке в 3D она немного неудачно нарисована, на виде сбоку и с торца правильно. Барабан взвода (или как его) был унифицирован со многими танковыми орудиями. Вот он на Pz-IV

В остальном как то так


Спасибо!
(Эх, - повезло тем, кто собирает танк Витмана )[/quote]
Да никогда немцы не стали бы использовать американские канистры. Вообще по подобным канистрам удалось найти только

Скорее всего американцы свои книстры запихали просто.


Какой пропил вокруг ствола?
И для чего крутить башню? 0,5 метров отстрел пехотной осколочной гранаты. Не обязательно ее вращать, тем более на 75 град. Дымовая граната, тоже справедливо назад дым дает.
Если б она вращалась был бы предусмотрен шарнир или подшипник вращения. Фото с повернутым гранатометоммне не попадалось. Может и вращалось но пока подтверждений я не видел. А винты фиксирующие верхнюю и нижнюю деталь если недовернуть, то можно покрутить будет мортиру, а если зтянуть как положено, то нет. Не вижу я по чертежу, что крутится.

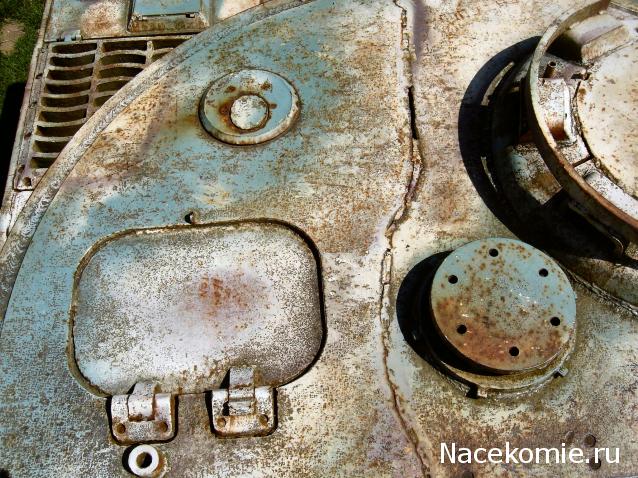

долго не стал искать это фото сгодиться?

Добавлено спустя 2 минуты 33 секунды:


авто грунт BODY 992 красновато коричневый. Вроде норм. Распыл мелкий

Доброго всем Времени суток!Собираю танк Тигр!
Поглядите магазины других стран что нашол в инете!
В основном внешний тюнинг,но очень неплохой+ цена некусается!
http://www.tankzone.co.uk/cart/hl_p3.htm англия
http://www.asiatam.com/angebot-c-10.html германия
http://www.raidentech.com/rctank.html штаты
http://www.rccommand.com/tanks.php

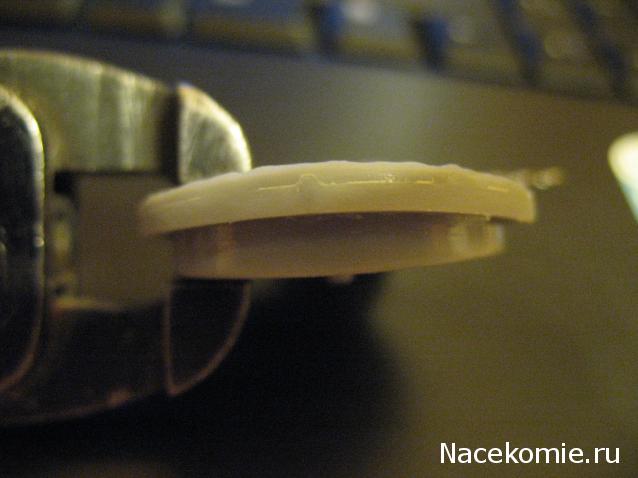

Люк клеил при помощи струбцин. Внутренняя часть люка имеет радиус, а наружная прямая вот и пришлось
прижимать струбцинами (извините за качество фото)

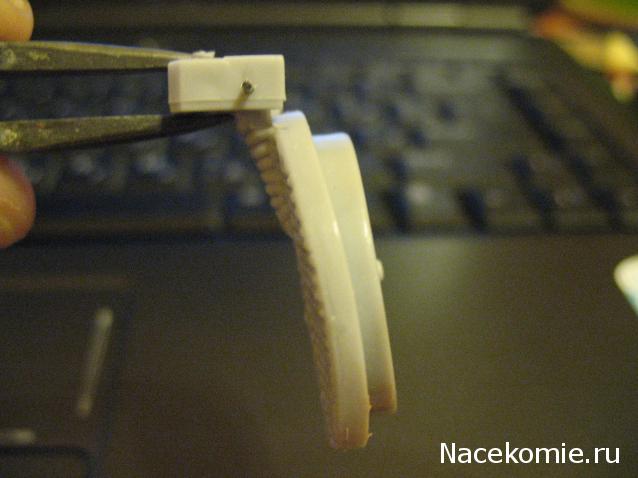

Далее решил доработать узел крепления люка (люк не фиксируется в закрытом состоянии), вот и пришла

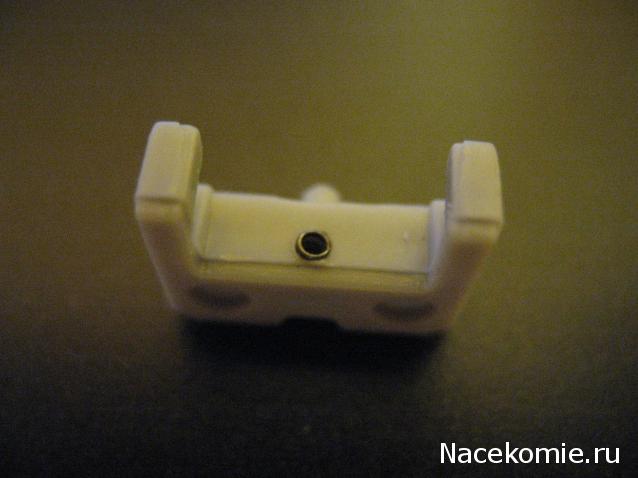

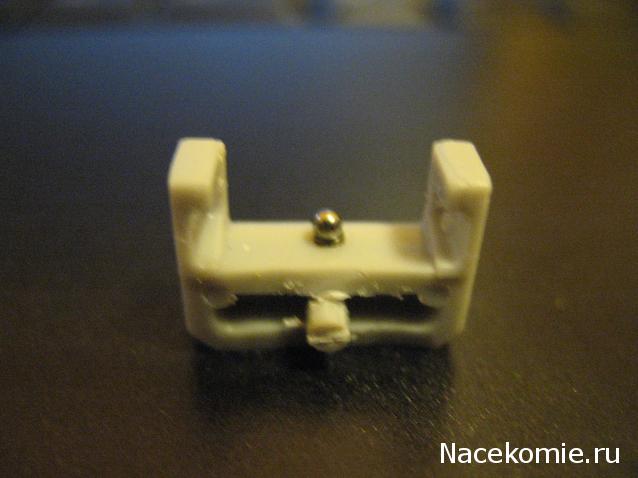

идея сделать фиксатор. В скобе люка просверлил отверстие (не сквозное) вставил туда пружинку и сверху
шарик ( диаметр примерно 1.2 мм)

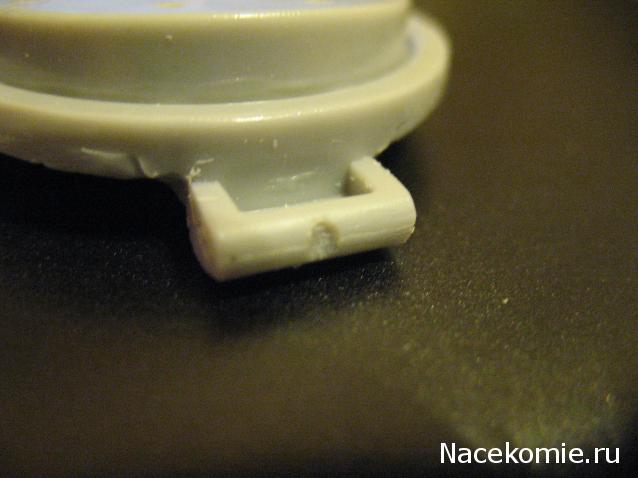

в навеске крышки люка сделал зенковку под шарик

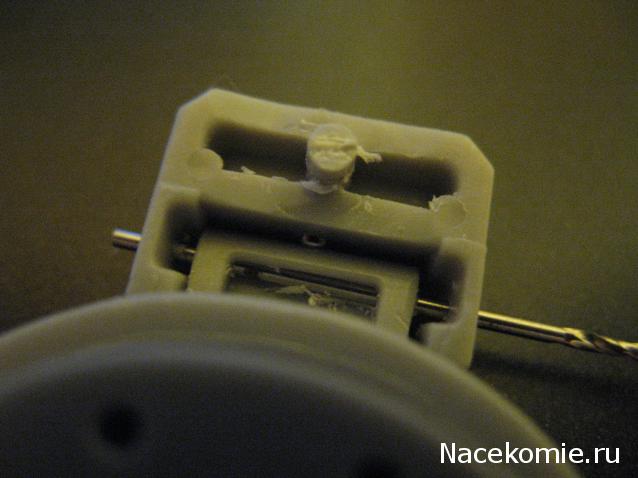

сделал ось из сверла

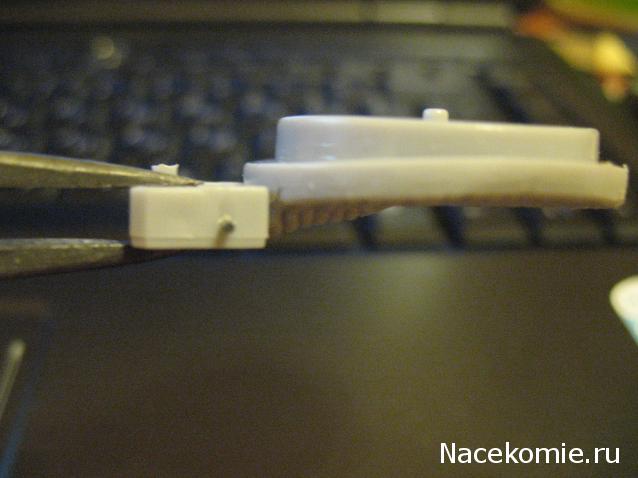

и вот как оно держится в горизонтальном положении (закрыт и открыт)




Добавлено спустя 6 минут 44 секунды:
Народ у кого есть какие мысли по поводу крепления запасных траков к башне?
Как указано в журнале они качаются и вываливаются, хотелось бы чтобы хорошо держались и были съемные.

Народ у кого есть какие мысли по поводу крепления запасных траков к башне?
Как указано в журнале они качаются и вываливаются, хотелось бы чтобы хорошо держались и были съемные.[/quote]

...нижний штифт надо делать длиннее и прочнее...вопрос технический или реальность иль надёжность /творчество/...

если сделать длиннее нижний штифт, снять не получится верхняя навеска вверх не откидывается.

...тогда "хитрый ход - второй крюк посередине трака.../отход от реализму зато надёжно/...

Как вариант: верхнее крепление к крыше башни не приклеивать (либо приклеить только один сегмент). Сделать штифт (скрытый верхним креплением и траком), под штифт сделать сквозное отверстие в стенке башни и высверлить отверстие в ребре крыши (второй конец штифта зафиксировать либо в траке, либо в креплении). На нижнее крепление поставить пружинку подходящего диаметра (пару витков).
В результате: съемные траки и фиксаторы крыши башни.

Я Вам новую сфотографирую на заставку - когда башня будет болеМенее доделана )

ни у кого нет подробного фото этого узла??

Спасибо, - малость проясняется, но появились ещё "непонятки":

1. Подпружиненный сегмент - это то "ребро", которое не ребро: выделил салатовым (деталь 1)? ;
2. Деталь 2 (бирюзовый) неподвижна относительно оси (она не вращается при повороте барабана взвода)?
3. Расхождения между фото и рисунком: судя по фото, затвор казенника открыт, когда рукоятка смотрит вниз-назад. На рисунке рукоятка смотрит вниз-вперед, а на левом 3D-изображении затвор открыт, хотя на правом рисунке - закрыт. Как должно быть на самом деле?
4. Посмотрел кучу фото казенника зенитки и танкового варианта: на многих фото нижняя часть открытого затвора ("штуковина", торчащая снизу казенника) самых разннобразных форм, начиная от прямоугольника с наваренной снизу пластиной, до "скошенного бруска" (как показано на левом 3D-рисунке), либо квадрата с диагональными "лапками" по краям.
Как он должен правильно выглядеть в танковом варианте?
5. Глядя на фото, создается впечатление, что правая сторона казенника, вплоть до границы с узлом крепления поршня, неокрашена, а пластины 4 и 5 и барабан взвода покрыты краской . Это так, или мне просто кажется?
6. Каково назначение детали 3(желтый цвет) и почему она на левом рисунке смотрит назад (3а), а на правом - вниз (3b): никак не могу понять соответствие между положениями этой детали, затвора и рукоятки

Спасибо.

Кто-нибудь, подскажите - если все-таки крышка башни кривая, можно как-нибудь поправить? Реально зазор в 3 мм получился...

Подправить конечно можно: напильник, шпаклевка (эпоксилин) и тд, и вперед.
Думаю как-то так.
