Выкладываем фотографии результатов наших трудов по сборке "Тигра". Делаем фотоинструкции для новичков в моделизме, хвалимся, спрашиваем, получаем ответы на вопросы, обсуждаем сборку. Грамотность приветствуется ;)
22 авг 2011, 19:12
Спонсор
Prohor
Зарегистрирован: 23 окт 2011, 14:45 Сообщения: 77
Re: Сборка "Тигра"
Кто скажет будет пулемет на башне.На картинке есть
"Мсье тонкий извращенец?" (R) Ну, неплохо. Только теперь придется делать торсионы, направляющие, проводку, ящик для аккумуляторов и боеукладки.
Спасибо большое Впериди еще почти три года, возможно и сделаю. А вот проВОДКУ не надо
01 ноя 2011, 16:02
Guimplen
Зарегистрирован: 17 мар 2011, 10:18 Сообщения: 1338 Откуда: Кёнигсберг
Re: Сборка "Тигра"
Prohor писал(а):
Кто скажет будет пулемет на башне.На картинке есть
Если Вы про зенитный пулемёт, то он должен быть в 14 выпуске.
Вопрос - противовес орудия в какой цвет красить? Англичанин и немцы красят почему-то ярко-красным. В журнале покрашено цветом, похожим на немецкую красную грунтовку. Я в некотором замешательстве...
Последний раз редактировалось Guimplen 01 ноя 2011, 16:07, всего редактировалось 1 раз.
....Пол имел точечное рифление более мелкой фактуры. Дно снизу на поздних было точно таким же как и на ранних, немного откидная крышка была немного упрощена, скоба рукоятки опускалась в пол, а не складывалась.
за инфу спасибо. Может у кого есть мысли как это изготовить. Делать выступы в ручную - самый последний вариант. имеется в виду рефление пола
01 ноя 2011, 16:06
Guimplen
Зарегистрирован: 17 мар 2011, 10:18 Сообщения: 1338 Откуда: Кёнигсберг
Re: Сборка "Тигра"
ASKask писал(а):
(последний раз общался с эпоксидкой, когда компоненты фасовали литр-на-литр, а стоило это удовольствие, даже по тем меркам, копейки).
Эпоксидка в большой бутылке с флакончиком отвердителя и сейчас в хозяйственных стоит копейки - раза в три дешевле мааааленьких тюбиков эпоксилина
01 ноя 2011, 21:27
zxz64
Зарегистрирован: 16 сен 2011, 08:36 Сообщения: 43 Откуда: Нижний Новгород
Re: Сборка "Тигра"
Guimplen писал(а):
pru писал(а):
Хочеться более прочной конструкции. А не так что пальцем до тронулся и все рассыпалось
Так сделать накатку по фольге, затем приклеить её на лист жести или залить снизу эпоксидной смолой - упрочить можно по разному.
Я собираю как есть. Если бы делал ка нужно то сделал бы следующее: 1. Взял бы просечную сетку с круглыми отверстиями подходящего диаметра 2. Наложил бы на сетку фольгу, на фольгу наложил бы лист твердой резины 3. Сжал бы этот бутерброд между двумя стальными листами толщиной миллиметров по 5 в тисках - получился бы четкий рисунок на фольге. 4. Наложил бы на обратную сторону заготовки стеклоткань (слоя 2-3) с эпоксидкой. 5. Положил бы лицевой стороной заготовку на ровную поверхность (желательно на пластик к которому не клеится эпоксидка - полиэтилен, фторопласт), с обратной стороны положил бы еще один лист и СЛЕГКА прижал бы (что бы не выдавить клей и получить ровную поверхность)
Далее стеклопластик хорошо обрабатывается. Как то так.
02 ноя 2011, 07:43
ASKask
Зарегистрирован: 22 сен 2011, 23:04 Сообщения: 107 Откуда: Трикольцовка
Re: Сборка "Тигра"
Chehoff писал(а):
ASKask писал(а):
А есть сей час эпоксидка без усадки (иначе, пмсм, поведет фольгу)?
Она как бы по умолчанию без усадки. Во всяком случае у меня литье в 1/72 обычная ЭДП не усаживается
Возможно, иные компоненты: в эпоху "краха социализма" эпоксидка (из литровых стеклянных банок с большими горлами) при соотношении 1:10 в "корыте" 70х40х20 давала видимую усадку примерно на 1мм. (застывала за 24 часа). P.S. Возможно, в "модельных" объемах это просто незаметно?
Chehoff писал(а):
Guimplen писал(а):
Эпоксидка в большой бутылке с флакончиком отвердителя и сейчас в хозяйственных стоит копейки - раза в три дешевле мааааленьких тюбиков эпоксилина
Эпоксилин 100гр. стоит 50 рублей. С умом хватит на весь тигр ЭДП большая (маленькая 0,5 пропала из продаж, но мож у кого и есть) от 250 р. в среднем около 400 р. встречаются особи которые отказываются твердеть 10/1, и даже 10/3,4,5. Отвердитель в ЭДП не катализатор, как в герметиках или полиуретанах, а необходимый компонент, его недостаток, как и излишки приводит к полному отказу в полимеризации. Но честно говоря, мне пока не попадалсась нетвердеющая смола. Знакомый в автоделе юзает у него сплошь и рядом. Думаю может что не так делает.
Получается, что, действительно, эпоксидка эпоксидке - рознь: та эпоксидка, которую довелось "замешивать" мне, при 1/10 - 1/8 давала усадку (нормальный замес), при 1/8 - 1/6 начинала заметно нагреваться и требовала отвода тепла, затвердевала за рабочий день (тожедавала усадку), при 1/5 - 1/4 - вскипала ужЕ непосредственно в процессе перемешивания с образованием пузырьков в объеме, требовала интенсивного охлаждения (в проточной воде, благо счетчиков тогда не стояло), застывала часа за три с увеличением в объеме. P.S. дроби - соотношения отвердителя и смолы.
Хочеться более прочной конструкции. А не так что пальцем до тронулся и все рассыпалось
Так сделать накатку по фольге, затем приклеить её на лист жести или залить снизу эпоксидной смолой - упрочить можно по разному.
Я собираю как есть. Если бы делал ка нужно то сделал бы следующее: 1. Взял бы просечную сетку с круглыми отверстиями подходящего диаметра 2. Наложил бы на сетку фольгу, на фольгу наложил бы лист твердой резины 3. Сжал бы этот бутерброд между двумя стальными листами толщиной миллиметров по 5 в тисках - получился бы четкий рисунок на фольге. 4. Наложил бы на обратную сторону заготовки стеклоткань (слоя 2-3) с эпоксидкой. 5. Положил бы лицевой стороной заготовку на ровную поверхность (желательно на пластик к которому не клеится эпоксидка - полиэтилен, фторопласт), с обратной стороны положил бы еще один лист и СЛЕГКА прижал бы (что бы не выдавить клей и получить ровную поверхность)
Далее стеклопластик хорошо обрабатывается. Как то так.
Сегодня с утра эта мысля меня посещала. По первым двум пунктам. Вот только если сетка мелкая формовка на фольге получается не четкая. С более крупным зерном сетки все ОК, но уж очень она далека от реала. Так что вариант отпадает
Берем свинцовую фольгу или толстую пищевую (есть вполне толстая) накатываем ее. А затем наклеиваем на отшлифованное днище на любой суперклей. Как то странно наблюдать за сообщениями типа "некрепко" и т.п. Вы сами чтоли ходить по нему собрались? Там и от шоколада фольги вполне достаточно будет. Опять шумим без "проб и ошибок"? А для истинных фанатов продается фототравленые рифленки. Ищите. Тока дорого, сразу предупреждаю.
02 ноя 2011, 16:02
ASKask
Зарегистрирован: 22 сен 2011, 23:04 Сообщения: 107 Откуда: Трикольцовка
Re: Сборка "Тигра"

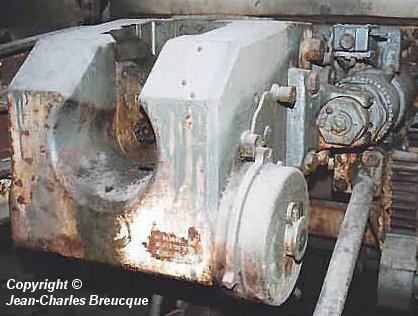

Ёлы-палы, совсем запутался: была, таки, на казеннике танкового орудия рукоятка или не была?
Здесь она есть :
Фото:
Соберите Танк Тигр - Сборка Башни 88-adjustment-wheels.jpg [ 19.23 Кб | Просмотров: 1849 ]
...Откуда инфа, что ранний и поздний полы в башне практически идентичны?
Вы невнимательно читаете. Я писал что были фото Снегиринского и Саумюрского Тигров со всех сторон включая поднятые крышки и фото под ними
ASKask писал(а):
(она есть или ее нет?)
03 ноя 2011, 03:42
toshas
Зарегистрирован: 28 сен 2011, 09:13 Сообщения: 6
Re: Сборка "Тигра"
Rekoshet писал(а):
Из книги по Тигру
вопрос возник....должен был возникнуть раньше, затупил....судя по картинке, стойки и пластина, которые соединяют погон с поликом расположены на других местах, чем в журнале...никто не переделывал?
вопрос возник....должен был возникнуть раньше, затупил....судя по картинке, стойки и пластина, которые соединяют погон с поликом расположены на других местах, чем в журнале...никто не переделывал?
стойки как раз стоят на своих местах, одной просто вообще нет. Не правильно стоит гидродвигатель на полу башни. А вот по поводу пластины ни чего не могу сказать т.к. сам не знаю была она вообще. может кто нибудь знает?
Добавлено спустя 1 минуту 37 секунд:
Chehoff писал(а):
Вы невнимательно читаете. Я писал что были фото Снегиринского и Саумюрского Тигров со всех сторон включая поднятые крышки и фото под ними
А в данный момент у Вас нет таких фото? Очень бы пригодились.
стойки как раз стоят на своих местах, одной просто вообще нет.
Стоят только две.
pru писал(а):
А вот по поводу пластины ни чего не могу сказать т.к. сам не знаю была она вообще. может кто нибудь знает?
Пластина стоит если приглядеться, правда не наш вариат. Других нету.
03 ноя 2011, 19:17
AlexK
Зарегистрирован: 30 авг 2011, 03:48 Сообщения: 84
Re: Сборка "Тигра"
Takraft писал(а):
Пластина стоит если приглядеться, правда не наш вариат. Других нету.

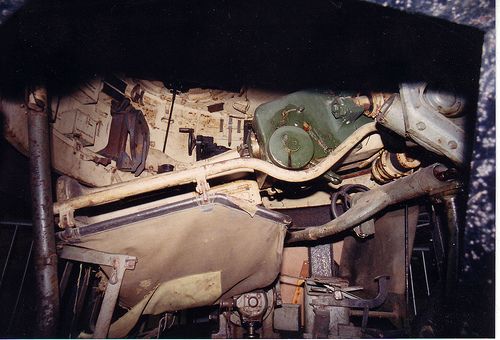

Вот кстати о пластине, сначала не обратил внимания на нее, а потом на одной фотке увидел, и вот еще 2 фотки развеяли мои сомнения, не доходит она до пола, не доходит, а нам опять же предлагают ее к полу присобачить. А по факту она в 2х точках крепиться к педали.
Это просто щиток. Он не доходил до пола. Чтоб наводчик мехвода не пинал ))) Наводчик ближе всех сидел к погону и чтоб случайно не раскрутиться в разные стороны стоял щиток. На предсерийниках его небыло, на остальных был на всех.
04 ноя 2011, 06:05
Headcrabb
Зарегистрирован: 26 авг 2011, 22:30 Сообщения: 89
Re: Сборка "Тигра"
Guimplen писал(а):
Headcrabb писал(а):
А хоть кто-то из вас сточил шов мортиры? Что-то ни одной выложенной фотки с этой доработкой не было..
Не стачивал - начал, но при этом сильно царапается крыша башни Думаю, может просто шов зашпаклевать, чтобы ровный был, без "сварки".
Я сам мучался, тоже так и не снял. Сглаживаются эти выступы легко, а вот дальше до прямого угла крайне сложно. Крышу залеплял вокруг скотчем, но он все равно рвется и слетает быстро... Но все равно планирую до конца сточить, уж очень не нравится он мне.
А хоть кто-то из вас сточил шов мортиры? Что-то ни одной выложенной фотки с этой доработкой не было..
эту доработку пока отложил в сторону. Планирую изготовить и саму мортирку. подумываю о том как ее сделать вращающейся
Добавлено спустя 2 минуты 39 секунд:
Chehoff писал(а):
Это просто щиток. Он не доходил до пола. Чтоб наводчик мехвода не пинал ))) Наводчик ближе всех сидел к погону и чтоб случайно не раскрутиться в разные стороны стоял щиток. На предсерийниках его небыло, на остальных был на всех.
а к кольцу башни где и как он крепился Вы не знаете?
Добавлено спустя 1 час 17 минут 12 секунд: Может пригодиться тем кто будет ставить канистры на пол башни.
Фото:
Соберите Танк Тигр - Сборка Башни Безымянный.jpg [ 82.19 Кб | Просмотров: 2017 ]
