Соберите Танк Тигр - Сборка Башни

Сурьёзный подход! (Можно ссылочку на всесторонние фото/ чертежи оригинала, плииииз?)

цвет золотистый как база.................?

Уважаемые тигроводы, необходима ваша помощь!
1. Возможно ли в домашних условиях ("на коленке") и, если - да, то каким образом, отрезать пару полосок, по длинному краю, шириной в миллиметр-полтора, от "подложки" "травлёнки" из четвертого номера.?
2. Ствол, в оригинале, должен двигаться вдоль оси по опорам ствола (26, 27 по описанию в №4) или внутри цилиндра , сидящего в отверстиях опор ствола?

Спасибо всем, кто откликнется с дельным советом!

1. Пробуй ножницами.
2. Цилиндры стоят жестко в башне от них идут штока которые жестко прикручиваются к затворному механизму. На настоящем ходят именно эти штока когда пошел откат пушки после выстрела, это пневмотормоз отката пушки.

Тогда еще вопрос, если не ошибаюсь, то радиостанция была FuG-7
и фото генератора http://wermaht.pp.ua/war153=stromerzeuger, который вреде бы размещался на месте части БК, и если да, то вот на каком борту его ставили

Вот фото тестовой покраски одной из деталей:

Обе стояли и 5 и 7. Вроде бы даже как 7 две стояло, могу ошибаться. По поводу БП вместо части БК вопрос интересный. В командирском штуге дополнительная радиостанция неплохо располагалась в нише слева размером как раз с место в башне тигра справа. Но учитывая, что там стояла 5 и одна, допускаю, что в командирском тигре могло быть 2 БП и логичнее всего было их поставить вместо БК именно слева, там где командир танка и наводчик, вполне возможно, что стояли они и в передней части слева от водителя, там где ашет не дает укладки. Но это предположения, схемы так и не нашел. Можно спросить на одном из модельных форумов у тигроведов, мож они точнее подскажут, но как показала ранее практика обычно тем, чего нет в широком доступе, делятся очень неохотно.

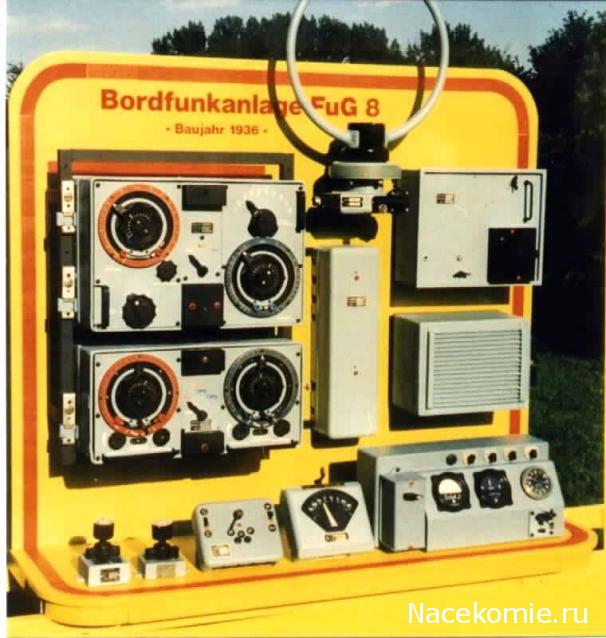

Я тут пообщался (кое как ) с немецкими "тигростроителями", в общем пришли к выводу, что там стояла не FuG 7, а FuG 8. А FuG 5 получается у радиста как раз стоит.

кстати вот еще, нарыл на просторах необъятного интернета, пытаюсь покурить данную информацию.http://www.tigertank-h-e-181.com/17_radio_equipment.htm

Fu 5 скорее всего на Тиграх вообще не стояла, вместо нее стояла Fu7 (2? штуки) для связи с танками подразделения и танкистами состава экипажа (речь о командирских машинах). Fu 8 использовалась для связи со штабами.

С Тигр 1 Sd kfz 267 и Sd kfz 268, были удалены следующие элементы:
01) 1 Крепление Mg.34 со всеми соответствующими фитинги и арматурой.
02) 1 инструменты для Mg и крепление
03) 1 Mg ящик с принадлежностями для Mg и крепление
04) 10 комплектов боеприпасов для Mg -34, содержащих 1500 патронов плюс крепления.
05) 26 зарядов для пушки 8,8 см
06) 1 призматический отражатель заряжающего (тут судя по всему идет речь о перископе, почему, будет описано ниже)
07) 1 укладки с права, и перед пистолетом заряжающего. (тут я не совсем разобрал, что они хотят сказать)

Освобожденное место заняла радиоаппаратура
01) система связи командно-наблюдательного (попросту говоря командирского) танка
02) 1 комплект радиооборудования Fug 5 ( 10 Ватт Ультра Короткие Волны Передатчика и приемника) установлен в башню.
03) 1 комплект радиооборудования Fug 7 ( 20 Ватт Ультра Короткие Волны Передатчика и приемника), установлен в башню
04) 1 комплект радиооборудования Fug 8 ( 30 Вт Средние Волны Передатчика и приемника) установлены в корпусе .
05) 1 вспомогательный генератор ГГ 400.
06) 1 запасные части комплекта.
07) 1 антенна воздушной связи (или с воздухом, в смысле авиацией. В общем я не понял), "Звезда" D на 30 Ватт Системы Fug 8.
08) 1 антена 1.4 м на 20 Ватт Системы Fug 7.
09) 1 антена 2.0 м на 10 Ватт Системы Fug 5.
10) 1 Укладки для антен. Контейнер устанавливается снаружи на задней части корпуса.

Расположение
Место радиста установлена стандартный передатчик Fu5 и приемник.
Дополнительно слева от стандартного оборудования размещалась Fu7 или Fu8 . Тое сть для машин Sd Kfz 267 было Fu5 и Fu8, для машин Sd Kfz 268 было Fu5 и Fu7

Дополнительная Fu5 и приемник закреплялись на крыше башни с прав возле заряжающего, на место MG34 ставилась еще одна Fu5 закрепленная на лямках (о как). Теперь заражающий исполнял второстепенную роль дополнительного радиста. Тут кстати несколько неувязочек, выше было сказано, что дополнительно был установлен 1 комплект Fu5, а далее мы получаем целых 2, в общем я думаю что перископ никуда не девался, а стоял на своем месте и про Fu7 не понятно, то она в башне, то она слева от основной аппаратуры радиста, то ли я где то невнимателен

07) 1 укладки с права, и перед пистолетом заряжающего. (тут я не совсем разобрал, что они хотят сказать)

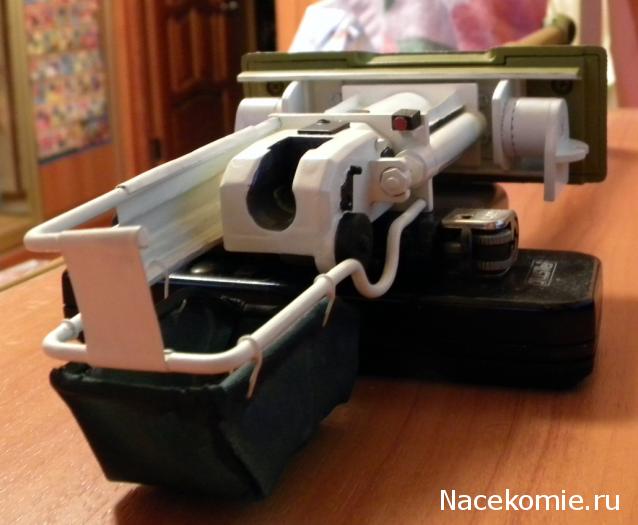

вот моё творение!!! выкладываю по новой!!!

Антенн на командирских машинах обычно видно 3 штуки, но есть фото где их 4, причем 2 из них Fu-8 с метелками.
Считаем - одна штатная по правой стороне, рядом с ней "метла" и штыревая на башне. Получается 3 станции. В случае с 4 антеннами симметрично сзади по левому борту "метла". Фото не обещаю, но если осталось посмотрю дома.

07) 1 антенна воздушной связи (или с воздухом, в смысле авиацией. В общем я не понял), "Звезда" D на 30 Ватт Системы Fug 8. (она же наша метелка)
08) 1 антена 1.4 м на 20 Ватт Системы Fug 7.
09) 1 антена 2.0 м на 10 Ватт Системы Fug 5.

и вот еще нарыл на том же сайте картинку, это кончено не документальное подтверждение ну хоть кто то попытался обозначить, правда к ней нет комментария

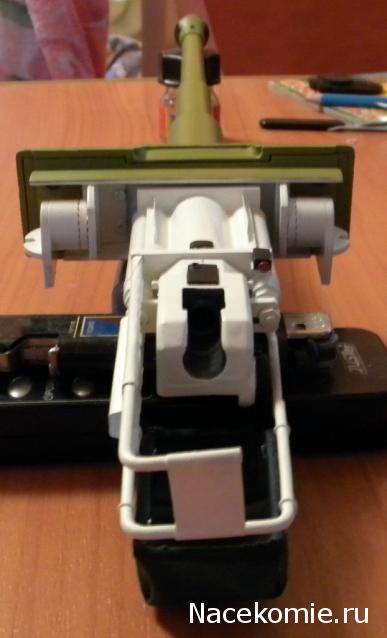

Продолжаем сборку!

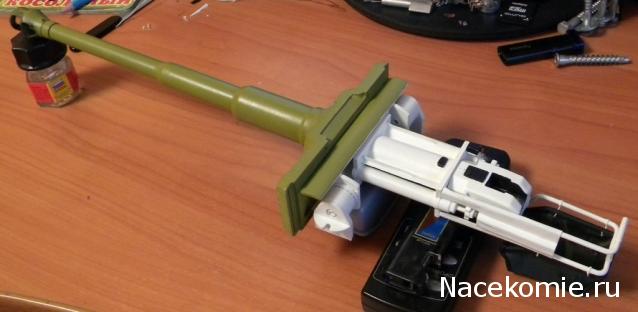

Продолжаем сборку!

Красота!!!!

Пачкать будете?
И гильзоприемник таки тканевый, да?

апд. А почему цвет зеленый? насколько знаю ни на восточном, ни на западном, и в Африке в такой цвет не красили. Поправьте, если ошибаюсь.
апд2. Дульный тормоз изнутри зачернен? Мне правильно показалось?

На счет пачкать буду смотреть после сборки стоит или нет. Гильзоприёмник тканевый. Цвет не зеленый так снялось название Dark Yellow. Да дульный тормоз зачернён.
