Наши поезда. Спецвыпуск №07 - 4-осный вагон-платформа, модели 13-401

4-осный вагон-платформа, модели 13-401

Дата выхода: ХХ.ХХ.2026 (ХХ.ХХ.2026)


Тираж: ХХХ

Рисунок модели.

Интересно было прочитать на одном из форумов в Сети, где кто-то на полном серьёзе предполагал, что вместе с вагоном-платформой дадут и "шишишгу" (в кавычках сохранен оригинал из цитаты).
Объясните мне как можно до ТАКОГО додуматься?
Вариант "ну на картинке же две модели изображены, значит и в журнале должны быть две" - не предлагать!
Где бы ещё ГАЗ-66 в таком исполнении и таком масштабе найти....
Кстати на рисунке Многофункциональная автоперевязочная АП-2 в специальном кузове К-66В на шасси ГАЗ-66-12 с лебёдкой.

Уважаемый UncleSasha меня опередил-почти, тоже самое насчёт шишиги и я хотел написать. Будет ли 66 в дополнение к вагону-платформе?

Было бы не плохо, если на платформе будет стоять "Шишига", возможно даже в самом простом исполнении.

Да, неплохо было бы...
В 87-ом масштабе, без передних фар и со стеклами, прикрытыми фанерой.

Да шишиги это прикольно, у меня на ж-д платформу планируются стать несколько модификаций, благо есть возможность их купить в 87 мсшатабе. Если постараться можно и фанеру прикрутить.

Мечтать не вредно но если будет ( что наврятли) большой респект. Мы не в японии живем что нарисовано на упаковке то и внутри должно быть.

Есть один человек, который делает автотранспорт в 1:87. Можно попробывать к нему обратиться. Данные в ЛС.

А можно взять и просто купить , но не дешево, но качественное фирменное проверенное:
Автоцистерна ГАЗ-66, 1:87, 1964—1999, СССР
Артикул: RUSAM-GAZ-66-60-000
Торговая марка: RUSAM®
2 899 ₽

Да, это не для меня.

Leo653
-=Да, это не для меня=-
Да и помне, цена крайне завышена, но так написал вообщем, мож кому пригодится, но я одну-пару-тройку пожалуй возьму. Хочется как на рисунке с фонерой =-заморочится с фонерой-= в таком масштабе, задача будет не простой, но теоритичски реализуема.

КрАЗ тоже хорошо смотрится.

Для такого дела можно и Икарус прикупить, даже салон раскрашен...
Кому интересно, в онлайн магазине в поиске устанавливаем фильтр 1/87 и включаем полёт фантазии... Главное чтоб кошелёк выдержал... Шасси 4310 -2800₽ и ещё его собрать и покрасить...

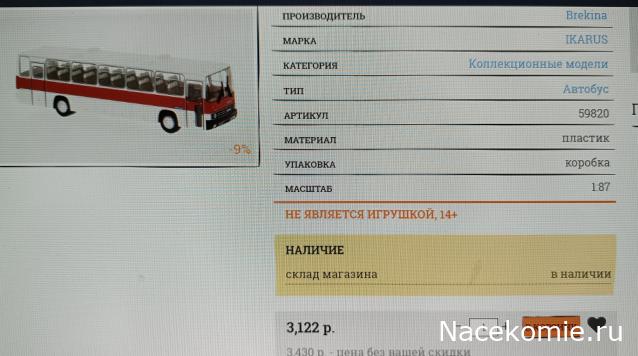

Я брал для платформы уже готовый Икарус 260 за 3200

Из готовых есть и 260 и 280 бюджет 4тыс.₽ , если очень сильно разориться то можно целый состав с икарусами собрать... Я фотку в теме с Икарусами в 43 масштабе выкладывал можно повторить... Только есть нюанс 280 не помещается на одиночную платформу, нужно делать сцеп, выпиливать торцевые борта и делать их в положение открыты (лежа, настил)...

Конструкция платформы 13-401
Платформа модели 13-401 — это 4-осная универсальная платформа с длиной рамы 13,4 м, предназначенная для перевозки колесной и гусеничной техники, металлоконструкций, контейнеров и других грузов, не нуждающихся в защите от атмосферных воздействий.

Рама
Основой конструкции служит сварная металлическая рама из низколегированной стали (09Г2С, 09Г2Д, 09Г2). Главные несущие элементы:

Хребтовая балка — из двух двутавров № 60 в средней части (длина участка 4,24 м), высота которых уменьшается к консольным концам рамы.
Боковые продольные балки — также из двутавров № 60 переменного по длине сечения. К ним приварены скобы для лесных стоек и кронштейны (державки петель) для крепления продольных бортов. Снизу крепятся тяговые кронштейны, а по наружному краю верхней полки — швеллер, защищающий настил пола при погрузке самоходной техники.
Шкворневые балки — замкнутого коробчатого сечения переменной высоты. Верхние и нижние листы — 10 мм, вертикальные — 8 мм.
Концевые балки — П-образного сечения из металла толщиной 10 мм. К ним приварены по четыре треугольных кронштейна для поддержания торцевых бортов в откинутом (горизонтальном) положении.
В средней части рамы установлены две основные поперечные балки высотой 500 мм из сварных двутавров (стенка 5 мм, полки 7 мм).
Между шкворневыми балками дополнительно размещены четыре поперечные балки из двутавра № 10, над которыми проходят две продольные балки того же профиля для поддержания настила пола.
Пол
Полностью деревянный настил из досок толщиной 55 мм.
По периметру пол армирован П- и Г-образными гнутыми металлическими элементами для защиты от повреждений.
Площадь пола — 36,8–41,8 м² (значение варьируется по разным источникам, вероятно, из-за разных модификаций).
Борта
8 продольных бортов высотой 500 мм — металлические, складываемые.
2 торцевых борта высотой 400 мм — также металлические, складываемые.
Торцевые борта могут служить переездными мостиками при погрузке колесной техники самоходом.
Борта крепятся шарнирно к концевым и боковым продольным балкам.
Основные размеры и характеристики
Параметр Значение
Грузоподъёмность 66–70 т (зависит от модификации)
Масса тары 20,9–21,5 т
База вагона 9 720 мм
Длина по осям автосцепок 14 600–14 620 мм
Длина по концевым балкам 13 400 мм
Ширина максимальная 3 140–3 240 мм
Высота пола от головки рельса 1 310 мм
Габарит 1-Т
Конструкционная скорость 120 км/ч
Тележка 18-100
Количество осей 4
Тормоз автоматический + стояночный


Отличия от родственных моделей
От 13-4012 платформа 13-401 отличается конструкцией рамы: вместо четырёх продольных балок жёсткости здесь две, а пол полностью деревянный (у 13-4012 он комбинированный — металлический в центре, деревянный по краям).
Модификации 13-401М1 / 13-401-17 — это уже фитинговые платформы, дооборудованные упорами для крепления крупнотоннажных контейнеров.
Модификация 13-401-06 — модернизация под перевозку лесоматериалов, с 12–16 съёмными стойками и торцевыми стенами.
Производство
Платформа выпускалась с 1964–1971 года (по разным заводам) до 1980–1985 года. Заводы-изготовители: Стахановский ВСЗ, Днепровагонмаш, Крюковский ВСЗ. Нормативный срок службы — 32–35 лет.

Простите меня, други, но на мой взгляд - это не модель, а игрушка по мотивам ГАЗ-66. С ценой хорошей модели. Даже на Озоне есть изготовленные более качественно и за те же деньги.
P.S. Не посчитайте рекламой, просто - первая ссылка в Яндекс-поиске "ГАЗ-66 в масштабе 1:87".

От части вы правы, но для пико-рокко ж-д составов они норм. но цена им конечно в 3 раза меньше, а ваш уже для моделистов, здесь каждый выберает сам, перешел по ссылке- но там, они явно не изготовленны.
