Пульт там определенно есть, производитель декларирует дистанционный пуск с 50 метров.
Каким образом "хвост" способствует маскировке машины при пуске?

Таки да похожа. Люк точно по той же схеме открывается. А что до выступа сзади - так не железо, срежется легко. Дам сравнительные фотки вечером, может конечно у меня с глазами что не так. Заодно с динго посмотрю. Кстати подвеска там слегка похожа, но дюже неказисто пластмассовая и не крутится)

По какой схеме? А Хамви вбок открывается. У Тигра в жизни назад. В серии в бок повернут.
Люки разной формы. Смысла тратить люк Хамви не вижу. Что потом с Хамви будет? Легче из листового пластика сделать или родной перепилить.

durg, там не колеса великоваты - подвеску я все равно переделаю, чуть клиренс за счет этого увеличится и станут нормально. В реале на Тигре подвеска как у БТР-80, и она позволит установить. В общем, буду пробовать.

А в жизни турель она вращается и вбок, ли взад это уже в каком положении оставили на сколько я понимаю.
Что до "схемы" так вот что на картинках тут, что у хамера выглядит одинаково в открытом состоянии. Хамер не жалко ничуть. Ему крышу сносишь - кабриолет получается.

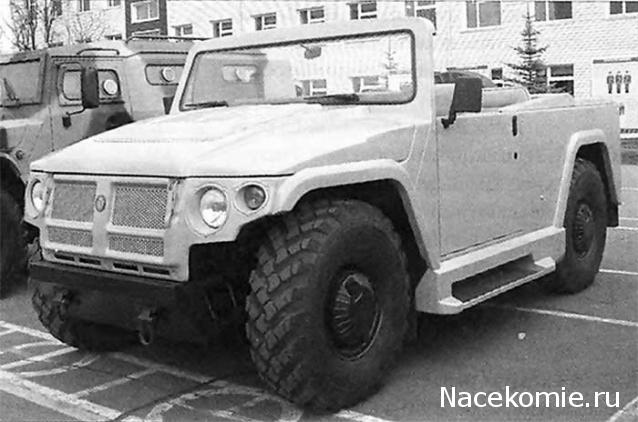

Тигру тоже можно крышу снести

Вот и дилемма. Оставлять оконные рамы на передних дверях, или спилить?

Кстати, еще инфа по Корнету - у него в грузоотсеке за задней дверью дополнительная боеукладка - 8 транспортно-пусковых контейнеров. Скорее всего они отгорожены от отделения с собственно установкой ПТУР. Если пульт наличествует и это не изображенный на месте оператора, то, скорее всего, он расположен там-же - за грузовой дверью.

А в это время в замке у шефа...





И еще немного

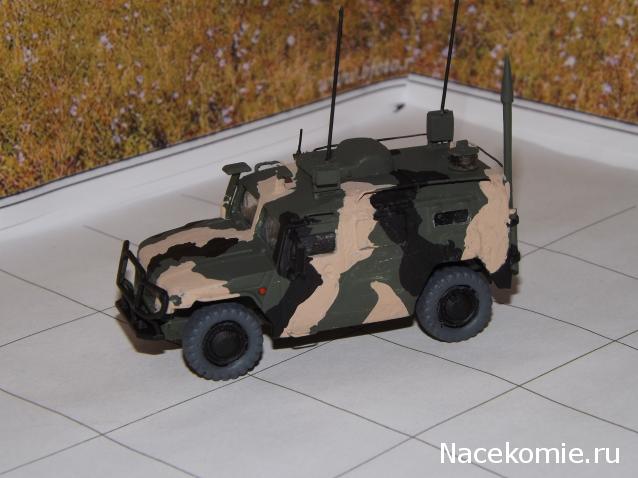

Отличная работа, уважаемый коллега! Как всегда! У меня проще всё. Спилил люк, навесил всякую всячину и получил командно-штабную машину на базе Тигра. Состоит на вооружении ВВ МВД.

Добавлено спустя 1 минуту 35 секунд:
Есть недочёты. Главный - отсутствие амбразур в стёклах. Пока не придумал, из чего их делать. Придумаю - вставлю.

А просто наклеить амбразуры из "сметанки"? Вырубить пробойничком... и на прозрачный лак (футура, Акан, Тамийя).
Так машинка живая, мне такой вариант не попадался.

А у мню колпаки толстые вышли. Только сейчас в глаза бросилось.

Кстати, на форуме АСЕ в рамках "четвертого колесно-гусеничного проекта Танкограда" будут комплекты колес на Тигр (КИ-115АМ), 300р за комплект. Я оставил заявку на 4 комплекта (самому делать не сильно хочется, а там неплохие - от их-же Тигра)... Также из полезного - гусеницы на Т-90 (аналогичные на Мсту, Т-80 вроде как), но насчет их я пока думаю

Добавлено спустя 1 минуту 51 секунду:

По амбразурам - наклеить из листового пластика на глянцевом лаке.

на Т-90 и Т-80 чуть разные...от Т-90 у меня на БРЭМ-1 танкоградовской стоят...

Нет у меня пробойника нужного диаметра! Делать надо.

Загляните в магазин,где продают швейные машины, иглы к ним, запчасти и всякое швейно-раскройное добро. Или в магазин с товарами для "женского хобби". Цена вопроса от 60-70 до 300 рублей (одинарный диаметр или со сменными наконечниками). Я вчера с женой удачно зашел, там и зеленые разлинованные "нережущиеся" коврики есть, и пробойники, и кисти, и краски\лаки\грунтовки акриловые и много чего еще. Она сказала, что больше меня с собой брать не будет...

Целевой шопинг, во избежание финансовых конфликтов, производится исключительно сепаратно.

Спасибо за совет, уважаемый коллега. Непременно воспользуюсь!

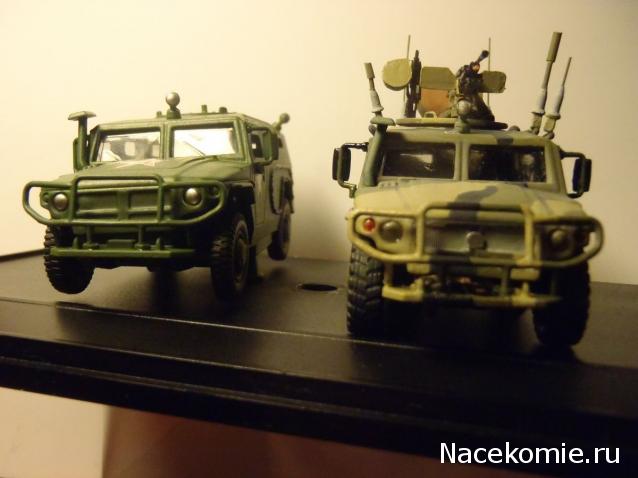

Ну вот, закончил. Не все вышло, как хотелось, боец оказался недорослем (ноги длинные, а тулово короткое). Надо было его из двух делать - низ брать от стоячего, а верх еще от кого-нибудь. Ну да ладно, будем считать, что он только вылезает из люка, еще не распрямился. Как обычно, на макрофото повылазили мелкие косячки, которые глазом не видно.

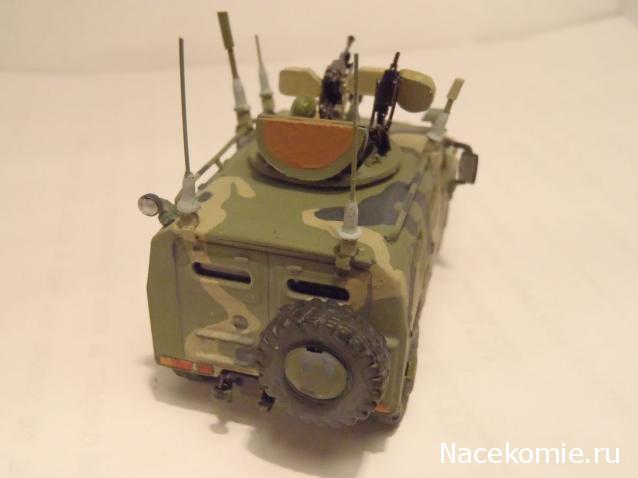

Тигру намеренно сделал максимально "боявой", навесив на нее АГС-30 и Корд вместо АГС-17 и Печенега, обычных на парадах (по ТТХ это допустимо). На Корде намеренно наворотил двухкоробчатую здоровую турель. Также намеренно навешал антенн, хоть с ними стрелять из всего этого арсенала и проблематично. В-общем, намеренно утрировал боевой вид в контраст к совсем беззубому исходнику.

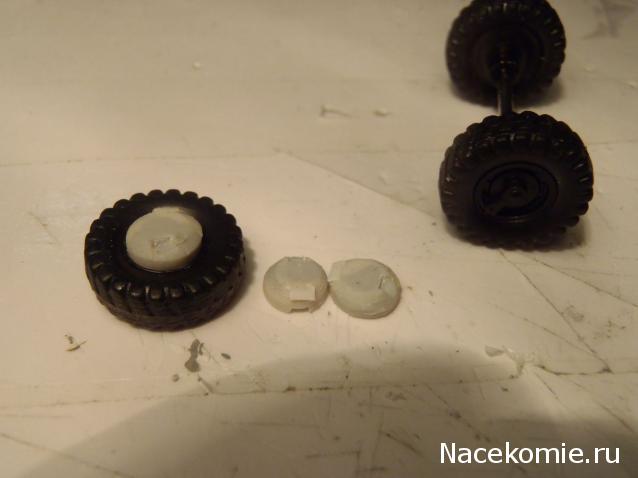

На эту же идею играют и колеса от ICM-овского БТР-152, только колпаки изготовлены поверх БТР-овских узлов автоподкачки. Косяк - на запаске тоже колпак. Проще было еще колпак сделать, чем точить совсем иной дисковый обод. Поленился, короче. Колпаки наточил из обточенных, скленных в пакет и долго (2 выходных) просушенных обрезков толстого литника. Вышла этакая монолитная бочка, в торец которой я ввинтил держатель от войлочной насадки и затем наточил диски на Дремеле. Потом вырезал рельефные выемки, а рельефные выпуклости сделал из кусочков сметанки. Внутри дисков высверлил выемки для БТР-овских систем автоподкачки. Так мне показалось проще, чем выгрызать лишнее из ICM-овских колес.

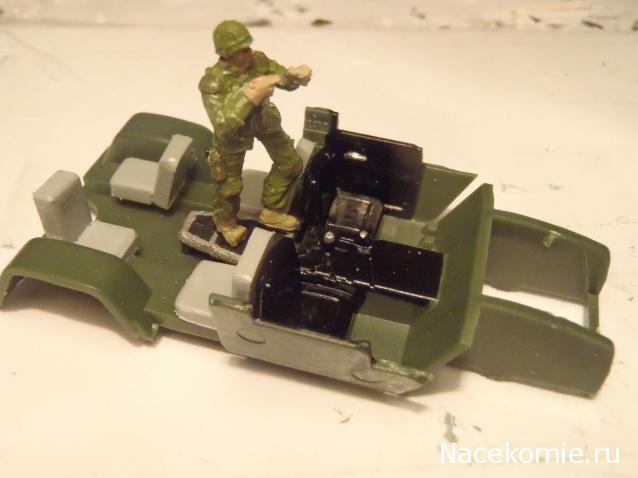

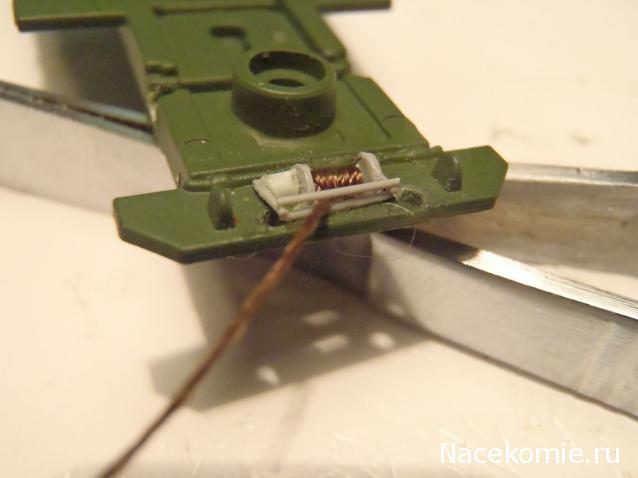

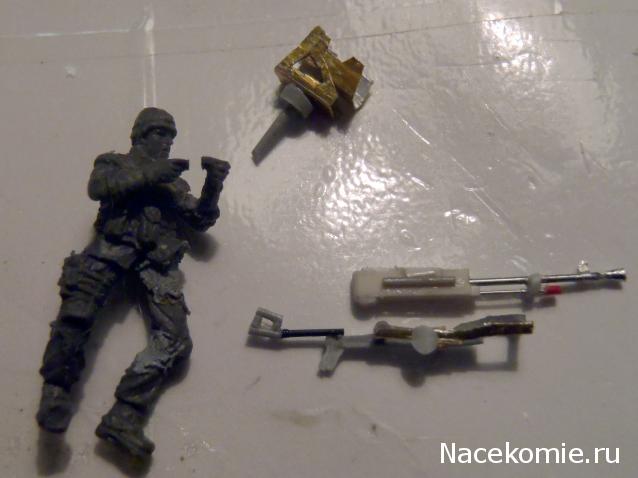

Из доработок еще внутрянка: прокрасил приборную доску, сделал помост для пулеметчика, доп. сиденья для десанта, изготовил лебедку с тросом и карабином. Бойца сделал из набора бундесверовских вояк (все равно сейчас форму сделали - от НАТОвской не отличишь). В своей первой жизни он был гранатометчиком и стрелял с колена. Пришлось подрезать ноги в нужных местать, повтыкать иголки для прямостоя и зашпаклевать тамийевской шпаклевкой. К сожалению, фигурки из полиэтилена. Поэтому устранить все швы и облой просто не удалось. ПЭТ не режется - махрится. Как я говорил, боец вышел недорослем, надо было не жадничать, а сделать его из 2 фигурок

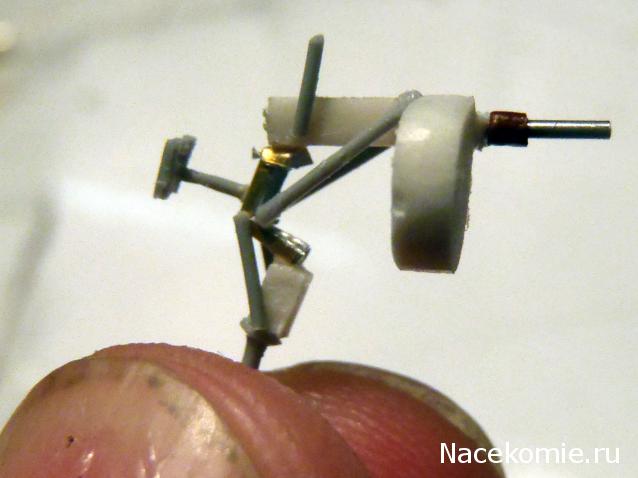

АГС-30 делается проще, чем АГС-17. Без станка он состоит всего из 4 деталей. С Кордом тяжелее, как видно из предыдущих постов, он состоит из трех блоков: пулемет, станок для стрельбы с рук и турель.

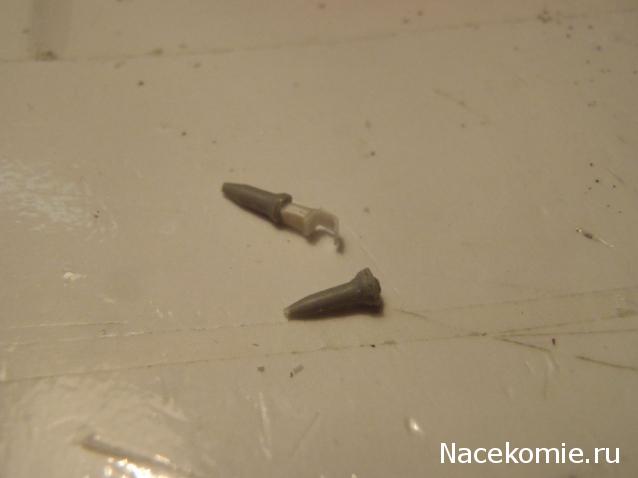

Антенные основания наточил на Дремеле, наклеил на П-образные скобы через прямоугольные проставки. Сами антенки клеил встык, модельным клеем, держатся удивительно хорошо.
Поручни - тянутый литник, но вклеены в высверленные отверстия и оттого прочны.
Задние блоки фонарей родные, на время покраски замаскированные скотчем, а передняя светотехника традиционно из витражных красок. Фары не удались - не дал я серебрянке высохнуть, начал возюкать поверх.

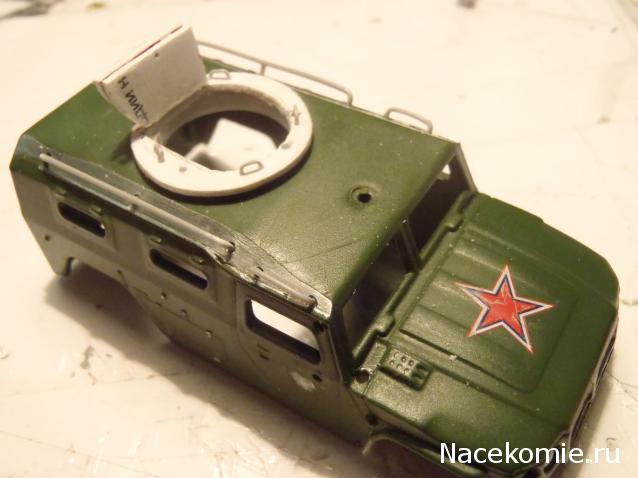

Верхнее кольцо и люк из СИМ-карты, клеится очень погано даже суперклеем, хотел сделать отрывающимся, но петли не держались и после 5-го переклеивания плюнул. Кольцо внутри из сметанки, свернуто на оправке из шлифбарабанчика (большой наждачный) от Дремеля. Верхний люк высверлил тем самым инструментом с 10 страницы - ступенчатой фрезой. Верхняя турель сделана так, что стала внатяг, вращается, но не вываливается. Для этого я вырезал полоску с запасом по длине, свернул на оправке, затем вставил в вырезанное и отшлифованное отверстие, дал ей развернуться и карандашом пометил место стыка. Укоротил и склеил встык, укрепив шов накладкой. Шов с накладкой потом спрятал с задней стороны турели, куда никто не смотрит.
Остальное как обычно: несколько видов фольги и жести, тянутый литник, обрезки пластика...

Окраска сначала аэром, камуфляж - кистью, потом смывка и матовый лак. Сильно пачкать не стал, смывка и так подчеркнула что надо. Коробочка - выставочный бокс от коллеги SILion'а

Все конечно классно, но в этой машине по штату положен только пулемет, там из-за радиооборудования практически нет места внутри.

По штату ни ГАЗ-66, ни Уралу ЗУ 23 совсем не положена. А подиж ты... А вот цитата: http://modeli-gaz.ru/gaz/gaz-2330.htm
"ГАЗ-233014 «Тигр» — бронированный армейский автомобиль, принят на вооружение ВС России в 2007 г. (принят на снабжение ВС), серийно производится с 2006 г. Арзамасским машиностроительным заводом. Вместимость 6 чел. Автомобиль оборудован круглым поворотным двустворчатым люком на крыше и распашными окнами. Размер люка позволяет вести огонь двух стрелкам в разные стороны. После принятия машины на вооружение планировалось оснащение креплениями под 30 мм автоматический гранатомет АГС-17 / АГС-30, 12.7 мм пулемет "Корд" или 7.62 мм пулемет ПКМ или ПКП "Печенег". Внутри машины оборудованы места для укладки по-походному пулеметов, АГС, РПГ-22, РПГ-26, РШГ-2, ПЗРК типа "Игла" или "Игла-С". Первые поставки в ВС России - 2007 г.;"
Могу и фотки с Кордом и АГСом одновременно привести. Так что, если честно, не понял реплики. Теоретически все правильно.
