Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение
Auxilary писал(а):
У меня пока так:


(коварно прищуриваясь) ... а прорез в крыше зачем? Я-то буду люк высверливать когда инструмент придет. Примерно такой: Русские танки №60 - ГАЗ-2330 Тигр


Или даже такой: Русские танки №60 - ГАЗ-2330 Тигр


08 янв 2013, 21:48
Профиль

Зарегистрирован: 02 ноя 2012, 11:36
Сообщения: 85
Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение
Steelmajor писал(а):
(коварно прищуриваясь) ... а прорез в крыше зачем?

Под пару "Корнетов" )

Я резал бормашиной с отрезным диском.


08 янв 2013, 21:55
Профиль
Аватара пользователя

Зарегистрирован: 17 июн 2011, 11:19
Сообщения: 3464
Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение
Auxilary писал(а):
...
Я резал бормашиной с отрезным диском.


Ну, мне-то нужно будет круглую дырку получить под обычный люк обычного армейского Тигра. Тут такая фреза - самое то.


08 янв 2013, 22:01
Профиль

Зарегистрирован: 11 май 2011, 12:22
Сообщения: 567
Откуда: Москва
Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение
Steelmajor писал(а):
Auxilary писал(а):
...
Я резал бормашиной с отрезным диском.


Ну, мне-то нужно будет круглую дырку получить под обычный люк обычного армейского Тигра. Тут такая фреза - самое то.

Сам люк Тигра не круглый. Или вы всю турель будете высверливать? Почему нельзя простым сверлом высверлить?

Никто не думал как сделать крутящуюся турель? Я думал, может на магните установить, но вопрос как тонко вырезать турель из корпуса и не повредить.


09 янв 2013, 01:01
Профиль
Аватара пользователя

Зарегистрирован: 10 сен 2012, 13:14
Сообщения: 183
Откуда: Владивосток
Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение
Vitaly писал(а):
Никто не думал как сделать крутящуюся турель? Я думал, может на магните установить, но вопрос как тонко вырезать турель из корпуса и не повредить.

Крутящуюся лучше из пластика и делать, или на манер РТшных танковых башен, или из двух частей склеиваем уже по месту где-то я такое уже встречал.
Что до ровных вырезаний по металлу, то тут надо две модельки у одной сохраняем крышу проделывая в ней отверстие, а во второй сохраняем турель стачивая крышу до размеров люка. Куда деть без крыши думаю сами придумаете. Кстати крыша очень удачно срезается по верхний залом на корпусе, акурат над канатами, но лучше допуск оставлять на дальнейшую чистовую обработку. Кстати там даже есть подобие ручек для поездок стоя на пластиковой дверной фальшпанельке.


10 янв 2013, 17:52
Профиль

Зарегистрирован: 23 май 2012, 18:12
Сообщения: 1526
Откуда: Харьков, Украина
Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение
ALABAMA писал(а):
Vitaly писал(а):
Никто не думал как сделать крутящуюся турель? Я думал, может на магните установить, но вопрос как тонко вырезать турель из корпуса и не повредить.

Крутящуюся лучше из пластика и делать, или на манер РТшных танковых башен, или из двух частей склеиваем уже по месту где-то я такое уже встречал.
Что до ровных вырезаний по металлу, то тут надо две модельки у одной сохраняем крышу проделывая в ней отверстие, а во второй сохраняем турель стачивая крышу до размеров люка. Куда деть без крыши думаю сами придумаете. Кстати крыша очень удачно срезается по верхний залом на корпусе, акурат над канатами, но лучше допуск оставлять на дальнейшую чистовую обработку. Кстати там даже есть подобие ручек для поездок стоя на пластиковой дверной фальшпанельке.

Турель не сложная, проще с "0" сделать - крышу опилить до плоскости, прорезать отверстие под турель - просверлить сверлом нужного диаметра, лучше типа коронки, "балеринки" или сверла для работы с тонкими материалами - заточка в виде трезуба на обычном сверле - а потом сделать верх турели, цилиндрик из пластика, а к последнему снизу приклеить пластиковую шайбу - и будет вращаться. Аналогичное крепление реализовано на модели HMMWV от Ревелл в 1:72


Фото:
Русские танки №60 - ГАЗ-2330 Тигр
Русские танки №60 - ГАЗ-2330 Тигр турель.jpg [ 40.61 Кб | Просмотров: 1688 ]
10 янв 2013, 18:05
Профиль ICQ
Аватара пользователя

Зарегистрирован: 10 сен 2012, 13:14
Сообщения: 183
Откуда: Владивосток
Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение
organic писал(а):
Турель не сложная, проще с "0" сделать - крышу опилить до плоскости, прорезать отверстие под турель - просверлить сверлом нужного диаметра, лучше типа коронки, "балеринки" или сверла для работы с тонкими материалами - заточка в виде трезуба на обычном сверле - а потом сделать верх турели, цилиндрик из пластика, а к последнему снизу приклеить пластиковую шайбу - и будет вращаться. Аналогичное крепление реализовано на модели HMMWV от Ревелл в 1:72

Согласный. Очень кстати похожая турель у хаммера амеркомовского, только пушку поменять и не крутится она у него, но это у него))) Поправимо если переставлять.


10 янв 2013, 18:27
Профиль

Зарегистрирован: 11 май 2011, 12:22
Сообщения: 567
Откуда: Москва
Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение
ALABAMA писал(а):
турель у хаммера амеркомовского, только пушку поменять и не крутится она у него, но это у него))) Поправимо если переставлять.

Там снизу ограничители надо срезать и будет крутиться smile_01
Зачем ТОУ менять и на что?
Только там турель кузову не соответствует. Он длинноносый поздней серии. А турель ранней.

Добавлено спустя 1 минуту 51 секунду:
ALABAMA писал(а):
Очень кстати похожая турель у хаммера амеркомовского
Похожа на тигриную? Только если круглостью.


10 янв 2013, 18:44
Профиль

Зарегистрирован: 07 янв 2012, 20:00
Сообщения: 417
Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение
Уважаемые коллеги. По поводу установки Корнетов. В такие большие люки хорошо видно интерьер внутренний и должно быть видно устройство подъёма блоков пусковых установок. Явно нужны соответствующие фотки, иначе придётся фантазировать. И снимите, пожалуйста, с Тигра дашку! Не ставят их туда совсем. Опять фантазии! Давайте брать реальные прототипы!!!


10 янв 2013, 19:06
Профиль

Зарегистрирован: 23 май 2012, 18:12
Сообщения: 1526
Откуда: Харьков, Украина
Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение
podpolkovnik писал(а):
Уважаемые коллеги. По поводу установки Корнетов. В такие большие люки хорошо видно интерьер внутренний и должно быть видно устройство подъёма блоков пусковых установок. Явно нужны соответствующие фотки, иначе придётся фантазировать. И снимите, пожалуйста, с Тигра дашку! Не ставят их туда совсем. Опять фантазии! Давайте брать реальные прототипы!!!

Вроде всегда Душкой была smile_03 Насчет Дашки слышу впервые...


10 янв 2013, 19:08
Профиль ICQ

Зарегистрирован: 24 авг 2011, 19:31
Сообщения: 3030
Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение
podpolkovnik писал(а):
И снимите, пожалуйста, с Тигра дашку! Не ставят их туда совсем. Опять фантазии! Давайте брать реальные прототипы!!!

на свою модель устанавливаю что хочу и только мне решать чего с ней делать smile_11 да.и как я уже сказал.что установил его от безисходности,так как "Печенег" и АГС-17 его штатное вооружение ещё никто не выпускает


10 янв 2013, 19:29
Профиль

Зарегистрирован: 23 май 2012, 18:12
Сообщения: 1526
Откуда: Харьков, Украина
Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение
http://www.youtube.com/watch?v=WdzwKonpzPM&list=PLBD0C6EAAB40245DD&feature=player_detailpage
http://www.youtube.com/watch?v=WdzwKonpzPM&feature=player_detailpage
Гляньте вот это, всеж параллелограмм-штанга - поднимается со смещением назад smile_03 Весьма интересно. Насчет содержимого внутри - фото мест водителя и оператора выкладывал - с двумя ЖК-панелями, а вот остального нет вообще.
Ну и вот с Кордом.


Фото:
Русские танки №60 - ГАЗ-2330 Тигр
Русские танки №60 - ГАЗ-2330 Тигр x_7af57e0f.jpg [ 50.5 Кб | Просмотров: 1637 ]
10 янв 2013, 19:37
Профиль ICQ

Зарегистрирован: 02 ноя 2012, 11:36
Сообщения: 85
Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение
Мне кажется или крыша в месте установки ракет слегка выступает над крышей машины?


Фото:
Русские танки №60 - ГАЗ-2330 Тигр
Русские танки №60 - ГАЗ-2330 Тигр Clipboard02.jpg [ 25.35 Кб | Просмотров: 1615 ]
10 янв 2013, 20:45
Профиль

Зарегистрирован: 23 май 2012, 18:12
Сообщения: 1526
Откуда: Харьков, Украина
Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение

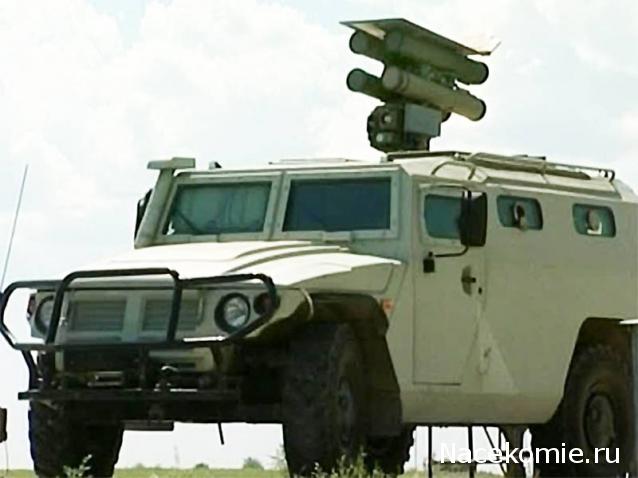

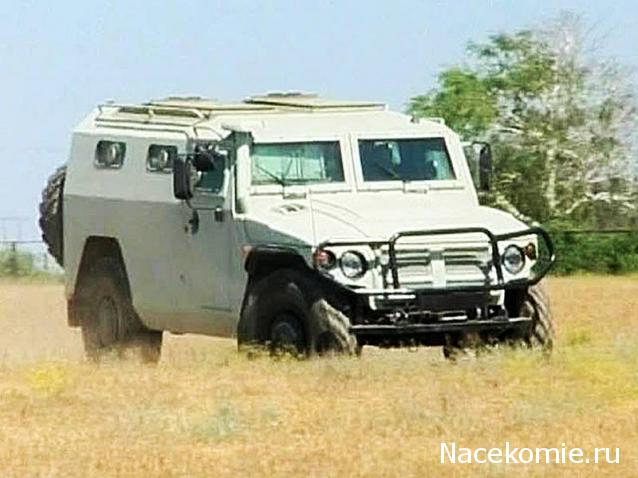

Не кажется - там действительно две возвышенности-площадки. Насколько я понял, то "хвост" на крышке блоков ПТУР закрывает упор в "боевом" положении этих блоков - то есть они убираются сдвигом вперед-вниз по дуге.


Фото:
Русские танки №60 - ГАЗ-2330 Тигр
Русские танки №60 - ГАЗ-2330 Тигр VvmmI.jpg [ 44.78 Кб | Просмотров: 1611 ]
Русские танки №60 - ГАЗ-2330 Тигр
Русские танки №60 - ГАЗ-2330 Тигр U8uld.jpg [ 32.76 Кб | Просмотров: 1611 ]
Русские танки №60 - ГАЗ-2330 Тигр
Русские танки №60 - ГАЗ-2330 Тигр aof6t.jpg [ 34.21 Кб | Просмотров: 1611 ]
10 янв 2013, 20:54
Профиль ICQ

Зарегистрирован: 02 ноя 2012, 11:36
Сообщения: 85
Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение
organic писал(а):
Не кажется - там действительно две возвышенности-площадки. Насколько я понял, то "хвост" на крышке блоков ПТУР закрывает упор в "боевом" положении этих блоков - то есть они убираются сдвигом вперед-вниз по дуге.

Кинематика движения блоков ясна, а вот предназначение "хвоста" до сих пор мне было непонятно.
Видимо, в полукруглом вырезе блок вращается вокруг своей оси.
Понял, что многое из сделанного придется переделывать.


10 янв 2013, 21:06
Профиль

Зарегистрирован: 23 май 2012, 18:12
Сообщения: 1526
Откуда: Харьков, Украина
Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение
Auxilary писал(а):
organic писал(а):
Не кажется - там действительно две возвышенности-площадки. Насколько я понял, то "хвост" на крышке блоков ПТУР закрывает упор в "боевом" положении этих блоков - то есть они убираются сдвигом вперед-вниз по дуге.

Кинематика движения блоков ясна, а вот предназначение "хвоста" до сих пор мне было непонятно.
Видимо, в полукруглом вырезе блок вращается вокруг своей оси.
Понял, что многое из сделанного придется переделывать.

Ну я пока за серьезный перепил не брался - Тигр в наличии всего один (больше не нашел в Белгороде, да и времени мало было), жду колеса КИ-126 (два набора на БТР-80А от Армори запросил, как раз на три Тигра хватит и одно останется smile_03 ), ну и попытался разобраться с Корнет-ЭМ (кстати, так особо и не понял, чем он от Корнет-Д отличается, или ЭМ - это экспортный). Надо экраны наводчика сделать - они хорошо видны.
А в вырезе, который закрывается "хвостом", скорее всего еще и какой-нибудь стопор-ухват "боевого положения" стоит.


10 янв 2013, 21:12
Профиль ICQ

Зарегистрирован: 02 ноя 2012, 11:36
Сообщения: 85
Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение
Я пошел по бюджетному пути и купил БТР-152 донором покрышек.


10 янв 2013, 21:24
Профиль

Зарегистрирован: 24 авг 2011, 19:31
Сообщения: 3030
Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение
organic писал(а):
жду колеса КИ-126 (два набора на БТР-80А от Армори запросил, как раз на три Тигра хватит и одно останется smile_03 ),

Ки-126 на БТР-80А от Армори великоваты чуток,обувал его ради эксперимента...пришлось разувать и использовать их по прямому назначению на БТР-80А


10 янв 2013, 21:28
Профиль
Аватара пользователя

Зарегистрирован: 26 июл 2012, 22:12
Сообщения: 386
Откуда: Набережные Челны
Сообщение Re: Русские танки №60 ГАЗ-2330 Тигр фото модели, обсуждение
Кинематика движения блоков ясна, а вот предназначение "хвоста" до сих пор мне было непонятно.

Рискну предположить, хвост нужен затем, дабы не демаскировать машину, при вылете ракеты пламя с разгонного движка видно очень сильно, по крайней мере так было на 9П148 "Конкурс", сделал фотку при пуске ракеты, так вот, пламя видно очень хорошо, найду фотку- выложу.
Вероятнее всего, есть и выносной пульт для этих ракет.
