По-моему, это пустышка Если 2c7м действительно "компактнее"(во что я, при всем уважении, не верю), то это никак бы не отразилось на общих пропорциях, не говоря о стволе! Ув. Бармасик, 12800 я видел только в вики и в вашем источнике, при этом это не влияет на длину корпуса, которая и там и у вас одинакова, а на модельке по-любому короче, как и всё остальное...А "улучшенное шасси" тоже визуально не отличить. Кстати, в числе модернизаций, также упомянуто повышенное число возимого боекомплекта вдвое - как-то не верится в такую магию с уменьшением размеров. Габариты никак не могли уменьшится! Я бы скорее поверил, что они лепили пион по гиацинту, чем в то, что это малка

Вроде, как, малка


Добавлено спустя 48 минут 51 секунду:
Может, будет интересно, 4страницы о 2с7м из цикла сборников Бастион А.В. Карпенко "Самоходные артиллерийские и зенитные установки":

Достал я сегодня Пион. Вечером подойду к нему творчески, с штангенциркулем, чертежами и фотографиями. Посмотрим, чего он достоин и сколько экзекуций придется претерпеть
Шасси и корпус Пиона и Малки идентичны, ИМХО. Компоновка отдела боеприпасов отличается, упоминается, что у Малки боеприпасы загружаются в укупорке производителя, а у Пиона - свои собственные гнезда под снаряды и картузы. Именно из-за этого и мог увеличится возимый боекомплект.

Вот, нашёл. Глядишь, кому пригодится! По крайней мере теперь понятно, что где и как выглядит пузико.

Добавлено спустя 2 минуты 37 секунд:

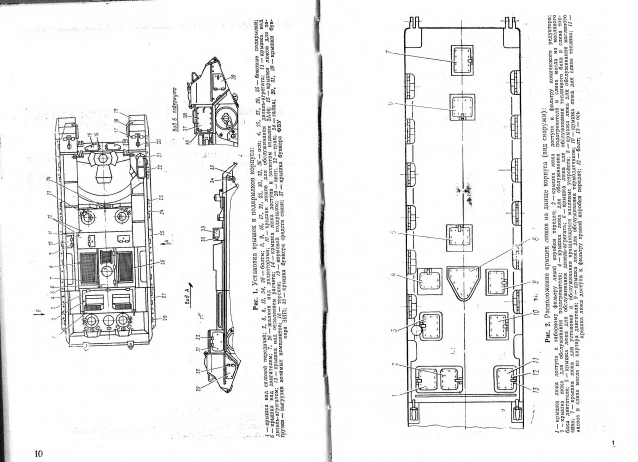

Вот ещё, только на польском. Здесь более подробно днище.

Добавлено спустя 39 секунд:
Не загрузился рисунок. Завтра.

Полазил вчера вокруг Пиона (всеже скорее у нас 2С7М Малка;-)) с измерительными инструментами...
Вывод - оптимально делать 3 разреза
1 - там, где оканчивается отсек управления и скос к моторному отсеку - вставка на 3-4 мм (более точно не замерял)
2 - там, где оканчивается кабина расчета, причем вырез делать фигупный - ящики на надгусеничных полках должны остаться на задней части - вставка на 2мм
3 - Сразу за ящиками на надгусеничных полках - вставка на 1 см
При этом корпус попадает в чертежи, ходовая (опорная поверхность гусениц) увеличивается примерно на 12мм.
Соответственно, надо будет срезать и распределить на чуть большем расстоянии друг от друга все опорные катки.
Сошник также немного изменяется - надо добавить его узел крепления к гидроприводам - и он становится длиннее на 3мм.
Ну а остаток недобора длины решается стволом пушки;-)
Вот такой вот "небольшой" объем доработок...

(закатывая глаза и очень внятно) мам-ма... т.е. к этому "небольшому объему" работу с гадким китайским "белым металлом" надо добавить и изготовление гусениц. Если ходовая длиннее на 12 мм, то гуска в сумме удлинится на 24, а этот кондом на такой глобус уже не натянеЦЦа

Да уж, за такой "небольшой объем" переделок данного изделия может взяться только истинно одержимый человек и , можно сказать, подвижник "религии чистого моделизма". Не уверен, что такая овчинка стоит выделки, но если уважаемый коллега намерен дерзнуть, это заслуживает уважения. Удачи!

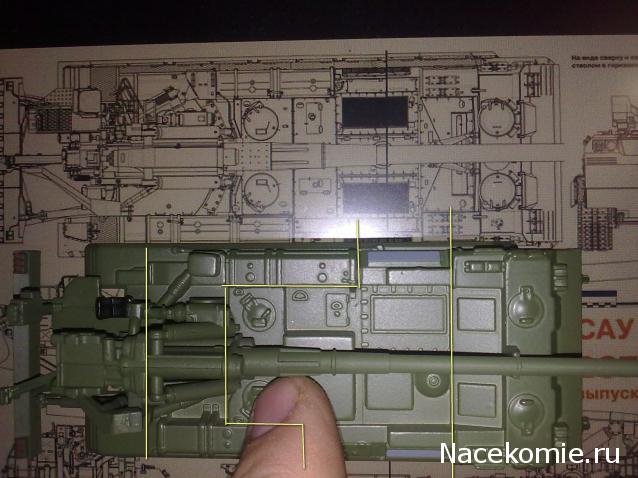

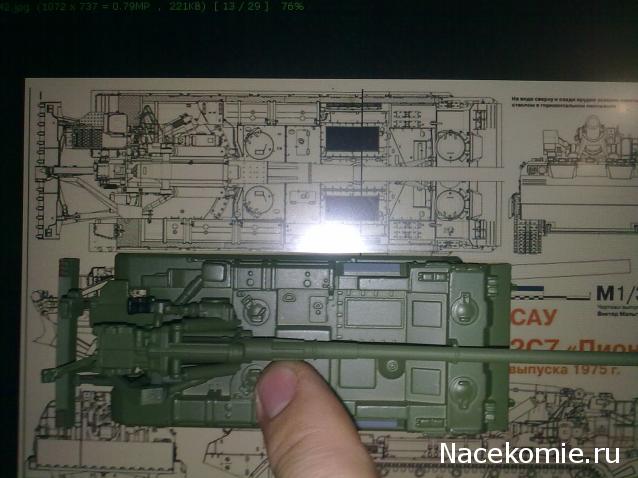

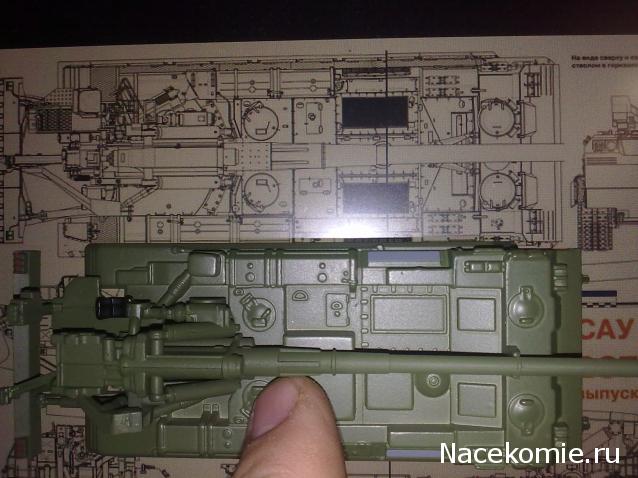

Вот, для наглядности. Чертеж вывел примерно в 1:72 масштабе на экран ноута, остальное корректировал по линейке.

Добавлено спустя 23 минуты 10 секунд:
Только сейчас заметил, нужно вырезать кусочек корпуса после МТО и вставлять его после отсека управления - смещать решетки охлаждения двигателя назад таким образом... Может, просто удлинить немного ходовую и пушку за счет задней части и ствола соответственно?...

Сегодня Пион доехал и до Владивостока. Согласно журнала "ходовая часть выполнена на основе узлов Т-80". Ходовая Мсты выполнена на той же базе. Взял модели, штангенциркуль произвел замер.
Диаметр опорного катка: Т-72 = 10,6 мм; Т-80 = 9,6 мм; Мста = 9,1 мм; Пион = 8,5 мм.
Комментарии?

А чего тут комментировать?
Это еще раз доказывает, что изготовители партворков типа РТ (впрочем, как и многие изготовители пластиковых китов) совершенно не стремятся к копийности, правильной масштабности и соответствии моделек чертежам оригиналов, то есть лепят их от балды, типа "на глазок".

Кстати уважаемый Phobos. По поводу длины Пиона со стволом интересная чехарда:
Бронеколлекция = 13 100 мм
http://www.kubinkamuseum.ru = 13 200 мм
http://ru.wikipedia.org и http://tanks.at.ua/publ/sssr_i_rossija_ ... 81-1-0-334 = 12 800 мм
И это при том, что все остальные размеры совпадают.
Почему-то по всем остальным образцам бронетехники такого разнобоя не наблюдается.

По длине - иногда дается приведенная длина со стволом горизонтально вперед - она максимальная, но для Пиона невозможна. На чертежах в М-Хобби есть вид со стволом горизонтально.
А 1мм диаметра опорного катка - раз плюнуть!
Термоусадку на него (изолятор такой, трубка термоусадочная, в радиоделе используется), и аккуратно прогреть, вот и будет обрезиненый каток нужного диаметра. Причем, чем больше начальный диаметр трубки, тем толще обрезинка получится (я думаю, тут можно и без кавычек писать).

Коллега Органик, Вы, несомненно, герой, если станете выполнять те переделки, что описали. Я лично решился только на отрез передней кабины и убрал непонятные ящики на крыше корпуса. Ходовую трогать не буду из-за гусениц. Не охота новые подбирать или делать. Пушку сдвину чуть назад. кабину экипажа чуть вперёд, спинку в порядок приведу и достаточно! Ствол уже заменил, правда убедился, что хороших токарей у нас не осталось. Доводил вручную.

Добавлено спустя 1 минуту 5 секунд:

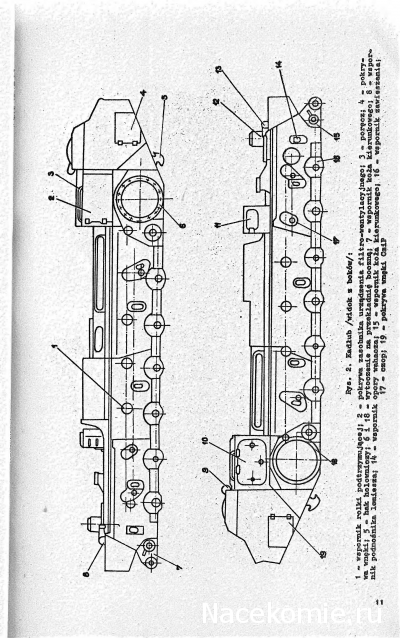

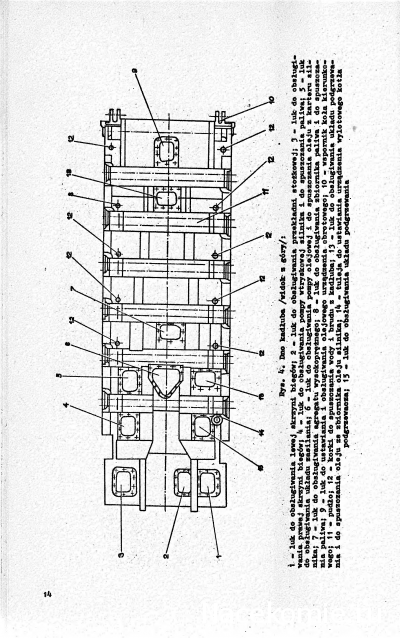

Это пузико во всей красе из польского руководства.

При таком объеме доработк, мне кажется проще изготовить корпус с нуля (из листового пластика).
Усилий столько же, а мата меньше.

По поводу непонятных коробок на корпусе - вот они и наводят мысль о Малке. На некоторых фото просматриваются, хоть и не такие большие. Возможно, это агрегаты системы централизованного управления/обмена данными/целеуказания.

Возможно. Но я решил поздний Пион делать, как в артмузее. Так понятней. С Малкой много непоняток, фоток, где однозначно Малка, практически нет, чертежей тем более.

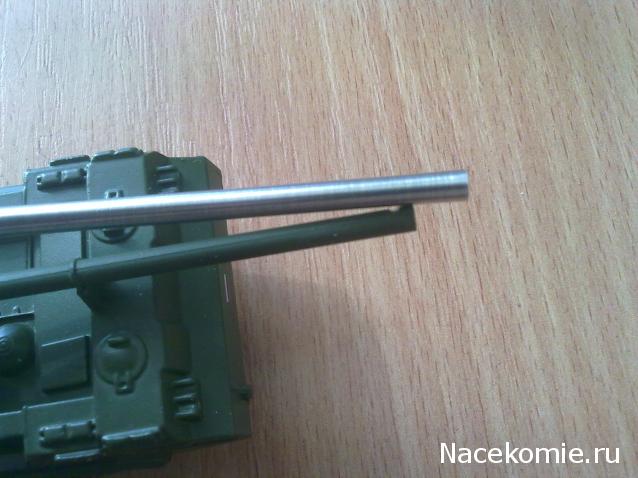

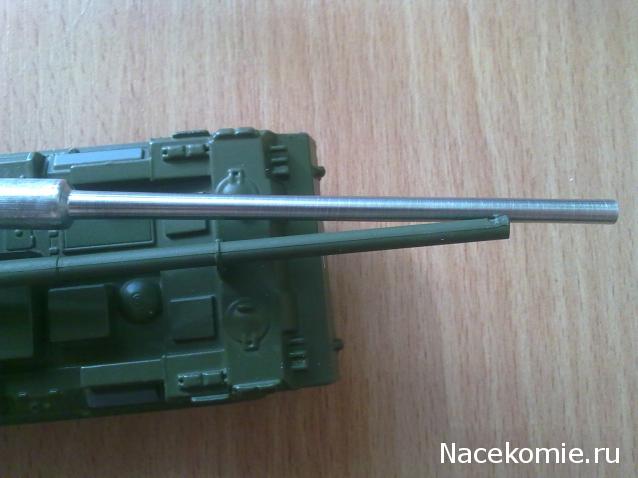

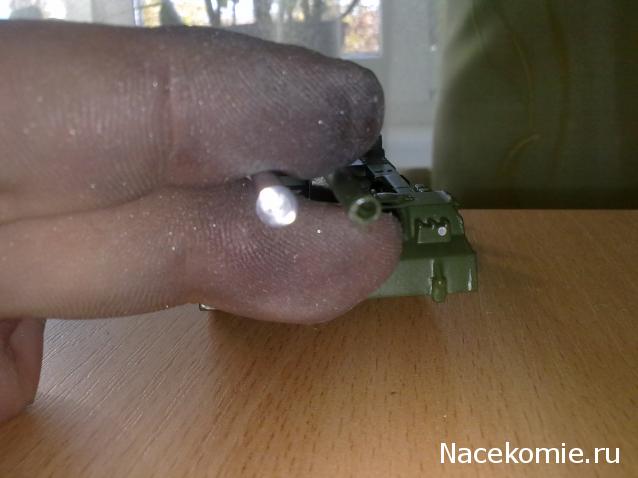

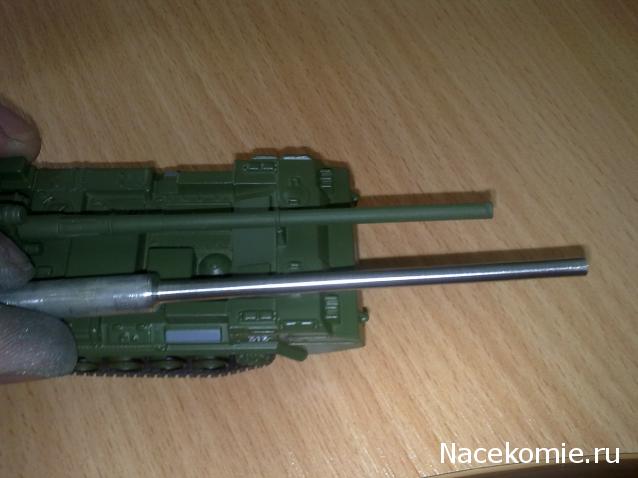

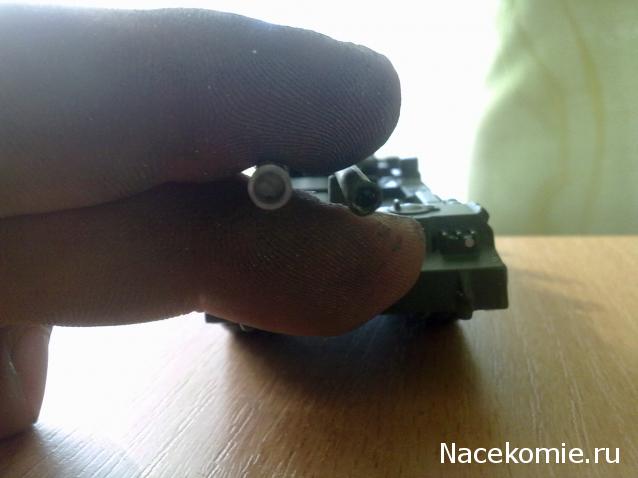

Первые прикидки по стволу... Ох и недоразмерен же оригинальный!
Вид в корне меняется, советую всем хотя-бы ствол, хоть частично, свободную трубу, поменять.
По габаритам - диаметр дульной части 4.0мм, калибр - 2.8мм, диаметр в месте соединения с кожухом - 4.5мм, длина 84.5мм. (это под 1:72).

А можно чертеж ствола с размерами. Диаметр. И главное длина одного диаметра до другого. Помогите люди добрые. Не могу найти.

Выложу свой. Отсканю дома - я его считал на листике вручную, по чертежам, фото и основным размерам.

Уважаемому коллеге Organic впору уже ставить производство стволов для Пионов на поток.

Щазззз! У меня на свой ушло часов 6 рабочего времени, на второй 2-3 часа может уйти (форма уже подобрана, что, где, как точить уже знаю...), там форма не очень простая для токарника, много конических поверхностей (по сути, он весь такой...).
