Русские танки - Доработка моделей, советы, фото
Автор Сообщение
Аватара пользователя

Зарегистрирован: 25 мар 2011, 16:01
Сообщения: 2095
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
svol писал(а):
взял сразу по 3 штуки Т-28 и Т 35- пилить и пилить.


вот-вот....а я взял по 2 и мне не хватило..... :(

Мой вам совет - сделайте пушку в короткоствольном варианте и на маске - фары ночного боя. Оченно приятная деталька...


Последний раз редактировалось Cord 07 июн 2011, 00:01, всего редактировалось 1 раз.



06 июн 2011, 18:59
Профиль
Аватара пользователя

Зарегистрирован: 12 май 2011, 22:02
Сообщения: 2879
Откуда: Москва
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
Спасибо за совет! Скорее всего возьму на перепил для этого варианта башню от Т-35. Ну, а сам Т-35 буду перепиливать в конические башни, но здесь нужна серьезная подготовка материала. Когда я до этого доберусь-не знаю, Т-28 бы домучить.


06 июн 2011, 21:01
Профиль
Аватара пользователя

Зарегистрирован: 25 мар 2011, 16:01
Сообщения: 2095
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
Насчет конических башен думал - по моему, это нереально. Единственно, что может помочь - это УМ-овский броневагон с коническими башнями от Т-26. А главную и пулеметные надо лепить и отливать заново, у них, по моему, все не так. Короче, работа та еще.
А башню от Т-35 гробить не советую, насколько я понимаю - у экранированных танков поручневых антенн не было вовсе. А вот короткоствольную пушку аналогично модели Т-35 и самому выточить - раз плюнуть....
Кстати, в вашем варианте кормовая пулеметная точка присутствует? И как вы оформляете стыки плит бронеэкрана? Они были на сварке или просто набивались встык?

Т-35 надо ТОЧНО делать с тремя парами фар ночного боя, на каждом из орудий по паре.. совершенно марсианский агрегат выходит. И не поленитесь срезать нах лесенки и сделать их в укладке, на корме....


07 июн 2011, 00:00
Профиль
Аватара пользователя

Зарегистрирован: 12 май 2011, 22:02
Сообщения: 2879
Откуда: Москва
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
Все просто: башня от Т-35 легко подойдет к Т-28, который, будет за экранированным (ранние серии). Что касается башен- да, по-потеть придется. Варианта есть два: полностью самодельная из пластика или второй: сделать чертежи в Solid Works и потом выточить на Rolande (есть такой небольшой фрезерный станочек- забил программу- и будет тебе счастье).
Стыки бронеплит буду делать обычным скрабером перед покраской. Судя по фотографиям и по описанию толщина плит в различных местах колеблется от 20 до 30 мм, и в таком масштабе визуальный эффект от скрабера будет вполне достаточным.
Кстати, не надо бояться делать что-то самостоятельно "0". Несколько лет назад из кусков пластика сделал БА Мгеброва. Модель, конечно не выставочная, но мне понравился сам процесс, да и результат тоже. Можете взглянуть в "Наших коллекциях".


07 июн 2011, 09:22
Профиль
Аватара пользователя

Зарегистрирован: 25 мар 2011, 16:01
Сообщения: 2095
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
Да, я видел и оценил.К сожалению, мне пока такое не под силу. В планах - кустарный броневик на гражданскую войну в испании на базе "МВ-шной" полуторки. Вставлю в диораму вместе с Т-26 в франкистской окраске.
Кстати, если будете вытачивать башенки - я бы заказал у вас комплектик....
вы не в Москве?


07 июн 2011, 10:25
Профиль

Зарегистрирован: 22 окт 2010, 19:28
Сообщения: 1544
Откуда: Пермь
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
markoni писал(а):
А вот и ещё один ответ коллеге Бармасику

Угу! Требуйте скидку за мелкий опт! 8-) Эх, точно там в ДФЕ дурачьё сидит!.. :mrgreen:


07 июн 2011, 16:15
Профиль ICQ
Аватара пользователя

Зарегистрирован: 20 мар 2011, 19:38
Сообщения: 2169
Откуда: Казань
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
Отвлечемся немного от Т-35. В ветке по ИСУ-152, я обещал переделать, вернее сделать новую пушку. Только что закончил. Выкладываю основные операции технологического процесса.
1. Заготовка - пруток, латунь, диаметр около 6 мм.
2. Первая операция - сверление внутреннего канала ствола диаметром 2,1 мм и рассверливание его на глубину дульного тормоза диаметром 2,2 мм
Фото:
Русские танки - Доработка моделей, советы, фото
Русские танки - Доработка моделей, советы, фото IMG1115A.jpg [ 40.12 Кб | Просмотров: 3742 ]

Фото:
Русские танки - Доработка моделей, советы, фото
Русские танки - Доработка моделей, советы, фото IMG1118A.jpg [ 55.48 Кб | Просмотров: 3742 ]

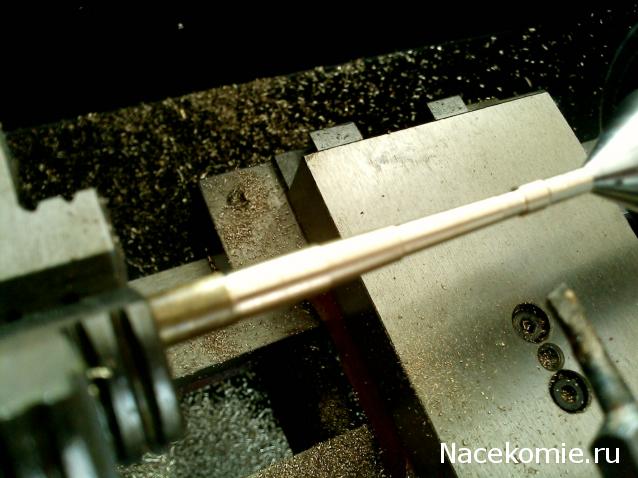

3. Следующая операция - обтачивание наружного контура на токарном станке. Не буду показывать все операции этого этапа, покажу готовый результат
Фото:
Русские танки - Доработка моделей, советы, фото
Русские танки - Доработка моделей, советы, фото IMG1127A.jpg [ 45.85 Кб | Просмотров: 3742 ]

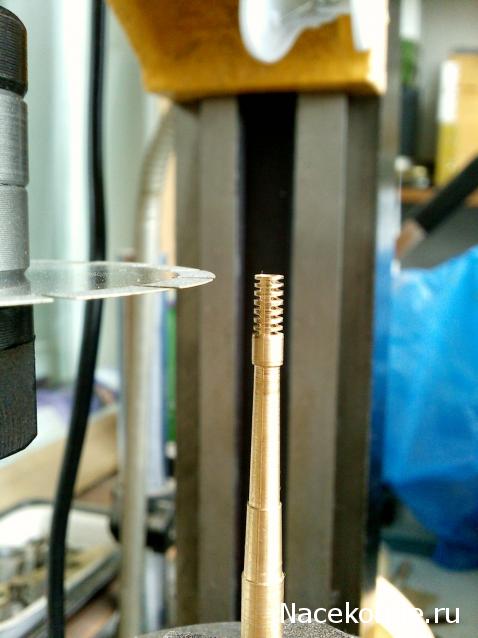

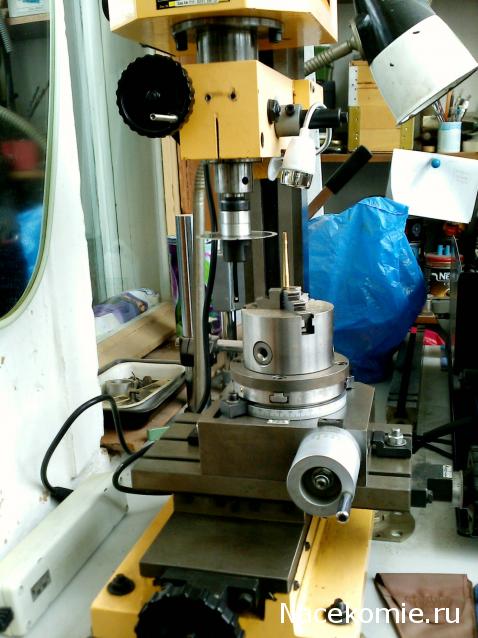

4. Следующая операция - фрезерование щелей дульного тормоза. Не ругайте меня сильно, но в таком масштабе сделать правильно дульный тормоз мне не удалось в силу технических причин. Толщина самой тонкой фрезы, имеющейся в моем распоряжении, составляет 0,3 мм - это очень тонкий диск с алмазной крошкой. Из-за своей очень малой толщины, при обработке, он чуть-чуть вибрирует. Поэтому щель получается несколько шире. Тоньше этого диска у меня ничего нет. В силу вышеперечисленных причин на длине дульного тормоза удалось выполнить только 7 щелей, а не 12, как у оригинала :oops:
Фото:
Русские танки - Доработка моделей, советы, фото
Русские танки - Доработка моделей, советы, фото IMG1131A.jpg [ 54.21 Кб | Просмотров: 3742 ]

Фото:
Русские танки - Доработка моделей, советы, фото
Русские танки - Доработка моделей, советы, фото IMG1134A.jpg [ 34.8 Кб | Просмотров: 3742 ]


Добавлено спустя 5 минут 9 секунд:
Вот что получилось
Фото:
Русские танки - Доработка моделей, советы, фото
Русские танки - Доработка моделей, советы, фото IMG1136A.jpg [ 38.61 Кб | Просмотров: 3741 ]

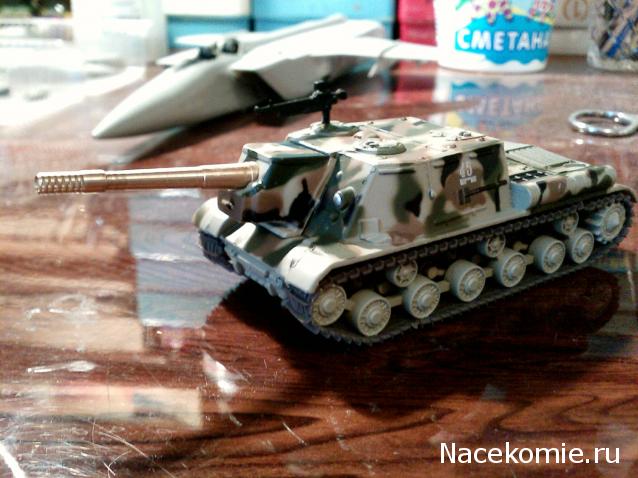

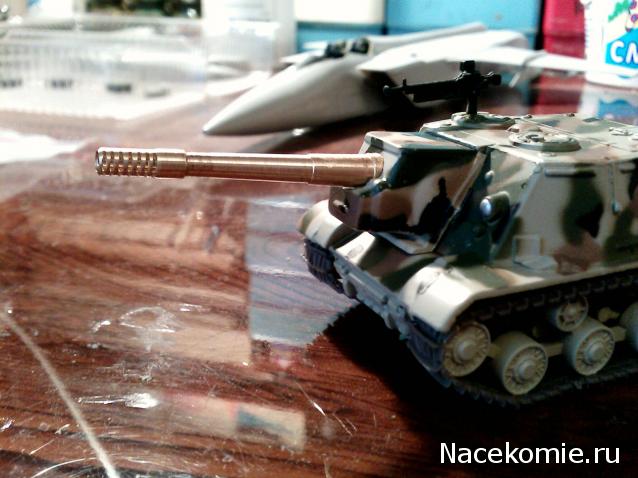

Ну и, наконец, - установка пушки на место
Фото:
Русские танки - Доработка моделей, советы, фото
Русские танки - Доработка моделей, советы, фото IMG1137A.jpg [ 47.19 Кб | Просмотров: 3741 ]

Фото:
Русские танки - Доработка моделей, советы, фото
Русские танки - Доработка моделей, советы, фото IMG1138A.jpg [ 50.74 Кб | Просмотров: 3741 ]

Осталось покрасить, но, я думаю, с этим проблем не будет ;)


07 июн 2011, 18:40
Профиль

Зарегистрирован: 11 май 2011, 09:19
Сообщения: 27
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
Нда...остаётся только позавидовать :( вам надо попробовать с нуля танк сделать на вашем чудо-станке! ;)


07 июн 2011, 19:20
Профиль
Аватара пользователя

Зарегистрирован: 20 мар 2011, 19:38
Сообщения: 2169
Откуда: Казань
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
Нет, не буду :lol: Я уже говорил, что главное - это самолеты. А танки - это у меня баловство :lol:


07 июн 2011, 19:24
Профиль

Зарегистрирован: 11 май 2011, 09:19
Сообщения: 27
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
Modelist писал(а):
Нет, не буду :lol: Я уже говорил, что главное - это самолеты. А танки - это у меня баловство :lol:

Я хочу так же баловаться!!!! :)


07 июн 2011, 19:29
Профиль
Аватара пользователя

Зарегистрирован: 25 мар 2011, 16:01
Сообщения: 2095
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
классная работа.
Я бы заказал такой ствол, жаль - вы не в Москве....


08 июн 2011, 08:11
Профиль
Аватара пользователя

Зарегистрирован: 24 июн 2011, 12:13
Сообщения: 492
Откуда: Нижний Новгород
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
Получилось шикарно.
Но я, пожалуй, закажу aber-овский ствол.


26 июн 2011, 08:10
Профиль
Аватара пользователя

Зарегистрирован: 20 мар 2011, 19:38
Сообщения: 2169
Откуда: Казань
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
Sandro писал(а):
Но я, пожалуй, закажу aber-овский ствол.

Интересно было бы посмотреть. Если закажете, выложите, пожалуйста фото.


26 июн 2011, 13:50
Профиль
Аватара пользователя

Зарегистрирован: 24 июн 2011, 12:13
Сообщения: 492
Откуда: Нижний Новгород
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
Да, конечно. Через пару недель.


26 июн 2011, 17:11
Профиль
Аватара пользователя

Зарегистрирован: 20 мар 2011, 19:38
Сообщения: 2169
Откуда: Казань
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
Заменил пушку на Т-34/42 см. здесь viewtopic.php?p=108109#p108109


15 июл 2011, 12:39
Профиль
Аватара пользователя

Зарегистрирован: 24 июн 2011, 12:13
Сообщения: 492
Откуда: Нижний Новгород
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
Modelist писал(а):
Заменил пушку на Т-34/42 см. здесь

Очень насущно. Самодел?


15 июл 2011, 14:00
Профиль
Аватара пользователя

Зарегистрирован: 20 мар 2011, 19:38
Сообщения: 2169
Откуда: Казань
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
Sandro писал(а):
Очень насущно. Самодел?

Ствол заменил металлической трубкой. Наружный диаметр = 1,6 мм.


15 июл 2011, 15:34
Профиль
Аватара пользователя

Зарегистрирован: 12 май 2011, 22:02
Сообщения: 2879
Откуда: Москва
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
Спасибо огромное Уважаемому Пауку за оперативность, снова могу выкладывать фотографии.

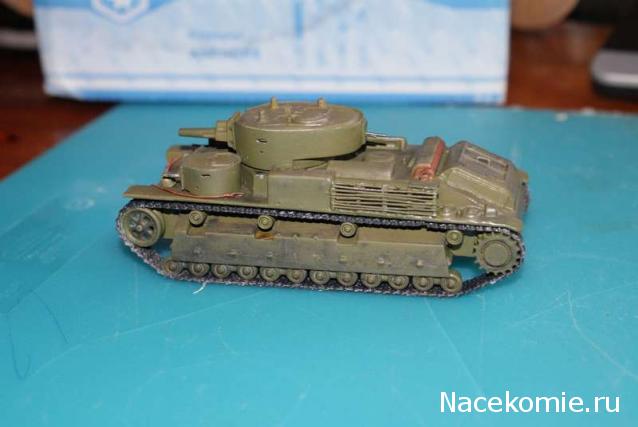

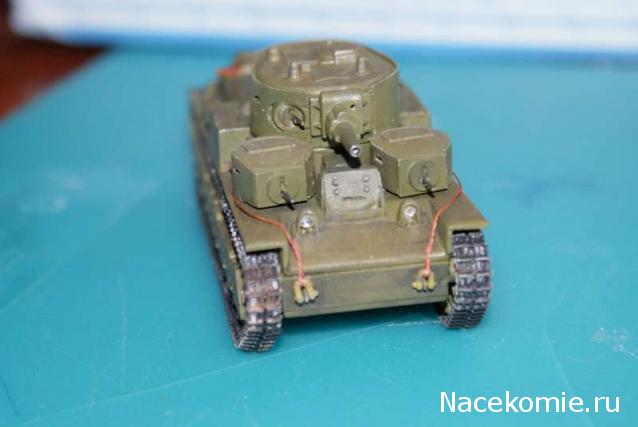

Перепиленный, но все еще не законченный Т-28Э.
1. Не зафиксированы пулеметные башни;
2. Нет сигнала;
3. Тросы и узлы крепления на замену;
4. Брезент в корзину;
5. Верхняя и нижняя части корпуса не соединены.
Ну и, естественно, чуть-чуть испачкать.
Жду замечаний и советов!


Фото:
Русские танки - Доработка моделей, советы, фото
Русские танки - Доработка моделей, советы, фото DSC04577_thumb.jpg [ 39.94 Кб | Просмотров: 3116 ]
Русские танки - Доработка моделей, советы, фото
Русские танки - Доработка моделей, советы, фото DSC04837_thumb.jpg [ 23.5 Кб | Просмотров: 3116 ]
Русские танки - Доработка моделей, советы, фото
Русские танки - Доработка моделей, советы, фото DSC04838_thumb.jpg [ 27.61 Кб | Просмотров: 3116 ]
Русские танки - Доработка моделей, советы, фото
Русские танки - Доработка моделей, советы, фото DSC04839_thumb.jpg [ 27.02 Кб | Просмотров: 3116 ]
20 июл 2011, 15:29
Профиль

Зарегистрирован: 16 июн 2011, 20:38
Сообщения: 152
Откуда: Украина,Днепродзержинск
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото

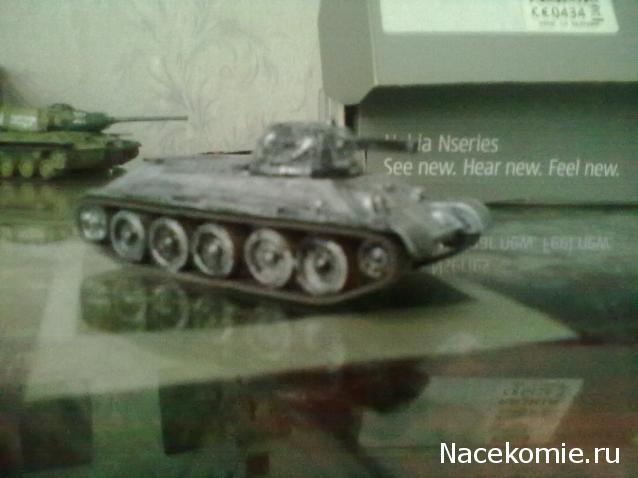

Окрасил Т-34/76.
Он воевал Зимой,его вкапывали :)

Красил не скажу чем,ржать будете :)
Фоткал с тела,сори за качество.


Фото:
Русские танки - Доработка моделей, советы, фото
Русские танки - Доработка моделей, советы, фото 20072011010.jpg [ 28.98 Кб | Просмотров: 3090 ]
Русские танки - Доработка моделей, советы, фото
Русские танки - Доработка моделей, советы, фото 20072011006.jpg [ 30.22 Кб | Просмотров: 3089 ]
20 июл 2011, 17:33
Профиль ICQ
Аватара пользователя

Зарегистрирован: 25 мар 2011, 16:01
Сообщения: 2095
Сообщение Re: "Русские Танки". Доработка моделей, советы, фото
svol писал(а):
Спасибо огромное Уважаемому Пауку за оперативность, снова могу выкладывать фотографии.
Перепиленный, но все еще не законченный Т-28Э.
1. Не зафиксированы пулеметные башни;
2. Нет сигнала;
3. Тросы и узлы крепления на замену;
4. Брезент в корзину;
5. Верхняя и нижняя части корпуса не соединены.
Ну и, естественно, чуть-чуть испачкать.
Жду замечаний и советов!



Класс!
Как делали жалюзи и что за брезент?


20 июл 2011, 18:12
Профиль
