Легендарные Самолеты №98 Ту-16

Ту-16 - советский тяжёлый двухмоторный реактивный многоцелевой самолёт. Выпускался в различных модификациях, включая ракетоносец, торпедоносец, самолёт-заправщик, самолёт РЭБ и др. Серийно выпускался с 1953 по 1963 год тремя авиационными заводами, всего выпущено 1509 шт.

Состоял на вооружении СССР и России почти 40 лет - с 1954 по 1993 год.
Также состоял на вооружении Египта, Ирака и Индонезии.
До сих пор стоит на вооружении Китая в виде Xian H-6, где не только производился но и активно модернизировался вплоть до конца 2010-х годов.

Ссылки: Ту-16, Xian H-6.

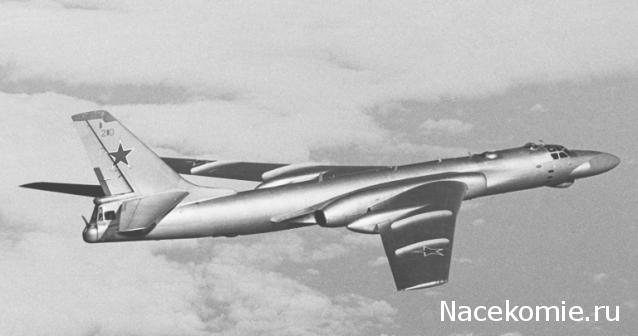

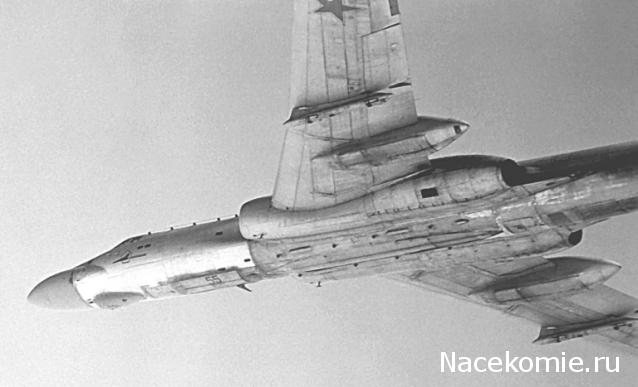

Фото Ту-16:





Благодаря долгой службе и полетам "за угол" Ту-16 (как и Ту-95), мы имеем массу фото Badger-а из рук "вероятного партнера" (вперемешку с Ту-95):




Вот кстати отличная страница с массой фото нашей ДА из кабин Фантомов и Томкэтов: http://acesflyinghigh.wordpress.com/201 ... -the-bear/

Модель ожидаема,брать надо при любой степени исполнения и копийности...

Эх, я точно также думал, когда ждал Ан-22(.....Но то, что пришлось потом увидеть, повергло в дичайший шок....попупку такого "изделия" я лично иначе как кощунственное деяние просто не рассматривал....Да и другие подобные примеры были...Но будем надеяться, конечно...в туполевской серии был же приличный Ту-128...

"Блажен, кто верует..." Относится ко всем (почти) моделям ЛС.

Да ладно уж Вам. Антей тоже приемлимый получился. Правда мелкий уж очень... Ну, надеюсь, Тушку такой не сделают)

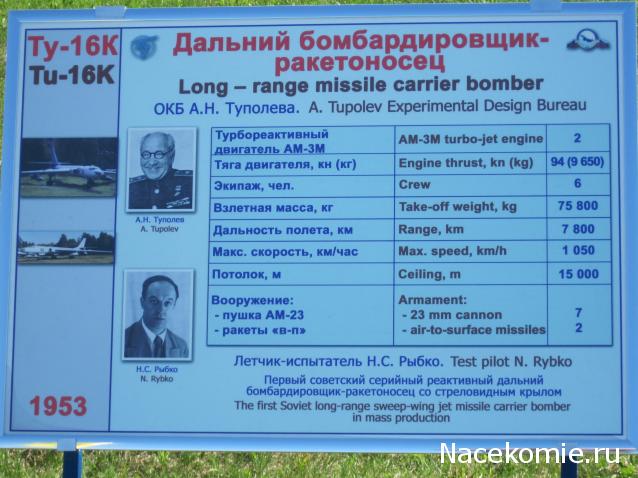

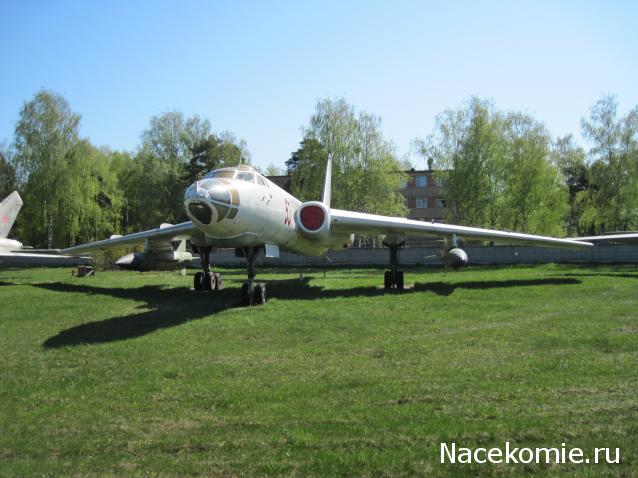

Фото из личного архива:и Ту-16К

Вот нашел пару интересных фото:

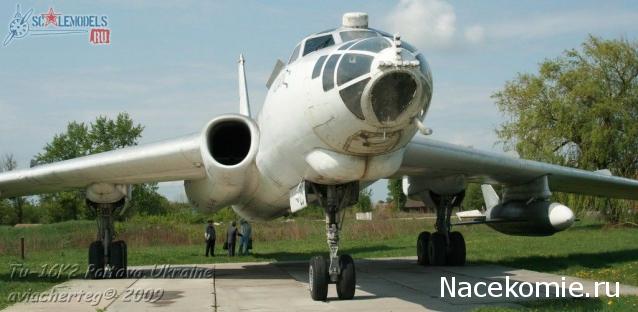

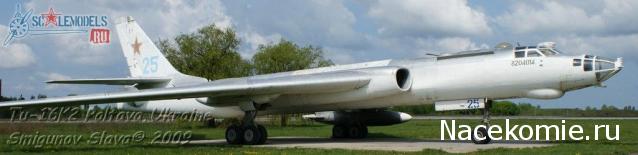

Ту-16кср-2-5-11


Фото с сайта "Scalemodels.ru"
Над кабиной пилотов антенна, я предполагаю аппарутуры полета строем "Роговица". Антенна в виде перевернутой буквы "Т" - станции целеуказания для противорадиолокационных ракет "Рица".

А вот модернизированный вариант - Ту-16к-26п


- вместо "Рицы" антенна аппаратуры "Плот". Система управления и наведения «Плот», состояла из установленной на носителе и сопряженной со станцией «Рица» аппаратуры разведки работающих радаров АНП-К, аппаратуры пассивного самонаведения ракеты ВСП-К, автопилота ракеты БСУ-7Н и ракеты КСР-5П. Также могли применяться ракеты КСР-2,-11,-5.

Ту-16к-10-26.
Грузолюк закрыт.

Грузолюк открыт.

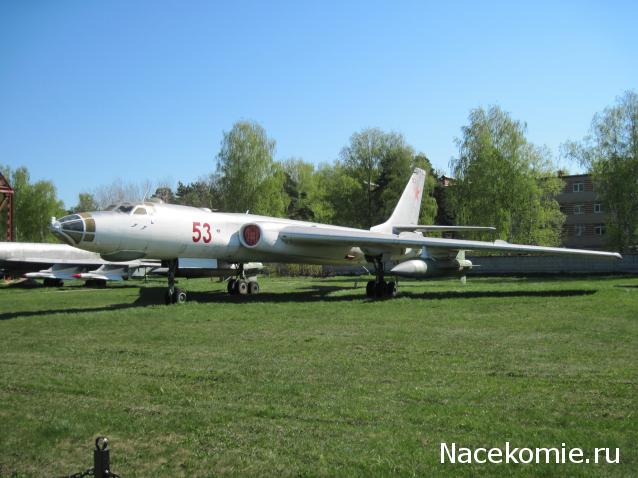

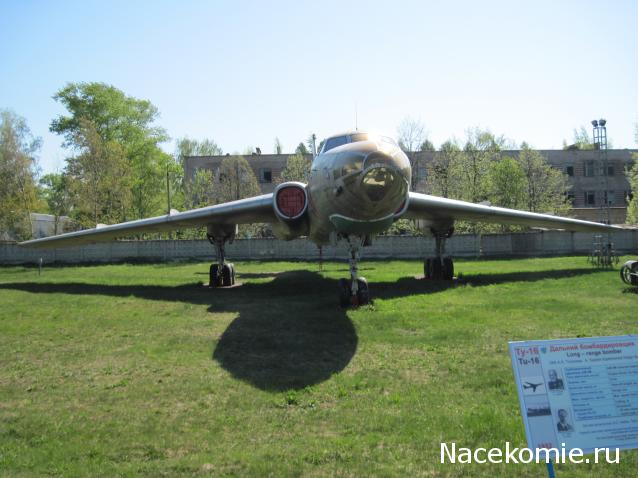

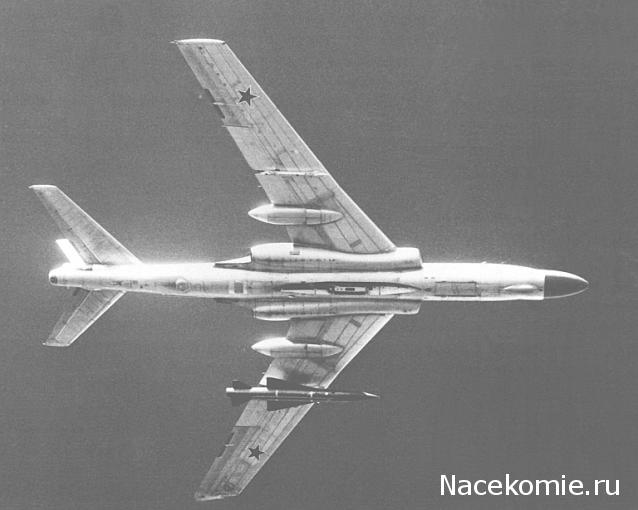

Просто хорошие фото

У Дальников праздник. Скажем без радости в глазах. Нужны ракеты КСР-5.
Прошу ориентировочный масштаб. Литература по теме.

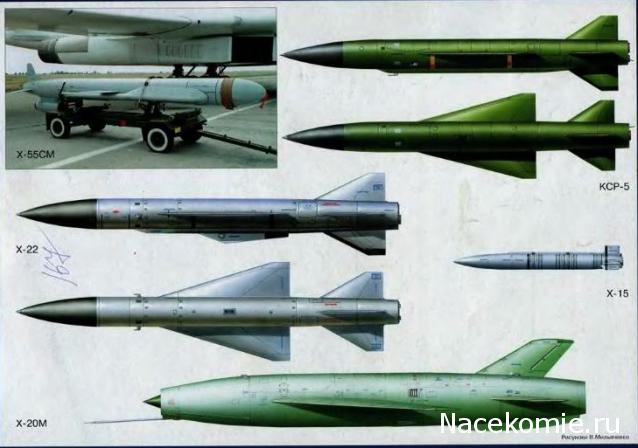

Ракета КСР-5.

Он пока неизвестен - на данный момент нет ни одного анонса или фото этого выпуска.
Но по примеру других моделей серии с примерно тем же размахом прототипа (33 м) можно прикинуть, что будет от 1/240 (Ан-72, Бе-6) до 1/280 (Ту-22М).
Скорее второе.

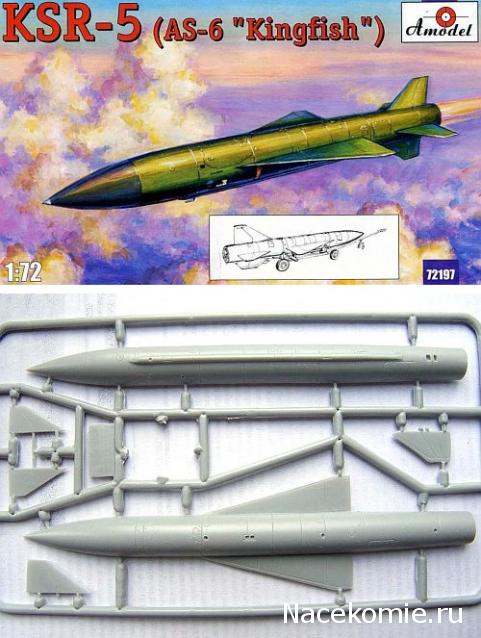

Их делает в 1/72 Амодел:


И еще они есть в трумповском Ту-16 в 1/144:


Но нас это касается мало, т.к. масштаб будет раза в 2 мельче...

А что, уже известно, в каком виде выйдет?

В таком масштабе КСР-5 наверно из литника можно сделать, крылья и оперение - взять пластик от доширака или другой упаковки. Пилон - несколько таких листов склеить или пластик потолще.
КС-1 или КСР-2 в 144м масштабе никто не делает?

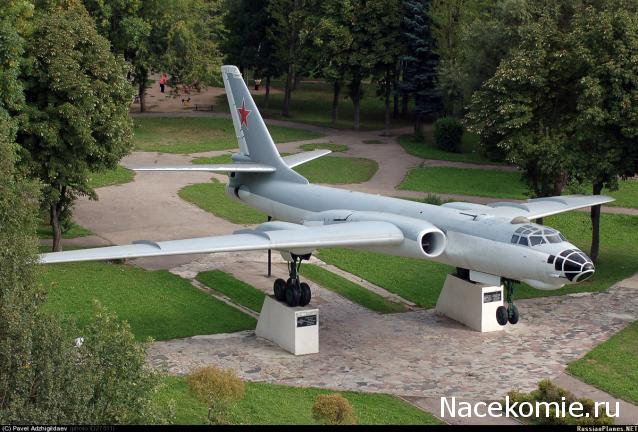

Памятник Ту-16 Смоленск. Можно сказать наш памятник. Самолет из Тарту 132 тбап. В память о формировании 122 тбап под руководством А.Е. Голованова. Ежегодно под крылос сбор 18 августа. Начало традиции в 1985 году положили ИАС 46 ВА ВГК. Ваш покорный слуга участник событий.

Смоленске появился трумповский-моделист Ту-16 масштаб 1:72. Я хочу взять масштаб 1:144. Если есть выложите фото трумповского Ту-16 масштаб 1:144. И рекомендации.

Нууу, с трумпом "все сложно".
Фактически, это единственная модель на рынке (и в 1/72 и в 1/144), хороший по качеству пластик, все более-менее стыкуется.
Сначала вышла в 1/72, сильно позже - в 1/144, по неподтвержденным данным это рескейл 72-го вроде как с некоторыми исправлениями ошибок.
А ошибок в геометрии достаточно - в первую очередь с гондолами двигателей (неправильная форма в/з, нет "поджатия в талии") и слишком широкой хордой крыла, также есть вопросы по фонарю кабины, шасси и у Ту-16К - неверна форма носового обтекателя радара и нет выемки под ракету в фюзеляже.

Вот обзоры/постройки модели в 72-м, можно посмотреть что получается в итоге:
http://www.modelism.airforce.ru/reviews ... /index.htm
http://scalemodels.ru/articles/748-Trum ... adger.html
http://karopka.ru/community/user/9690/?MODEL=159496
http://karopka.ru/community/user/13795/?MODEL=373322
http://karopka.ru/community/user/9690/?MODEL=227094
http://www.rumodelism.com/gallery/img133/m2664.shtml

В 1/144:
http://scalemodels.ru/articles/5583-Tru ... tu-16.html
http://karopka.ru/community/user/8602/?MODEL=335230
http://karopka.ru/community/user/15255/?MODEL=318232
http://www.ipmsusa3.org/reviews2/aircra ... 4_tu16.htm

Кстати - на фото ее не видно. Или видно?

Вроде бы, створки грузолюка закрывались после выпуска ракеты?
Хотя на этом фото - грузолюк открыт.

Вообще задумка у Трампа была отменная. В 72м масштабе нос дан отдельной деталью, из Ту-16к-10 можно было собрать и вариант со стеклянным носом, роскошный бомбоотсек с большим набором бомб, две ракеты КСР-5 и две С-601, + в варианте к-10 - ракета К-10, неплохая детализация, ну а получилось - как всегда .
К сожалению, в 144м масштабе нет бомболюка. И ракеты КС-1 в 144м вроде никто не делает, жалко.
И последний штрих - в нашем магазине модель в 72м масштабе стоила дешевле, чем в 144м!

Уточнение.
Пишут, что в трумповском Ту-16 в 1/72 если установить ракету под фюзеляж по инструкции, шасси не касались земли - она торчала.
В 1/144 они это исправили.

Анонс Ту-16 из журнала:

Предварительная оценка масштаба по фото: размах ~140 мм => масштаб выходит около 1/230..1/240
