Танки №8 - СУ-122
Автор Сообщение
Лидер разделов Наши Танки, Танки Легенды Отечественной Бронетехники
Аватара пользователя

Зарегистрирован: 30 янв 2014, 08:33
Сообщения: 3035
Откуда: Челябинск
Сообщение Танки №8 - СУ-122
Танки №8 - СУ-122
Фото:
Танки №8 - СУ-122
Танки №8 - СУ-122 2018-05-10_19-50-41.png [ 315.43 Кб | Просмотров: 11064 ]


10 май 2018, 17:51
Профиль
Лидер разделов Наши Танки, Танки Легенды Отечественной Бронетехники
Аватара пользователя

Зарегистрирован: 30 янв 2014, 08:33
Сообщения: 3035
Откуда: Челябинск
Сообщение Re: Танки №8 - СУ-122
История создания СУ-122
Фото:

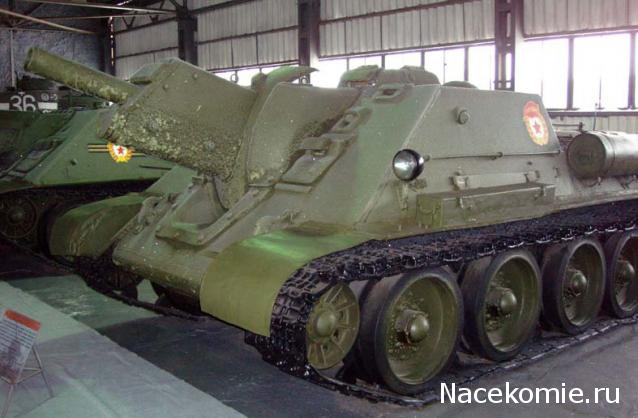

Танки №8 - СУ-122
Танки №8 - СУ-122 СУ-122-В-музее-в-Кубинке.jpg [ 42.78 Кб | Просмотров: 10272 ]

Еще до Второй мировой войны в СССР активно работали над созданием самоходной артиллерии для оснащения Красной Армии. Однажды было предложено создать полностью бронированную боевую машину, которая поддерживала бы пехоту и танки непосредственно на поле боя. В 1930-е годы проект подобной машины заказали немецкой фирме, но фирма ни в сроки, ни в цену не уложилась, так что советская сторона отклонила проект. Итогом этих разработок стали StuG III – штурмовые САУ на базе PzKpfw III. В ответ на это в СССР в 1940-1941 году было решено создать аналогичную машину.

Из-за активного наступления вермахта и потери производственных мощностей требовалось максимально удешевить и упростить конструкцию выпускаемых танков. По этой причине штурмовой танк У-33 стали разрабатывать на ходовой части Т-34, вооруженный его 76-мм пушкой ЗИС-22. Чтобы снизить трудоемкость машины конструкторы отказались от башни. Это также позволило усилить бронирование за счет резерва примерно в две тонны. К сожалению, проект так и не реализовали в металле – заводы были заняты выпуском Т-34.

В октябре 1942 года поступил приказ – как можно быстрее разработать 122-мм бронированную самоходную гаубицу для борьбы с танками врага. Т-34 как раз покинули сборочные линии завода, и конструкторы и инженеры полностью сконцентрировались на поступившем приказе. В итоге 29 октября, всего за десять дней, был разработан проект У-35, совместивший в себе лучшие черты У-33 и У-34, другой опытной машины под те же требования.

30 ноября протопит У-35 поступил на серийные испытания. Было выявлено множество недостатков, некоторые из которых устранили сразу же. Однако в целом машина требовала серьезной доработки.

В декабре У-35 проходил государственные испытания вместе с СУ-122/Т-3 – машине на базе трофейного PzKpfw III. По результатам испытаний У-35 приняли на вооружение под названием СУ-122. Машина требовала около полусотни доработок, но она была очень нужна на фронте, поэтому первую серию было разрешено выпустить «как есть». Большинство недостатков устранили прямо на стадии выпуска, и только первые 10 предсерийных машин были существенно хуже остальных из-за «ломаной» лобовой части, малых размеров маски орудия и ряда других недостатков. После этого СУ-122 несколько раз совершенствовали и дорабатывали.

Тактико-технические характеристики (ТТХ) СУ-122
Общая информация
Боевая масса – 29,6 т;
Компоновочная схема — моторно-трансмиссионное отделение в корме, боевое в передней части;
Экипаж – 5 человек;
Количество выпущенных – 638 штук.
Размеры
Длина корпуса – 6950 мм;
Ширина корпуса – 3000 мм;
Высота – 2235 мм;
Клиренс – 400 мм.
Бронирование
Лоб корпуса (верх) — 45/50° мм/град;
Лоб корпуса (низ) — 45/45° мм/град;
Борт корпуса (верх) — 45/40° мм/град;
Борт корпуса (низ) – 45 мм;
Корма корпуса (верх) — 40/48° мм/град;
Корма корпуса (низ)- 40/45° мм/град;
Днище – 15 мм;
Крыша корпуса – 20 мм;
Лоб рубки — 45/50° мм/град;
Маска орудия – 45 мм;
Борт рубки — 45/20° мм/град;
Корма рубки — 45/10° мм/град.
Вооружение
Калибр и марка пушки — 122-мм гаубица M-30С;
Длина ствола – 22,7 калибра;
Боекомплект пушки – 40;
Углы ВН: −3…+25°;
Углы ГН: 20°
Прицел — панорама Герца.
Подвижность
Тип двигателя – дизель;
Мощность двигателя – 500 л.с.;
Скорость по шоссе – 55 км/ч;
Скорость по пересечённой местности – 15-20 км/ч;
Запас хода по шоссе – 600 км;
Удельная мощность — 16,8 л.с./т;
Тип подвески — пружинная «свечная» (Кристи);
Удельное давление на грунт — 0,68 кг/см²;
Преодолеваемый подъём — 33°;
Преодолеваемая стенка — 0,73 м;
Преодолеваемый ров — 2,5 м;
Преодолеваемый брод — 1,3 м.

Модификации

Официально у СУ-122 не было модификаций, но в процессе серийного производства она много раз видоизменялась. В итоге САУ различных серий серьезно отличались друг от друга, причем часто изменения предыдущей серии не наследовались машинами следующей.

На базе СУ-122 было построено несколько опытных машин:

СУ-122М. Попытка установить в машину гаубицу У-11 для увеличения пространства боевого отделения. Также это позволило сократить экипаж до пяти человек. К сожалению, в результате масса машины сильно возросла вместе со стоимостью производства, и СУ-122М была выпущена только в единственном экземпляре. Некоторые наработки от этой машины применили в СУ-85;
СУ-122-III – попытка создать орудие со 122-мм гаубицей рамного типа. Эта машина считается предсерийным образцом СУ-85 со 122-мм орудием. В ходе испытаний орудие СУ-122-III несколько раз отказывало, так что работа над этой САУ была прекращена, и все силы бросили на СУ-85.

Применение в бою

Первые самоходно-артиллерийские полки были сформированы в конце 1942 года, а 1 января в них поступили первые СУ-122. В целом машины показывали себя достаточно хорошо, однако у экипажей пока не было опыта управления САУ. Кое-где экипажи СУ-122 стали комплектовать не танкистами, а артиллеристами, что повысило их эффективность.

СУ-122 активно участвовали в Курской битве, в контрударе под Прохоровкой и в других боях, постепенно становясь поддерживающим штурмовым оружием для огня прямой наводкой. Постепенно количество машин уменьшалось из-за огромных потерь. Также СУ-122 стали выводить из составов САП, заменяя их на СУ-85, а отремонтированные СУ-122 передавая по несколько штук в другие подразделения.

В начале 1944 года СУ-122 активно применяли на Белорусском и Калининском фронтах, но уже к апрелю их практически не осталось, а в Берлинской битве участвовало меньше десятка машин.

Несколько СУ-122 захватили немецкие войска. Они использовали их как трофейные, присвоим им название StuG SU122(r).

Память о танке
Фото:
Танки №8 - СУ-122
Танки №8 - СУ-122 su122.jpg [ 38.3 Кб | Просмотров: 10272 ]

Единственная сохранившаяся СУ-122 сегодня выставлена в Бронетанковом музее Кубинки. В киевском музее ВОВ выставлена грубая имитация СУ-122, сделанная из СУ-100 с обрезанным стволом.


10 май 2018, 17:55
Профиль
Аватара пользователя

Зарегистрирован: 11 май 2016, 14:00
Сообщения: 261
Откуда: Москва
Сообщение Re: Танки. Легенды Отечественной Бронетехники - График выхода и обсуждение

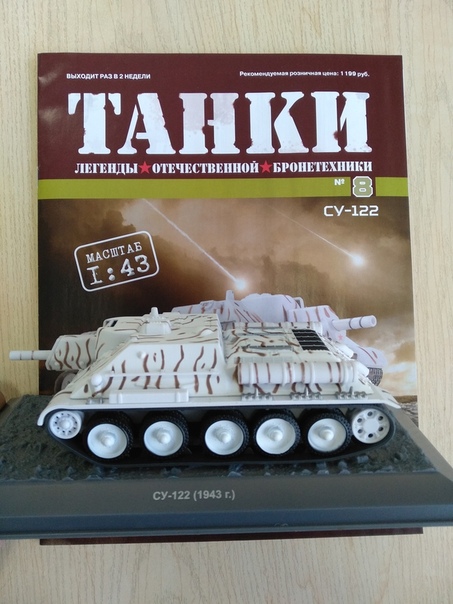

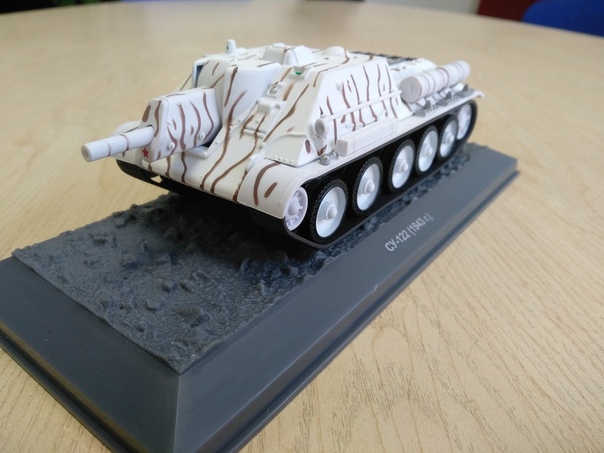

Началась отгрузка Танка №8


Фото:
Танки №8 - СУ-122
Танки №8 - СУ-122 2018-07-06 16-50-08.JPG [ 41.95 Кб | Просмотров: 7290 ]
Танки №8 - СУ-122
Танки №8 - СУ-122 2018-07-06 16-49-24.JPG [ 37.95 Кб | Просмотров: 7290 ]
Танки №8 - СУ-122
Танки №8 - СУ-122 2018-07-06 16-56-40.JPG [ 35.74 Кб | Просмотров: 7290 ]
06 июл 2018, 17:26
Профиль
Аватара пользователя

Зарегистрирован: 21 янв 2018, 23:03
Сообщения: 198
Откуда: Санкт-Петербург
Сообщение Re: Танки №8 - СУ-122
Купить и перекрасить.


07 июл 2018, 12:04
Профиль
Аватара пользователя

Зарегистрирован: 06 дек 2016, 16:35
Сообщения: 389
Откуда: Царское село (СПб) и Опочка (Псковская обл.)
Сообщение Re: Танки №8 - СУ-122
ну неееее. за 1300 покупать и еще и перекрашивать.... А заслуживает ли эта игрушка того... Небось опять проблемы с детализацией и возможно с геометрией....


09 июл 2018, 17:54
Профиль
В сети
Аватара пользователя

Зарегистрирован: 10 май 2015, 18:41
Сообщения: 1327
Откуда: Москва
Сообщение Re: Танки №8 - СУ-122
AndrewAp писал(а):
ну неееее. за 1300 покупать и еще и перекрашивать.... А заслуживает ли эта игрушка того... Небось опять проблемы с детализацией и возможно с геометрией....

Нет все нормально с геометрией-это же перепак с запада-у меня она уже есть-сравнил с т-34-все норм-но перекрас не помешал бы


09 июл 2018, 18:20
Профиль
В сети
Аватара пользователя

Зарегистрирован: 10 май 2015, 18:41
Сообщения: 1327
Откуда: Москва
Сообщение Re: Танки №8 - СУ-122
Но а такой только мечты smile_12


Фото:
Танки №8 - СУ-122
Танки №8 - СУ-122 g08152_8436599.jpg [ 27.25 Кб | Просмотров: 6244 ]
09 июл 2018, 18:25
Профиль
Лидер разделов: МиГ-29, Насекомые 2018, Вертолет МИ-24, Минералы, Тестовые серии, Соберите ИЛ-2, История Моды, Животные Дикой Природы, Журналы без вложений
Аватара пользователя

Зарегистрирован: 30 июл 2013, 12:48
Сообщения: 5954
Откуда: Челябинск
Сообщение Re: Танки №8 - СУ-122
Подробные фото smile_03


Фото:
Танки №8 - СУ-122
Танки №8 - СУ-122 1.jpg [ 115.13 Кб | Просмотров: 6148 ]
Танки №8 - СУ-122
Танки №8 - СУ-122 2.jpg [ 96.96 Кб | Просмотров: 6148 ]
Танки №8 - СУ-122
Танки №8 - СУ-122 3.jpg [ 91.27 Кб | Просмотров: 6148 ]
Танки №8 - СУ-122
Танки №8 - СУ-122 4.jpg [ 103.66 Кб | Просмотров: 6148 ]
Танки №8 - СУ-122
Танки №8 - СУ-122 5.jpg [ 98.61 Кб | Просмотров: 6148 ]
Танки №8 - СУ-122
Танки №8 - СУ-122 6.jpg [ 100.6 Кб | Просмотров: 6148 ]
09 июл 2018, 21:09
Профиль
Аватара пользователя

Зарегистрирован: 21 янв 2018, 22:07
Сообщения: 303
Откуда: Троицк, МО
Сообщение Re: Танки №8 - СУ-122
Купил еще 6го июля. По-моему это точная копия модели от Altaya. Подставка под модель короче, уже и выше, чем подставки ТЛОБ.
Вообще, я бы не отказался от моделей Алтайи, но для них нужна отдельная серия.


10 июл 2018, 14:34
Профиль
Аватара пользователя

Зарегистрирован: 21 янв 2018, 23:03
Сообщения: 198
Откуда: Санкт-Петербург
Сообщение Re: Танки №8 - СУ-122
Особо не хотел брать эту модель в таком окрасе, но не удержался и купил. smile_04


10 июл 2018, 14:56
Профиль
Аватара пользователя

Зарегистрирован: 15 апр 2011, 20:51
Сообщения: 1014
Откуда: Митинск
Сообщение Re: Танки №8 - СУ-122
В Москве лежит свободно, составляя печальную компанию предыдущей ИСУшке и целому выводку последних тракторов и грузовиков. Грустное зрелище smile_13 ... похоже, что пик спроса пройден и лафа у производителя закончилась. Даже немного жалко smile_03


10 июл 2018, 15:48
Профиль
Аватара пользователя

Зарегистрирован: 06 дек 2016, 16:35
Сообщения: 389
Откуда: Царское село (СПб) и Опочка (Псковская обл.)
Сообщение Re: Танки №8 - СУ-122
А что жалеть. Надо рублем голосовать за качество.... Лично для меня только грузовик стоит своих денег... Трактора и танки мимо.... уж не стоят они того (ИМХО)... Это про ныне вышедшие модели....

П.С. оффтоп. А кто ладу спортивную купил? АЛ спецвыпуск 3??? Найти немогу нигде :(


10 июл 2018, 16:08
Профиль
Аватара пользователя

Зарегистрирован: 15 апр 2011, 20:51
Сообщения: 1014
Откуда: Митинск
Сообщение Re: Танки №8 - СУ-122
AndrewAp писал(а):
А что жалеть. Надо рублем голосовать за качество....

П.С. оффтоп. А кто ладу спортивную купил? АЛ спецвыпуск 3??? Найти немогу нигде :(

Не было еще.
Имхо


10 июл 2018, 20:04
Профиль
Аватара пользователя

Зарегистрирован: 21 янв 2018, 23:03
Сообщения: 198
Откуда: Санкт-Петербург
Сообщение Re: Танки №8 - СУ-122
А крепление как у Altaya
Танки №8 - СУ-122


10 июл 2018, 21:34
Профиль
В сети
Аватара пользователя

Зарегистрирован: 10 май 2015, 18:41
Сообщения: 1327
Откуда: Москва
Сообщение Re: Танки №8 - СУ-122
PetyaByakin писал(а):
А крепление как у Altaya
Танки №8 - СУ-122

Так это и есть Altaya-только надпись на русском


10 июл 2018, 21:52
Профиль
Аватара пользователя

Зарегистрирован: 13 фев 2014, 18:58
Сообщения: 156
Откуда: г.Москва, г.о.Щербинка
Сообщение Re: Танки №8 - СУ-122
Подскажите пожалуйста торговые точки, где можно приобрести модель по рекомендуемой цене, желательно ЮАО.

Ранее покупал в Ашане (Белая дача), но там с наценкой.
В крайний раз брал ИСУ-152 в газетном киоске на Казанском вокзале по рекомендуемой цене.


10 июл 2018, 23:30
Профиль
Аватара пользователя

Зарегистрирован: 21 янв 2018, 23:03
Сообщения: 198
Откуда: Санкт-Петербург
Сообщение Re: Танки №8 - СУ-122
panzertod999 писал(а):
Так это и есть Altaya-только надпись на русском

За такие деньги, можно продолжить сбор коллекции.


11 июл 2018, 06:09
Профиль

Зарегистрирован: 14 мар 2015, 19:51
Сообщения: 44
Откуда: Москва, Пражская
Сообщение Re: Танки №8 - СУ-122
GAVRS писал(а):
Подскажите пожалуйста торговые точки, где можно приобрести модель по рекомендуемой цене, желательно ЮАО.



Вчера видел в северном переходе на "Пражской".


11 июл 2018, 06:50
Профиль
Аватара пользователя

Зарегистрирован: 12 янв 2012, 13:22
Сообщения: 5246
Откуда: Cаратов
Сообщение Re: Танки №8 - СУ-122
Братья,это ни разу не Алтайя (т.е. это не перепак),от неё только винты и подставка,а так опять косячные расхождения в полутонах покраски-белый расходится,но это ,конечно,всё вата-моделька на удивление доставила больше позитива smile_01 ,смотрим за 85,полюбому надо брать,даже имея НТ или цэ-цэ-мэ smile_03 -легенда,мать её smile_02 smile_02


11 июл 2018, 11:47
Профиль

Зарегистрирован: 27 май 2014, 11:32
Сообщения: 823
Откуда: Санкт-Петербург
Сообщение Re: Танки №8 - СУ-122
Коллеги, она пластиковая или металл?


11 июл 2018, 12:00
