Советский основной боевой танк Т-64, созданный в Харьковском конструкторском бюро имени Морозова, во многом стал инновационным и задал направление развития танкостроения в своё время. Минимальный забронированный объём, многослойная броня, оппозитный двигатель и возможность вести огонь управляемыми ракетами в более поздних модификациях.

Его разработка велась в начале 1960 годов, позже танк получил множество модификаций и до сих пор состоит на вооружении России, Украины и ещё нескольких стран. Может показаться, что Т-64 оказался почти идеальным танком, но теория часто расходится с практикой, что случилось и в этот раз.

Всё началось со среднего экспериментального танка "Объект 430", созданного в 1957 году. Его особенностями были сильно дифференцированная бронезащита, новый дизельный оппозитный двигатель 5ТД и общие улучшения традиционной компоновки.

Чуть позже началась разработка Т-64, которая к 1964 году переросла в серийное производство. Его отличительной чертой стала очень плотная компоновка и маленький забронированный объём. Это стало возможным благодаря применению механизма заряжания, нового двигателя и трансмиссии.

Изначально Т-64 классифицировался как средний танк и выпускался вместе с Т-55 и Т-62, но в 1968 году появилась модификация под названием Т-64А, получившая пушку калибром 125 мм и улучшенную броню, что превратило её в симбиоз среднего и тяжёлого танка. Это привело к устареванию такой классификации и появлению понятия ОБТ.

Бронезащита.
Т-64 стал первым в мире танком, обладающим комбинированной многослойной бронёй корпуса, состоящей из стальных листов толщиной 80 мм и 20 мм с двумя стеклопластиковыми по 52 мм между ними.

Башню производили с помощью литья, оставляя особые полости спереди, позже заполняемые специальными вставками. Испытывались различные материалы, например, алюминий, ультрафарфор, уралит и стеклопластики.

Это обеспечило защиту от большинства западных боеприпасов при стрельбе с дальности более 500 метров и выигрыш в весе около 20% по сравнению с аналогичной монолитной бронёй.

В 1975 году наполнитель башни изменили на корундовый, её лобовая защита достигла величины около 450 мм.

Многослойная броня ОБТ позволила одновременно решить несколько задач, а именно достичь максимальной прочности защиты при достаточной её вязкости и минимальном весе.

В 1985 году появились новые Т-64, оснащённые более чем 200 блоками реактивной защиты, довольно похожей на израильскую "Блейзер". Довольно правдоподобной кажется теория о заимствовании технологий у захваченных сирийцами М-48, М-60 и Центурионов.

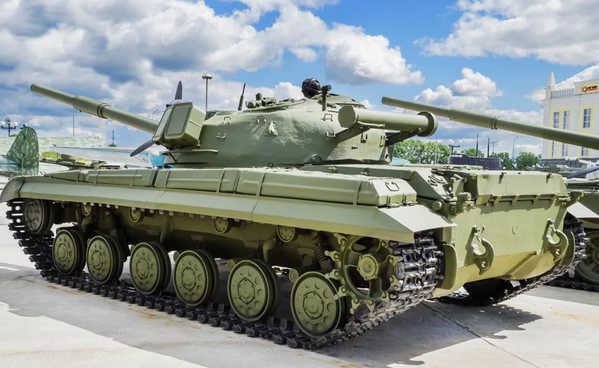

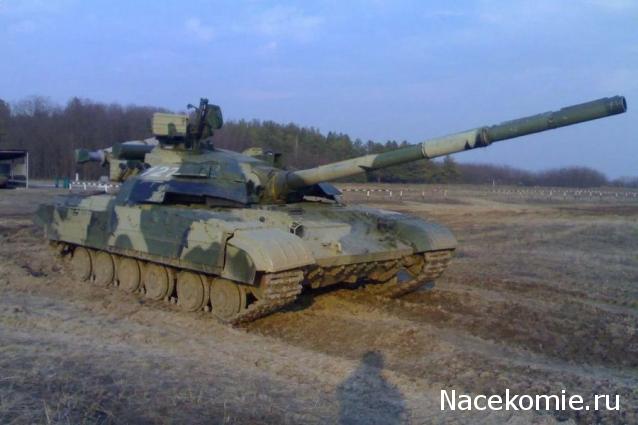

На фото Т-64Б.

Вооружение.
Первая модификация получила 115 мм пушку 2А21 и механизм заряжания, позволяющий выбирать тип снарядов. Благодаря ему стало возможно уменьшить экипаж до 3 человек, повысив при этом скорострельность практические до 10 выстрелов в минуту.

В 1968 году было принято решение установить на танк Т-64 пушку 2А26 калибром 125 мм, что превратило его в ОБТ, а, появившийся в 1976 году Т-64 с комплексом управляемого вооружения, стал первым в мире танком с возможностью ведения огня как снарядами, так и ракетами. В 1979 году орудие сменили на 2А46 такого же калибра.

Механизм заряжания с гидравлическим приводом является предметом частых споров, поскольку имеет как неоспоримые преимущества, так и недостатки.

В него уложено 28 выстрелов, а сам он находится в башне. Это уже создаёт опасность взрыва БК в случае попадания снаряды, ракеты или гранаты в башню и последующего пробития брони. Однако этот недостаток присущ всем советским и даже современным российским танкам, поскольку является неприятной особенностью всех автоматов заряжания, тянущейся ещё со времён СССР.

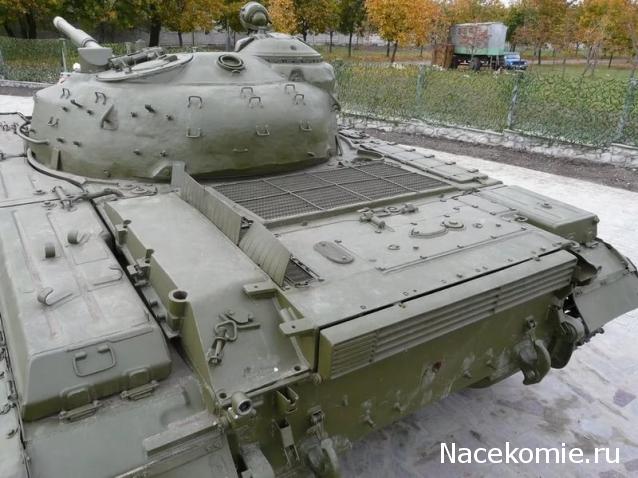

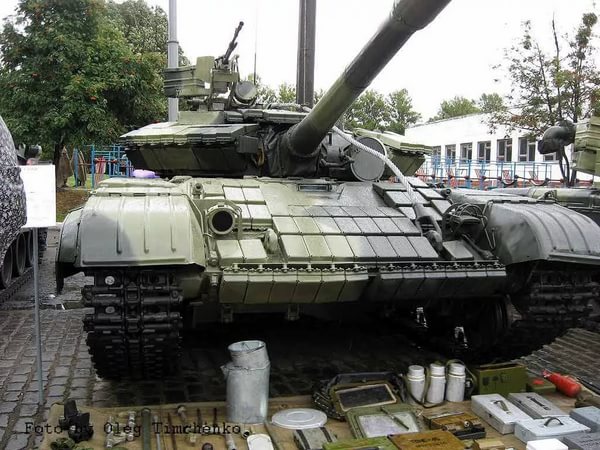

На фото Т-64БВ.

В то время, как Т-72 и Т-90 имеют электрический привод АЗ, Т-64 оснащён гидравлическим, который требует периодических регулировок и является пожароопасным. Ещё одна особенность харьковского механизма заряжания может стоить жизни механику-водителю, поскольку своими лотками он перекрывает путь из отделения управления в боевое. То есть, при блокировании люка водителя, человек оказывается в ловушке и не способен выбраться. Теоретически можно убрать несколько лотков, освободив путь, но на практике это почти невозможно.

Дополнительное вооружение Т-64 состоит из спаренного с пушкой 7,62 мм пулемёта ПКТ и управляемого дистанционно 12,7 мм НСВТ. Также имеется 8 дымовых гранатомётов для постановки завес.

Ходовая часть и двигатель.
К этим вопросам харьковские инженеры тоже решили подойти нестандартно, установив на танк торсионную подвеску и оппозитный двигатель. Ходовая часть состоит из ведущего колеса сзади, шести опорных катков, четырёх поддерживающих роликов и направляющего колеса спереди на каждой из сторон. Такая конструкция обеспечивает увеличенную проходимость и хорошую надёжность, но взамен приходится расплачиваться раскачкой танка, большой вероятностью потери гусеницы при резком повороте на пересечённой местности или недостаточном натяжении и большой сложностью транспортировки потерявшего гусеницу танка, поскольку опорные катки небольшого диаметра буквально закапываются в мягкий грунт.

Чтобы в очередной раз не спорить о том, какая конструкция лучше, и присущи ли перечисленные выше недостатки харьковской подвеске, попробуйте подумать сами, в каком количестве современных ОБТ применяется подобная подвеска и почему.

Ещё в 1946 году были начаты работы над созданием нового дизельного двигателя, который должен был иметь малые габариты и, особенно, высоту. Поэтому было принято решение расположить цилиндры горизонтально. На Т-64 был установлен оппозитный 5ТДФ, имеющий мощность 700 л.с. Позже, на Т-64БМ, появился 6ТД мощностью 1000 л.с., а на Т-64Е 5ТДФЕ мощностью 900 л.с.
На фото Т-64БВ.

Трансмиссия представляет собой две бортовые планетарные механические коробки передач с сервоприводами, имеющих семь передач переднего хода и одну заднего.

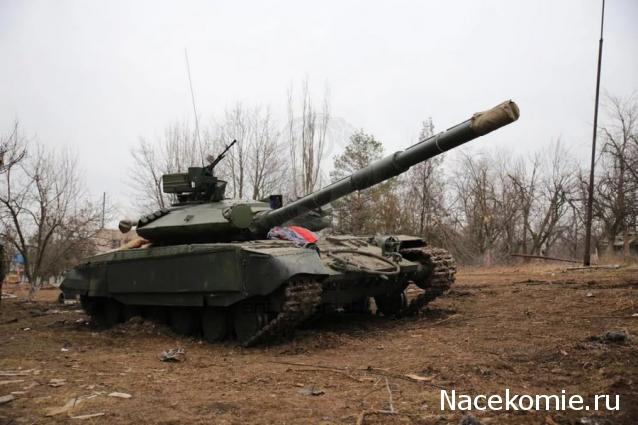

На фото Т-64Е.

Такая конструкция обеспечивает легкость и малые габариты двигателя, лёгкость замены и ремонта в полевых условиях. При этом двигатель имеет тяжёлый тепловой режим и высокие обороты, что негативно сказывается на возможности применения в условиях повышенной температуры и требует подогрев до запуска при температурах ниже 10°С.

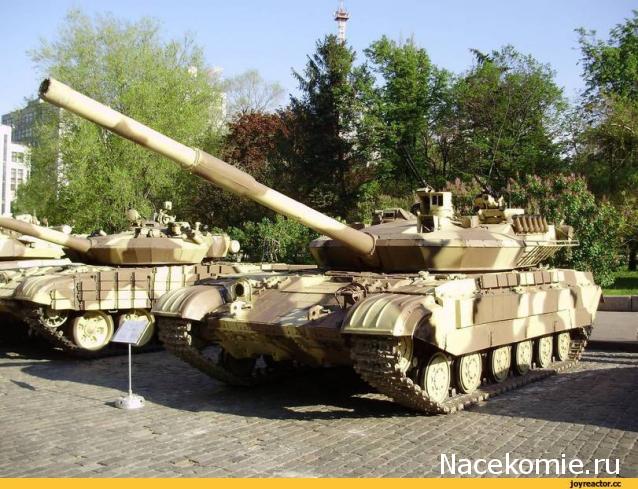

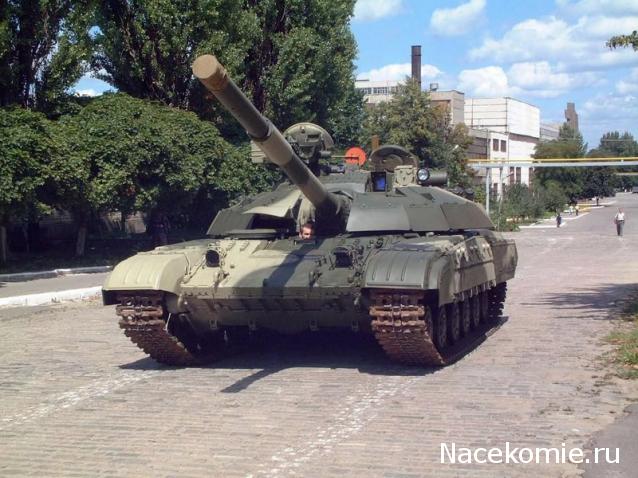

На фото Т-64 БМ "Булат".

Модификации.
Т-64А - первая из модификаций танка, произведённая в 1969 году и получившая множество нового оборудования и доработок, 125 мм орудие, дистанционно управляемый зенитный пулемёт и ставшая ОБТ.
Т-64Б - версия, получившая управляемые ракеты в качестве вооружения, СУО, усиленное бронирование, усовершенствованную подвеску. Появилась в 1976 году.

Т-64БМ - появился в 1983 году из-за решения поставить на ОБТ двигатель 6ТД мощностью 1000 л.с.

Т-64БВ - версия с навесной динамической бронёй, которая была продемонстрирована в Москве в 1985 году.

Т-64БМ "Булат" - украинская модификация, произведённая в 2005 году.

Т-64Е - украинская версия, получившая современный двигатель 5ТДФЕ мощностью 900 л.с. встроенную силовую установку, обновленную СУО, динамическую защиту "Нож-2", комплекс управляемого вооружения "Комбат" и спаренную зенитную пушку с дистанционным управлением калибром 23 мм.
Т-64Б1М - ещё одна современная украинская модификация 2014 года, получившая встроенную динамическую защиту и нишу для БК в задней части башни.

Эпилог.
Каким же получился основной боевой танк Т-64? Наверное, слишком дорогим и сложным для своих задач. Немного позже созданный Т-72 при сравнимой защите и огневой мощи имел меньшую цену, сложность и большую надёжность.

Кроме того, приверженность харьковских конструкторов к некоторым своим идеям вроде механизма заряжания и ходовой части вызывает небольшое удивление. Если о плюсах и минусах подвески действительно можно долго спорить, то механизм заряжания, фактически ставящий крест на спасении механика-водителя в некоторых ситуациях и не имеющих весомых преимуществ перед более простыми автоматами заряжания, кажется результатом упорного нежелания видеть свои ошибки.
На фото Т-64БМ "Булат".

Интересной кажется и судьба ОБТ в вооружённых столкновениях, в каждом из которых он не смог проявить себя по различным причинам. Эпизодическое применение в Приднестровье и на Украине брать в расчёт нет смысла. Сложно рассуждать о ни разу не повоевавшей машине, которая была создана для войны.

В любом случае, Т-64 стал во многом первым, а его характеристики и конструкционный запас позволяют до сих пор находится в строю, подвергаясь периодическим модернизациям и не выглядеть при этом пережитком прошлого.

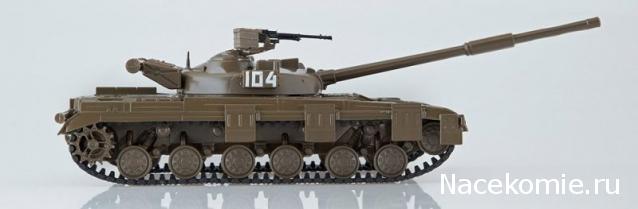

В выпуске ожидается модель танка Т-64.
Рекомендуемая цена: 999 рублей.
Тираж: 10 000 экземпляров.
Ожидаемая дата выхода: 21 февраля 2018 года.
Более подробно можно узнать в теме графика выхода серии.

Танк Т-64 (ДеАгостини)

С соседнего форума

Пожалуй что лучшее из всего увиденного 43 масштаба, вышедшего, готовящегося к выходу...эксклюзивность гайки в расчет не беру, по детализации там тоже бедно. Да и в цвет вроде здесь больше попали.

Про какую "гайку" речь?

Про ту, что в первом выпуске. И да - прошлый пост касался именно этой серии, вышедшие в НТ т-34 и т-54 по-прежнему выглядят лучшими.

Мне тоже модели от НТ больше понравились, если не брать во внимание упрощённую ходовую.

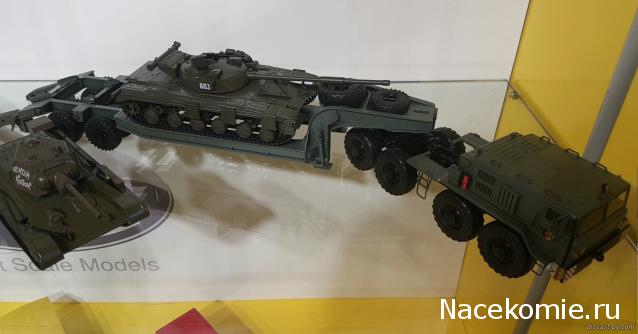

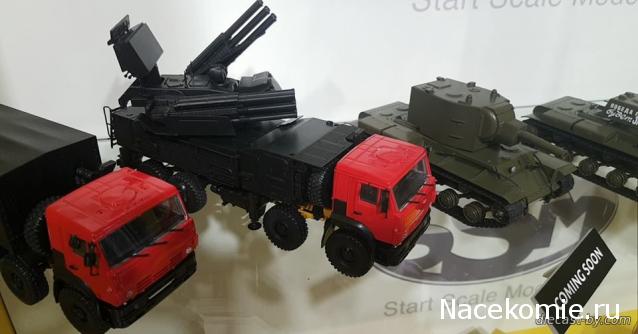

На выставке в Нюрнберге, в начале текущего года, засветился Т-64 с другими ОЗУ. Думается это из серии Наши Танки. Вряд-ли у модели НТ будет лучше деталировка, но по крайней мере должна быть покрашена башня и мелочевка, которая на модели ТЛ выполнена из крашенного в массе пластика. Кто не хочет или не может перекрашивать модель может подождать более удачное изделие китайских мастеров :)

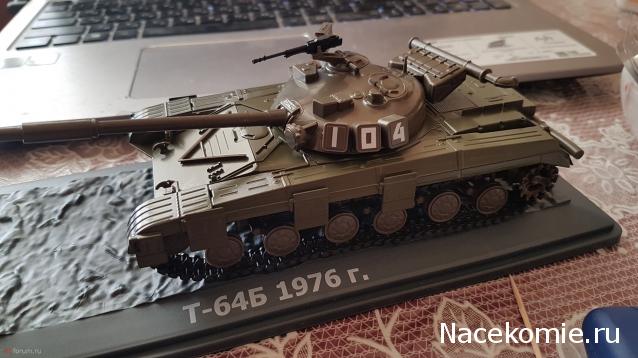

Купил Т-64 в киоске предварительной продажи на Бабушкинской.

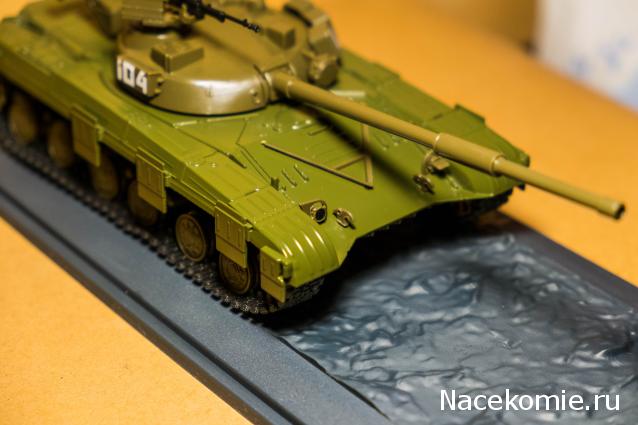

Модель смотрится неплохо - судите сами:

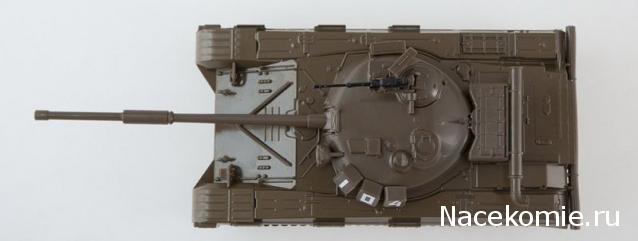

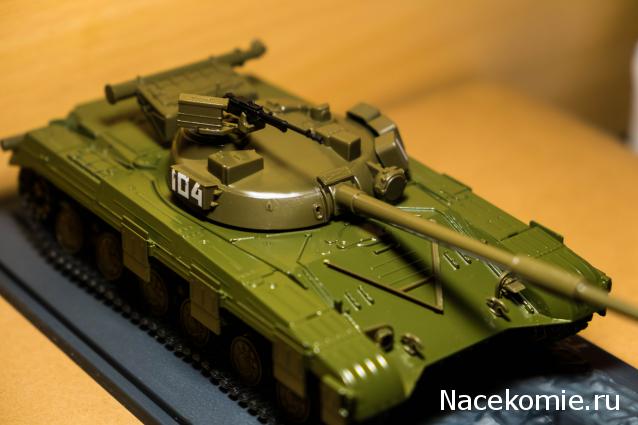

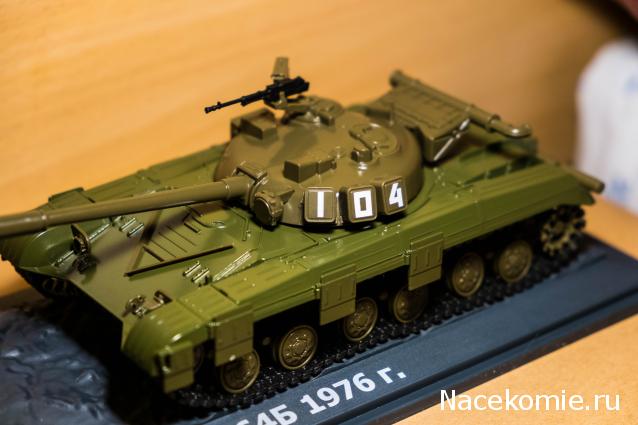

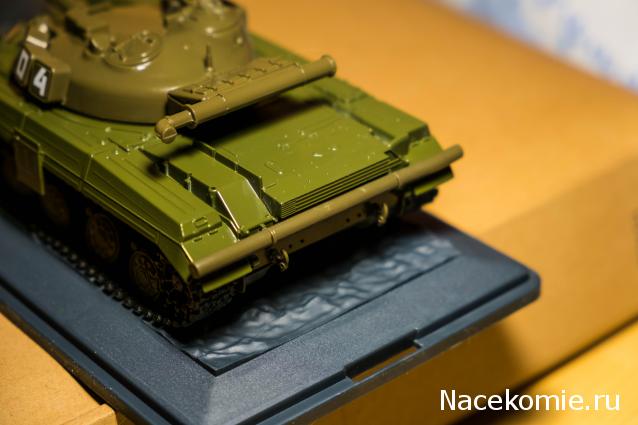

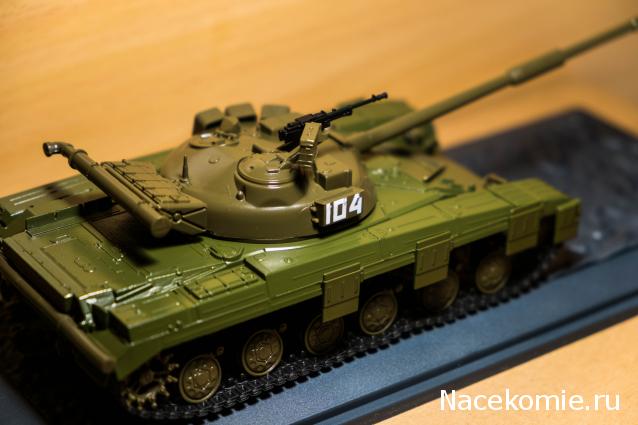

Собственно, модель.

Скан журнала =>>>>>>>> https://yadi.sk/i/qfrKHrHx3T4AnE

Взял конечно вчера эту модельку. Вцелом доволен, но ожидал немного лучшего. Качество ходовой оставляет желать лучшего, где-то на троечку с натягом. Короче если любоваться через стекло на полке, то потянет.

А вот это-то и обидно...Такая ожидаемая модель и такое разочарование от неё...
Похоже,что кроме первых двух номеров всё остальное,что мы уже видели на фото,сплошь косяки и одни разочаровашки ....А так всё хорошо начиналось....
