Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Leo653 писал(а):
Я имел ввиду про "Властелина морей"
У меня нет. Может у коллег есть?
21 янв 2017, 08:36
Спонсор
Sniper
Зарегистрирован: 23 янв 2015, 13:16 Сообщения: 127 Откуда: Москва
Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Рисунок из Бостонского музея изящных искусств (MFA). Ранее работа приписывалась Ван Дейку, сейчас полагают, что автор - сам корабельный мастер Питер Петт. Рисунок предположительно сделан для короля Чарльза I. Датируется 1635 годом.
UncleSasha где найти чертеж верхней палубы и вид сбоку, интересует расположение портов и отверстий с размерами. На Виктории пуш.порты 10ч10. А на Повелителе?
19 фев 2017, 07:49
Hook
Зарегистрирован: 16 фев 2017, 09:32 Сообщения: 91 Откуда: Москва
Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Если речь об этом, то есть вот такие данные. Размеры снятые SoS рукописи адмиралтейства комиссии с апреля 1635: нижняя палуба - квадратные, 2 фута 8 дюймов (81,28 см) средняя палуба - квадратная, 2 фута 6 дюймов (76,2 см) на верхней палубе - квадратные или круглые, 2 дорожки 4 дюйма (71,1 см)
расстояние от нижнего края амбразуру над палубой - 2 фута (61 см
20 фев 2017, 12:59
UncleSasha
Лидер разделов «Солей Рояль», «Севастополь», «Повелитель Морей», «Штандарт» и Корабли - Общие темы
Зарегистрирован: 09 фев 2012, 16:09 Сообщения: 5598 Откуда: СССР, Владивосток
Re: «Повелитель Морей» - Чертежи, рисунки, схемы
vsop писал(а):
UncleSasha где найти чертеж верхней палубы и вид сбоку, интересует расположение портов и отверстий с размерами. На Виктории пуш. порты 10х10. А на Повелителе?
Приветствую! 1. Насколько я знаю, именно чертежи "Sovereign of the Seas" до настоящих дней не сохранились. Так что на Ваш вопрос мне ответить затруднительно. 2. Сравнивать с HMS "Victory" думаю не совсем корректно, т.к. между этими кораблями более 100 лет разницы.... 3. Данную модель строить не планирую, поэтому подробно историю корабля и литературу по нему не изучал....
20 фев 2017, 13:02
vsop
Зарегистрирован: 02 фев 2017, 15:19 Сообщения: 16
Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Приветствую! 1.Чертежи "Sovereign of the Seas" не сохранились, я понял, но мы собираем модель которая имеет конкретные размеры заявленные производителем: длина-110 см. ширина -40 см. и через несколько номеров можно уже будет собирать и клеить корпус. И для планирования портов, вырезов на палубе хотелось бы иметь схему с размерами нашей модели. В журналах много красивых картинок и интересной информации. Но хотелось бы посмотреть схему расположения на верхней палубе.
20 фев 2017, 16:29
Hook
Зарегистрирован: 16 фев 2017, 09:32 Сообщения: 91 Откуда: Москва
Re: «Повелитель Морей» - Чертежи, рисунки, схемы
vsop писал(а):
Приветствую! 1.Чертежи "Sovereign of the Seas" не сохранились, я понял, но мы собираем модель которая имеет конкретные размеры заявленные производителем: длина-110 см. ширина -40 см. и через несколько номеров можно уже будет собирать и клеить корпус. И для планирования портов, вырезов на палубе хотелось бы иметь схему с размерами нашей модели. В журналах много красивых картинок и интересной информации. Но хотелось бы посмотреть схему расположения на верхней палубе.
Не помню, публиковал кто или нет, но есть только общая схема и вид с левого борта
Фото:
«Повелитель Морей» - Чертежи, рисунки, схемы Общий вид и схема.jpg [ 69.42 Кб | Просмотров: 14055 ]
«Повелитель Морей» - Чертежи, рисунки, схемы Повелитель вид с левого борта.png [ 199.32 Кб | Просмотров: 14055 ]
20 фев 2017, 23:59
vsop
Зарегистрирован: 02 фев 2017, 15:19 Сообщения: 16
Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Hook спасибо. Схема стоячего такелажа понятна. И общее расположение на палубе. Буду делать дополнительное крепление перед грот-мачтой и если будет какое несоответствие то сдвину вентиляционную решетку. Крестиком зачеркнули видимо то оборудование которое уже установили.
21 фев 2017, 11:13
makarytc
Зарегистрирован: 24 май 2012, 20:44 Сообщения: 281
Re: «Повелитель Морей» - Чертежи, рисунки, схемы
По большому счёту в мире осталось два аутентичных (или полуаутентичных - кому как больше нравится) корабля: "Васа" и "Виктори". Чертежей, особенно 17-18 веков ещё меньше. Тем ни менее в мире строятся модели сотни кораблей. К чему это я? По-моему, не надо зацикливаться на отсутствии чертежей. Модели есть. И очень не плохие, в том числе "музейного качества". Гугол нам в помощь!
Крестиком зачеркнули видимо то оборудование которое уже установили.
это с чешского форума, и красным они показали несоответствия в конструкции модели и исторических прототипов.
22 фев 2017, 11:31
vsop
Зарегистрирован: 02 фев 2017, 15:19 Сообщения: 16
Re: «Повелитель Морей» - Чертежи, рисунки, схемы
blackwizard писал(а):
vsop писал(а):
Крестиком зачеркнули видимо то оборудование которое уже установили.
это с чешского форума, и красным они показали несоответствия в конструкции модели и исторических прототипов.
Во как а кто у нас будет смотреть за соответствием, у чехов свои форумы.
22 фев 2017, 19:19
makarytc
Зарегистрирован: 24 май 2012, 20:44 Сообщения: 281
Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Посмотрел в магазине "На верфи" чертежи от "Амати". Этож два разных корабля, особенно вид сверху! Так что - полная свобода творчества. Да и жёсткость корпуса, по сравнению с патворком под большим вопросом - одна палуба.
24 фев 2017, 09:51
Hook
Зарегистрирован: 16 фев 2017, 09:32 Сообщения: 91 Откуда: Москва
Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Тоже ради интереса просмотрел весь чешский форум. Ссылок у них там на источники достаточно, есть и интересные. А для творчества поле очень большое. У нас же не конкурс на лучшую адмиралтейскую модель. К тому же это был первый королевский фрегат такого класса, с соответствующей отделкой. И по правде, то из чего и как нам предлагают построить, не особо для новичков.
24 фев 2017, 12:06
Sherp
Зарегистрирован: 11 мар 2017, 00:57 Сообщения: 1
Re: «Повелитель Морей» - Чертежи, рисунки, схемы
konstantinfom писал(а):

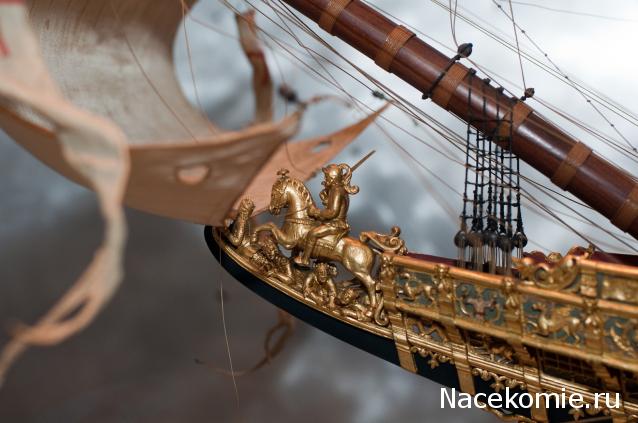

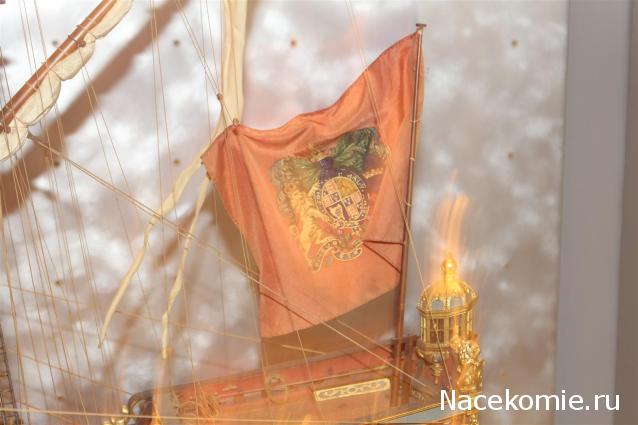

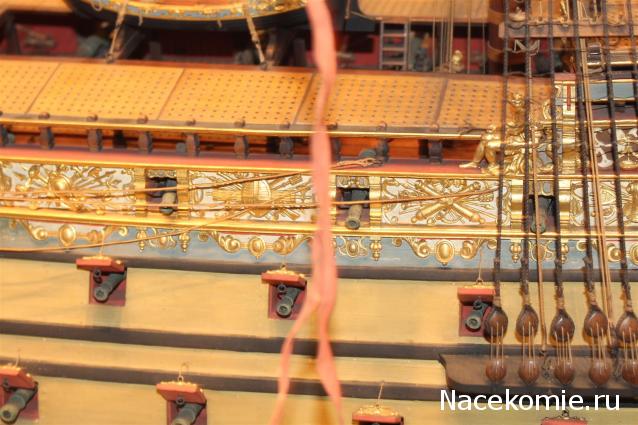

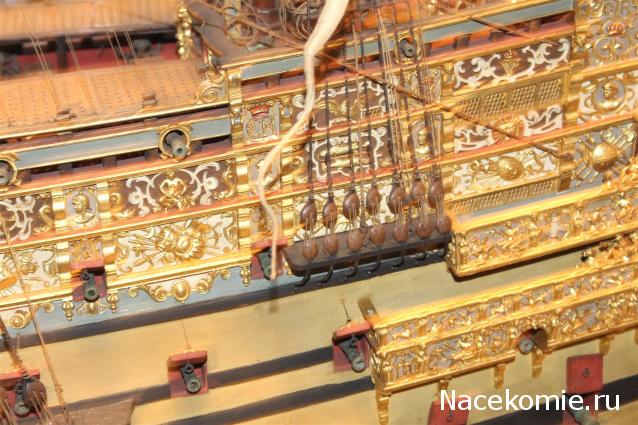

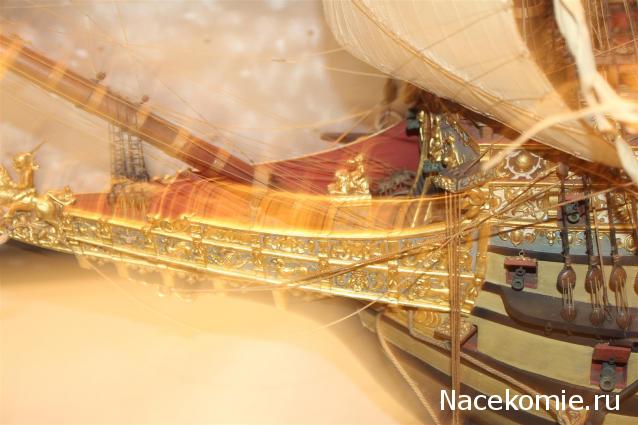

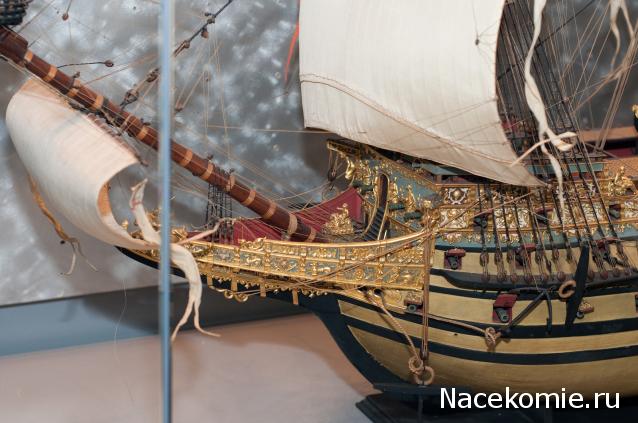

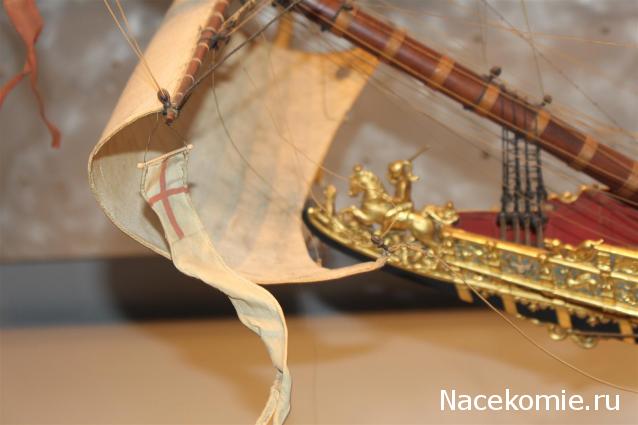

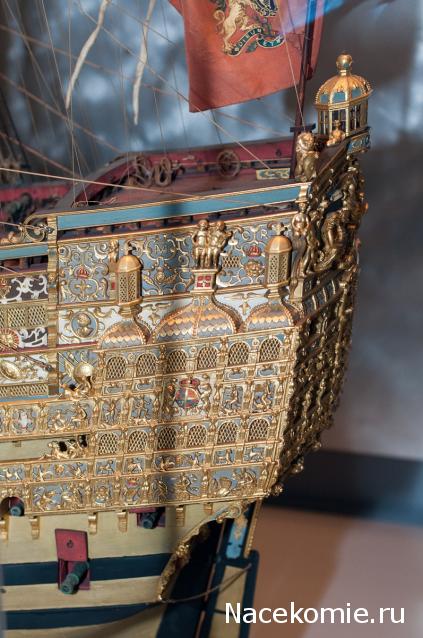

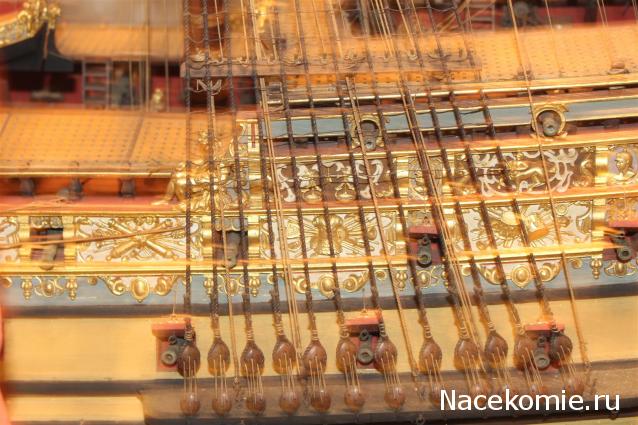

Замечательная модель, которую построили два мастера в 1920 году, находится в знаменитой коллекции Кригстайн (по-моему, два брата приезжали в Россию в недавнем времени).

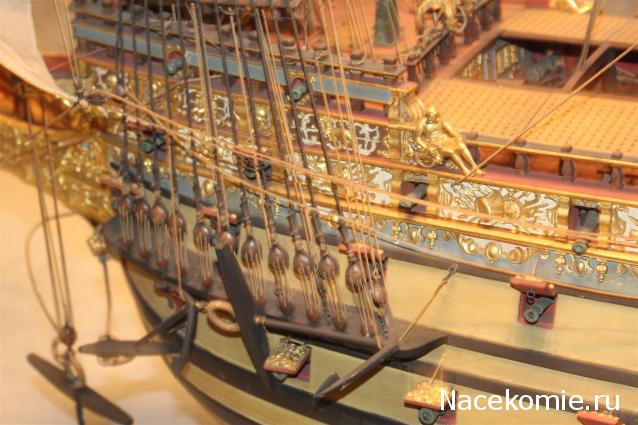

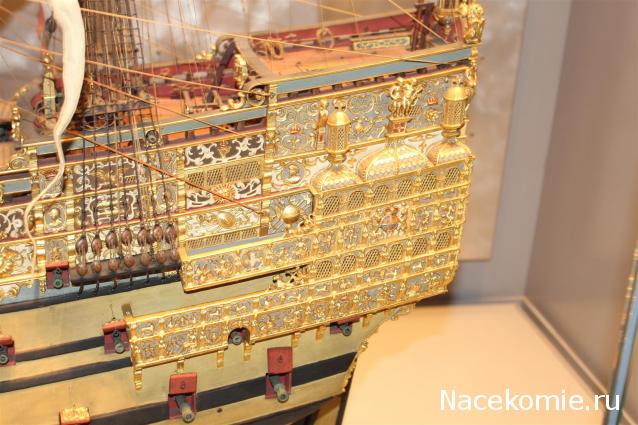

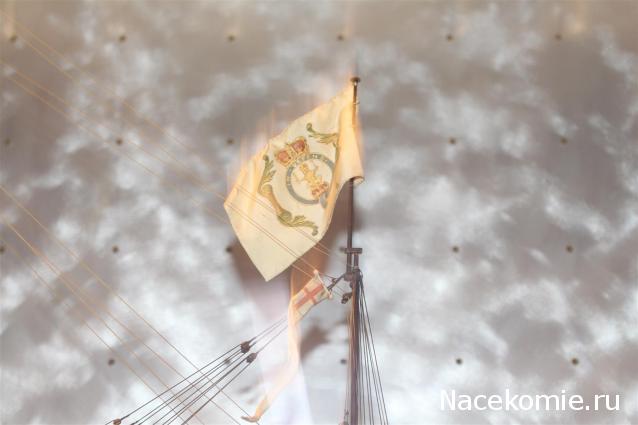

Вот еще фото данной замечательной модели, откопать их было не легко.
Зарегистрирован: 16 фев 2017, 09:32 Сообщения: 91 Откуда: Москва
Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Доброго дня коллеги! Делаю свои чертежи модели. По сетке теоретического чертежа выходит, что делаем мы модель более позднего корабля, уже реконструированого, как минимум по имеющимся данным 1685 года. Неувязок по сетке много, пока пытаюсь понять на сколько. Может кто-нибудь, кто собирает уже журнальную версию сказать, какова получилась длина корпуса. Т.е. расстояние между перпендикулярами от крайней носово9й части до крайней кормовой части. По моим прикидкам должно быть 660 мм, как то так.
27 апр 2017, 10:01
vsop
Зарегистрирован: 02 фев 2017, 15:19 Сообщения: 16
Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Hook писал(а):
...Может кто-нибудь, кто собирает уже журнальную версию сказать, какова получилась длина корпуса. Т.е. расстояние между перпендикулярами от крайней носовой части до крайней кормовой части. По моим прикидкам должно быть 660 мм, как то так.
от крайней носовой (без бушприта) до крайней кормовой (еще будет фонарь) получается 695 мм
27 апр 2017, 12:34
Hook
Зарегистрирован: 16 фев 2017, 09:32 Сообщения: 91 Откуда: Москва
Re: «Повелитель Морей» - Чертежи, рисунки, схемы
vsop писал(а):
от крайней носовой (без бушприта) до крайней кормовой (еще будет фонарь) получается 695 мм
Спасибо. Вечером посмотрю, какая длина по килю получится. Если будет 475 мм, то модель корпуса 1685 г. Смущает то, что зауженный он тогда будет. Чтобы понятней было, то как бы более бочкообразный корпус должен бы быть на уровнях 1-ой и 2-й батарейных палуб. Если будет 457 мм, (1637 г.), то тогда бредово всё получается. Сетка вообще не стыкуется ни под какие правила и формулы. Посмотрим.
27 апр 2017, 14:06
Hook
Зарегистрирован: 16 фев 2017, 09:32 Сообщения: 91 Откуда: Москва
Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Итак. Получается, что теоретическая длина ВЛ по сетке 599,8 мм. Я конечно всё понимаю, но значит раньше длиной киля была длина прилегания этого киля к плоскости ватерлинии (немного не по теории, но...). Тогда по чертежу эта самая длина равна 480 мм, что соответствует модели 1685 года. Ну вот как то так. Постараюсь на выходных выложить чертеж. Надо его чуть в порядок привести: линии палуб подрисовать, ну и в целом. И ещё хотелось бы добавить, что малковать корпус будет совсем не просто. По корабельным лекалам я бы между 24 и 28 (по журналу) шпангоутами поставил бы, как минимум ещё один (лучше два). Такие вот рыбины получаются. Мда уж...
27 апр 2017, 23:39
Sniper
Зарегистрирован: 23 янв 2015, 13:16 Сообщения: 127 Откуда: Москва
Re: «Повелитель Морей» - Чертежи, рисунки, схемы
Hook писал(а):
По сетке теоретического чертежа выходит, что делаем мы модель более позднего корабля, уже реконструированого, как минимум по имеющимся данным 1685 года.
Добрый день, коллега! Как Вы это установили про 1685 год?
