Императорская яхта «Штандарт» - фотоотчет Sierra
Автор Сообщение

Зарегистрирован: 01 апр 2015, 15:45
Сообщения: 74
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
Рейки для палубы какого дерева используете ,груша?


30 май 2016, 11:58
Профиль
Аватара пользователя

Зарегистрирован: 24 июн 2010, 15:57
Сообщения: 1129
Откуда: г. Воронеж
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
Да, розовая груша. Рейки 0,15 х 50 см режу по 40 мм...


30 май 2016, 13:29
Профиль

Зарегистрирован: 01 апр 2015, 15:45
Сообщения: 74
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
Sierra писал(а):
Да, розовая груша. Рейки 0,15 х 50 см режу по 40 мм...

Я такую на Седове положил и делал конопатку по вашему методу контуром по шелку мне понравился результат


30 май 2016, 14:27
Профиль
Аватара пользователя

Зарегистрирован: 24 июн 2010, 15:57
Сообщения: 1129
Откуда: г. Воронеж
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
Ну, посмотрим, что получится здесь... smile_03


30 май 2016, 14:47
Профиль

Зарегистрирован: 20 май 2015, 09:25
Сообщения: 67
Откуда: Таганрог
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
Насчет шпона вопрос,Это у вас не из журнала,тогда какой и где купили,Как его обрезать?


30 май 2016, 16:55
Профиль
Аватара пользователя

Зарегистрирован: 24 июн 2010, 15:57
Сообщения: 1129
Откуда: г. Воронеж
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
А вот тут есть и ссылка на интернет-магазин и фотки пробной выклейки под финишным покрытием viewtopic.php?p=1247118#p1247118
Правда, рейки покупал по акции, которая уже закончилась. Так что, цены сейчас на данную продукцию уже другие...


30 май 2016, 17:35
Профиль
Аватара пользователя

Зарегистрирован: 24 июн 2010, 15:57
Сообщения: 1129
Откуда: г. Воронеж
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra

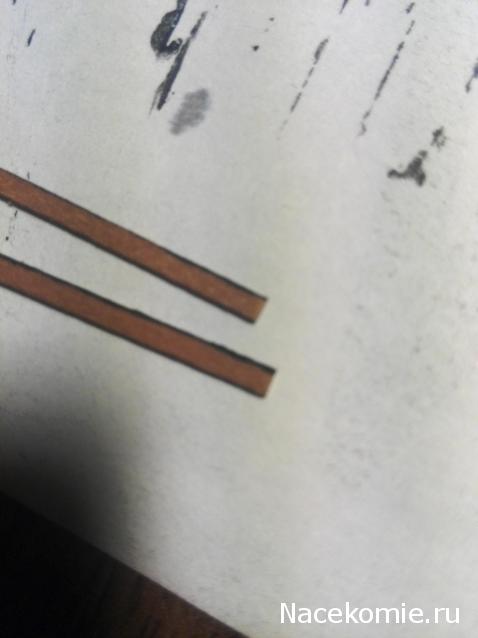

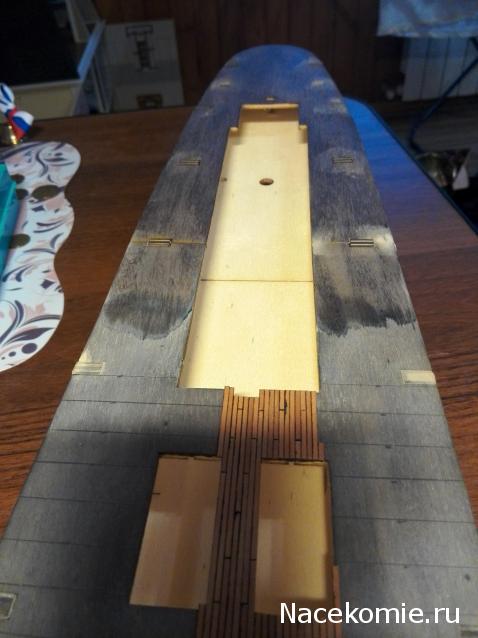

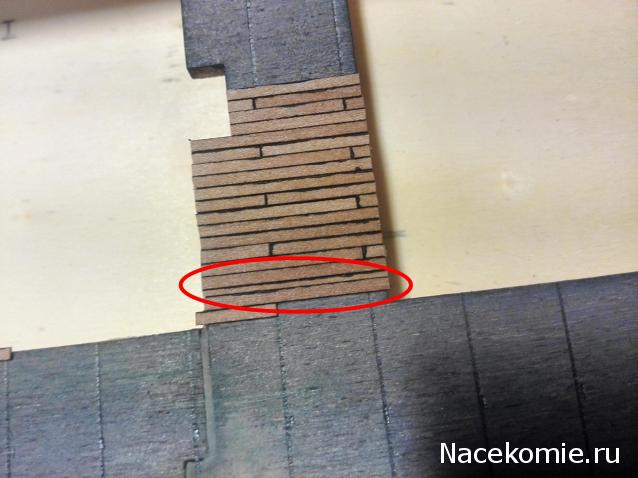

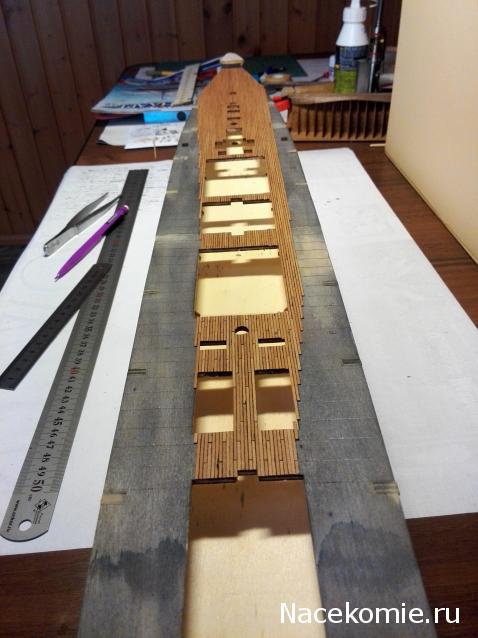

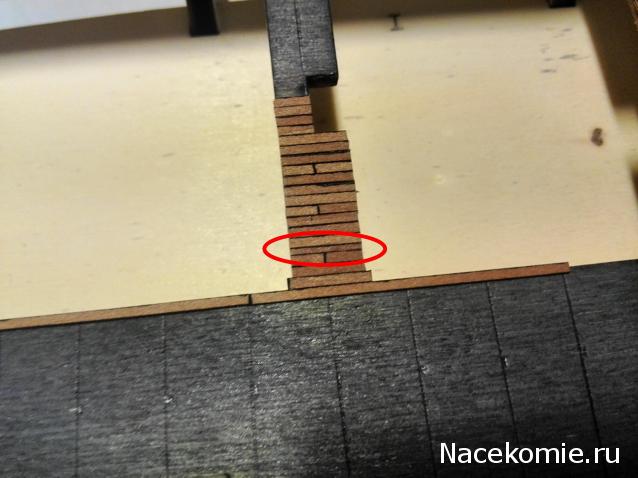

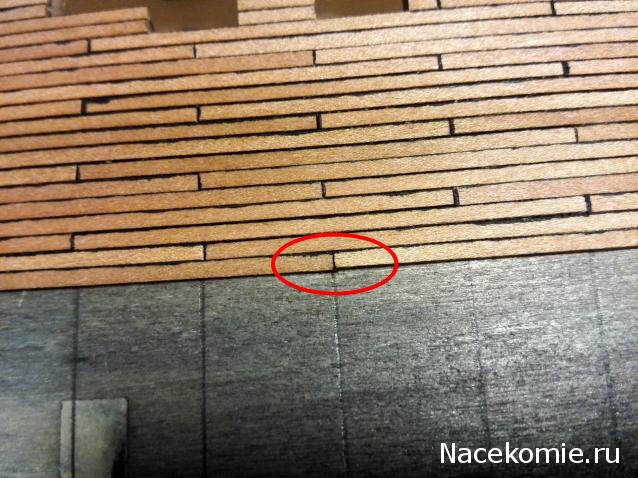

smile_16 Итак, крутизной я своей похвалился, хвалебные посты в свой адрес раздуваясь от гордости прочитал, теперь можно перейти к рассмотрению косяков. Планки, к сожалению, оказались не одинаковой ширины, разбег достигает 0,2 мм. "Да это не критично!" - скажете вы, и будете не правы. Когда количество рядов переваливает на второй десяток, то погрешность набегает весьма существенная, вынуждая идти на ухищрения, которые не прибавляют зрелищности застилаемой планками поверхности...


Фото:
Императорская яхта «Штандарт» - фотоотчет Sierra
Императорская яхта «Штандарт» - фотоотчет Sierra 1.JPG [ 20.79 Кб | Просмотров: 3373 ]
Императорская яхта «Штандарт» - фотоотчет Sierra
Императорская яхта «Штандарт» - фотоотчет Sierra 2.JPG [ 66.84 Кб | Просмотров: 3373 ]
Императорская яхта «Штандарт» - фотоотчет Sierra
Императорская яхта «Штандарт» - фотоотчет Sierra 3.JPG [ 38.29 Кб | Просмотров: 3373 ]
Императорская яхта «Штандарт» - фотоотчет Sierra
Императорская яхта «Штандарт» - фотоотчет Sierra 4.JPG [ 37.58 Кб | Просмотров: 3373 ]
31 май 2016, 13:01
Профиль
Аватара пользователя

Зарегистрирован: 28 янв 2016, 12:17
Сообщения: 28
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
Уважаемый Sierra. Скажите пожалуйста с каким шагом вы делали разметку на палубе?


02 июн 2016, 20:09
Профиль
Аватара пользователя

Зарегистрирован: 24 июн 2010, 15:57
Сообщения: 1129
Откуда: г. Воронеж
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
10 миллиметров. Но шаг зависит от длины рейки. Расклад досок - "через три на четвёртую" (назовём так условно). Таким образом, размер шага составляет 1/4 от длины рейки. Я планки резал по 40 мм. Если по 60 мм - то шаг будет 15 мм, если по 80 - то, соответственно, 20...


02 июн 2016, 22:36
Профиль
Аватара пользователя

Зарегистрирован: 24 июн 2010, 15:57
Сообщения: 1129
Откуда: г. Воронеж
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
Вклеил, зашпатлевал, зачистил и покрыл морилкой кормовой сегмент верхней палубы.


Фото:
Императорская яхта «Штандарт» - фотоотчет Sierra
Императорская яхта «Штандарт» - фотоотчет Sierra 2016-06-03 20-11-13.JPG [ 35.6 Кб | Просмотров: 3172 ]
Императорская яхта «Штандарт» - фотоотчет Sierra
Императорская яхта «Штандарт» - фотоотчет Sierra 2016-06-03 20-10-34.JPG [ 43.33 Кб | Просмотров: 3172 ]
04 июн 2016, 11:08
Профиль
Аватара пользователя

Зарегистрирован: 15 янв 2012, 18:34
Сообщения: 184
Откуда: Киров
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
Тоже решился на резку шпона. Есть 6 листов груши размером примерно А4, режу потихоньку по 1,4 мм smile_04


08 июн 2016, 23:36
Профиль
Аватара пользователя

Зарегистрирован: 24 июн 2010, 15:57
Сообщения: 1129
Откуда: г. Воронеж
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
smile_03 Вы более решительны! Я резку шпона заказал...


08 июн 2016, 23:58
Профиль
Аватара пользователя

Зарегистрирован: 15 янв 2012, 18:34
Сообщения: 184
Откуда: Киров
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
Sierra писал(а):
smile_03 Вы более решительны! Я резку шпона заказал...

Это, кстати, оказалось не сложно. За час 27 реек длиной 290мм. Причем первые медленно, а теперь весьма быстро и не требуется больше корректировка линии реза, как у первых 9 штук. Два движения резаком и 5 планок готовы =)


09 июн 2016, 00:08
Профиль
Аватара пользователя

Зарегистрирован: 24 июн 2010, 15:57
Сообщения: 1129
Откуда: г. Воронеж
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
Палуба потихоньку настилается. Не так быстро, как хотелось бы...


Фото:
Императорская яхта «Штандарт» - фотоотчет Sierra
Императорская яхта «Штандарт» - фотоотчет Sierra 2016-06-11 16-40-57.JPG [ 50.88 Кб | Просмотров: 2878 ]
Императорская яхта «Штандарт» - фотоотчет Sierra
Императорская яхта «Штандарт» - фотоотчет Sierra 2016-06-11 16-41-12.JPG [ 42.54 Кб | Просмотров: 2878 ]
11 июн 2016, 20:10
Профиль
Аватара пользователя

Зарегистрирован: 06 сен 2014, 22:04
Сообщения: 361
Откуда: г. Самара
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
Смотрится эффектно! Вот бы ещё.. ватервейс )))


11 июн 2016, 22:14
Профиль
Аватара пользователя

Зарегистрирован: 24 июн 2010, 15:57
Сообщения: 1129
Откуда: г. Воронеж
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
Спасибо на добром слове))) Про ватервейс я уже писал, что его не было видно. Там решётки вдоль всего фальшборта шли...


12 июн 2016, 02:59
Профиль
Аватара пользователя

Зарегистрирован: 15 янв 2012, 18:34
Сообщения: 184
Откуда: Киров
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
Sierra писал(а):
Палуба потихоньку настилается. Не так быстро, как хотелось бы...

Да уж... внушительно. Я сегодня тоже начал и пока полосу 24 мм шириной по правому борту на носу уложил.


12 июн 2016, 20:47
Профиль
Аватара пользователя

Зарегистрирован: 11 июн 2016, 10:08
Сообщения: 14
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
Здравствуйте! На счёт ватервейса судя по некоторым фото он был открыт на некоторых участках, например на корме а также видел фото общего построения где явно видно где кончаются решётки.


Фото:
Императорская яхта «Штандарт» - фотоотчет Sierra
Императорская яхта «Штандарт» - фотоотчет Sierra ec835074bb70.jpg [ 31.86 Кб | Просмотров: 2672 ]
13 июн 2016, 22:30
Профиль
Аватара пользователя

Зарегистрирован: 26 фев 2016, 23:23
Сообщения: 21
Откуда: Екатеринбург
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
Sierra писал(а):
10 миллиметров. Но шаг зависит от длины рейки. Расклад досок - "через три на четвёртую" (назовём так условно). Таким образом, размер шага составляет 1/4 от длины рейки. Я планки резал по 40 мм. Если по 60 мм - то шаг будет 15 мм, если по 80 - то, соответственно, 20...
Доброго времени суток.

Собираюсь использовать шпон из журнала - 0,3*25. У Вас получается 0,15*40 т.е. мне необходимо резать по 0,3*80 или 0,3*6 тоже подойдёт?


17 июн 2016, 21:27
Профиль ICQ
Аватара пользователя

Зарегистрирован: 24 июн 2010, 15:57
Сообщения: 1129
Откуда: г. Воронеж
Сообщение Re: Яхта «Штандарт» - фотоотчет Sierra
Здравствуйте. Так просто и не скажешь, тут необходимо "вживую" посмотреть. Я бы на вашем месте попробовал расчертить лист бумаги как в одном, так и в другом варианте. Посмотрите как на рисунке выглядят доски разных пропорций. Потом поставьте остов яхты на пол, положите на черновую палубу сначала один чертёж, потом другой. Посмотрите на них, выпрямившись во весь рост, оцените, как смотрится каждый рисунок досок относительно всего контура палубы. Помните об одном простом правиле - если вы в силу каких-то причин не смогли соблюсти в масштабе одну размерность, не надо гнаться за соблюдением другой в ущерб восприятию. В данном случае - если вы не смогли выдержать ширину досок, не стоит любой ценой добиваться масштабности длины, даже если такая доска будет выглядеть кургузым обрубком...


17 июн 2016, 22:45
Профиль
