В М62 ставил декодер. Вариант можно с декодером и можно без декодера, поставив заглушку . Все отлично работает.

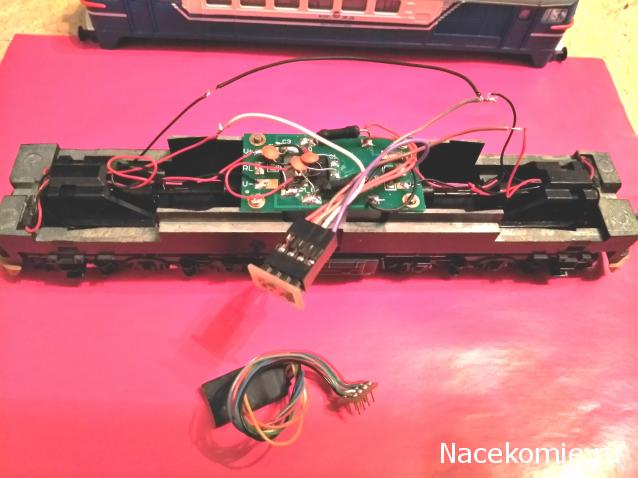

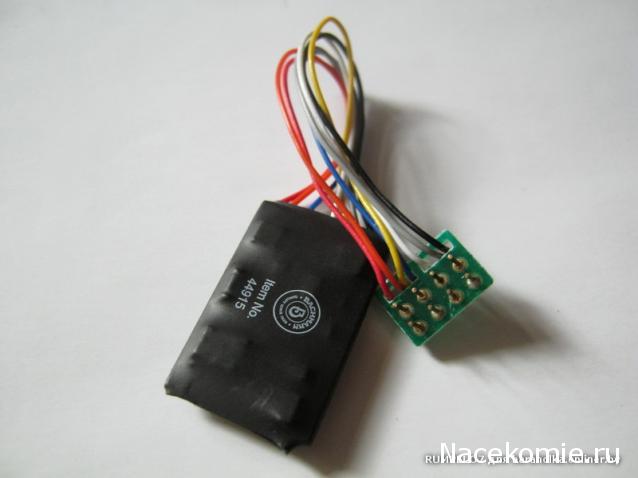

с вероятностью 99.9% там обычный 8 пиновый разъем, как на фото lukicher. и декодер с проводами.
как вариант можешь пожертвовать родным разъемом - отрезать провода. на нём напаять перемычки по схеме.
это какой то не стандарт. хотя вроде тоже логично.
На схеме красным стандартные две группы по три: +рельс+лампа+мотор и -рельс-лампа-мотор, в этом варианте дополнительный выход (зеленый) работать не будет.
зеленым твоя заглушка - дополнительный будет работать постоянно.

Ребя, ну вообщем лок пока не разбирал но судя по инструкции там декодер на 8 пинов...
Это получается надо замыкать в той схеме что xronik писал.... так?...
Да, по какой то схеме глушить зелёной или красной?...

Проще вытащить декодер и прозвонить все цепи. Там-то ведь всего ничего останется: мотор, токосъемники и свет. Думаю, можно будет разобраться, куда что идет.

Вот еще! Где то на форуме было .

Ребя, значит лок разобрал, посмотрел... У меня всё как на вот этой схеме один в один, даже по цветам, ну какие контакты замыкать, подскажите..... Боюсь спалить...

Не боись, ничего тут не спалишь. Светодиоды включены через токоограничительные резисторы, так что при нормальном напряжении вольт до 12 гарантировано не будет превышения допустимого тока. Если полярность будет неправильная, так они просто не засветятся. Мотору тоже, если не превышать напряжения, ничего не будет.
Сначала соедини только мотор с токосъемниками (параллельно мотору надо бы конденсатор где-то от 0,047 мкф и на напряжение вольт 200) и проверь такое же ли получается направление движения, как у готовых локов. Если нет - меняй местами провода к мотору. Потом разбирайся со светодиодами, чтобы светили те, что по направлению движения.

Ну всё разобрался, работает, оказалось всё очень просто!...

Ребят, я тут разбираюсь со звуковым декодером, так вот, поставил чмуху на рельсы и она заработала от прописаного адреса бр 290, что шёл со стартом с мультимаусом в комплекте, имя то я сменил, но меня интересуют кнопки функционала, значит по порядку что работает...
1 - запуск и выкл. двигателя...
2 - гудок 1...
3 - гудок 2...
4 - не понятно, то-ли прокачка чего то, либо звук стравливания компрессора?...
5 - свисток...
6 - маневренный свет, белый в обе стороны...
7 - свет в кабине...
8 - свет номера...
9 - ничего...
10 (0) - ничего...
11 - вообще не выбирается...
12 - красные габаритные огни в обе стороны...
13 - гудок и свет красный с одной стороны...
14 - просто красный свет с этой же стороны...
Ну а дальше с 15 по 19 тот же свет красный...
Так вот все ли правильно работает, это первый вопрос? А второй, можно ли эти функции с помощью мультимауса переназначить на другие цифры, скажем задействовать 9,10, и так далее, а то с шифтом не много не удобно...
И вообще есть ли где описание функций которые должны работать на это декодере?...
Декодер ROCO(ZIMO)!...

ну правильно адрес по умолчанию 3, в твоем мультимаусе на этот номер в "библиотеке" прописано название "бр 290 "
нужно сменить адрес локомотива на другой и прописать новое название в бибилиотеку, но не обязательно можно по адресу обращаться.



зависит от залитого проекта,
можно, смотри описание CV у твоей модели декодера. бумажка в комплекте должна быть.
на сайте производителя: http://www.zimo.at/web2010/sound/tableindex_EN.htm
этот

или этот

Спасибо Ром, а какой адрес надо выбирать, или декодер сам его укажет, а мне только надо подтвердить, прости ещё не силён в этом, но я быстро учусь...

Есть у меня друг Ромка, но паровозиками он не интересуется
Да любой какой нравится, главное что бы не совпадал с другими, в CV1 можно от 1 до 99 или до 127 - короткий адрес. он выбран по умолчанию.
Или длинный адрес от 1 до 9999 или до 16384 в две CV 17 и 18.
Адрес меняется просто:
жми кнопку "меню" больше 3 секунд (или одновременно "стрелка вверх" и "меню") далее "стрелкой влево" до "prog" кнопка "ок" на экране "CV 1" кнопка "ок", далее набрать нужный адрес кнопка "ок" лок должен дернуться, выйти из меню.
теперь лок доступен на новом адресе. нажать одновременно "стрелка вверх" и "паровоз" на экране будет "L" и цифра , стрелками вверх или вниз выбрать нужный адрес. теперь лок доступен для управления по прямому адресу, если локов много не удобно листать адреса.
Поэтому нужно добавить адрес в "библиотеку" мауса одновременно "стрелка вверх" и "паровоз" на экране будет имя влево до "new", кнопка "ок", далее набрать имя, кнопка "ок", набрать адрес, кнопка "ок" и выбрать 28 или 128 SpeedStep, для новых декодеров или 14 для старых.


вот https://www.youtube.com/watch?v=MK1ZHz3wrm0
https://www.youtube.com/watch?v=ndNWY7uJvqw

https://www.youtube.com/watch?v=dKo-8xyfErI

https://www.youtube.com/watch?v=4CCO0hb7Cr8

Костя спасибо. Распечатаю себе в папку с туториалами.

Еп тип топ, Костя прости, я с телефона плохо прочитал, думал xopek... ....
Спасибо тебе...

https://i.yapx.ru/eLD7.jpg
https://i.yapx.ru/eLEe.jpg
https://i.yapx.ru/eLFG.jpg
Вот значит мои бумажки...
Посмотрел видео всё почитал...
Делал по инструкции лок дернулся, но ничего не поменялось, как были функции на прежних цифрах, так и остались...
Хотя в инструкции написано какой звуковой эффект на какой цифре, у меня не так... (((
Да и ещё наделал много копий локальной, как их можно удалить?...

Не открываются картинки ...
А обнулить пульт?
Я думаю, что лучше программу записывать на пульт лучше с нуля,
нежели затирать старую программу, записывая "поверх" её! ...

я написал как поменять адрес локомотива. это что бы разные локи не двигались одновременно.
А менять привязку звуков к кнопкам, несколько сложнее. смотри инструкцию, немецкая http://www.zimo.at/web2010/documents/MX ... ecoder.pdf английская http://www.zimo.at/web2010/documents/MX ... oder_E.pdf
называется 3.18 The ZIMO “Input Mapping”(ONLY for sound decoders) SW versions 34 and up, also for function outputs via SUSI.
нужно программировать CV с 400 по 428. там уже есть значения, так что нужно аккуратнее, но сброс настроек декодера на заводские, прописать CV8=8.
ну роко этим постоянно "отличаются".

там же в библиотеке слово "delete".
либо сброс настроек мультимауса на заводские: отключить провод, зажать кнопки "стрелка вверх" и "меню" подключить провод, при загрузке появится слово reset, нажать ОК.

Спасибо Константин!...
Ну вроде разобрался, хотя не совсем понял как, но теперь всё работает по инструкции, есть ещё вопрос, подскажите...
Значит, можно ли в мультимаусе менять громкость звуковых эффектов?...

все настройки идут через CV в декодер а не в пульте.
в инструкции глава 5 вся посвящена настройкам звука. конкретно 5.5 громкость на всё и по отдельности.

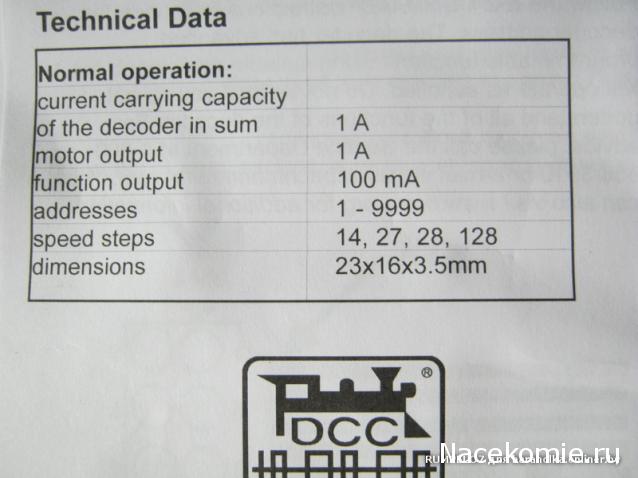

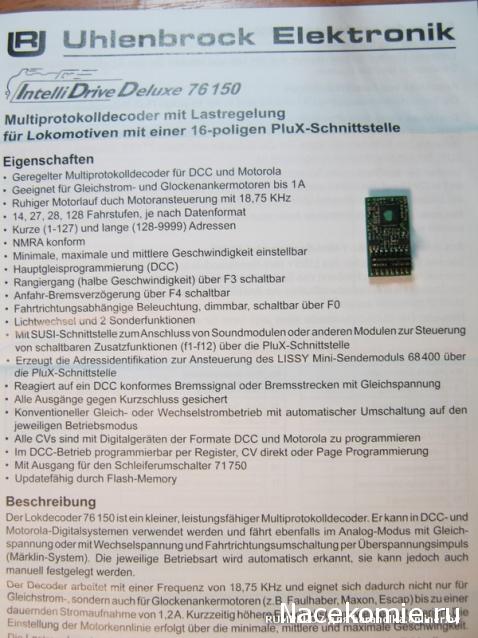

И тут снова я с вопросами, собираюсь значит взять декодер для своей машки, теперь подскажите какой брать, надо чтоб со светом можно было играться, ну типа отдельно свет прожектора, маршевых огней, габаритов, свет в кабине, так вот на сколько пинок должен быть декодер, или не важно, а важно что за функции на нём залиты???... Свет то я сам проведу, вопрос в декодере... Вот такие мне предложили, го может это все не то что мне надо?...
