Освещение макета, питание, автоматизация, DCC и всё с этим связанное

Это да. Я вот решил управление на arduino делать. Переезд автоматизировал. Светофорчики перемигиваются.

он там на блютуз заморочился , а мне вот этот вариант больше нравится http://www.ringengineering.com/RailPro.htm тоже по рельсам только питание, управление беспроводное, но больно дорого, но можно заморочиться самостоятельно сделать на основе Wi-Fi модуля ESP8266, стоит в районе 3-4 баксов на алиэкспрессе. по сути более продвинутый контроллер типа ардуино (даже похожая среда разработки есть), только Wi-Fi встроенный, и размер платы намного меньше. http://esp8266.ru/modules-esp8266/

"Мсьё" - ежу понятно, - профессиональный электронщик с соответствующим оборудованием и доступом к деталькам. У нас в Радиомастере наборы из 40-50 разных плат Ардуино продаются в боксах где-то за 4500-5000 руб.

Сколько локов потянет мультимаус? А то в памяти "100 локов, 100 стрелок, 100 семафоров и т.д.", а БП при этом сколько понадобится нигде не написано?

Строго говоря - мультимаус нисколько не потянет. Ибо это только управляющий элемент. На рельсы питание дает бустер. А бустер питается от "трансформатора". На память, ограичение бустера - 2,5А. А вот мощность "трансформатора" в зависимости от набора - разные. От 1,0 А до 2,5 А.
А 100, 100, 100 - это возможности адресации.

Я это и имел ввиду. То есть один комплект, с одним бустером и БП - максимум 8-9 локов одновременно.

А если 100, как быть? Разделять на участки со своими ИП? Пульт с несколькими бустерами одновременно общаться умеет, устанавливая для всех по одному адресу одинаковые параметры?

Не факт, от мощности блока питания зависит. Если самый простой, который обычно в старте с Мультимаусом идёт, то дай бог чтобы 4 одновременно потянул.

два не пересекающихся плана адресации по системе DCC:
локомотивный можно присвоить основной 7 битный адрес (до 127) или расширенный 14 битный адрес до 16384, но обычно урезан до 9999,
аксессуарный (светофоры и стрелки) адреса - 9 и 11 битные : от 1 до 512 или до 2048.

однако это вовсе не значит что реально вы столько сможете поставить локов на макет, тк есть фактор мощности питания: бустер от мультимауса по паспорту 3.1А с нормальным железным трансформатором, вполне хватает на десяток стоящих локов с декодерами без звука! и 3-4 двигающихся, если не хватает ставим дополнительный бустер. плюс не забываем декодеры стрелок тоже потребляют особенно в момент переключения.

у других систем примерно те же 3 А, но есть бустеры и на 5А и на 8 А, однако они требуют деления рельс на изолированные участки и подключения через дополнительные предохранители , тк 8 Ампер это тот еще сварочный аппарат!

сто составов нет даже на очень крупных макетах типа грандмакета или вундерфафля.

бустер это просто усилитель они могут подключаться к одной управляющей точке.

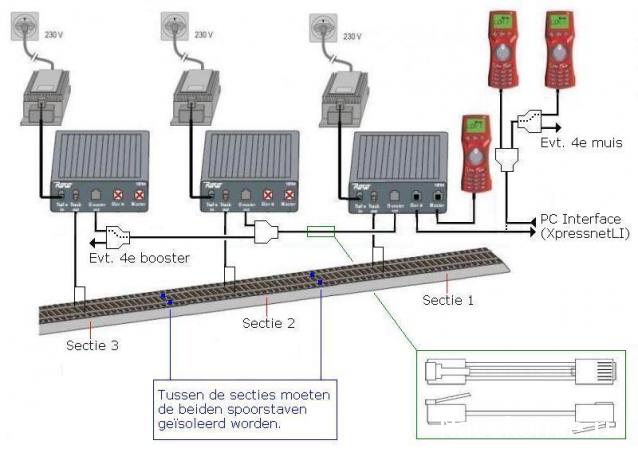

вот схема для мультимауса , в данном случае макет порезан на 3 изолированных участка на каждом до десятка локов ил в сумме около 30 штук, также можно подключить почти 30 мультмаусов. но где взять столько рук ?
http://futohaz.hu/rovatok/digitalis-uze ... us?start=5

Ясненько! Геморра тоже хватает и здесь!

Когда больше 3-4 поездов едут одновременно, не хватит уже не рук, мозга. Поэтому придумали плату управления с компьютера. Их производит Roco, но дорого. А есть аналоги, например, производства modeldepo. Можно почитать на их сайте.

Любителям макетчикам приходила ли мысль в голову запрограммировать работу автоматизации ж/д систем макетов часа
на 2 вперёд без участия человека? Бесперебойность подачи питания как при этом решается (на авось)?

Какая разница на сколько часов? Локи и за 10 минут успеют весь макет изъездить вдоль и поперёк. Если уж и автоматизировать, то не по времени, а по факту расположения на путях. Прощё всего - собрать рельсовую ситему, в которой будут хитро переплетёны несколько независимых, но связанных переездами кругов. можно будет у станции пустить поезда по встречным направлениям одновременно.

Так я имел в виду такой демонстрационный режим, когда на макете без участия человека обыгрываются
различные конфигурации рельсового пути, которые время от времени переключаются, хоть через 5, или через 15 минут!

Возможно, но положение составов всё равно придётся так или иначе отслеживать, т.к. если в момент переключения стрелки состав будет на ней - авария обеспечена. Как простейший вариант - заставить лок жать на микровыключатель перед разьездом. Ну типа первый уйдет налево, второй - направо, третий снова налево.

На то она и автоматика! (Вы так и высказали один из элементов таковой).

А вот кто готов поучаствовать в собственной разработке модулей DCC для макета ?
Я просмотрел много схем. Пока нашел несколько интересных вариантов. Давайте подумаем, кто знает ... что знает, давайте делиться опытом.

Z21 своими руками за 1 вечер
http://forum.modelldepo.ru/showthread.p ... post251522

Как то затихла тема.Неужели все свой макет отцифровали.

не-е... все еще делают макет из журнала... а если что-то большее чем из журнала - то да, я например на аналоге катаю "Аляску" по "Альпам" , хотя у меня макет недостроен (одни рельсы и стрелки на макете и ничего больше)

Пол года небыло возможности и вот опять достал платы которые делал начал с pansound для переезда.Кто делал скажите пик какой 628 или 628а.Я поставил 628а ,но серва почему то работает только в одно положение.Поворачивается на определенный угол и гасит звук с мигалками а с отключенной сервой все нормально.Звук и мигание,включение и выключение.Подозрение на пик.
