Всем доброго времени суток!
Предлагают блок питания от советской ЖД, вот такой:
http://baraholka.onliner.by/viewtopic.p ... #p49612057
Насколько я понимаю, это курский Счетмаш. Подскажите, как они по качеству? Или не стоит связываться и лучше поискать современный аналоговый, типа PIKO? Или, наоборот, искать классический "кирпич"? Блок нужен чтобы просто гонять тепловоз по рельсам, стрелки подключать не планирую.

У этого БП нет выхода для питания освещения, стрелок и пр.

Там написано 12 В 0,35 А - вполне хватит на локомотив. А если залезть внутрь и сделать вывод непосредственно от выпрямителя, то можно будет еще и кое-какое освещение питать. Естественно, только светодиодное - лампочки дадут слишком большую дополнительную нагрузку.

Вообще-то стандарт - 14-16 В переменного тока от отдельного источника. Если запитать вместе с рельсами (постоянный ток) - свет будет зависеть от скорости поезда, а стрелки не будут переключаться.

Так я ж говорю: брать не с регулируемого выхода, а непосредственно с выпрямителя.
А переключать стрелки с этого пульта не стоит. Пиковские ходят намного легче партворковских, но и то берут около ампера, хоть и в коротком импульсе.

Всем спасибо за ответы. Все-таки не буду брать такой блок, поищу новый или проверенную б.у. модель. Просто выбора совсем нет ни на молотке, ни на авито. В Минске тоже не выбора нет. На аллегро есть пико и механо, но доставка будет стоить больше чем сам блок...Так что подожду.

Хотя я бы в Вашей ситуации взял. Он же советский, значит все детали знакомые. Лишь бы трансформатор был не горелый, а так во всем можно разобраться, все запчасти найти и все починить, если что.

Я пока запитал от вот такого:
http://www.kalibr.com/ru/ria-ips.shtml
Источник питания ИПС завода Калибр. На выходе дает 3-15В, макс. 1А. Поставил тепловоз на рельсы, подключил мультиметр, замерял ток, на максимальном напряжении (15В) вышло около 0.45А. Тепловоз LIMA BR 216 (старый, годов 90-х). На форумах пишут, что такие старые берут много, в Пиковских новых аналоговых блоках быстро срабатывает защита. Так что, наверное, без вариантов, только классический кирпич - FZ1.
ПС: пока брать не буду, на первый план по покупке вышли рельсы, детям не терпится погонять поезд. Еще раз спасибо за советы.

Подскажите.Хочу поставить герконы для открытия и закрытия переезда.Как лучше совместить это с PANSound.Нужно запитывать герконы как-то или только магнитное поле надо.

Это что ?

нет конечно. внутри две металлические пластинки какое ещё питание ? http://ru.wikipedia.org/wiki/%D0%93%D0%B5%D1%80%D0%BA%D0%BE%D0%BD

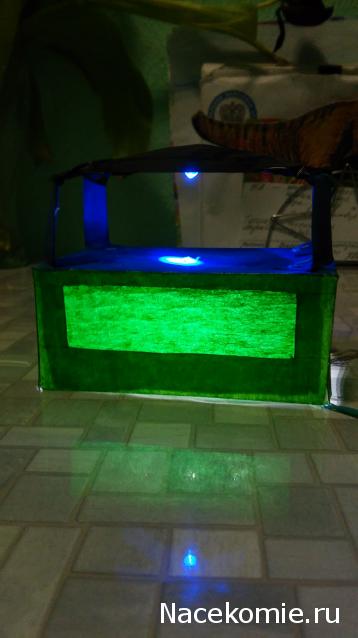

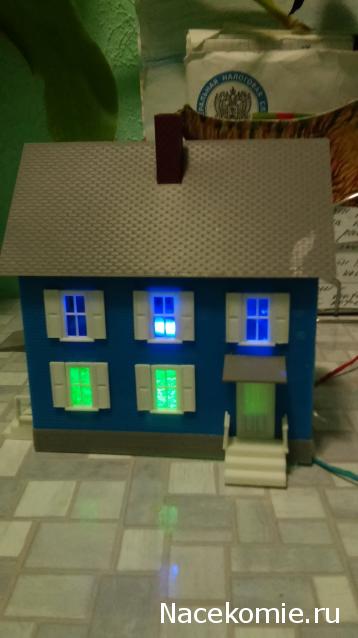

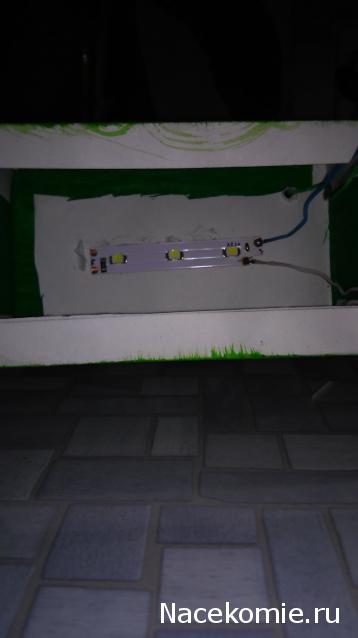

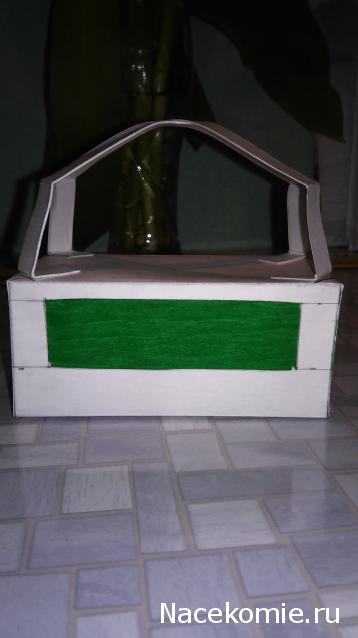

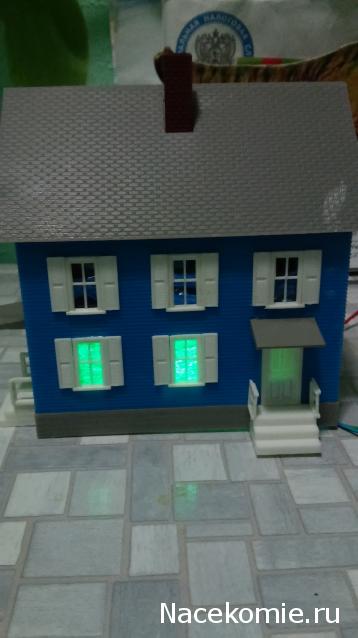

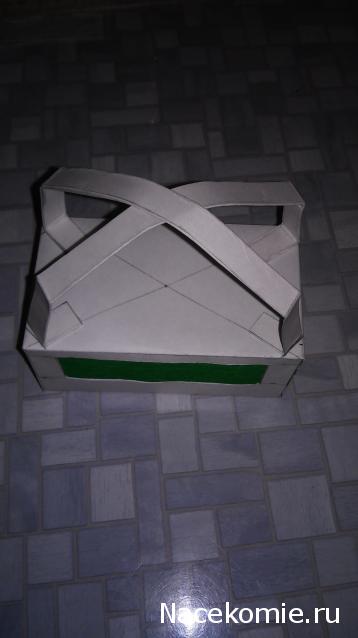

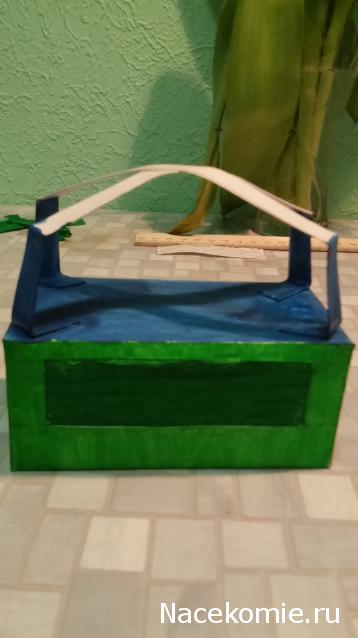

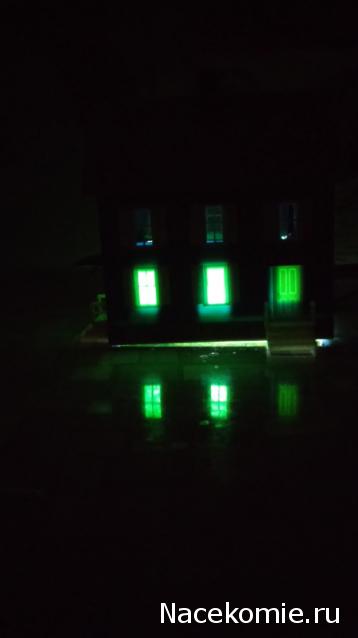

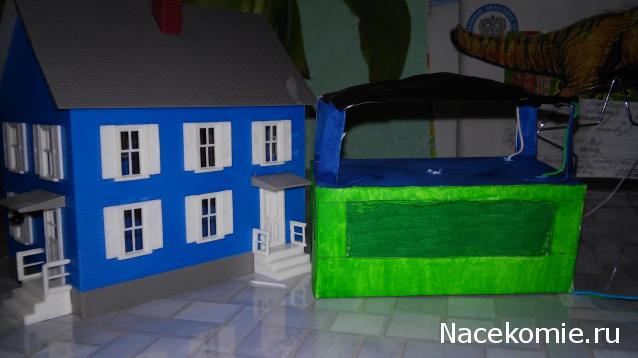

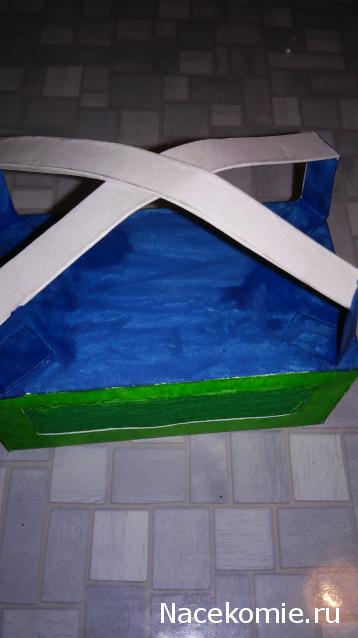

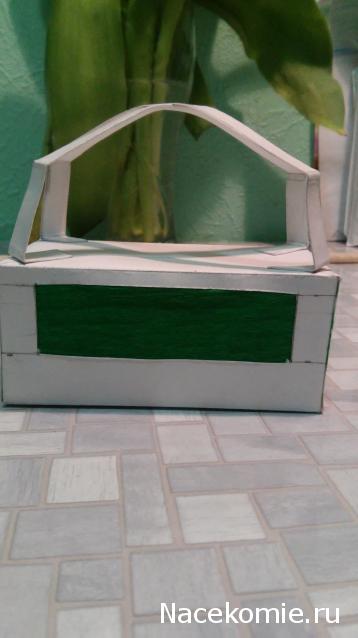

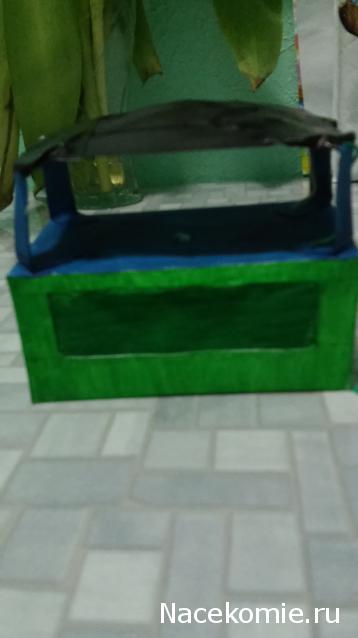

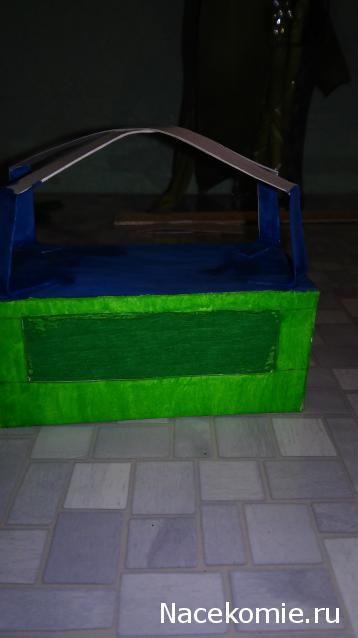

подключил освещение к синему домику. Вот,что получилось. При первом испытании вставки между окнами просвечивались.Но черная изолента внутри домика решила этот маленький недостаток

Спасибо с герконом .Вопрос вот какого плана к тем кто собирал.PANSound на нем подключение одного сервопривода а 2 он потянет или еще плату делать?Кто пробовал в работе?

Здорово получилось

"Самое простое из того, что обнаружилось в сети со звуком, переливающимся светом, плавным опусканием/подъемом и работающее как на аналоге, так и на цифре - это действительно PANsound " это из моего поста от 26 янв 2015 в разделе №6 - Железнодорожный переезд
Там же ссылка на видео работы.
Один конец геркона на соответствующий вход - другой на общий (средний контакт разъема). Дополнительных элементов не надо(магнит в локомотив, конечно). Если поезд переезд проходит в одну сторону, достаточно одного геркона на опускание, одного на подъем. Если в обе стороны - нужно 4 (по краям на подъем). В процессе экспериментов обнаружилось, что если подать сигнал на подъем, до того как шлагбаум полностью опустится, огни мигать перестают, но шлагбаум не поднимается. Так что либо поезжайте медленнее, либо датчики расставляйте подальше друг от друга.
По управлению серва почти ничего не потребляет (т.е. PICушку не перегрузит)
По питанию стоИт 7805 на 1А, так что штук 5 маленьких серв плата потянет. На выходных постараюсь выложить видео чуть доработанной платы. Себе же планирую делать не на герконах, а с использованием блок-участков (а вдруг поезду придется сдавать на переезд задним ходом (ставить магнит в последний вагон - не выход))

Хороший домик получился.

Я про освещение синего дома, мне кажется замудренно как то получилось...
Может стоило развертку сделать, как с первым домиком...

может и стоило! но её же нет.пришлось самому мудрить

[/quote]
"Самое простое из того, что обнаружилось в сети со звуком, переливающимся светом, плавным опусканием/подъемом и работающее как на аналоге, так и на цифре - это действительно PANsound " это из моего поста от 26 янв 2015 в разделе №6 - Железнодорожный переезд
[/quote]

А не подскажите насколько динамик поставили?

Так я и имел ввиду сделать самому из черной цветной бумаги, только для окон сделать вставки на усмотрение.... Наподобие как в журнале...
