ну вот схема с контрольными точками

отсюда http://usuaris.tinet.cat/fmco/pasoapaso_sp.html

вот еще улучшения http://usuaris.tinet.cat/fmco/whatsupdoc_en.html

Вот я по этой картинке и искал оказалось микросхема lm350 на входе есть напряжение на выходе нет заменил сигналы появились но при подключении мыши они пропадают и на микросхеме на выходе вместо 19-22В 2-3В.

а на входе сколько?

50 в на входе

должно же быть 19-22
откуда ты берешь 50? тут даже электролиты все на 35В

Не знаю должно быть 33.84В

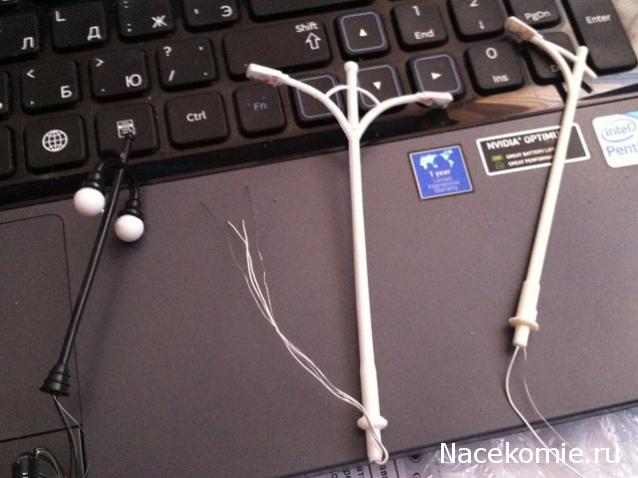

Приобрёл на алиэкспрессе 40 фонарей: первых 10, вторых 10 и крайних левых 20 штук. чуть больше 800р. вышло.

ну ты уже сжег как минимум две ЛМ350
какой БП или трансформатор взял для подключения? возьми готовый БП на 16-19В постоянки и 2-3А и отлаживай на нём. напримeр от ноутбука.

Выше ссылки на теорию давал, про то, что в розетке номинальные 220 вольт (то что меряет тестер усреднёно ), но реальные пики до 310 вольт. при выпрямлении в постоянку будет 310 вольт а у тебя вообще 400 получается.



ЛМ350 и 7805 , плюс мелочовка с ними, это двf стабилизатора на 19 и 5 вольт, сначала добейся нужных выходных параметров питания, потом уже всё остальное делай.

вот я про что и говорю

А разве можно постоянку подключить ведь плата питается переменкой.

РУКАЛИЦО!!!
для чего нужны на входе диоды? которые называются диодный мост?

выполняется функция выпрямления переменного тока

а ссылки на али можно посмотреть?

их там полно, ho street light

на ебее брал белые, правда, мне кажется, немного подороже. вблизи сделаны тяп-ляп. где то лампочка наперекос, где-то провод торчит сквозь корпус (корпус склеен из двух половинок). но горят и издалека вполне прилично выглядят.

ну и какой вывод ? если до диодного моста уже будет постоянный ток? а еще после моста два стабилизатора опять постоянного тока?

Вот пару ссылок, где я заказал, остальное по месту найти можно
http://www.aliexpress.com/item/20PCS-White-1-100-scale-train-layout-model-lamppost-lamp-Single-End-10cm/1663805951.html
http://www.aliexpress.com/item/10PCS-White-1-100-scale-train-layout-model-lamppost-lamp-Double-end-LED/1663848431.html

При подаче постоянного тока будет работать одно плечо диодного моста на входе.

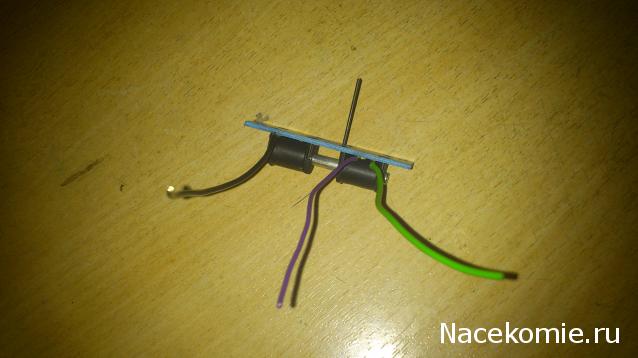

Есть вот такие переключатели стрелок как их подключить и сколько вольт приблизительно и можно ли их как нибудь к цифре пределать?

16 В переменки обычно, но импульс не дольше пары секунд иначе перегреваются.
подключается просто один провод общий, два оставшихся влево вправо, возьми тестер померяй сопротивления обмоток, относительно общего должны быть одинаковы.

к цифре просто, бери стрелочный декодер и подключай. http://usuaris.tinet.cat/fmco/home_en.htm
