Освещение макета, питание, автоматизация, DCC и всё с этим связанное

А как попасть в меню Setup Mode? Вроде ENT нажимаю а меню не то.

6.- Modo Configuración
Para entrar en el modo de configuración pulse ENT mientras se
conecta el MiniMaus, para salir del modo de configuración pulse STOP.
6.- Режим Настройки
Для входа в режим настройки, нажмите ENT во время подключения MiniMaus,
чтобы выйти из режима настройки, нажмите кнопку STOP.

А получилось а я end нажимал когда станция уже включена.

перевожу мануал с испанского в яндекс переводчике

Я тоже только в гугл но на первый раз не дошло

miki31 Вы бустер собирали?

NanoX-S88
командная станция и бустер

дополнительный бустер не собирал, думаю пока 3А в нагрузке хватит

А у вас случайно NetBox нет печатной платы а то там страница недоступна.

Все нашел если надо могу отправить.

NetBox не делал разъёмы для пультов установил в корпус NanoX Xbus(белого цвета) S88 (желтого)

У меня корпус от старого для компьютера трансформатора не знаю как называется на случай если свет выключат он продолжает работать (аккумулятор дохлый да и в плате что то перегорело) в общем хочу сделать из него.

ИБП - источник бесперебойного питания

Предлагаю Вашему вниманию простой пульт для управления локомотивами.
Схема собрана на микросхеме LM317+ радиатор. На вход схемы подаётся напряжение от источника питания (блок питания, аккумулятор). Напряжение регулируется переменным резистором.
Выход схемы подключается к рельсам. Полярность меняется с помощью малогабаритного импортного переключателя (взял с платы монитора).
Теперь перейдём к механике:
схема расположена в подходящей коробке. Ручкой управления у меня служит ручка загрузки бумаги матричного принтера.
Автоматизировать переключение полярности (направление движения) в нулевом положении можно при помощи толкателя, который следует расположить на ручке-крутилке, который в свою очередь, при крайнем левом положении ручки управления нажимает на переключатель.
Фото будут позже, когда всё аккуратно размещу внутри коробочки

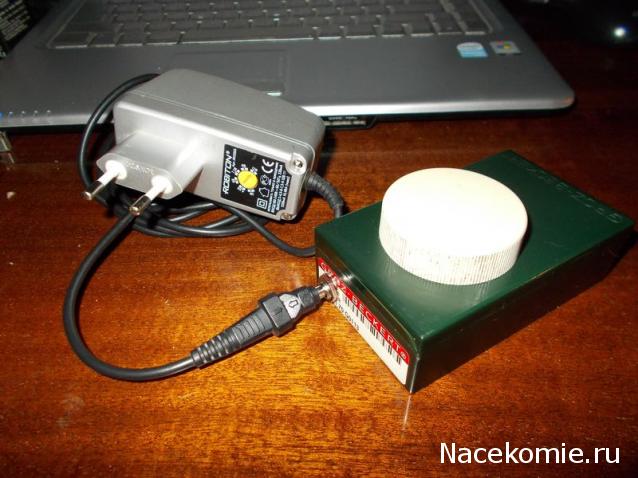

Не хватило терпения. спешу показать

Приклеил толкатель к ручке. Механизм работает четко!

Подскажите пожалуйста если в roco 10764 подключить не 15-18в переменки а 24В переменного тока ничего не сгорит?

Не сразу, но сгорит всё.

А если 15 но DC? Там же должна стоять какая нибудь защита?

Декодер освещения сгорел тока так)))аж с дымом

Немножко не совсем понял.У меня ничего пока ещё не сгорело.
