Освещение макета, питание, автоматизация, DCC и всё с этим связанное

Да просто проверить работоспосбность системы .

Я на пероны наклеил 2 светодиодные ленты по 6 светодиодов + 7 лампочек которые поставляются в патворке и освещение зданий .Так вот думаю 16в для светодиодов много а 12в для лампочек мало как поступить.

а добавить еще пару-тройку светодиодов для 16 вольт или убрать парочку лампочек для 12 вольт?

залезть внутрь лампочки откусить полмиллиметра вольфрамовой нити
а по теме ответ очевиден:
использовать или два БП
или к светодиодным лентам последовательно добавить по резистору на 1 кОм примерно.

"...залезть внутрь лампочки откусить полмиллиметра вольфрамовой нити..."

Шедеврально!

Для начала определиться, какое напряжение использовать для освещения (и прочей периферии), сколько вольт, постоянное или переменное. Для лампочек, естественно, все равно - постоянное или переменное. Тут другое соображение: при питании пониженным напряжением резко возрастает строк службы (никто не задумывался, где брать лампочки и как их менять, если/когда сгорят?), поэтому, если от 12В приемлемая яркость и цветность - остановиться на этом (если светит слабо - поднять вольт до 14). Питание светодиодных лент (светодиодов) переменным током быстро убьет их, да и стабилизировать постоянное напряжение легче (а то будет так: включил освещение на станции - пригасло освещение в домике). Далее, при использовании светодиодных лент, если светит ярко - подобрать последовательный резистор (при питании от 14В обязательно). (1кОм много. В первом приближении через светодиод/секцию ленты течет 20мА, умножаем на 1кОм, получаем 20В. Т.е. подбор надо начать со 100-200 Ом) Как-то так.

miki31 Собрал станцию все работает но вот на экране черные квадраты с боку если смотреть то видно где я сделал ошибку?

попробуйте отключить и сразу включить шнур к minimausu

То же самое

а несколько раз попробовать?

Доигрался станция не обнаружена

у меня при включении бывает черные квадраты только в верхнем ряду и с боку ничего не видно

если черные квадраты в обеих строках смотри цепь по 3 ноге индикатора (это контрастность)
http://microtechnics.ru/podklyuchenie-i ... em-wh1602/

Всю голову сломал ведь все работало решил Nano почистить потом пропаял дорожки они почему-то темные теперь плата вообще не работает и элекронщика как назло нет что бы помог вроде детали целы кз нет а микросхемы не знаю как проверить.Может кто подскажет куда лезть и что возможно сгорело при кз пока я дорожки пропаивал.

А Вы что, паяли не отключив его от питания? Дорожки могли почернеть от перегрузки, если пошёл большой ток, может где-то КЗ и не заметили. Да и смотря каким паяльником ещё паяли, могли и статикой микросхему спалить.

не паял я отключенную от сети плату а потом включил и такая ерунда

А как сделать подсветку?В статье про это написано а вот куда сувать на плату. И получается по схеме R1 и R2 нужно выпаять и вставить R 10Ком а где на плате выход где вход?

Все сделал правда поставил не 10К а 50К показывает отлично а вот подсветки так и нет.На плате 10В через резистор сделал 4.2В Подсоединил к (у меня просто А)выходу и ничего.

на плате VCC должно быть +5в

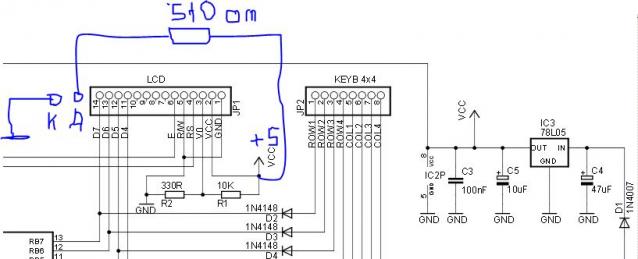

наш вариант

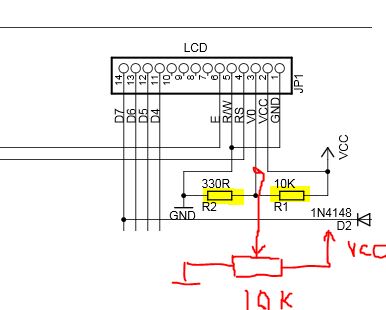

схема включения индикатора 1602

Да 16 выход это земля а я ее первоначально не кинул только с резистором ничего не происходит а без все работает.Прошу прощения я не тот резистор взял 510Ком.

Если кто-то будет самостоятельно собирать светофоры: в Магнит завезли светодиодные гирлянды( 100шт. 3 мм) по 129 рублей.(не реклама).
