Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание

А ампер сколько 1.5 пойдёт?

02 дек 2014, 08:41

Спонсор

miki31

Зарегистрирован: 23 сен 2011, 09:00
Сообщения: 140
Откуда: г. Александров

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание


	shapca писал(а): А ампер сколько 1.5 пойдёт?

все зависит от того, какая нагрузка будет на макете (сколько всего подключено) Nano-X расчитан на 3А

02 дек 2014, 08:48

shapca

Зарегистрирован: 18 окт 2014, 15:28
Сообщения: 197

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание

да стрелки.освещение и шлакбаум

02 дек 2014, 09:04

shapca

Зарегистрирован: 18 окт 2014, 15:28
Сообщения: 197

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание

я вот нашел http://vvs.kaluga.org/bloki-pitaniya/20 ... aniya.html пойдет?

02 дек 2014, 09:09

miki31

Зарегистрирован: 23 сен 2011, 09:00
Сообщения: 140
Откуда: г. Александров

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание


	shapca писал(а): да стрелки.освещение и шлакбаум

должен подойти

02 дек 2014, 09:55

MisterTwister

Зарегистрирован: 10 сен 2014, 18:30
Сообщения: 168
Откуда: г. Лысьва, Пермский край

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание

а если использовать регулируемый блок питания для телевизионной антенны?

02 дек 2014, 10:08

shapca

Зарегистрирован: 18 окт 2014, 15:28
Сообщения: 197

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание

они вроде на 12 в

02 дек 2014, 10:24

shapca

Зарегистрирован: 18 окт 2014, 15:28
Сообщения: 197

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание

Тут начал думать и не понимаю то ли лыжи не едут то ли я....В розетке переменный ток так и NanoX-S88 питается переменкой .Значит взять трансформатор и уменьшить вольтаж без диодный мостов.Значит на SimpleMaus и MiniMaus идет тоже переменка? а в PANsound преобразуется в постоянку.

02 дек 2014, 12:23

MisterTwister

Зарегистрирован: 10 сен 2014, 18:30
Сообщения: 168
Откуда: г. Лысьва, Пермский край

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание

я так понимаю, что переменка - это несущая частота для передачи цифровых пакетов.

02 дек 2014, 13:54

miki31

Зарегистрирован: 23 сен 2011, 09:00
Сообщения: 140
Откуда: г. Александров

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание

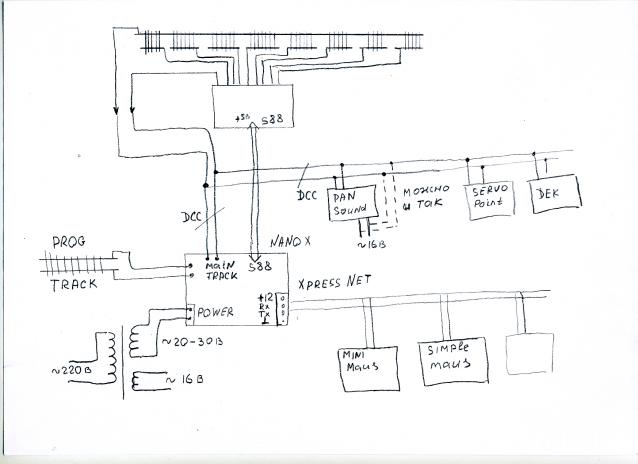

набросал схему


	Фото: Освещение макета, питание, автоматизация, DCC и всё с этим связанное схема.jpg [ 31.1 Кб \| Просмотров: 4263 ]

02 дек 2014, 14:53

shapca

Зарегистрирован: 18 окт 2014, 15:28
Сообщения: 197

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание

А можно по схеме указать что куда.Как я понял обычный транформатор 220/20-30В подключается к Х1 а остальное куда ?Там Х2,Х3,XBUS и s88-n это что такое? и 16В для чего?

02 дек 2014, 15:26

miki31

Зарегистрирован: 23 сен 2011, 09:00
Сообщения: 140
Откуда: г. Александров

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание


	shapca писал(а): А можно по схеме указать что куда.Как я понял обычный транформатор 220/20-30В подключается к Х1 а остальное куда ?Там Х2,Х3,XBUS и s88-n это что такое?

NanoX-S88
Х1---30в трансформатор
Х2---MAIN TRACK - жд путь и dcc декодеров
Х3---Prog Track -- изолированный участок пути для программирования локомотивов
J1---XpressNet --- для подключения пультов (питание пультов по этому же кабелю)
S88---шина обратной связи (с детекторов занятости участков путей)

02 дек 2014, 15:40

shapca

Зарегистрирован: 18 окт 2014, 15:28
Сообщения: 197

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание

А 16в переменки то зачем

02 дек 2014, 15:52

miki31

Зарегистрирован: 23 сен 2011, 09:00
Сообщения: 140
Откуда: г. Александров

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание


	shapca писал(а): А 16в переменки то зачем

для питания мощных нагрузок (электромагнитные стрелки и т.д) чтобы не нагружать DCC

02 дек 2014, 16:05

Leo653

Лидер раздела Железная Дорога в Миниатюре

Зарегистрирован: 03 янв 2014, 23:30
Сообщения: 7870
Откуда: Санкт-Петербург, Колпино

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание

Вот № ЮТ:13.1969 ; 1.1970 ; 24.1970 в PDF сборках.
https://yadi.sk/i/YY73CuFKd6oao
https://yadi.sk/i/_7qX35rYd7C7A
https://yadi.sk/i/TfQbb4pHd6oWV

Последний раз редактировалось Leo653 02 дек 2014, 21:46, всего редактировалось 1 раз.

02 дек 2014, 17:55

shapca

Зарегистрирован: 18 окт 2014, 15:28
Сообщения: 197

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание

miki31 не подскажите куда тыркать подключение к компьютеру.

02 дек 2014, 19:21

tabun

Зарегистрирован: 12 фев 2013, 18:18
Сообщения: 58
Откуда: Геленджик

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание

Средняя ссылка (https://yadi.sk/i/9il-PrsHd6hPN) не арбайтен.

02 дек 2014, 19:29

miki31

Зарегистрирован: 23 сен 2011, 09:00
Сообщения: 140
Откуда: г. Александров

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание


	shapca писал(а): miki31 не подскажите куда тыркать подключение к компьютеру.

J1---XpressNet --- для подключения пультов( до 31 пульта, у каждого пульта выставляется свой адрес, программным или аппаратным (с помощью перемычек пример XbusTCO) для шины XpressNet.

02 дек 2014, 19:42

shapca

Зарегистрирован: 18 окт 2014, 15:28
Сообщения: 197

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание

Где бы этот пониженный транформатор взять.В выходные поеду на рынок может есть

02 дек 2014, 21:13

miki31

Зарегистрирован: 23 сен 2011, 09:00
Сообщения: 140
Откуда: г. Александров

Re: Фонари, прожектора, освещение зданий, вокзалов, перронов и их питание


	shapca писал(а): Где бы этот пониженный транформатор взять.В выходные поеду на рынок может есть

у меня (фото выше 4 страница этой темы) корпус и трансформатор от старого монитора "Электроника"
