Императорская яхта «Штандарт» - Сборка корпуса
В этой теме разбираются вопросы, связанные со сборкой КОРПУСА Императорской яхты "Штандарт". Выкладываются фотографии (удачные и не очень) сборки тех, кто не стал дожидаться всех деталей и не хочет отчитываться по постройке всего корабля, даем советы отвечаем на вопросы и т.д. Внимание! Строго следим за соблюдением правил общения и соответствия сообщений теме! Воздерживаемся от флуда и не забываем про уважение к коллегам кораблестроителям. Прежде чем задать свой вопрос воспользуйтесь поиском по Форуму: search.php очень возможно, что Ваш вопрос уже благополучно решен на страницах Форума. Не перегружайте лишними фразами свои сообщения, иначе никто не сможет найти ВАЖНОГО. Здесь люди не сидят сутками, а общаются по ДЕЛУ.
13 янв 2016, 18:04
Спонсор
Empark
Зарегистрирован: 15 янв 2012, 18:34 Сообщения: 184 Откуда: Киров
Re: Императорская яхта «Штандарт» - Сборка корпуса
UncleSasha писал(а):
Журнал №42, фото №10. Как я понял, издатель "рейки ценных пород древесины" не даст и предлагает красить...

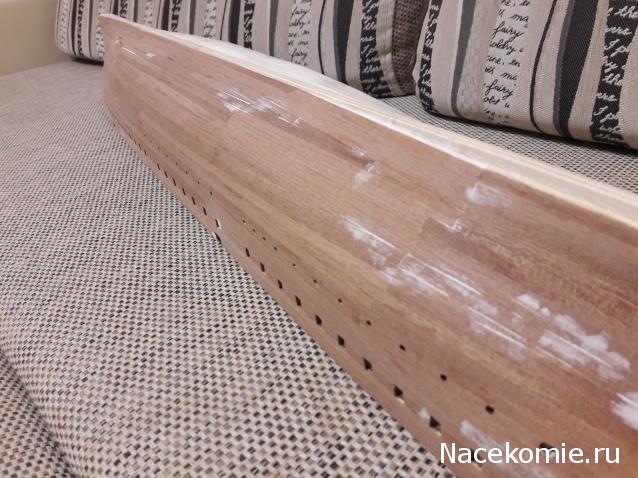

Давно уже обшиваю сапеле, но на рейки нарезать влом, делаю из листового, да и там ничего особо заметно не будет, есть рейки или нет. Собираюсь и борт изнутри им же обшивать, но там буду нарезать квадратиками.
Я, кстати, еще исправил косяк с палубой бака =)
Фото:
Комментарий к файлу: Как-то так Императорская яхта «Штандарт» - Сборка корпуса WP_20161121_23_25_48_Pro_LI.jpg [ 28.2 Кб | Просмотров: 4646 ]

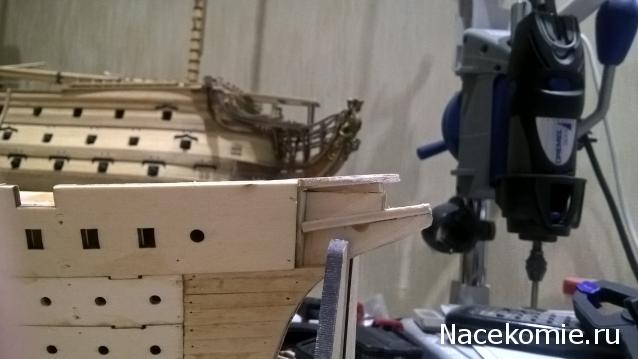

Комментарий к файлу: Теперь бак - продолжение линии фальшборта Императорская яхта «Штандарт» - Сборка корпуса WP_20161121_00_27_18_Pro_LI.jpg [ 28.39 Кб | Просмотров: 4643 ]
23 ноя 2016, 21:57
solop
Зарегистрирован: 05 окт 2016, 19:32 Сообщения: 16
Re: Императорская яхта «Штандарт» - Сборка корпуса
Что то боязно мне палубу бака отрывать, сломаю же на фиг ((
Re: Императорская яхта «Штандарт» - Сборка корпуса
планки черновой обшивки с элементами межбалубной обшивки должны быть на одном уровне? что то у меня не везде так получается... видимо шкурить потом долго нужно будет))
30 ноя 2016, 20:01
GerasimXXL
Зарегистрирован: 30 янв 2013, 20:20 Сообщения: 8
Re: Императорская яхта «Штандарт» - Сборка корпуса
solop писал(а):
Что то боязно мне палубу бака отрывать, сломаю же на фиг ((
Фен Вам (незаметно от жены) в руки. Клей при нагревании размягчается, при желании можно весь набор разобрать.
30 ноя 2016, 20:56
taylor
Зарегистрирован: 07 фев 2014, 09:34 Сообщения: 19
Re: Императорская яхта «Штандарт» - Сборка корпуса
Re: Императорская яхта «Штандарт» - Сборка корпуса
Задам глупый вопрос. Согласно журнала. внутреннюю сторону межпалубного участка обшивки внешнего борта покрываем белой акриловой краской. Потом обшивку приклеиваем - прибиваем и край выступающий над палубой получится белым. Как это потом закрывается?
10 дек 2016, 20:07
slu2005
Зарегистрирован: 15 фев 2014, 13:32 Сообщения: 38
Re: Императорская яхта «Штандарт» - Сборка корпуса
Inzhener писал(а):
Задам глупый вопрос. Согласно журнала. внутреннюю сторону межпалубного участка обшивки внешнего борта покрываем белой акриловой краской. Потом обшивку приклеиваем - прибиваем и край выступающий над палубой получится белым. Как это потом закрывается?
Вероятней всего, потом будет дополнительная обшивка внутреннего борта. Покрайне мере сколько наборов не собирал, везде идет доп. обшивка внутреннего борта
10 дек 2016, 21:32
Empark
Зарегистрирован: 15 янв 2012, 18:34 Сообщения: 184 Откуда: Киров
Re: Императорская яхта «Штандарт» - Сборка корпуса
slu2005 писал(а):
Inzhener писал(а):
Задам глупый вопрос. Согласно журнала. внутреннюю сторону межпалубного участка обшивки внешнего борта покрываем белой акриловой краской. Потом обшивку приклеиваем - прибиваем и край выступающий над палубой получится белым. Как это потом закрывается?
Вероятней всего, потом будет дополнительная обшивка внутреннего борта. Покрайне мере сколько наборов не собирал, везде идет доп. обшивка внутреннего борта
Обшивка? Если красим надстройки, то чем лучше должен быть борт? Скажут покрасить и не более.
Re: Императорская яхта «Штандарт» - Сборка корпуса
Лично я буду обшивать, не зависимо от того что предложит журнал.
11 дек 2016, 05:58
Empark
Зарегистрирован: 15 янв 2012, 18:34 Сообщения: 184 Откуда: Киров
Re: Императорская яхта «Штандарт» - Сборка корпуса
Нет отдельной темы по надстройкам, поэтому напишу сюда. С самого начала, как появились "кожухи моторных отделений" они меня зело раздражали. Они огромны! Если посмотреть на фото (приложенное) то высота их не то, что не должна выступать за верхнюю границу фальшборта, но и быть ниже "афедрона" моряка. Я не низкий, поэтому, как уж есть, я замерил относительно себя, получилось 800 мм, в масштабе это 6,1мм, допустим, 6 мм. Обрезал эти надстройки по высоте, в общем.
Зарегистрирован: 04 фев 2016, 10:39 Сообщения: 117 Откуда: Мурманск и область
Re: Императорская яхта «Штандарт» - Сборка корпуса
Empark писал(а):
Если посмотреть на фото (приложенное) то высота их не то, что не должна выступать за верхнюю границу фальшборта, но и быть ниже "афедрона" моряка.
Странная, однако, метода. Здесь, на форуме, неоднократно публиковались чертежи, вплоть до чертежей верфи. Посмотреть религия не позволяет? (Даже навскидку, методом палочки от мороженого на экране, высота кожуха получается около 2,5 футов.)
23 дек 2016, 23:13
Gals
Зарегистрирован: 11 мар 2016, 13:18 Сообщения: 10 Откуда: Тверь
Re: Императорская яхта «Штандарт» - Сборка корпуса

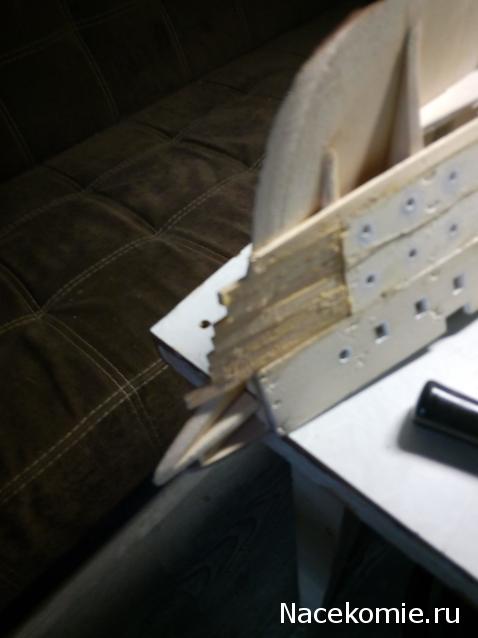

Всех, с Наступившим Новым годом!! Задать хочу вопрос: как подрезать планки обшивки выступающие за форштевень? Строго по линии килевой рамы или отступив 2 мм ? Кто как делал!! И ещё вопрос : как будет сошлифован форштевень ,после обшивки корпуса : он будет острый( в ноль) или слегка закругленными ? Как правильно?
Re: Императорская яхта «Штандарт» - Сборка корпуса
В предыдущем номере борт кормы в инструкции клеится вертикально по отношению к килю, в последнем номере после обточки видно, что у того же борта есть отклонение на несколько градусов наружу, что в принципе правильно. Этот наклон появляется в следствии обточки борта или опять производитель отжигает?
11 янв 2017, 16:34
Argika
Зарегистрирован: 06 июн 2016, 15:37 Сообщения: 8
Re: Императорская яхта «Штандарт» - Сборка корпуса
Здравствуйте! А подскажите, пожалуйста, после того как разложил палубу, как\чем обратно сделать идеально круглое отверстие в том месте где оно на палубе имеется? Пробовала напильником стачивать каждую палубную палочку, но вышло всё равно как-то не идеально.
14 янв 2017, 12:07
RomkaLapsha
Зарегистрирован: 28 дек 2016, 13:15 Сообщения: 39
