ЗИС-110 - Электрооборудование
Автор Сообщение
В сети
Лидер разделов ЗИС-110, Победа ГАЗ-М20, Танк Т-72 и Шедевры Литературы в Миниатюре
Аватара пользователя

Зарегистрирован: 02 авг 2013, 01:00
Сообщения: 1824
Откуда: Санкт-Петербург
Сообщение ЗИС-110 - Электрооборудование
№34: Плата управления с проводами в сборе, Фиксатор концевого выключателя правый (2 шт.), Фиксатор концевого выключателя левый (2 шт.), Фиксатор проводов (4 шт.), Клейкая лента (4 полоски), Винт 1,5х3 (АР) — 12 шт., Винт 1,7х4 (ВР) — 4 шт. Видеоинструкция
№41: Бензиновый бак, Крышка батарейного отсека, Накладка заднего левого лонжерона, Накладка заднего правого лонжерона, Выключатель с проводами в сборе, Накладка выключателя, Токосъемная пластина (4 шт.), Винт 2,0х4 (DP) — 6 шт. Видеоинструкция
№70: Светодиоды освещения салона (Е) в сборе, Светодиоды освещения салона (F) в сборе, Фиксаторы проводов (8 шт.)


15 авг 2016, 16:25
Профиль
В сети
Лидер разделов Тестовые серии, Соберите ИЛ-2, История Моды, Музыкальные Инструменты, Животные Дикой Природы, Динозавры, Журналы без вложений, Военные часы, Карманные часы
Аватара пользователя

Зарегистрирован: 30 июл 2013, 12:48
Сообщения: 3081
Откуда: Челябинск
Сообщение Re: ЗИС-110 №34

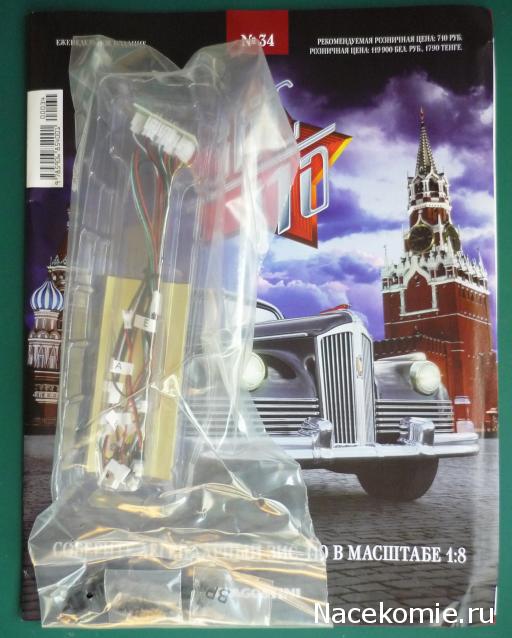

Выпуск №34 завтра в продаже!
Фото:
ЗИС-110 - Электрооборудование
ЗИС-110 - Электрооборудование P1120690.JPG [ 53.92 Кб | Просмотров: 4006 ]


05 сен 2016, 18:52
Профиль
Аватара пользователя

Зарегистрирован: 27 фев 2014, 23:27
Сообщения: 448
Сообщение Re: ЗИС-110 №34
MisterDrakon писал(а):
Выпуск №34 завтра в продаже!
Фото:

smile_14 Пропускаю...


05 сен 2016, 21:17
Профиль
В сети
Лидер разделов ЗИС-110, Победа ГАЗ-М20, Танк Т-72 и Шедевры Литературы в Миниатюре
Аватара пользователя

Зарегистрирован: 02 авг 2013, 01:00
Сообщения: 1824
Откуда: Санкт-Петербург
Сообщение Re: ЗИС-110 №34
Выпуск №34 в сборе
Жаль, конечно, что выключатели все одинаковые. Могли бы сделать передние для водительского света, а задние для пассажирского. Но почему тогда назад идет 4 провода? 2 для стоп-сигналов, один на свет, а еще?
Фото:
ЗИС-110 - Электрооборудование
ЗИС-110 - Электрооборудование 0340.JPG [ 38.44 Кб | Просмотров: 4006 ]


06 сен 2016, 10:29
Профиль
В сети
Лидер разделов ЗИС-110, Победа ГАЗ-М20, Танк Т-72 и Шедевры Литературы в Миниатюре
Аватара пользователя

Зарегистрирован: 02 авг 2013, 01:00
Сообщения: 1824
Откуда: Санкт-Петербург
Сообщение Re: ЗИС-110 №34
Подключил плату к блоку от Победы. Все работает. Передние и задние огни будут запараллелены, а не как в Победе: к каждому диоду свой провод. Удивился даже сначала, что проводов не хватает. Режим такой:
При включении питания не светится ничего. Стоит открыть любую дверь - загорается свет в салоне (провода Е и F). При нажатии на педаль тормоза загораются задние стоп-сигналы (С), но только на время нажатия. Провод А - кнопка. При замыкании провода А загораются фары (В), стоп-сигналы (С) и свет в багажнике (D). При нажатии на педаль тормоза, при полностью включенном свете, стоп-сигналы светят чуть ярче.
Фото:
ЗИС-110 - Электрооборудование
ЗИС-110 - Электрооборудование cgpWYC3-OKY.jpg [ 32.87 Кб | Просмотров: 3927 ]


06 сен 2016, 12:26
Профиль

Зарегистрирован: 12 янв 2016, 20:20
Сообщения: 16
Сообщение Re: ЗИС-110 №34
М-да...это можно реализовать самому деталями рублей на 200, где самое дорогое будут светодиоды.


06 сен 2016, 21:24
Профиль

Зарегистрирован: 03 фев 2016, 13:25
Сообщения: 123
Откуда: родина Пухового платка)
Сообщение Re: ЗИС-110 №34
Я данный номер в киоске приобрел за 675 руб., сам был удивлен, они по 40 рублей накручивают, а тут цена ниже рекомендуемой)))


10 сен 2016, 19:07
Профиль
Аватара пользователя

Зарегистрирован: 08 июл 2014, 18:44
Сообщения: 519
Откуда: М.О. г. Щёлково
Сообщение Re: ЗИС-110 №34
Я купил за 800 у нас в киоске во вторник, а вчера поехал заехал в Ашан в Москве, там номерок 34 стоит 372 рубля, вот так...


10 сен 2016, 19:35
Профиль
Аватара пользователя

Зарегистрирован: 27 фев 2014, 23:27
Сообщения: 448
Сообщение Re: ЗИС-110 №34
В гипере магнита - 359. Не взял. Пропускаю...


11 сен 2016, 00:19
Профиль
Аватара пользователя

Зарегистрирован: 08 июл 2014, 18:44
Сообщения: 519
Откуда: М.О. г. Щёлково
Сообщение Re: ЗИС-110 №34

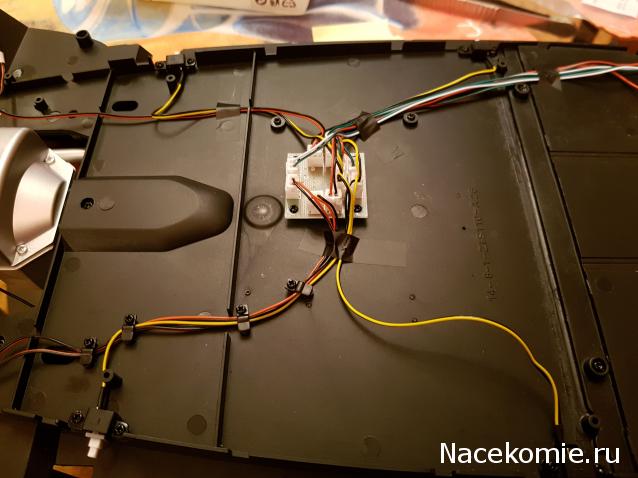

Собрал наконец то


Фото:
ЗИС-110 - Электрооборудование
ЗИС-110 - Электрооборудование 20160913_161148.jpg [ 39.87 Кб | Просмотров: 2701 ]
13 сен 2016, 16:14
Профиль

Зарегистрирован: 18 янв 2014, 17:13
Сообщения: 240
Откуда: Москва
Сообщение Re: ЗИС-110 №34
1970 писал(а):
Собрал наконец то

Ай, молодец! Я так понимаю, что плата будет находится между "чёрным" и "чистым" полом? Только что-то смущает толщина платы. Или она будет находится под сидением?


13 сен 2016, 18:51
Профиль
В сети
Лидер разделов ЗИС-110, Победа ГАЗ-М20, Танк Т-72 и Шедевры Литературы в Миниатюре
Аватара пользователя

Зарегистрирован: 02 авг 2013, 01:00
Сообщения: 1824
Откуда: Санкт-Петербург
Сообщение Re: ЗИС-110 №41

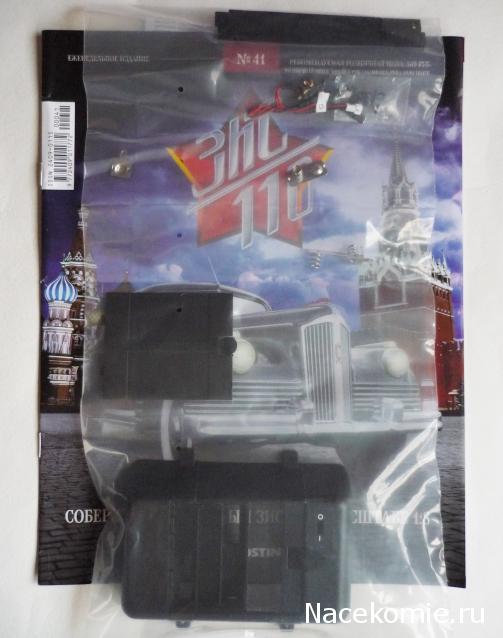

Завтра в продаже!
Фото:
ЗИС-110 - Электрооборудование
ЗИС-110 - Электрооборудование P1130201.JPG [ 38.52 Кб | Просмотров: 2665 ]


31 окт 2016, 17:34
Профиль
В сети
Лидер разделов ЗИС-110, Победа ГАЗ-М20, Танк Т-72 и Шедевры Литературы в Миниатюре
Аватара пользователя

Зарегистрирован: 02 авг 2013, 01:00
Сообщения: 1824
Откуда: Санкт-Петербург
Сообщение Re: ЗИС-110 №41

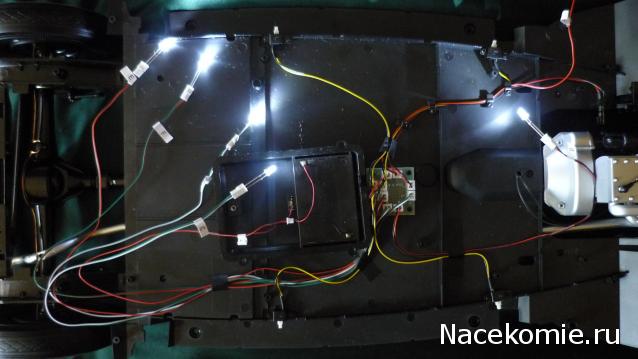

Выпуск №41 в сборе
Фото:
ЗИС-110 - Электрооборудование
ЗИС-110 - Электрооборудование 0410.JPG [ 16.65 Кб | Просмотров: 2637 ]


01 ноя 2016, 10:51
Профиль

Зарегистрирован: 18 дек 2015, 23:54
Сообщения: 196
Откуда: Москва
Сообщение ЗИС-110 - Электрооборудование
Уважаемые коллеги!
Поскольку электропроводка нашей модели начинает "прятаться" под новыми элементами, накопились некоторые вопросы:
-минус от блока питания уходит черным, а на печатную плату приходит красным;
-что будет если поменяется полярность на плате?
-может кто-то из лучше меня соображающих в электронике для себя пытался составить схему электропроводки?
-какие прикупить светодиоды чтобы получился нормальный свет, а не ксенон?


14 дек 2016, 17:25
Профиль
В сети
Лидер разделов ЗИС-110, Победа ГАЗ-М20, Танк Т-72 и Шедевры Литературы в Миниатюре
Аватара пользователя

Зарегистрирован: 02 авг 2013, 01:00
Сообщения: 1824
Откуда: Санкт-Петербург
Сообщение Re: Электрооборудование
graham57 писал(а):
Уважаемые коллеги!
Поскольку электропроводка нашей модели начинает "прятаться" под новыми элементами, может имеет смысл открыть тему, например "Электрооборудование".
Накопились некоторые вопросы:
-минус от блока питания уходит черным, а на печатную плату приходит красным;
-что будет если поменяется полярность на плате?
-может кто-то из лучше меня соображающих в электронике для себя пытался составить схему электропроводки?
-какие прикупить светодиоды чтобы получился нормальный свет, а не ксенон?

Если поменять полярность, плата быстро начинает греться. Сам проверил.
Лампочки купил такие: тыц


14 дек 2016, 19:58
Профиль

Зарегистрирован: 13 сен 2011, 12:38
Сообщения: 372
Откуда: Минск
Сообщение Re: Электрооборудование
gordey писал(а):
Лампочки купил такие: тыц

Приветствую. Там написано " тёплый БЕЛЫЙ" свет. Он всё же похож на цвет ламп накаливания советских времён?


14 дек 2016, 21:43
Профиль
В сети
Лидер разделов ЗИС-110, Победа ГАЗ-М20, Танк Т-72 и Шедевры Литературы в Миниатюре
Аватара пользователя

Зарегистрирован: 02 авг 2013, 01:00
Сообщения: 1824
Откуда: Санкт-Петербург
Сообщение Re: Электрооборудование
kyvig писал(а):
gordey писал(а):
Лампочки купил такие: тыц

Приветствую. Там написано " тёплый БЕЛЫЙ" свет. Он всё же похож на цвет ламп накаливания советских времён?

Фото не передает реального света диодов. Там он совсем уж желтый, а в жизни белый.


15 дек 2016, 00:33
Профиль

Зарегистрирован: 01 апр 2016, 15:33
Сообщения: 8
Сообщение Re: Электрооборудование
Информация для Москвичей, кто не умеет держать в руках паяльник, но хочет теплый ламповый свет на ЗИСе. Я так сделал с Победой:
Митинский рынок. В подвале павильон 63 - покупаем белые теплые диоды.
В павильоне 429 на 1 этаже вам их перепаяют за 2 минуты рублей за 200. Точнее уже не помню...


20 дек 2016, 11:34
Профиль

Зарегистрирован: 27 дек 2011, 12:42
Сообщения: 102
Откуда: Москва
Сообщение Re: ЗИС-110 - Электрооборудование
graham57 писал(а):
-минус от блока питания уходит черным, а на печатную плату приходит красным;

Вот тут не понял - минус от блока питания уходит черным (№41), далее стыкуется с разъемом (также: черный с черным, №42) и приходит на плату. Я думаю, то, что на плате рядом с красным проводом нанесена маркировка "-" - это еще не повод для паники (это может быть не "минус", а буковка "I" или циферка "1", а может, и косяк разработчика). Или же нам предложат, как в случае с бампером, перепаять разъем "в связи с улучшением конструкции модели" smile_23
С уважением, Александр.


21 дек 2016, 07:55
Профиль

Зарегистрирован: 18 дек 2015, 23:54
Сообщения: 196
Откуда: Москва
Сообщение Re: ЗИС-110 - Электрооборудование
maincoon писал(а):
graham57 писал(а):
-минус от блока питания уходит черным, а на печатную плату приходит красным;

Вот тут не понял - минус от блока питания уходит черным (№41), далее стыкуется с разъемом (также: черный с черным, №42) и приходит на плату. Я думаю, то, что на плате рядом с красным проводом нанесена маркировка "-" - это еще не повод для паники (это может быть не "минус", а буковка "I" или циферка "1", а может, и косяк разработчика). Или же нам предложат, как в случае с бампером, перепаять разъем "в связи с улучшением конструкции модели" smile_23
С уважением, Александр.

В том и дело, что у меня черный минус в колодке стыкуется с красным проводом и приходит на плату тоже красным.
Не хотелось бы сжечь плату, ведь gordey предупреждал, что она греется при ошибке полярности.
С другой стороны, светодиод не зажжется если полярность перепутана. Это в теории, а как на практике?


21 дек 2016, 14:39
