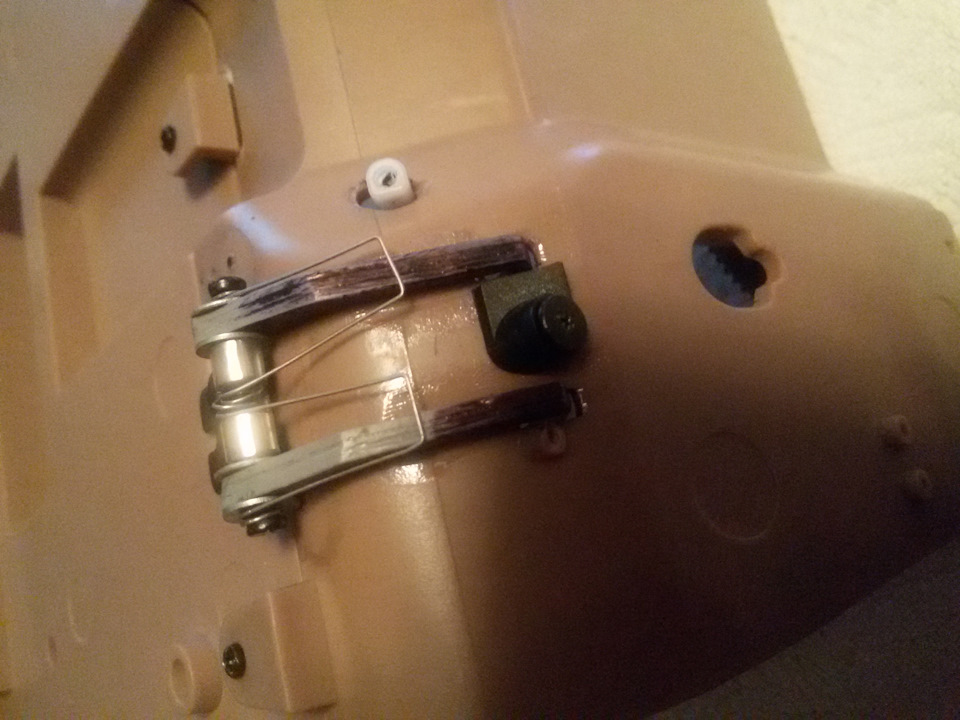

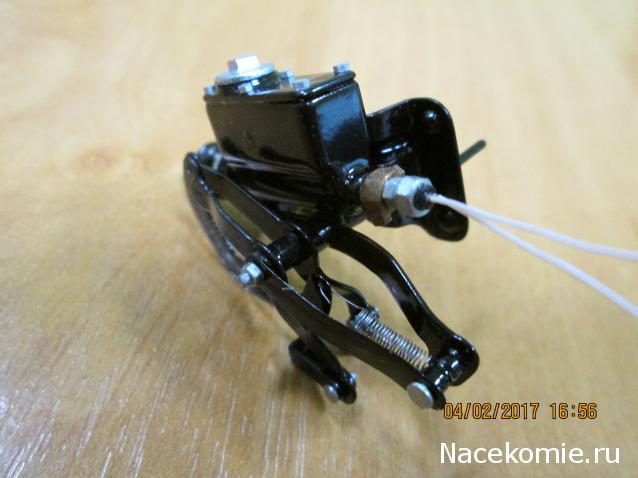

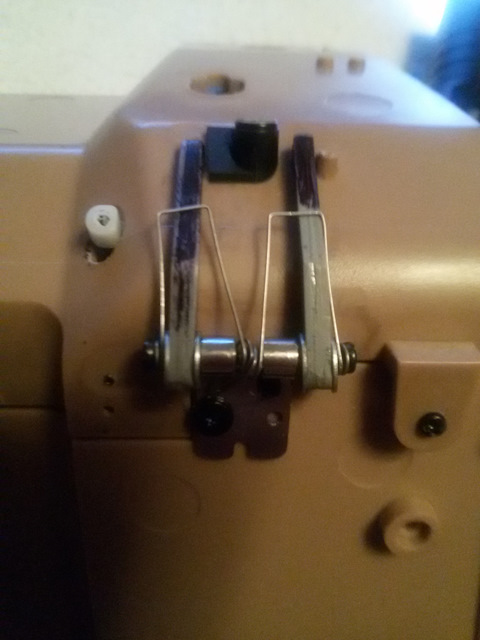

Кронштейн крепления главного тормозного цилиндра и механизма управления коробкой передач к раме. Заклепки и ребро - из пластмассы, сам кронштейн - из сложенной вдвое жести, крепежные штыри - из медной проволоки, припаянной к кронштейну. После окончательной установки штыри будут загнуты в раме или залиты эпоксидкой, или то и другое вместе.

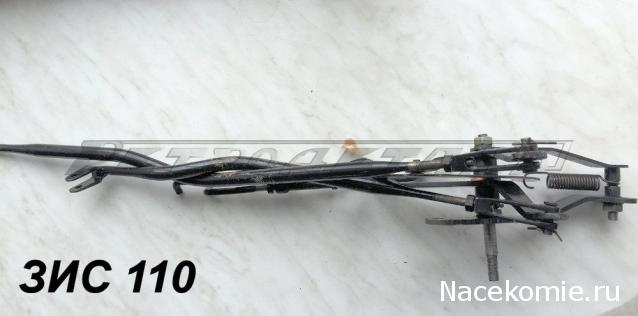

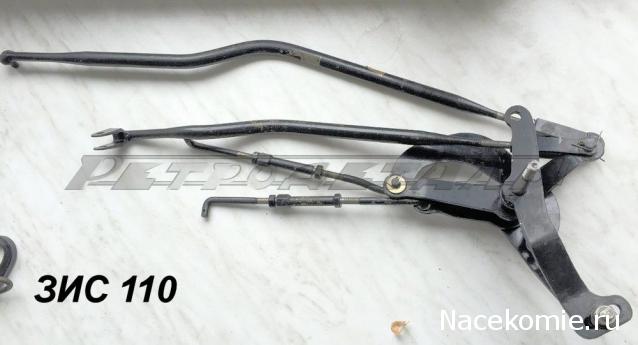

Нижняя часть механизма управления коробкой передач (пока без тяг).
Фото:
ЗИС-110 - Доработки модели Механизм перекл передач1.jpg [ 22.61 Кб | Просмотров: 3428 ]
Фото:
ЗИС-110 - Доработки модели Механизм перекл передач2.jpg [ 26.84 Кб | Просмотров: 3428 ]

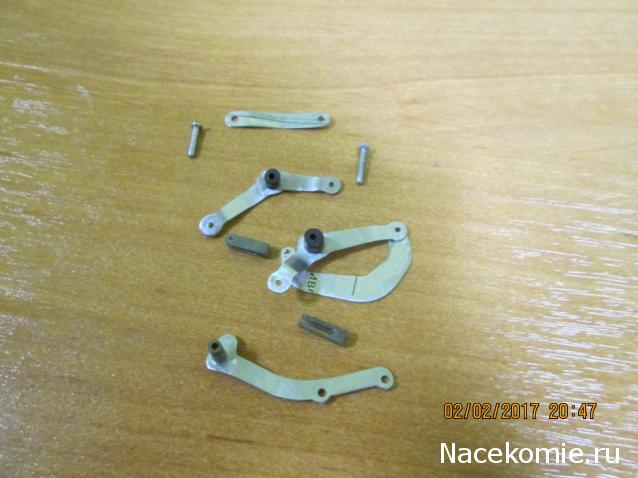

Гнутые Г-образные пластины сделаны из крышки жесткого диска (не той, которая на винтах, а той, которая приклеена на ту, которая на винтах) - толщина 0,5 мм, довольно крепкая. Другие две - из жести. Бобышки и вилки - из пластмассы. Ось и тела болтов - из скрепки диаметром 1,2 мм, пальцы - из гвоздей. Гайки покупные пластмассовые. Пружина намотана на сверле диаметром 1,5 мм по прежней технологии.
Еще часы. Осталось найти хорошую фотографию похожих часов (циферблата со стрелками) анфас, чтобы можно было распечатать и использовать в модели.
Фото:
Разные ручки. Какая-то из них от отопителя. Может быть та, что со стрелкой?
Фото:
Фотография чертежа омывателя лобового стекла с выставки в Сокольниках. Теперь стало понятно, для чего подштамповка на брызговике (сначала думал, что под генератор).
Фото:
04 фев 2017, 16:51
graham57
Зарегистрирован: 18 дек 2015, 23:54 Сообщения: 681 Откуда: Москва
Re: ЗИС-110 - Доработки модели
DVS1 писал(а):
Разные ручки. Какая-то из них от отопителя. Может быть та, что со стрелкой?
По аналогии с Победой и Волгой это ручка антенны.
05 фев 2017, 01:20
ost
Зарегистрирован: 15 окт 2015, 00:18 Сообщения: 302 Откуда: Москва СВАО
Еще часы. Осталось найти хорошую фотографию похожих часов (циферблата со стрелками) анфас, чтобы можно было распечатать и использовать в модели.
Фото:
Разные ручки. Какая-то из них от отопителя. Может быть та, что со стрелкой?
Фото:
Фотография чертежа омывателя лобового стекла с выставки в Сокольниках. Теперь стало понятно, для чего подштамповка на брызговике (сначала думал, что под генератор).
Фото:
Последний раз редактировалось Minotavr 07 фев 2017, 18:32, всего редактировалось 2 раз(а).
06 фев 2017, 22:57
Lucky444
Зарегистрирован: 01 фев 2017, 16:34 Сообщения: 48
Re: ЗИС-110 - Доработки модели
To Ost:

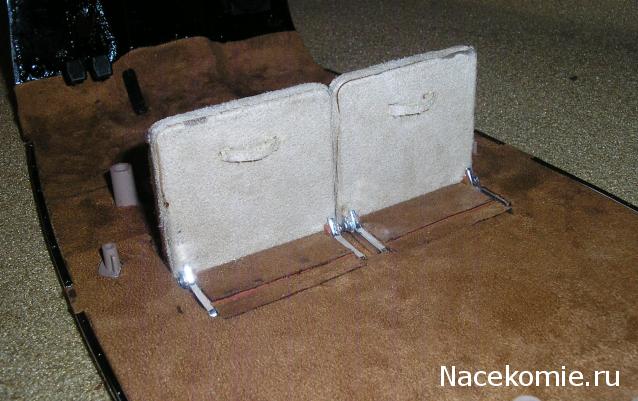

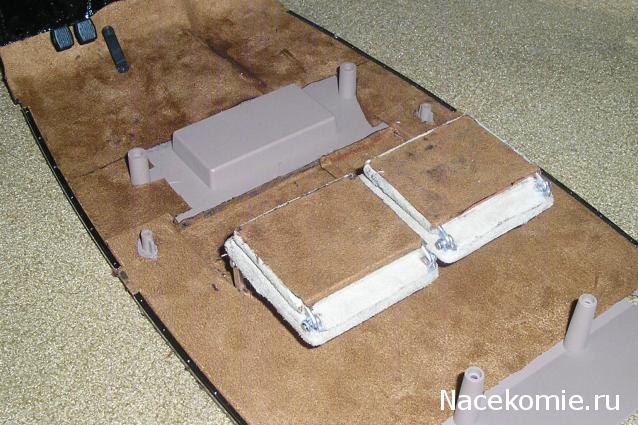

подскажите пожалуйста, на какой клей сажали замшу? Последую вашему примеру
07 фев 2017, 08:56
khose
Зарегистрирован: 29 дек 2015, 15:39 Сообщения: 12
Re: ЗИС-110 - Доработки модели
Lucky444 писал(а):
To Ost:
подскажите пожалуйста, на какой клей сажали замшу? Последую вашему примеру
Добрый день! Я не собираюсь "перетягивать салон", но по своему опыту могу подсказать. Дочке пластмассовый браслет нужно было обтянуть натуральной кожей (очень тонкой). Для этой цели я использовал МОМЕНТ РЕЗИНОВЫЙ (или обувной). В чем преимущества этого клея - он после высыхания остается очень гибким и эластичным, смазанные им заготовки хорошо принимают форму оклеиваемой детали, если клей попадет на декоративную часть, то он легко снимается после застывания, а пахнет....
07 фев 2017, 09:36
Lucky444
Зарегистрирован: 01 фев 2017, 16:34 Сообщения: 48
Re: ЗИС-110 - Доработки модели
О! Такой есть. Попробуем резиновым. Еще есть варианты? Пока жду доставку замши, перенимаю опыт
07 фев 2017, 10:56
ost
Зарегистрирован: 15 окт 2015, 00:18 Сообщения: 302 Откуда: Москва СВАО
Re: ЗИС-110 - Доработки модели
Lucky444 писал(а):
To Ost:
подскажите пожалуйста, на какой клей сажали замшу? Последую вашему примеру
Большие площади - момент кристалл , или что то вроде этого , не помню , да наверное особой роли не играет , а где подклеить , там моментальным .
07 фев 2017, 11:22
Lucky444
Зарегистрирован: 01 фев 2017, 16:34 Сообщения: 48
Re: ЗИС-110 - Доработки модели
Спасибо! Тоже думал моментом, были опасения не разъедает ли он замшу... Но раз так, привычнее им клеить!!!
07 фев 2017, 11:59
