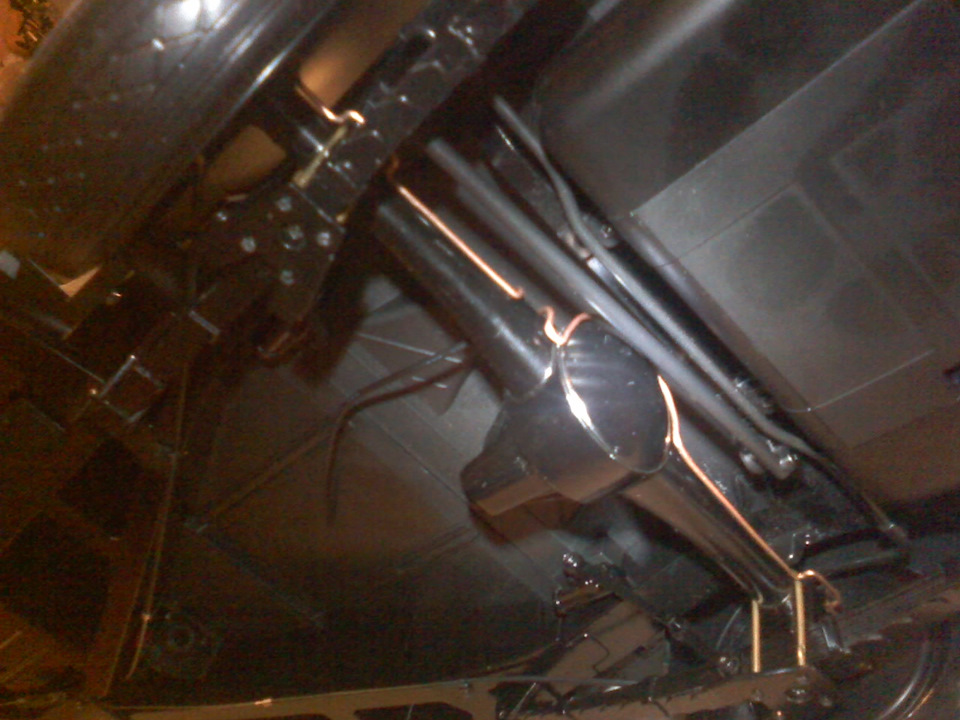

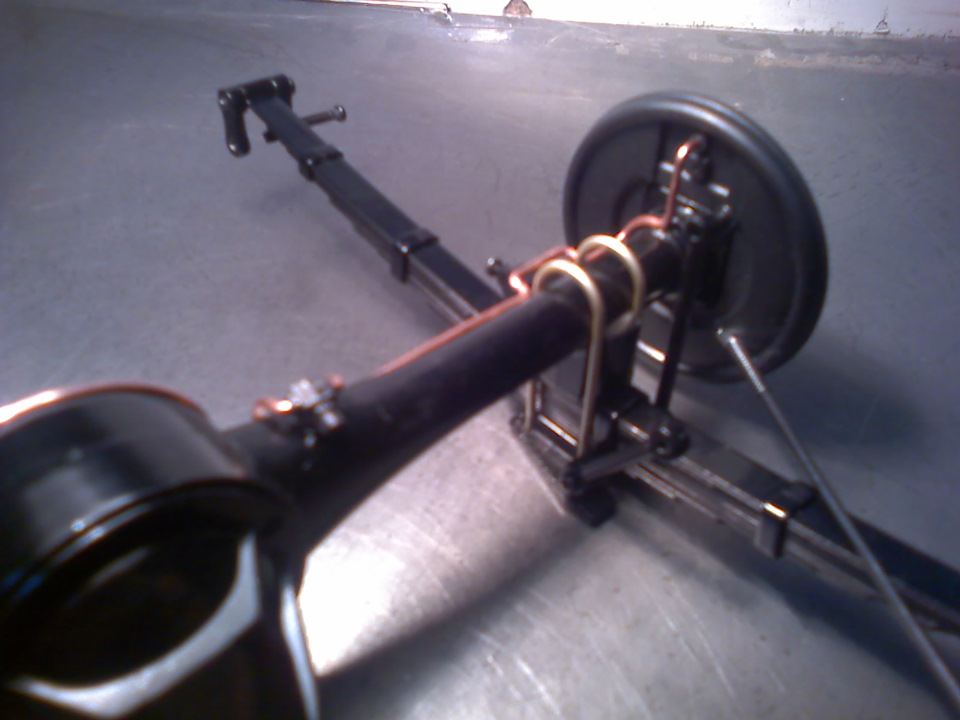

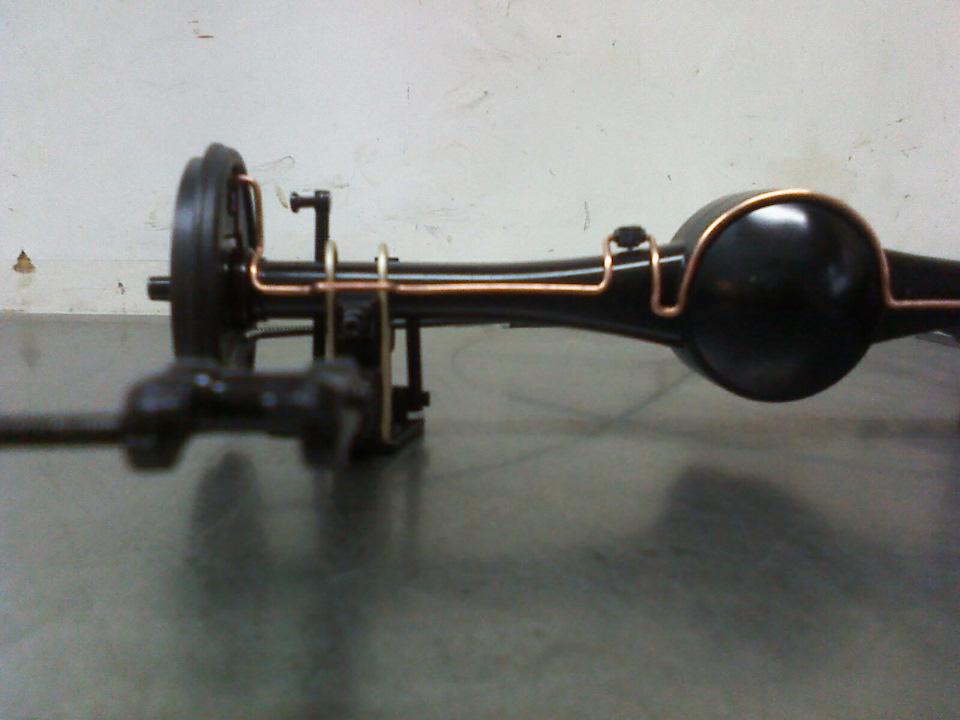

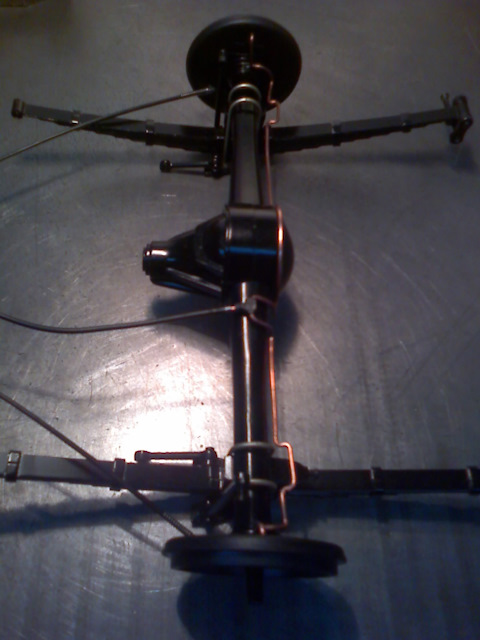

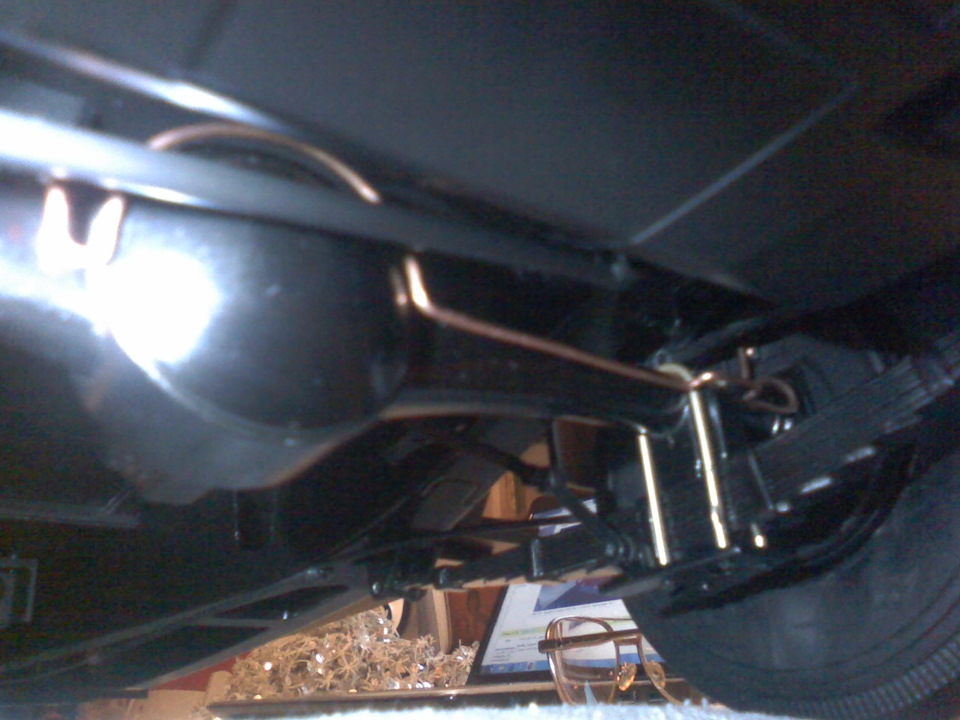

Minotavr, хорошо получилось, но смотрелось бы лучше, если уйти от строго перпендикулярных/параллельных линий. Например, у тройника можно сделать выход трубок подальше и в виде трапеции, а не буквы "П". А вокруг моста возле тормозных барабанов трубки проложить не "в обтяжку", а напрямую, S-образно. И, пожалуйста, кроме ссылок на крупные фотографии, вставляете их также в сообщение - так удобнее смотреть .
01 фев 2017, 10:41
gordey
Лидер разделов Волга, ЗИС-110, Победа, Танк Т-72, ЗВ Коллекция Комиксов и Шедевры Литературы в Миниатюре
Зарегистрирован: 02 авг 2013, 01:00 Сообщения: 4235 Откуда: Санкт-Петербург
DVS1, к вам есть вопрос, некоторые детали, выполнены с ювелирной точностью, Молчу о изготовлении КПП - Как? Как Вам, это удалось? годы тренировок? или? И ещё один вопросик. ко всем, Ни кто не пытался, сделать полностью "рабочим" весь педальный узел, а то педаль тормоза - как то скучно, да и неприглядно эта "огромная" пружина ...
Последний раз редактировалось Minotavr 01 фев 2017, 19:01, всего редактировалось 3 раз(а).
DVS1, к вам есть вопрос, некоторые детали, выполнены с ювелирной точностью. Молчу о изготовлении КПП - Как? Как Вам, это удалось? годы тренировок? или?
За добрые слова спасибо! Про точность не совсем понял. Если Вы имеете в виду аккуратность, то это зависит, пожалуй, от настроения и спокойствия, что ли. Ну и в немалой степени от удачи . Приведенный Вами главный тормозной, кстати, далек от ювелирки, просто на фотографии не бросаются в глаза огрехи, а они есть, к сожалению. Мне, например, больше нравится трамблер . Если же Вы имеете в виду соответствие оригиналу, то тут много проблем. В первую очередь ориентируюсь на чертежи и их подобие в "Инструкции..." и "Каталоге...". Плюс к этому фотографии настоящих деталей, если есть. Если есть современные аналоги деталей, то использую и их (например, краник, включатель тормозного сигнала, колесные тормозные цилиндры). Масштабирую по фотографиям и чертежам применительно сразу к модели, чтобы было более-менее похоже на настоящую, так как сама модель у нас с масштабом и пропорциями не очень-то дружит. Как сделана КПП - уже говорил. Если Вас интересует технология изготовления главного тормозного, скажите - опишу.
Minotavr писал(а):
...годы тренировок? или?
Если под "или" подразумевается что-то типа ЗД-принтера, то увы... хотя попробовать хотелось бы, но не на чем . Из опыта моделизма (не считая склеиваемых пластмассовых и бумажных моделей)- "Бисмарк", "Победа" и сейчас ЗИС. Учитывая, что каждый из них длился несколько лет, то да - годы тренировок .
Minotavr писал(а):
И ещё один вопросик. ко всем, Ни кто не пытался, сделать полностью "рабочим" весь педальный узел...
На "Победе" один человек сделал привод управления оборотами вставленного в блок цилиндров электродвигателя от педали газа.
так как сама модель у нас с масштабом и пропорциями не очень-то дружит.
Пожалуй, соглашусь с этим
Цитата:
технология изготовления главного тормозного, скажите - опишу.

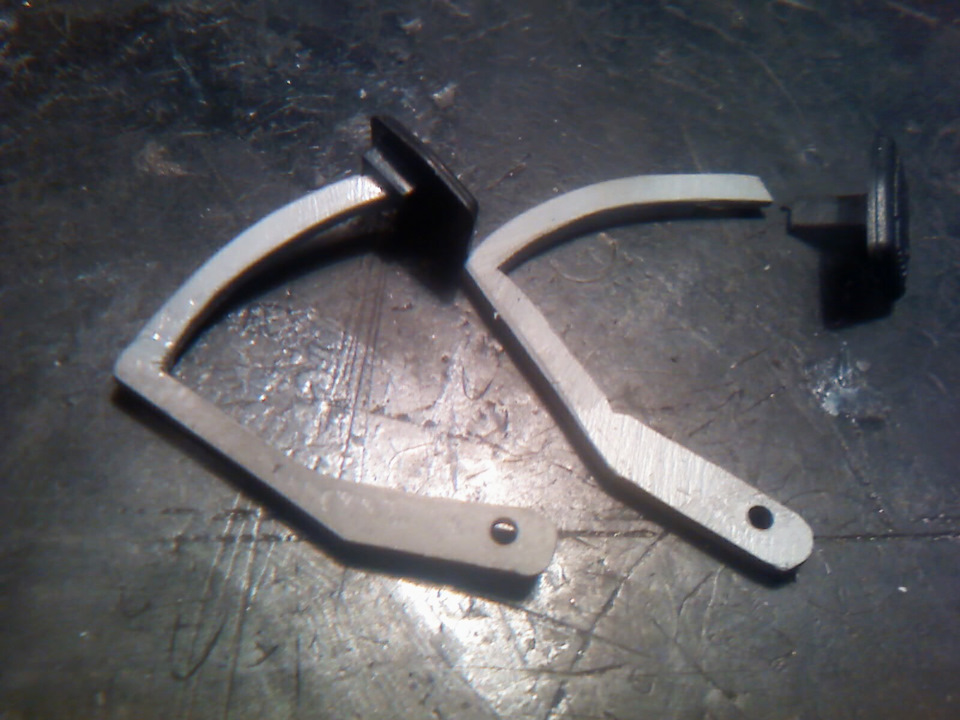

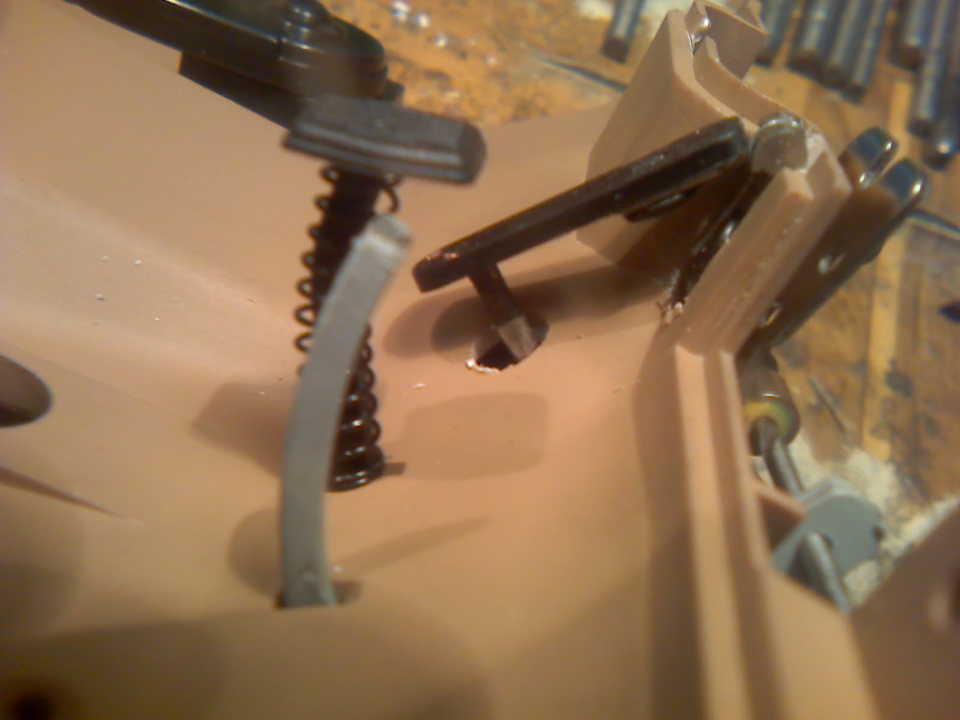

до такой точности, я, точно не возьмусь .. просто хочется сделать, педали, нажимаемыми и убрать из виду, пружину на тормозе .. пока что провёл эксперимент, с педалью газа ..

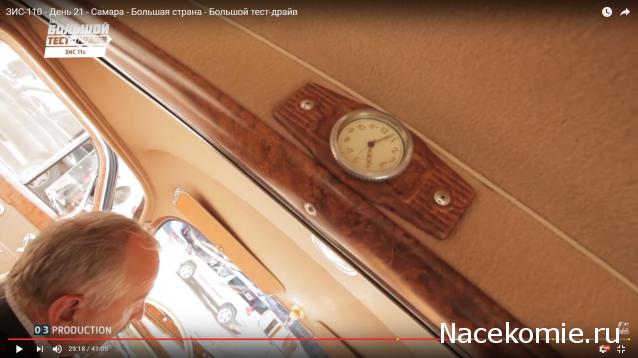

была такая задумка, как только появился, пол .. искал бархатную бумагу - не нашёл .. и поступил по вашему примеру, приобрёл "замшу" только буду делать по образу и подобию. в три цвета ... вот просили ссылки; http://photo.qip.ru/users/don4anin/2003 ... nImageLink фото салона, от туда ..
Последний раз редактировалось Minotavr 01 фев 2017, 22:25, всего редактировалось 2 раз(а).
Доброго здравия! в поиска хоть какой то информации по ЗиС - наткнулся на ваш форум очень заинтересовали некоторые доработки .. и у самого, руки зачесались
а можете подробности выложить? не могу понять чем Вы "зацепились" за тормозные щитки и что использовали в качестве тормозных тросов.
Вчера неверно понял про пружину. Она же внутри салона. В таком случае можно попробовать заменить ее на пластинку из пластмассовой скидочной карточки, установленную с обратной стороны. Она и упругая, и прочная.
Доброго здравия! в поиска хоть какой то информации по ЗиС - наткнулся на ваш форум очень заинтересовали некоторые доработки .. и у самого, руки зачесались
а можете подробности выложить? не могу понять чем Вы "зацепились" за тормозные щитки и что использовали в качестве тормозных тросов.
спасибо

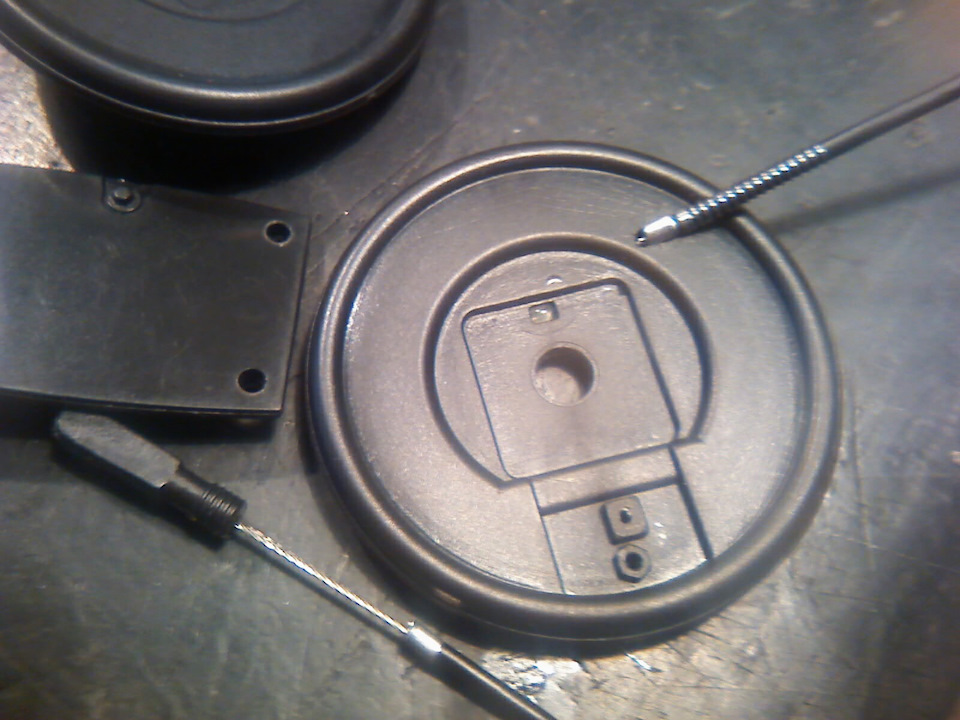

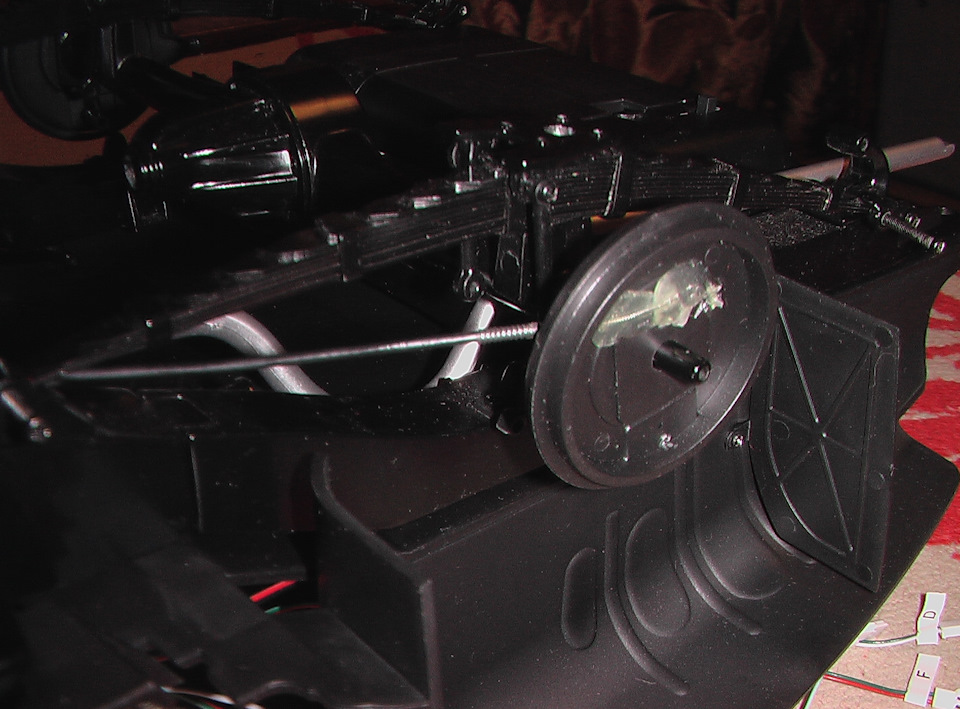

Здравствуйте - про троса, есть так называемые, боудены вначале, задумал. троса сделать действующими. потом передумал натянул на них, изоляцию от провода и туда вкрутил тросик, пружинки на тросике, от зажигалок на щитах, изнутри, закрепил термоклеем, предварительно просверлил, под углом, отверстие как то так
Вчера неверно понял про пружину. Она же внутри салона. В таком случае можно попробовать заменить ее на пластинку из пластмассовой скидочной карточки, установленную с обратной стороны. Она и упругая, и прочная.
Доброго здравия! поздно .. процесс уже, запущен Так - наброски
Фотография чертежа омывателя лобового стекла с выставки в Сокольниках. Теперь стало понятно, для чего подштамповка на брызговике (сначала думал, что под генератор).
