Зарегистрирован: 17 сен 2012, 13:51 Сообщения: 1497 Откуда: Томская обл. г. Северск
Re: Танк Т-72 - Сборка ходовой части
vovan4ik999 писал(а):
да все нормально только вот шляпка болта будет задевать гребень если быть точнее
Ещё пока не известно сколько там до этого хребня. Я вот думаю поменять на потайные болты
23 дек 2015, 11:26
Спонсор
Mike735
Зарегистрирован: 25 фев 2014, 19:45 Сообщения: 464 Откуда: Москва
Re: Танк Т-72 - Сборка ходовой части

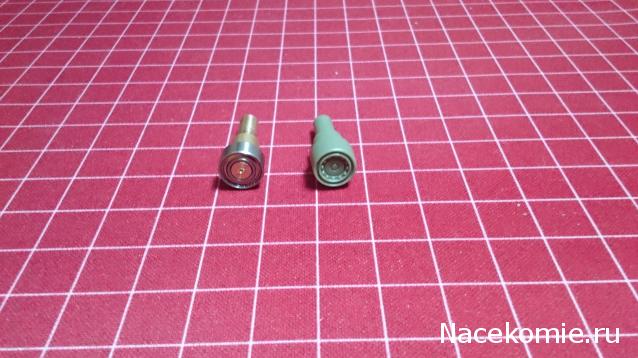

А если вот так? Или похабно?
Фото:
Танк Т-72 - Доработки модели DSC_0217.JPG [ 46.54 Кб | Просмотров: 3153 ]
Танк Т-72 - Доработки модели DSC_0219.JPG [ 48.24 Кб | Просмотров: 3153 ]
27 дек 2015, 16:37
997621
Зарегистрирован: 17 сен 2012, 13:51 Сообщения: 1497 Откуда: Томская обл. г. Северск
Re: Танк Т-72 - Сборка ходовой части
Mike735 писал(а):
А если вот так? Или похабно?
Да нет суперски. Хотел закать тоже, бабла жалко. Такое желательно из люминия делать. С весом надо осторожно экспериментировать. А где отверстия с заду?
27 дек 2015, 16:44
Mike735
Зарегистрирован: 25 фев 2014, 19:45 Сообщения: 464 Откуда: Москва
Re: Танк Т-72 - Сборка ходовой части
997621 писал(а):
Mike735 писал(а):
А если вот так? Или похабно?
Да нет суперски. Хотел закать тоже, бабла жалко. Такое желательно из люминия делать. С весом надо осторожно экспериментировать. А где отверстия с заду?

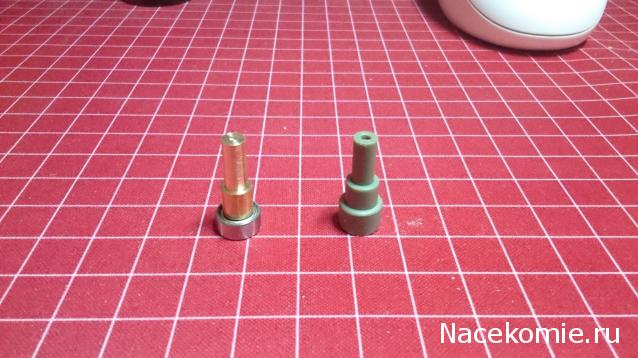

Купил в леруа латунный пруток, люминевого не было. Дырку с заду ещё не просверлил.
27 дек 2015, 18:32
Esperance
Зарегистрирован: 26 ноя 2015, 10:31 Сообщения: 16
Re: Танк Т-72 - Сборка ходовой части

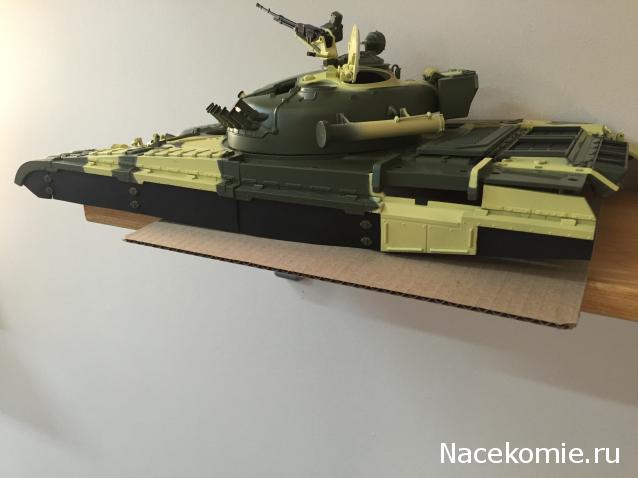

А я вот щитки из автокамеры поставил
Фото:
Танк Т-72 - Доработки модели Левый борт2.JPG [ 25.41 Кб | Просмотров: 3106 ]
Танк Т-72 - Доработки модели пр_борт.JPG [ 25.54 Кб | Просмотров: 3106 ]
Танк Т-72 - Доработки модели Левый борт.JPG [ 27.65 Кб | Просмотров: 3106 ]
27 дек 2015, 18:54
997621
Зарегистрирован: 17 сен 2012, 13:51 Сообщения: 1497 Откуда: Томская обл. г. Северск
Re: Танк Т-72 - Сборка ходовой части
ну это покрасивее, чем было выше
27 дек 2015, 19:23
997621
Зарегистрирован: 17 сен 2012, 13:51 Сообщения: 1497 Откуда: Томская обл. г. Северск
Re: Танк Т-72 - Доработки модели
Кто в курсе, про распределительные платы на башню и корпус? На видео, на одной плате какие-то радиодетали. Что там? Я планирую заменить эти платы альтернативой и купить другую аппаратуру. Мне не нужен этот номер. А если без распределительных плат не обойтись? Вот сижу в раздумиях
28 дек 2015, 11:44
vlad01111992
Зарегистрирован: 22 май 2015, 11:36 Сообщения: 26 Откуда: Серпухов
Re: Танк Т-72 - Доработки модели
Всем доброго времени суток и всех С Наступающим!!! Подскажите пожалуйста где взять подшипники что на фото выше и сколько они стоят? Кстати а пластиковые петли на клей к резиновым щитам сажали или как?
29 дек 2015, 12:14
997621
Зарегистрирован: 17 сен 2012, 13:51 Сообщения: 1497 Откуда: Томская обл. г. Северск
Re: Танк Т-72 - Доработки модели
vlad01111992 писал(а):
Всем доброго времени суток и всех С Наступающим!!! Подскажите пожалуйста где взять подшипники что на фото выше и сколько они стоят? Кстати а пластиковые петли на клей к резиновым щитам сажали или как?
Всё на Алиэкспресс
29 дек 2015, 13:26
Mike735
Зарегистрирован: 25 фев 2014, 19:45 Сообщения: 464 Откуда: Москва
Re: Танк Т-72 - Доработки модели
vlad01111992 писал(а):
Всем доброго времени суток и всех С Наступающим!!! Подскажите пожалуйста где взять подшипники что на фото выше и сколько они стоят? Кстати а пластиковые петли на клей к резиновым щитам сажали или как?
Зарегистрирован: 17 сен 2012, 13:51 Сообщения: 1497 Откуда: Томская обл. г. Северск
Re: Танк Т-72 - Доработки модели

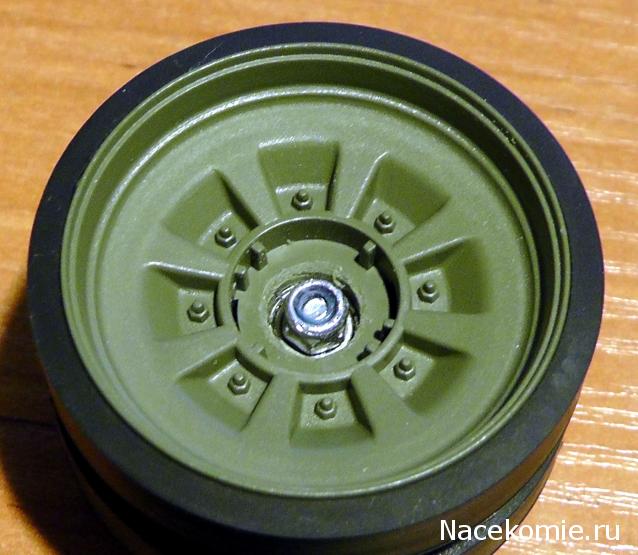

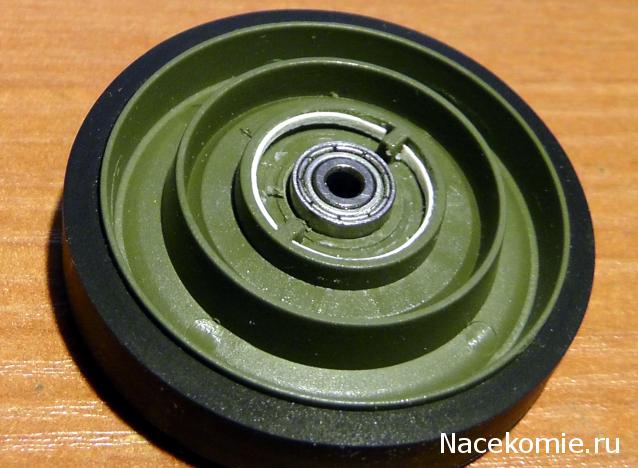

Глядя краем глаза, теоретически получается как надо. В катках пара подшипников 3х9х4 и 3х9х5. В сумме получается как и ширина втулки 9мм Отверстие на внутреннем 8,9, расточил сверлом 9мм, чтобы лучше и ровнее входили. На внешнем расточил на 8мм, чтобы гайка не задевала. На рычаге оставил 4мм оси, чтобы болт крепче сидел и подшипник упираться будет. Как то так.
Фото:
Танк Т-72 - Доработки модели 016.JPG [ 47.85 Кб | Просмотров: 2558 ]
Танк Т-72 - Доработки модели 017.JPG [ 42.4 Кб | Просмотров: 2558 ]
Танк Т-72 - Доработки модели 018.JPG [ 51.98 Кб | Просмотров: 2558 ]
01 янв 2016, 22:25
vladimirzel
Зарегистрирован: 03 окт 2014, 21:22 Сообщения: 281 Откуда: москва
Re: Танк Т-72 - Доработки модели
997621 писал(а):
Глядя краем глаза, теоретически получается как надо. В катках пара подшипников 3х9х4 и 3х9х5. В сумме получается как и ширина втулки 9мм Отверстие на внутреннем 8,9, расточил сверлом 9мм, чтобы лучше и ровнее входили. На внешнем расточил на 8мм, чтобы гайка не задевала. На рычаге оставил 4мм оси, чтобы болт крепче сидел и подшипник упираться будет. Как то так.
доброго времени всем. А зачем растачивать под 9мм при очень небольшом усилии подшипник садится как надо и колесо не проскальзывает, а на внешний каток вставить подшипник с бортиком, получится колесо не двух подшипниках и не съезжает с подшипника, а внутренний подшипник закрепить самоконтрящаяся гайкой
07 янв 2016, 00:51
997621
Зарегистрирован: 17 сен 2012, 13:51 Сообщения: 1497 Откуда: Томская обл. г. Северск
Re: Танк Т-72 - Доработки модели
Пробовал без расточки очень туго лезет. И первый подшипник до упора не доходит и криво садится. После расточки они туго садятся, но уже легче прессовать и ровнее. Зачем внешний с бортиком? Он шириной 5 мм и заходит в каток на 3 мм. Крепко сидит. Можно и с бортиком, но большой роли не играет. Внешний каток и так крепится к внутреннему. А на одном катке подшипники составляют одно целое. Они внутренним кольцом прижимаются друг к другу и к оси, и каток никуда не денется.
Кстати, я тут подумал и решил, в видео о сборке танка показывают выхлоп. трубку от дым машины вставляют в "зад" танку. Получается это неправильно, ведь выхлоп у танка расположен сбоку!!! Значит надо переделывать, поправьте если не прав!
07 янв 2016, 12:32
997621
Зарегистрирован: 17 сен 2012, 13:51 Сообщения: 1497 Откуда: Томская обл. г. Северск
Re: Танк Т-72 - Доработки модели
Я думаю это все заметили. Я например вообще не планирую дым. А так надо переделывать всё это дело на трубки. Высверливать бесполезно, ибо изгиб
да вы все выложили что я вам раньше выкидывал еще в начальных страницах,а по поводу дыма могу сразу сказать сделать нет проблем только вместо насоса оригинального ставить буду кулер 5v с направляйкой для потока воздуха в отверстие
08 янв 2016, 02:09
997621
Зарегистрирован: 17 сен 2012, 13:51 Сообщения: 1497 Откуда: Томская обл. г. Северск
Re: Танк Т-72 - Доработки модели
Ну я и не претендую на патент. Переделки те же, но с моими доработками. Выкладываю, чтобы люди смотрели как ещё можно сделать и выбирали
08 янв 2016, 05:09
fin495
Зарегистрирован: 13 мар 2012, 20:43 Сообщения: 331 Откуда: Москва ЮЗАО
Re: Танк Т-72 - Доработки модели
997621 писал(а):
Я думаю это все заметили. Я например вообще не планирую дым. А так надо переделывать всё это дело на трубки. Высверливать бесполезно, ибо изгиб
Этот изгиб, пустой внутри. Сверлите на здоровье;) Выкручивается винт и снимается изгиб. Можно ещё пластиковую пластинку сверху снять, она на соплях приклеена. Далее, либо дремелем, либо обычное сверло+натфель.
10 янв 2016, 19:34
997621
Зарегистрирован: 17 сен 2012, 13:51 Сообщения: 1497 Откуда: Томская обл. г. Северск
Re: Танк Т-72 - Доработки модели
fin495 писал(а):
997621 писал(а):
Я думаю это все заметили. Я например вообще не планирую дым. А так надо переделывать всё это дело на трубки. Высверливать бесполезно, ибо изгиб
Этот изгиб, пустой внутри. Сверлите на здоровье;) Выкручивается винт и снимается изгиб. Можно ещё пластиковую пластинку сверху снять, она на соплях приклеена. Далее, либо дремелем, либо обычное сверло+натфель.
