Про перескоп не забудь

Народ вот вам зачем так глубоко лазить просто с низу и по бокам герметизацию сделать и лазить по опорные катки по верх и хватит вам за глаза а я себе так и буду делать к тому же я собираюсь лазить в грязи и по пол катка в воде с грязью так что я не вижу смысл его полностью герметизировать тока бока зад морду по швам ну и соответственно там где болты и гайки и тем более если родные редуктора стоять будут то вам ваще не стоит чтоб в них попадала вода и грязь,а то они долго у вас не проживут с различными шестернями даже пусть будут металл их надо всё равно заделовать от попадания пыли грязи воды и т.д

Ванну загерметить на 100% не выйдет, а вот выключатели убрать в верх, закрыть аккум (открывание внутри ванны сделать)
Платы и места пайки проводов можно залить лаком. Раньше на военке все платы лаком в 0,5 мм заливали. Ничё страшного. А для редукторов сделать спешил отсек типа герметичного.
Ну не будешь же постоянно дома воевать. Или ждать супер сухой травы.

До башни загерметить я смогу ну а выше не вижу смысла

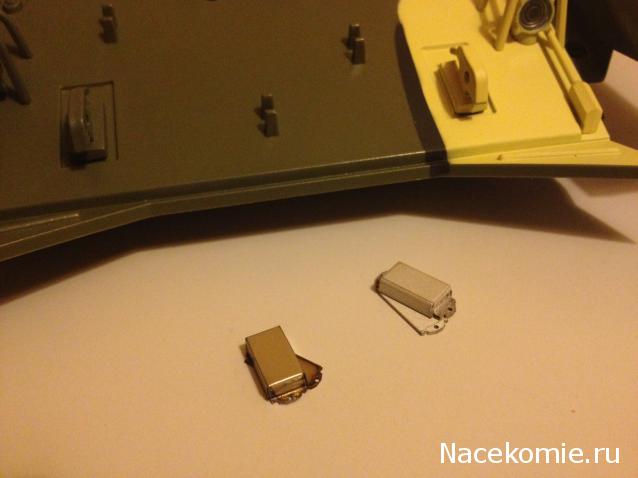

Всем кто хочет пройти модернизацию до Т-72Б хочу показать моё творение.
Это проба, критика приветствуется, как и предложения по применяемому материалу.
Резал на лазаре, размер контейнеров переводил в 16й масштаб.
Слева низ от какой-то тонкой банки - очень тонкая жесть, подпалилась, но гнуть удобно.
Справа вырезано из листа алюминия - толщина 0,5 мм, гнётся сложнее, немного не учёл толщину самого материала. Надо внести поправки и можно испытать на 0,35 мм.
Сам думаю испытать на банке кофе или попить сгущёнки а потом её под луч смерти запустить.
Мысли идеи?

Нормальные такие у тебя получились дзэшки . Сколько милиметров в ширину контейнер? 7 штук влезут между крюками ? Прикинь как будет. Свои дз резал из кофейной банки ( ножницами ).Фото были выше. Лоханулся на милиметр, не влазят. Переделываю.

Жесть из под освежителя воздуха (аэрозоль) значительно тверже чем кофейка но гнется тоже нормально. Как крепить к корпусу танка будеш?

Влезут со свистом - жестяная 5.8-5.9 мм, а люминий 6.7 мм.
В реале ширина 138 мм если перевести то это 5.433.
Так что у меня они велики ещё, но если делать уже то тогда они не лягут так плотно как должны
Есть ощущение что где-то либо я "икнул" либо нас "икнул".
На счёт крепежа первая цепочка что пришла в голову - nokia, apple, e-bay, aliexpress.
Главное разобраться из чего вырезать и с размерами, тогда я смогу их тиражировать хоть на весь тираж журнальной серии
Крепеж подберу из логической цепочки, потом просто закажу пачкой.

Может я че не так делаю , при уменьшении в 16 раз кальк показал ширину 8.625...

Да! Дело говоришь! Это я напортачил
Ну это же первая попытка )))))

Но дзэшки с шириной в 8.625 мм не лезут, нехватает милиметров 5. Уменьшить надо гдето до 7.5 или 7 мм. Завтра прикину.

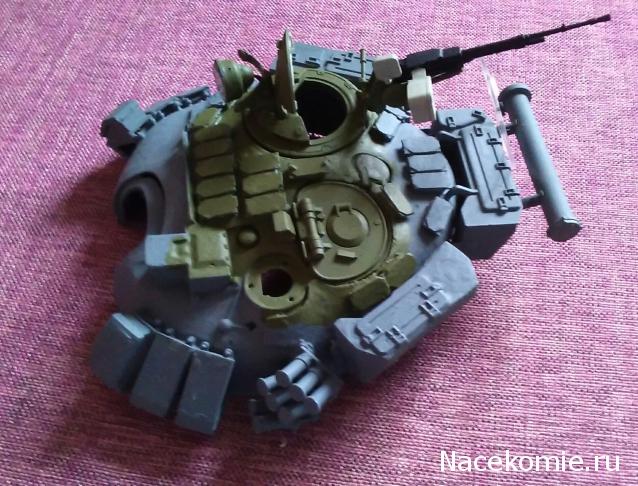

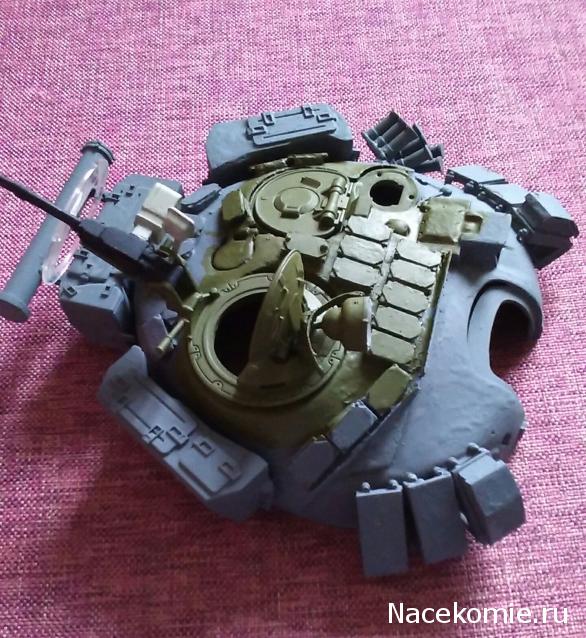

Ну вот мой ХэндМэид! Фото не супер. фоткал на телефон. Вроде по брутальней стало выглядеть. . Остались доработки небольшие. Прикрепить фанарь, имитировать болты ДЗ (кстати гвоздики судомодельные для обшивки подходят супер) Кстати про размеры ДЗ: реальные 252х131 то есть наш размер должен быть 15,75х8.2

Класс ! Отлично смотрится .Кстати сами издатели могли бы и сами травленку дзэх добавить к общему тиражу (имхо)

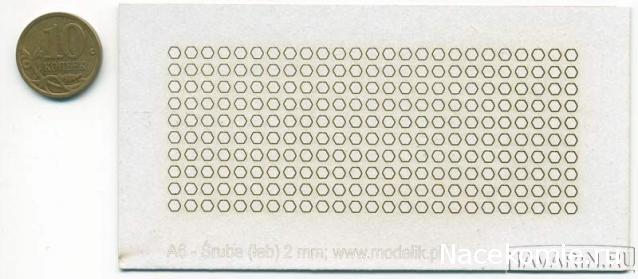

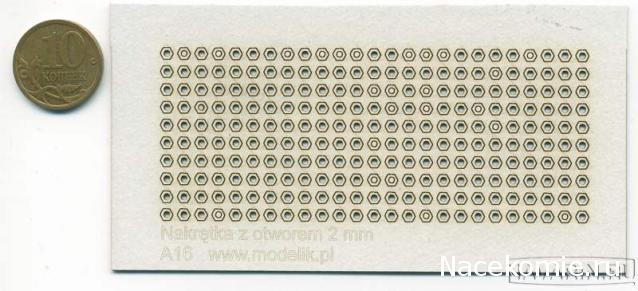

Сюда посмотрите. http://www.navarin.ru/product_info.php/products_id/3879 Я себе на пароходы брал - под краской замечательно выглядят. Размеры всякие. Брал себе даже 0,5 но это лажа - нормально не выколупаешь и не приклеишь.

Когда работал на лазерке, всё собирался себе нарезать головки разных размеров так руки и не дошли.

Начертить и нарезать на лазере это не проблема. Только ручки приложить. Но гвоздики быстрее. Они еще и как крепеж, если сверлить башню. В моем случае защиту. (стекло 1мм)

не проблема
только деньги начерченные и нарезанные они не возьмут

Я бы на твоём месте переделал передний лист полностью. Сними размеры, начерти в корале. И обозначь сразу посадочные места (отверстия) под крепления ДЗ. И на лазер. В корале же сразу подвинуть крюки можно, если что. Да и защиту прожекторов я спиливать буду. Толстовата там типа проволока.

скажите кто знает размеры лобовых дз

Ну у меня не так много времени, на работе надо всё же работать, да и делать новый перед честно нет желания зная что он будет почти весь под чешуёй.
Рисовал в корале, сегодня переделал всё в правильный масштаб и считай по новой нарисовал, но выпилить не успел уже.
У меня по плану изготовление раздельных нижней и верхних частей как положенно, а при сборке крепёжные отверстия на основе и на верху должны совмещаться. А вот под конкретные болты надо будет изменить размер после проведения выборов этого заветного болта. Надо ещё косые элементы сделать.
По сырью всё же склоняюсь либо к тонкому алюминию, либо жесть какую-то, сломанного кондея у меня нет, так что надо на строй рынок заехать, либо переходить на тушёнку )))

даю подсказку:
омеднённый текстолит для плат
одноразовый мангал в любом супермаркете
