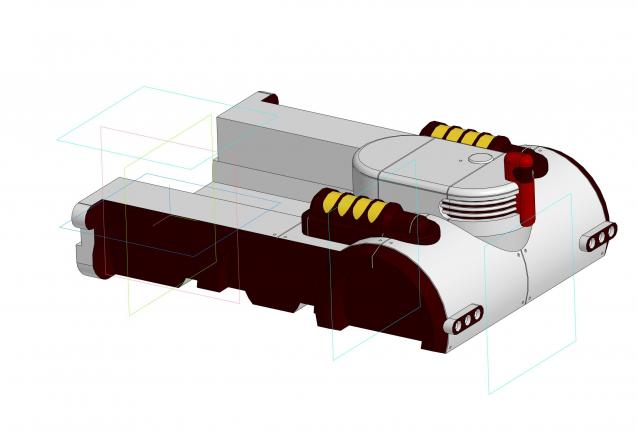

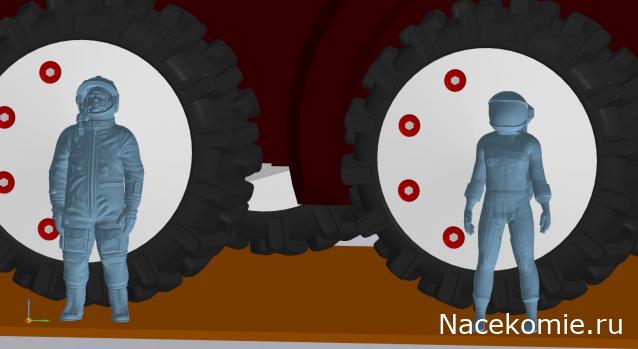

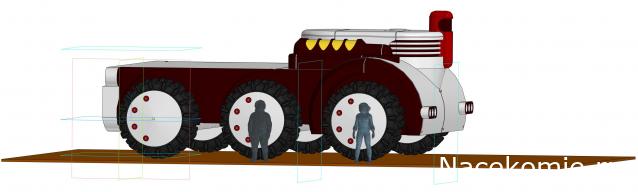

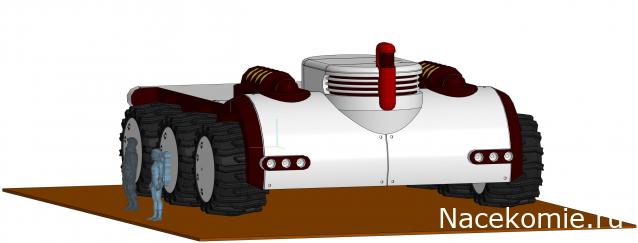

Ух ты! Как офицер запаса, а значит, немного гусар, не могу не отреагировать на появление в этой теме леди, да еще из экзотиЦких краёв. Вы тоже коллекционер? Вас заинтересовал проЭкт? Может, Вам персонально сделать исключение и выслать конверсионный набор?
Инструкцию дописал, всё, что пришло в голову проверил. Вроде, все файлы актуальных версий, в инструкции все картинки на месте и соответствуют. Можно пользоваться. Как обычно, соглашение или лицензионные условия: - файлы даны ТОЛЬКО для личного пользования. Вы можете печатать и делать модели для себя или друзей и знакомых в любом количестве, но бесплатно. - любые виды продажи распечатанных моделей из данного комплекта запрещены. Неважно, отдельно, вместе, либо в составе готовых моделей, крашеные, некрашеные и т.п. - публичные доработки и изменения 3D моделей из этого набора допускаются по согласованию с автором, что не отменяет двух предыдущих пунктов. Доработки лично для себя без последующего распространения разрешены.

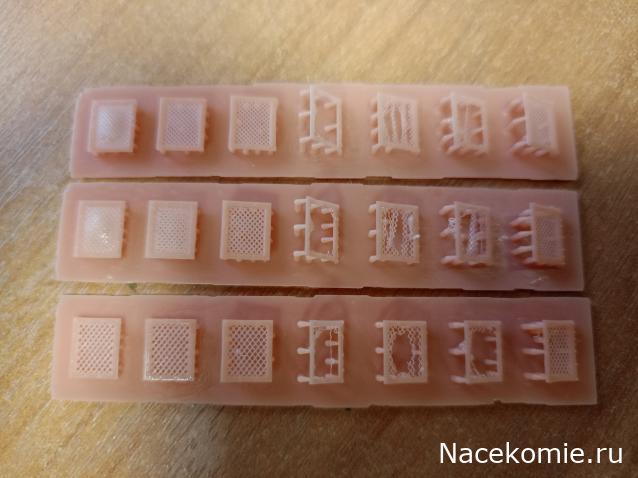

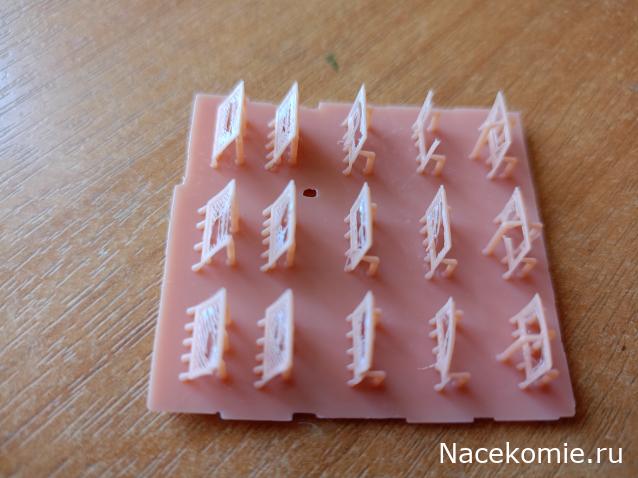

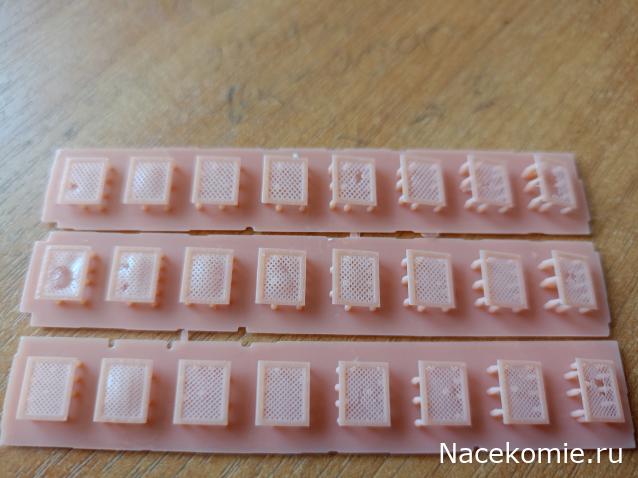

Пытаюсь добиться устойчивого качества печати сеточки на люке из рубки в МТО для КСП-76. Наглядно результат. Сетки 3 типов, от самой мелкой к самой крупной сверху вниз. Установлены, в основном с шагом 5 градусов: горизонтально, т.е. 0, 5,10, 45 (там у меня 15 градусную покорежило в Читубоксе почему-то), 20,25,33 градуса. Результат видите сами: горизонтальные залиты смолой (ультразвук не помог), на больших углах дефекты печати ведут к разрыву сеток. Надо еще попробовать близкие к вертикали углы.
Фото:
3D Практикум от Steel_major'a IMG20231110084037.jpg [ 27.21 Кб | Просмотров: 3778 ]
3D Практикум от Steel_major'a IMG20231110084047.jpg [ 35.89 Кб | Просмотров: 3778 ]
3D Практикум от Steel_major'a Тушка.jpg [ 21.14 Кб | Просмотров: 3619 ]
12 ноя 2023, 23:13
Olga72
Зарегистрирован: 31 мар 2013, 15:50 Сообщения: 19 Откуда: Казахстан.Караганда.
Re: 3D Практикум от Steel_major'a
Steelmajor писал(а):
Ух ты! Как офицер запаса, а значит, немного гусар, не могу не отреагировать на появление в этой теме леди, да еще из экзотиЦких краёв. Вы тоже коллекционер? Вас заинтересовал проЭкт? Может, Вам персонально сделать исключение и выслать конверсионный набор?
Я Вас приветствую.Да,коллекционируем потихоньку. ,,Луна,,от ,,Хобби босса,,ждёт своего часа.Да и ,,Русские танки,,и ,,Боевые машины мира,,имеются.Боюсь,что эта хрупкая фотополимерная смола до наших краёв не доберётся.

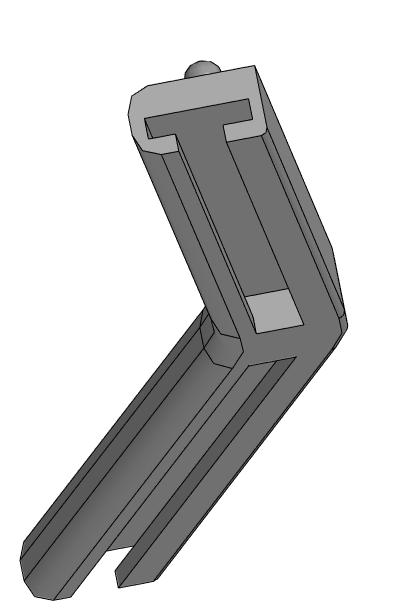

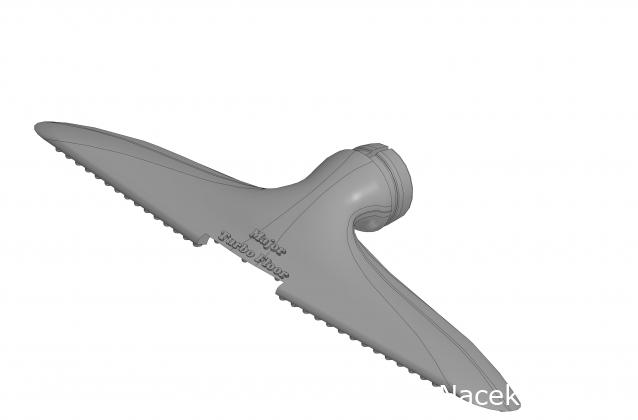

Прыжок в сторону: турбощётка для пылесоса. Версия 1 уже стёрлась об пол, на картинках представлена 5-я доработанная. В Т-образные щели вставляются щетки-уплотнители (используются в мебельных шкафах, всяких дверях, сдвижных окнах и пр.) ВОт такие: https://aliexpress.ru/item/1005004762900482.html?spm=a2g2w.orderdetail.0.0.51414aa6tWq9GB&sku_id=12000030379563529 Изначально понизу были только пластиковые зубья, но они скрипели по полу и довольно быстро стерлись, к тому же они не выметали песок из мелких щелей. К тому же щетка была "цельнолитой", без подвижных частей. К преимуществам же её относятся оптимальная ширина для залезания во всякие квартирные узости, высокая скорость потока между зубцами и по краям щетки (мелкий обильный мусор типа елочных иголок или рассыпанной земли для цветов уходит влёт), малая толщина по краям, что позволяет залезать под мебель и межкомнатные двери. К тому же зубцами можно не нагибаясь отскрести прилипшее при необходимости (у меня 2 пса живут). Доработанная версия вращается вокруг трубы пылесоса, меняя горизонтальный угол - удобно пылесосить вдоль плинтусов и шкафов без ножек, позволяет вставлять щетки - они сметают мелкий мусор типа песка и не дают зубцам постоянно шкрябать по полу и стираться. Зев внутри на переходной части от щетки к трубе расширен - свиста и шума потока меньше, пропускает крупный мусор типа листьев комнатных растений.
Фото:
3D Практикум от Steel_major'a Пылесос щелевая насадка вставка ПЕРЕД V5.jpg [ 7.84 Кб | Просмотров: 3429 ]
3D Практикум от Steel_major'a Пылесос щелевая насадка вставка ЗАДНЯЯ V5.jpg [ 20.31 Кб | Просмотров: 3429 ]
3D Практикум от Steel_major'a Пылесос щелевая насадка V5.jpg [ 12.01 Кб | Просмотров: 3429 ]
3D Практикум от Steel_major'a Пылесос щелевая насадка V5 СБОРКА.jpg [ 11.1 Кб | Просмотров: 3429 ]
Опробовал вертикальное расположение сеток - не получилось ничего.
Фото:
3D Практикум от Steel_major'a IMG20231122114329.jpg [ 40.34 Кб | Просмотров: 3309 ]

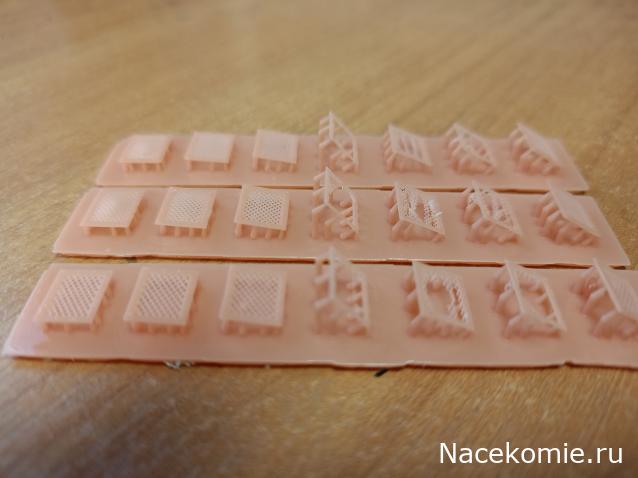

Справа вертикальное положение, далее - наклон по 5 градусов. Крайний левый ряд сразу 25 градусов от вертикали.
Сделал тестовый набор с шагом 2,5 градуса от горизонтального положения.
Фото:
3D Практикум от Steel_major'a IMG20231122114311.jpg [ 38.99 Кб | Просмотров: 3309 ]
Получается 5-10 градусов наклона от горизонтали - оптимальный угол для печати
Напечатал КСП-шку в 87-м масштабе, видимое выглядит годно, но с поддержек еще не снимал и детали не примерял, что там с проработкой низа и подвески - Дог весть.

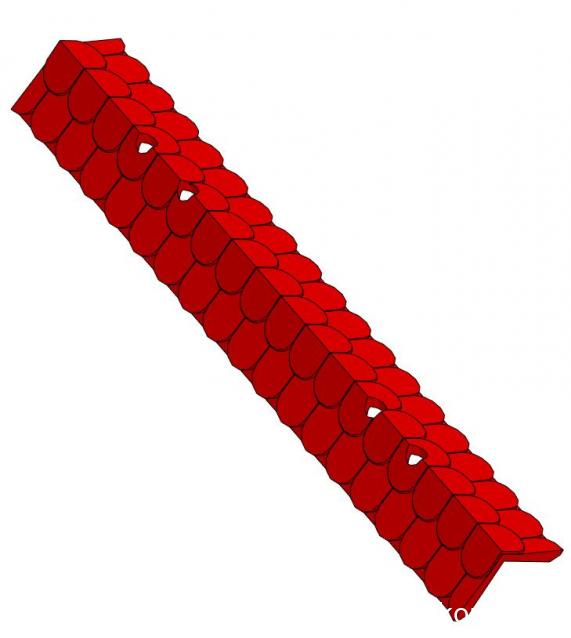

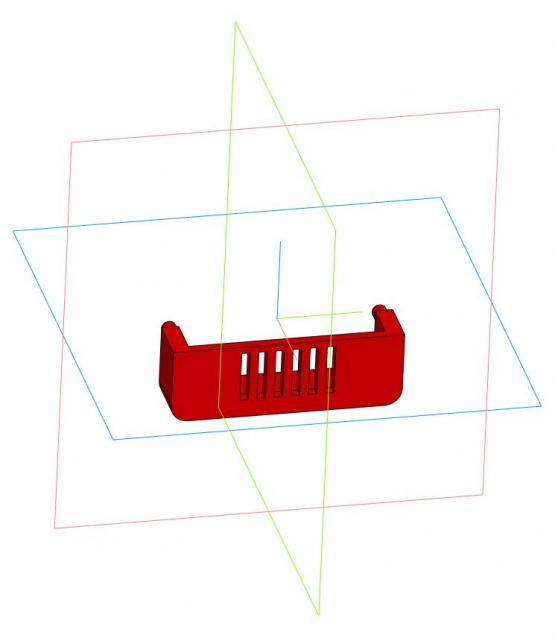

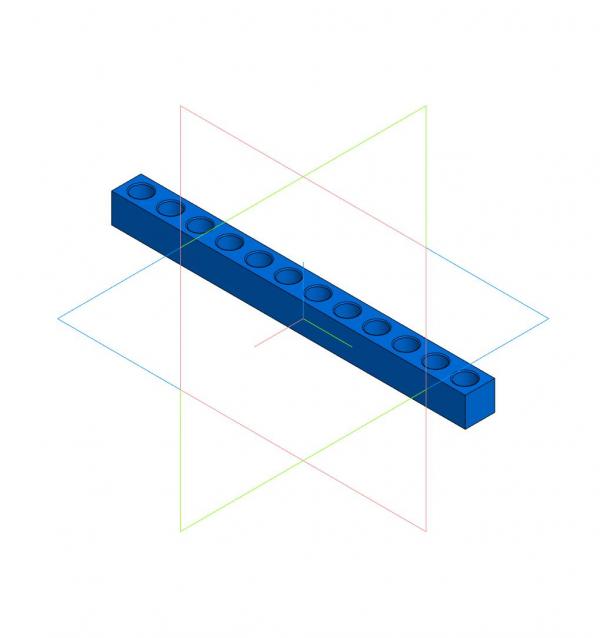

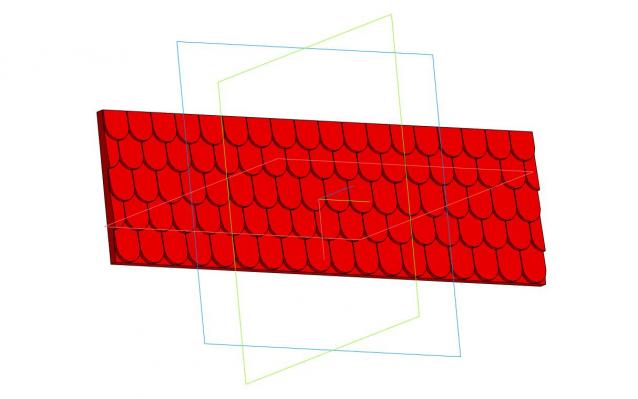

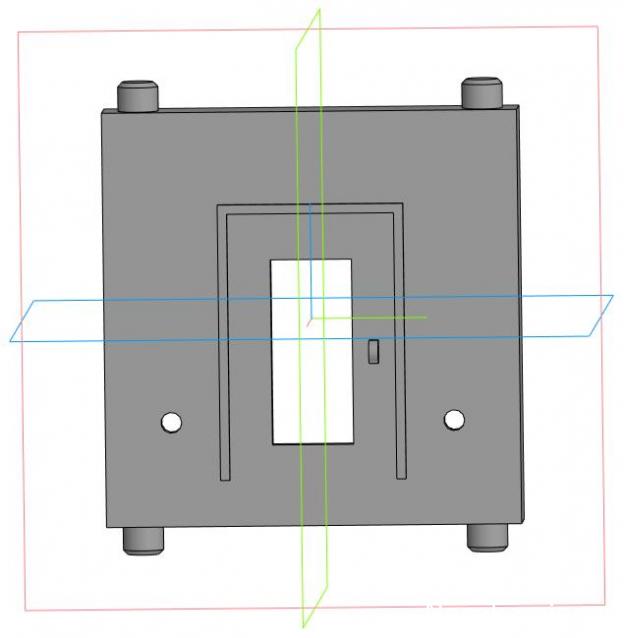

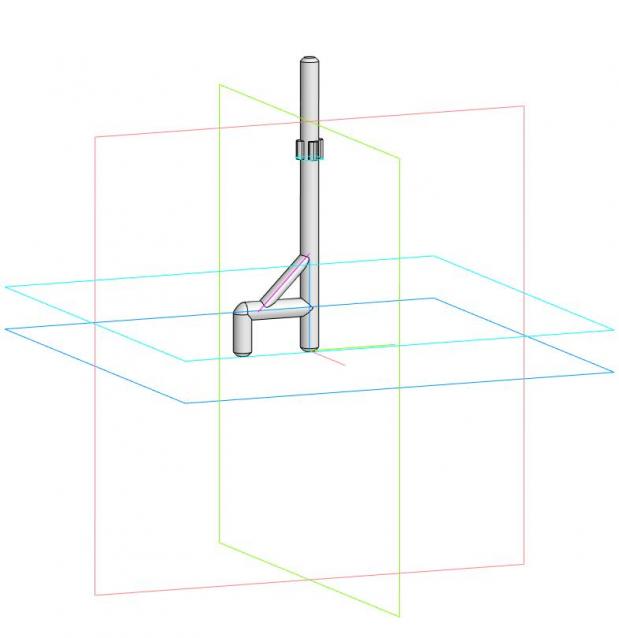

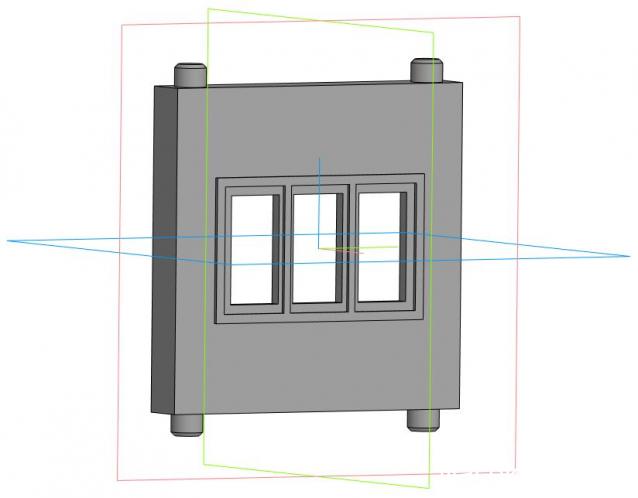

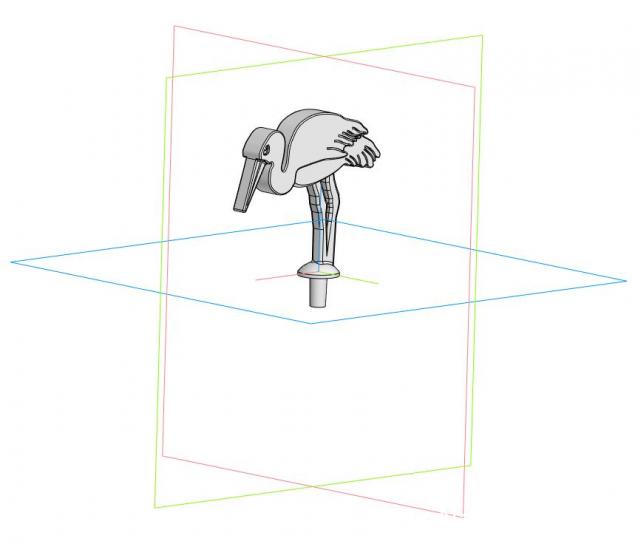

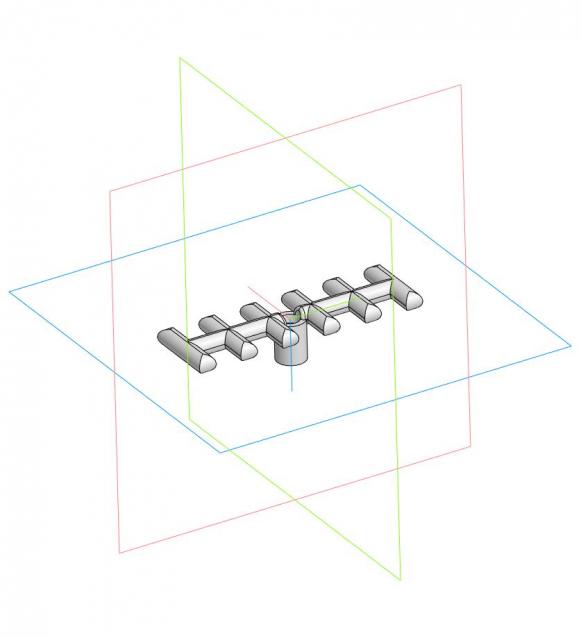

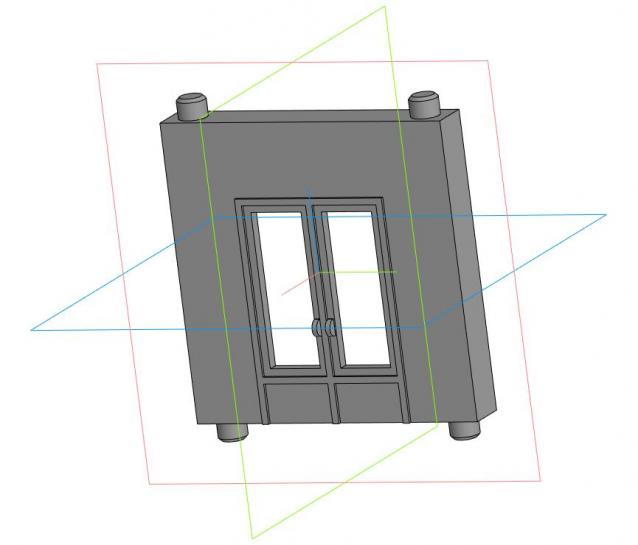

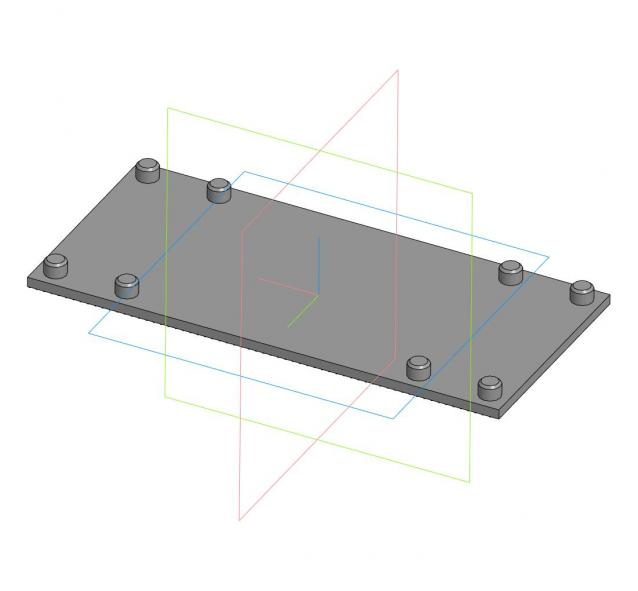

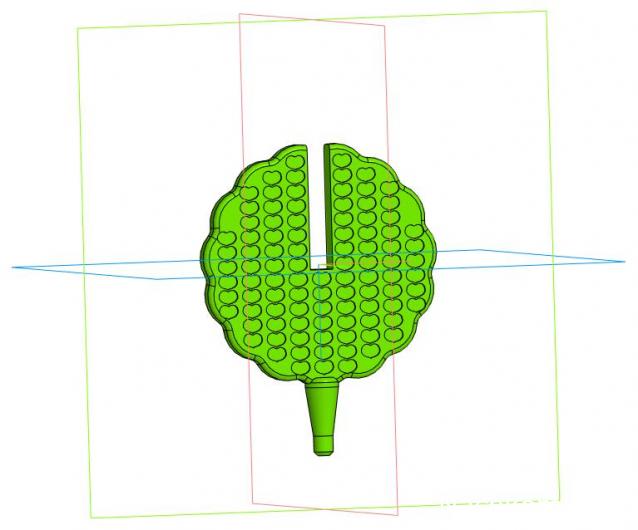

Нарисовал то, что давно хотел - копии конструктора PLASPI GroSSBlock еще ГДР-овского происхождения. Выполнил тестовую печать - основные детали совместимы с исходниками конструктора как родные. Всякие вспомогательные: аиста, антенну и стойку, ствол и подставку дерева поправил. Теперь всё должно стыковаться взаимно, можно печатать с нуля свой набор или допечатывать утерянное/сломанное. При этом в 3Д набор добавил собственные элементы: балкон, дерево, плиты, которых не было в исходном наборе, но которых мне лично не хватало в своё время.
Стесняюсь спросить, а файликом для печати, поделитесь?
есть два варианта - могу дать прямо сейчас то, что есть, т.е. "версия 5 доработанная", тсзть вер.5.1. Только свою почту в мою личку киньте. второй - дождаться, когда я напечатаю и проверю на предмет шумности вер.5.1 и по итогам дам ей добро или доработаю до вер.5.2, а может, и 5.3 Там сейчас, в вер.5 (что реально на пылесосе стоит) нечто вроде сопла Лаваля получается для ускорения потока, но свистит, падло, громче двигателя пылесоса. Я в ЦАГИ не работал, методикой расчета сопел не владею, да и базовую аэродинамику давно учил, поэтому бороться с шумностью могу только методом проб и ошибок...
26 ноя 2023, 22:51
Dobermanrezzo
Зарегистрирован: 15 фев 2013, 22:28 Сообщения: 389 Откуда: Москва
Re: 3D Практикум от Steel_major'a
Спасибо! Подожду доработок, а то пёсель и так пылесоса боится , а вдруг еще и от страха описается

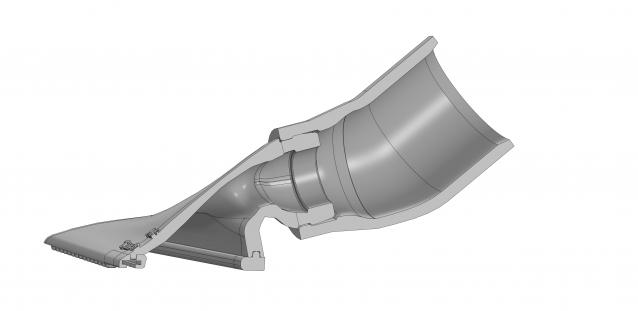

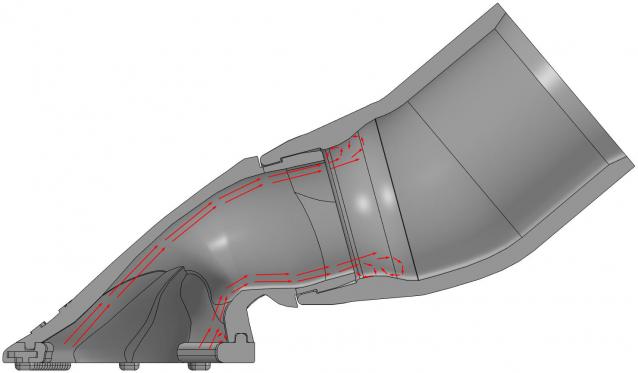

Переделал пару раз трубу. Убрал сужение между широкой частью щётки - "сборником" и узкой - переходником к трубе. То, что я назвал Соплом Лаваля. Это сужение называется "критическим сечением" и, поскольку расширение за ним было весьма резким, поток терял ламинарность и сильно турбулизировался. Дополнительным источником турбулизации служил кольцевой выступ - усиление на выходе из щётки в трубу. Практика показала, что оно и не нужно. Правда, скорость потока по периметру сборника упала - пыль собирается на расстоянии примерно 1-2 мм от границы щетки, а раньше засасывало миллиметров на 5 вокруг неё. Зато шумность всей насадки упала до сопоставимой с шумом самого пылесоса (поскольку именно турбулизированный поток и является основным источником шума) и бОльший зев отверстия позволяет пропускать более крупный мусор (типа листьев комнатных цветов и выпавших из карманов чеков).
Фото:
Комментарий к файлу: Было 3D Практикум от Steel_major'a Пылесос щелевая насадка V5 СБОРКА аэро.jpg [ 11.53 Кб | Просмотров: 2970 ]
Комментарий к файлу: СТАЛО 3D Практикум от Steel_major'a Пылесос щелевая насадка V5_3 СБОРКА аэро.jpg [ 18.83 Кб | Просмотров: 2970 ]
3D Практикум от Steel_major'a Clipboard 14.jpg [ 22.52 Кб | Просмотров: 1926 ]
21 апр 2024, 00:00
mihalitch
Зарегистрирован: 17 фев 2014, 12:53 Сообщения: 508 Откуда: Москва
Re: 3D Практикум от Steel_major'a
Тов.Майор! Не про модель, просто навеяло... Была у меня когда-то на заре туманной юности девочка, и жила она в славном Бибирево. Никакого метро там ещё и в помине не было, и добраться можно было только на автобусе. И ходили туда вот как раз такие "Икарусы", длииииинные и жёлтые. Сколько же я на них тогда накатался...... А аборигены их почему-то называли "скотовозка". Ну, возможно в час пик они что-то подобное и напоминали :)))

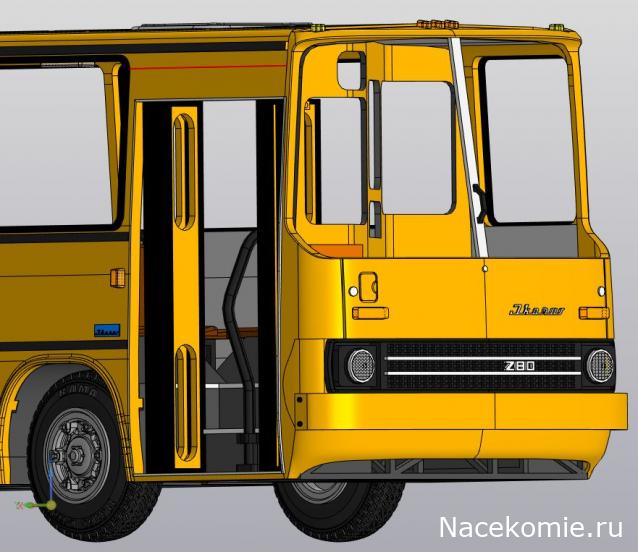

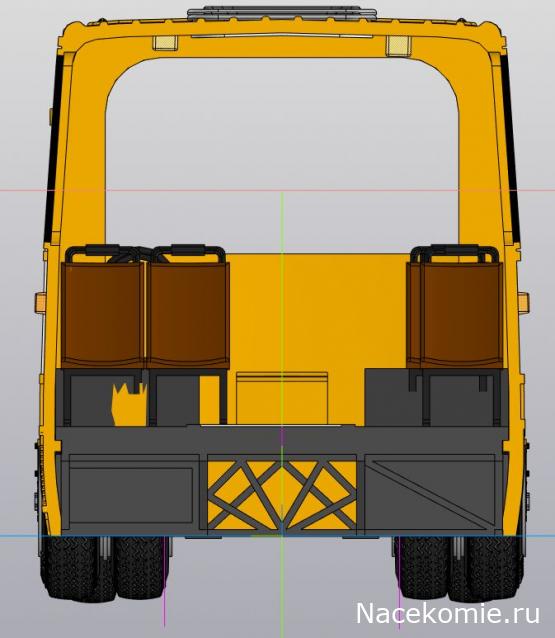

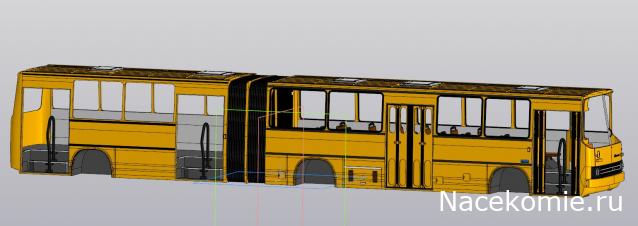

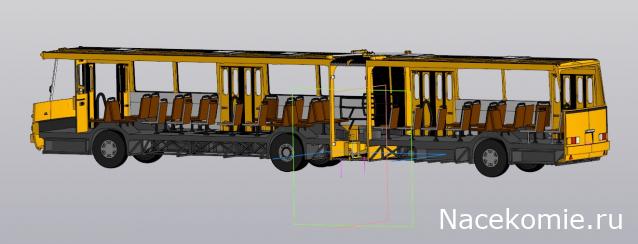

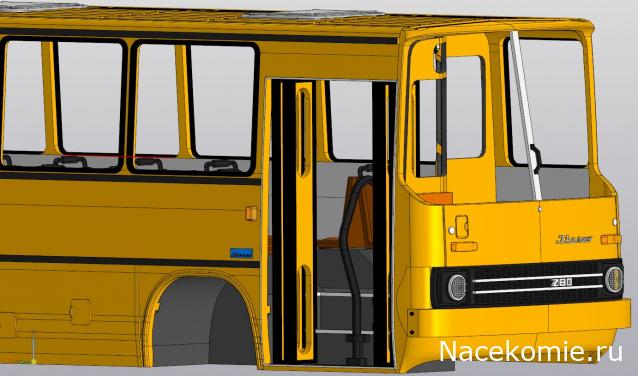

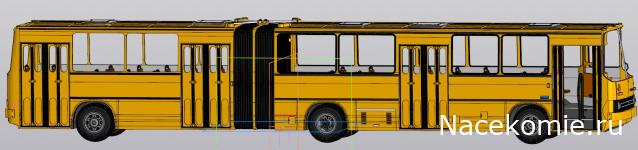

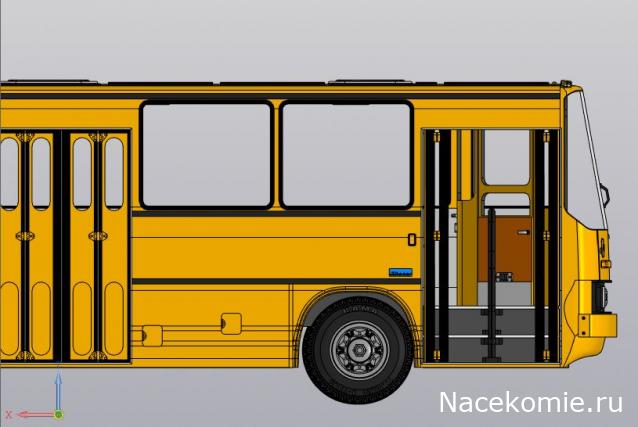

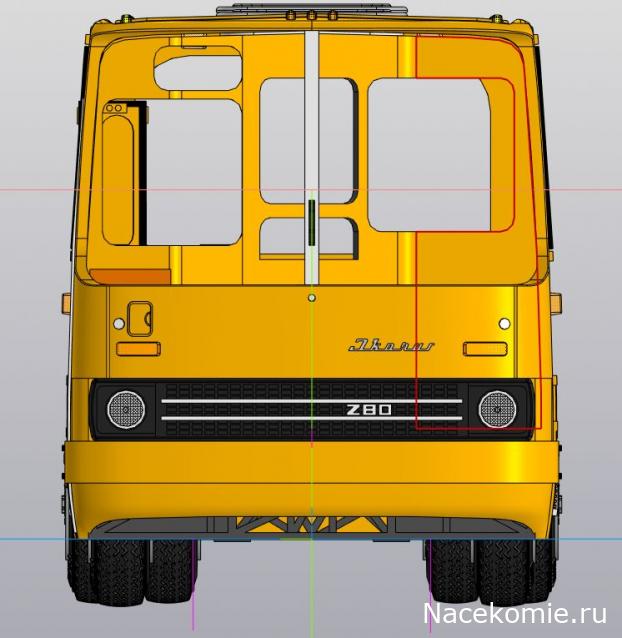

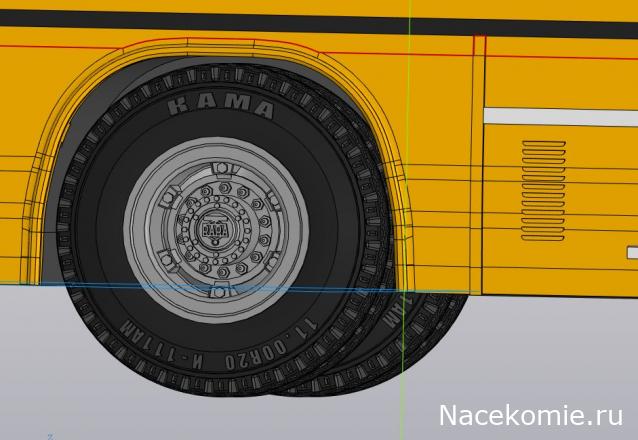

Выстроил геометрию гармошечно-поворотного механизма. Надо теперь крепко подумать о его собираемости и соответственно о расположении позиционеров (выступов, штырьков и т.п.) и последовательности сборки. Надо сказать, что нигде в автобусе я еще позиционеров не делал и о порядке сборки пока ничего сказать не могу. Даже самому себе
Фото:
3D Практикум от Steel_major'a Автобус 280_1 6.jpg [ 22.96 Кб | Просмотров: 1731 ]
3D Практикум от Steel_major'a Автобус 280_1 7.jpg [ 23.13 Кб | Просмотров: 1731 ]
05 май 2024, 15:33
NOS
Зарегистрирован: 25 дек 2012, 15:02 Сообщения: 646 Откуда: Москва
Re: 3D Практикум от Steel_major'a
Steelmajor писал(а):
Выстроил геометрию гармошечно-поворотного механизма. Надо теперь крепко подумать о его собираемости и соответственно о расположении позиционеров (выступов, штырьков и т.п.) и последовательности сборки. Надо сказать, что нигде в автобусе я еще позиционеров не делал и о порядке сборки пока ничего сказать не могу. Даже самому себе

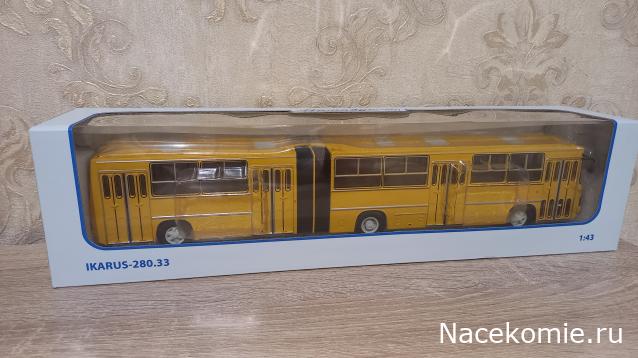

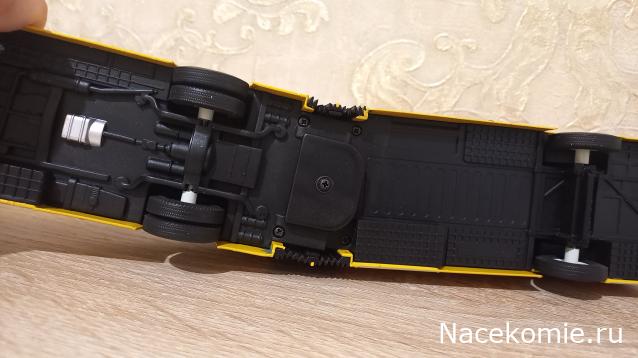

У СоВы недавно приобрёл в 1/43, узел поворотный, шрырёк сверху и штырёк снизу, но изза толстой и упругой резины угол поворота достигает максимум 10 градусов
Фото:
3D Практикум от Steel_major'a 20240418_191950.jpg [ 38.06 Кб | Просмотров: 1713 ]
3D Практикум от Steel_major'a 20240418_192528.jpg [ 32.73 Кб | Просмотров: 1713 ]
